单臂路由

背景

• 交换机需要连接路由器实现路由功能;
• 但是路由器的接口属于三层接口，不支持设置接口的链路类型;
• 路由器的同一个物理接口需要配置多个VLAN的网关IP;

概述

• 单臂路由是指在路由器的一个物理接口上划分不同子接口，来实现不同VLAN之间的数据通讯。
• 一个物理接口可划分的子接口:
  • [1,4096]

命令

• 划分子接口
  int g物理接口编号.子接口编号
• 配置子接口具备指定VLAN的Tag封装和剥离能力
  dot1q termination vid VLAN编号
• 开启子接口ARP广播能力
  arp broadcast enable

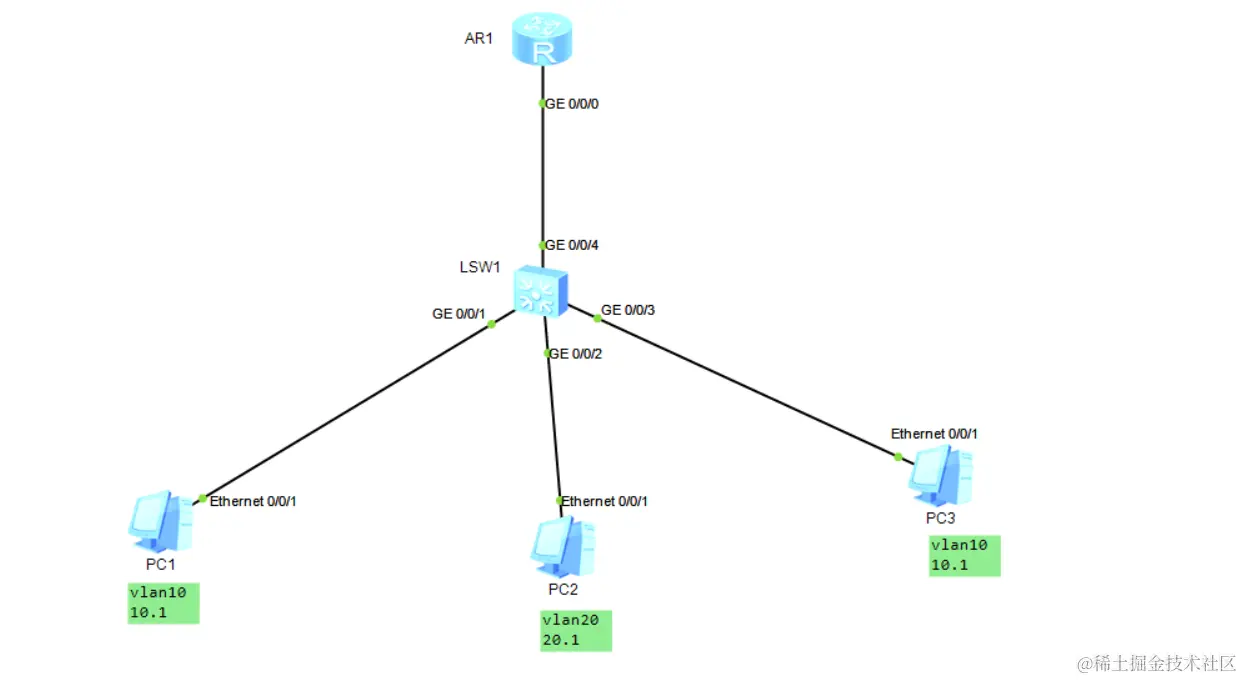

案例

LSW1:

1. sys
2. vlan batch 10 20
3. int g0/0/1
4. p l a
5. p d v 10
6. int g0/0/2
7. p l a
8. p d v 20
9. int g0/0/3
10. p l a
11. p d v 10
12. int g0/0/4
13. p l t
14. p t a v 10 20

AR1:

1. sys
2. vlan batch 10 20
3. int g0/0/0.1
4. ip add 192.168.10.254 24
5. dot1q termination vid 10
6. arp broadcast enable
7. int g0/0/0.2
8. ip add 192.168.20.254 24
9. dot1q termination vid 20
10. arp broadcast enable
