一、路由器的基本原理
1. 路由概述
路由：从源主机到目标主机的转发过程 （也就是找路！）
2. 路由器的基本原理
工作原理：根据路由表转发数据（有表项就转发，没有表项就丢弃）
接收数据包 → 查看目的地址 → 与路由表进行匹配找到转发端口 → 转发到该端口
路由器工作过程：
1）主机1.1要发送数据包给主机4.1，因为IP地址不在同一网段，主机会将数据包发送给本网段的网关路由器A。
2）路由器A接收到数据包，查看数据包IP首部中的目标IP地址，再查找自己的路由表。数据包的目标IP地址是4.1，属于4.0网段，路由器A在路由表中查到4.0网段转发的接口是S0接口。于是，路由器A将数据包从S0接口转发出去。
3）网络中的每个路由器都是按这样的步骤去转发数据，直到到达了路由器B，用同样的转发方法，从E0口转发出去，4.1主机接收到这个数据包。
二、路由表的形成
路由表是路由器中维护的路由条目的集合，路由器根据路由表做路径选择。里面记录了网段ip地址和对应下一跳接口的接口号。
- 直连路由：跟路由器直接相连的网段，配置IP地址，端口UP状态，形成直连路由
路由器会自动学习自己端口上的网段
- 非直连路由：跟路由器不直接相连的网段，需要静态路由或动态路由，将网段添加到路由表中
A 手动配置静态路由
B 动态学习 （rip ospf）
| 路由表中的表项内容 | 含义 |
|---|---|
| Destination/Mask | 目的网段 |
| Proto | 协议 直连 静态（static） |
| Pre | 优先级 越小越优先 |
| Cost | 开销值 |
| Flags | 目前路由的状态 |
| NextHop | 下一跳地址 |
| Interface | 出口 |
三、静态路由与默认路由
1. 静态路由
静态路由：由管理员手动配置，是单向的（得告诉他怎么去还得告诉他怎么回来）；缺乏灵活性
| 命令 | 含义 |
|---|---|
| ip route-static 网段 子网掩码 下一跳地址 | 配置静态路由 |
| ip add ip地址 子网掩码 | 配置地址 |
| display ip routing-table | 查看路由表 |
| display current-configuration | 当前所有的配置 |
| display this | 接口配置 |
| undo | 撤销配置 |
下一跳地址：下一个接收数据的端口
1.不在自己路由器上 2. 转发数据时离自己最近的一个接口
2. 默认路由
默认路由：是特殊的静态路由，也需要手动配置。在找不到路由表项时，按默认路由转发。
默认路由一般配置在末梢网络，只有一端连接路由器，另一端连pc或交换机。（避免出现环路）
当路由器在路由表中找不到目标网络的路由条目时，路由器把请求转发到默认路由接口，它是一种特殊的静态路由。同时它的优先级也是最低的，如果同时存在静态路由，它会优先匹配静态路由
四、配置静态路由
例1
例2

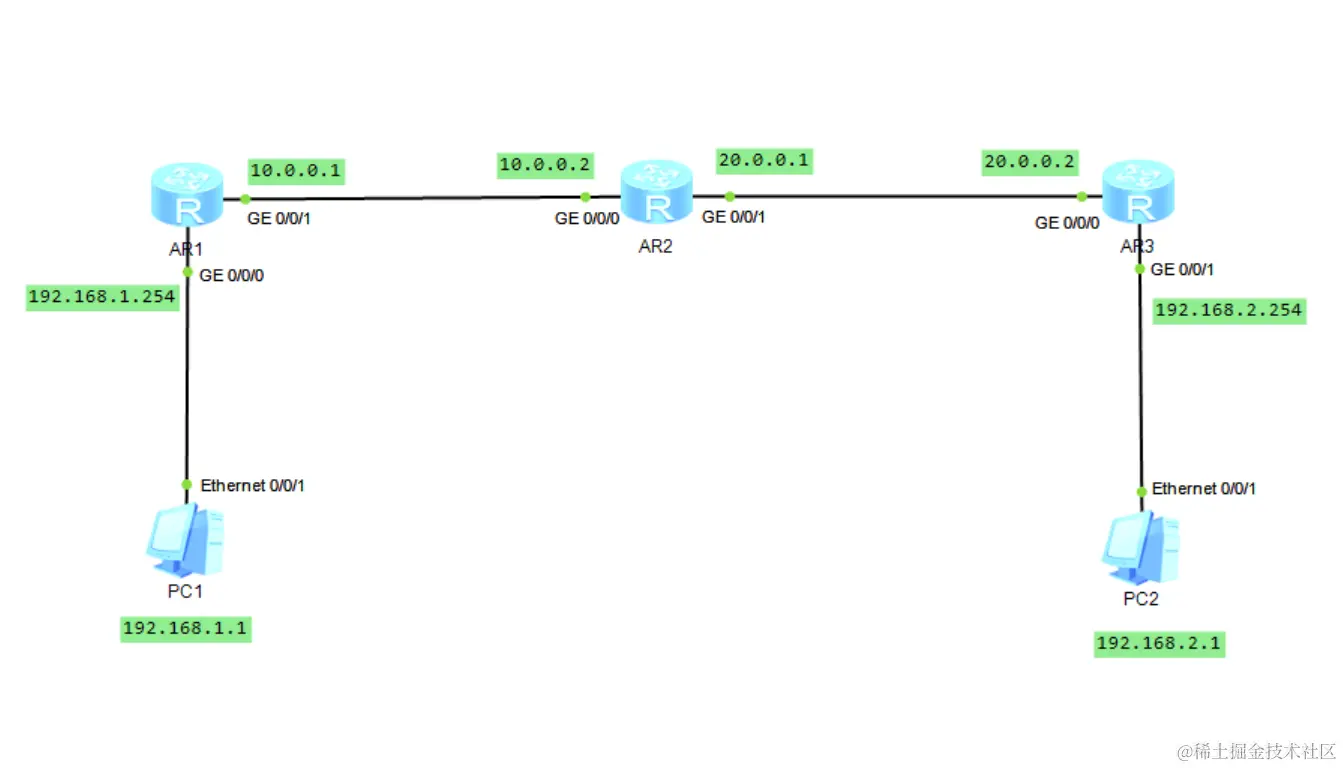

实验拓扑：
1. 先给两台主机配置ip、掩码、网关

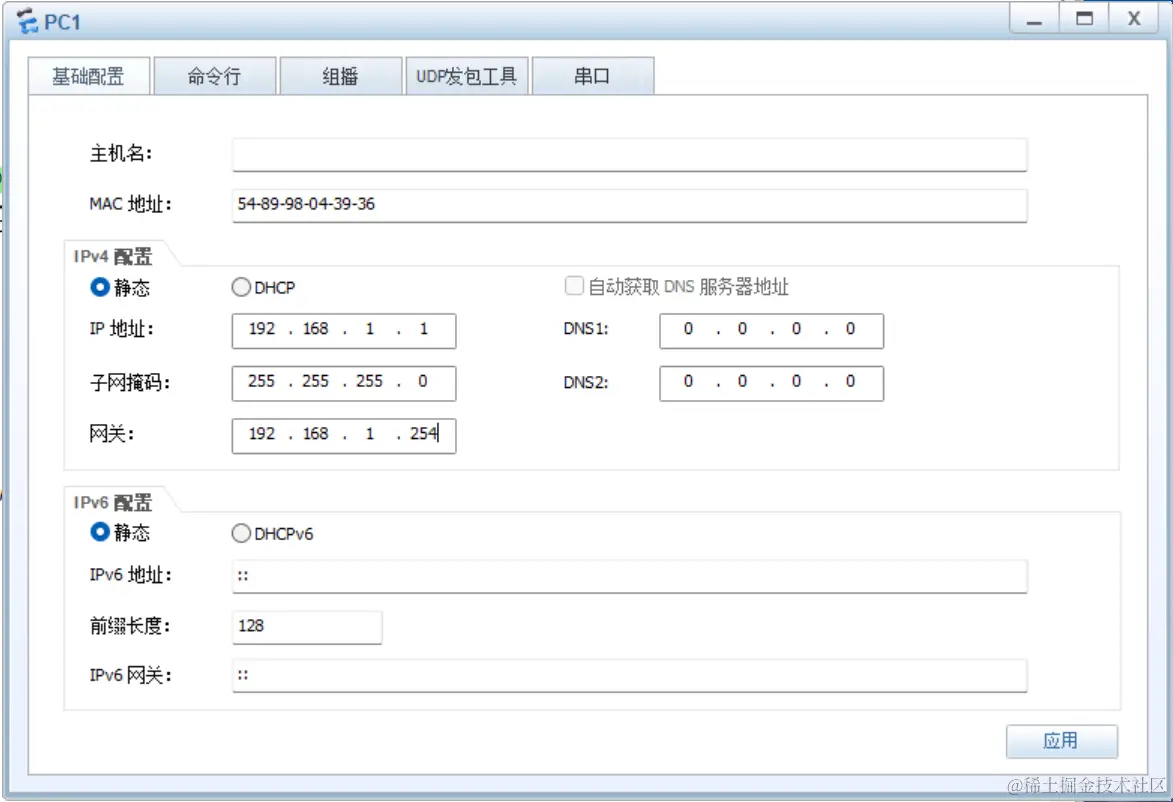

PC1的IP地址：192.168.1.1 ；子网掩码：255.255.255.0 ； 网关：192.168.1.254

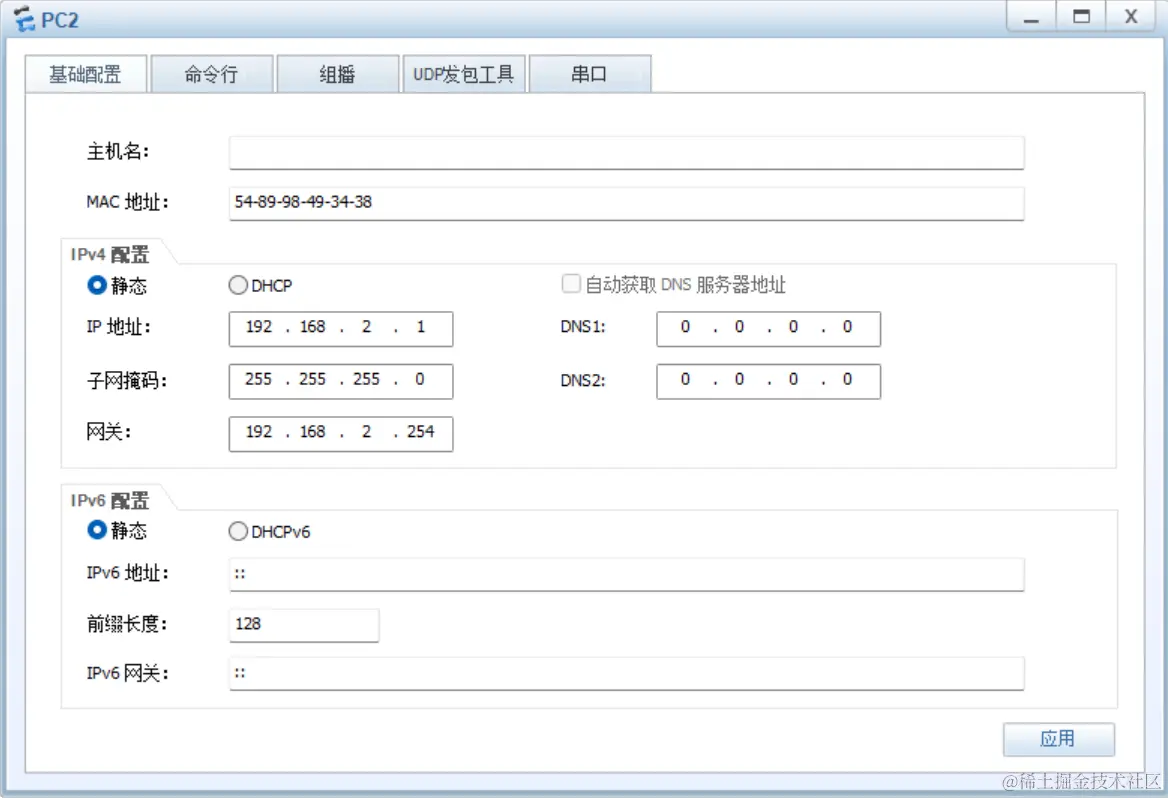

PC1的IP地址：192.168.2.1 ；子网掩码：255.255.255.0 ； 网关：192.168.2.254
2. 给三台路由器分别设置接口IP地址和子网掩码
R1的IP地址和子网掩码分别为：192.168.1.254/24和10.0.0.1/24
R2的IP地址和子网掩码分别为：10.0.0.2/24和20.0.0.1/24
R3的IP地址和子网掩码分别为：20.0.0.2/24和192.168.2.254/24

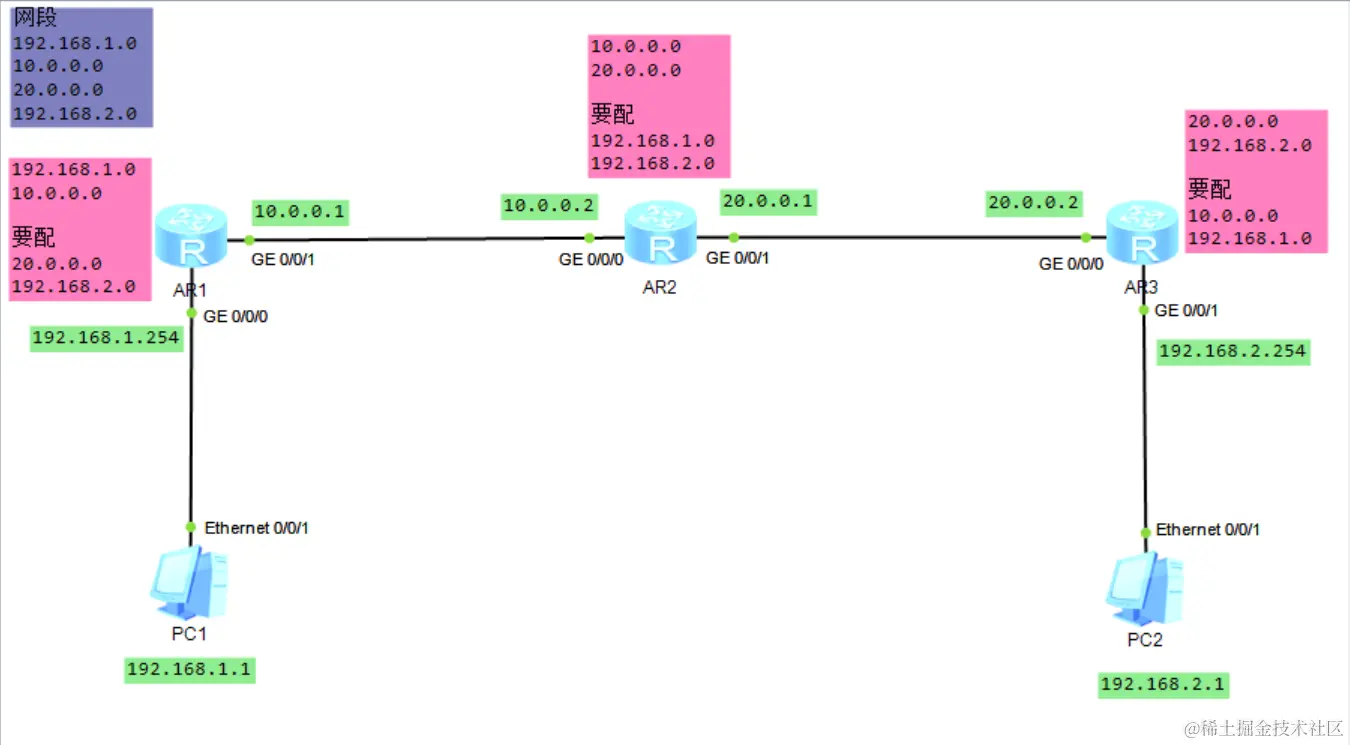

3. 给三台路由器配置静态路由信息。将非直连网段、子网掩码、下一跳地址添加进路由表中
R1

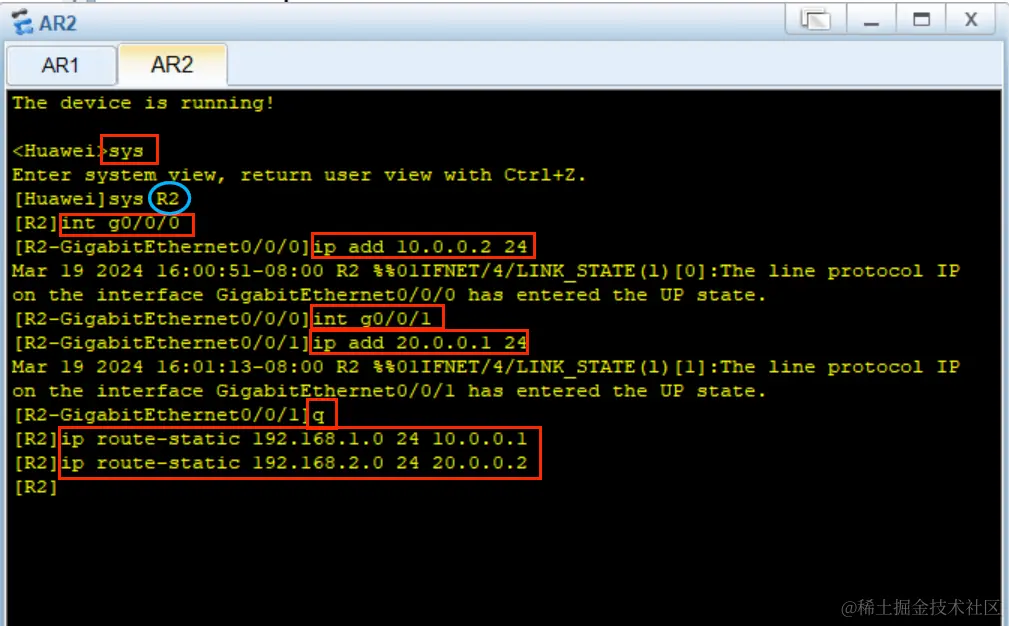

R2 此处要注意所配网段方向 对应的 下一跳地址

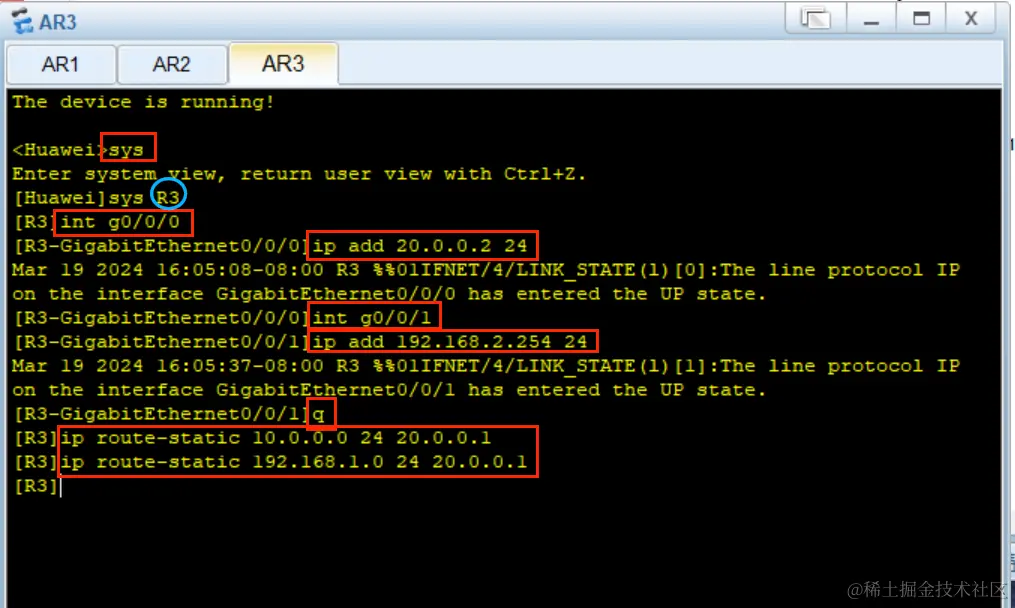

R3
拿到一台路由器首先配置接口ip地址
int g0/0/0
ip add 192.168.1.254 24
dis ip int b //查看接口对应ip地址，接口状态
ip route-static 网络号 子网掩码 下一跳ip //静态路由配置
ip route-static 0.0.0.0 0.0.0.0 下一跳ip //默认路由配置
dis ip routing-table //查看路由表（学会看路由表）

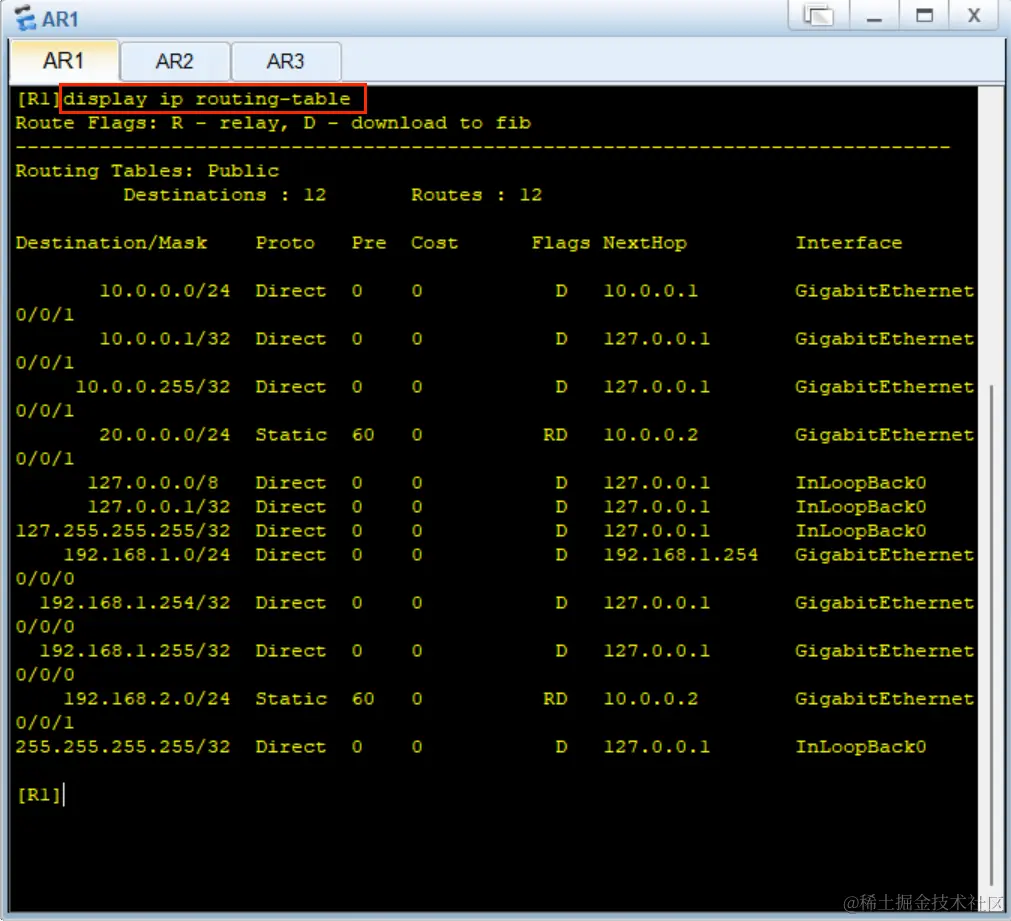

4. 配置之后，查看各路由器的路由表信息
Direct表示直连网段，Static 表示非直连网段

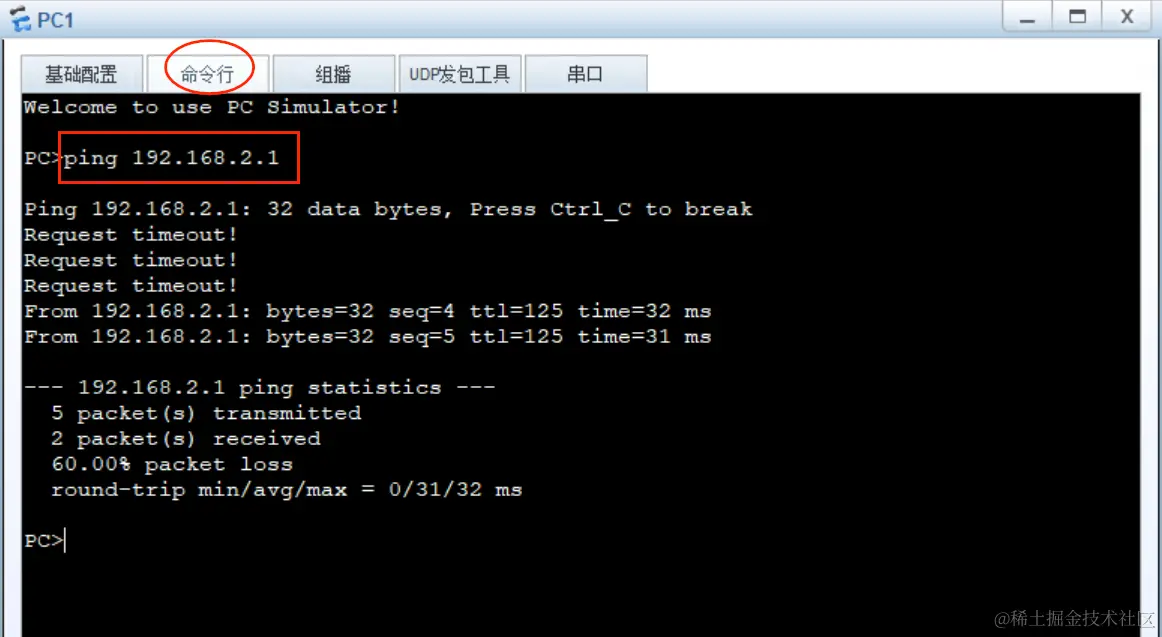

5. 用主机1去ping主机2，查看能否正常通信
6. 可以看到主机1与主机2之间能够正常通信。配置成功
