保温和伴热是工程中不可或缺的一部分，尤其涉及到 高温或者低温 的管道和元件时。在PDMS 中，保温等级和伴热等级的创建并不复杂，在本节中，笔者将先观察现有的保温和伴热等级，再介绍二者的创建方式，读完本节，读者应该可以独立的从无到有创建出工程需要的保温和伴热等级，并掌握测试创建出来的保温和伴热等级的方法。
观察伴热等级：

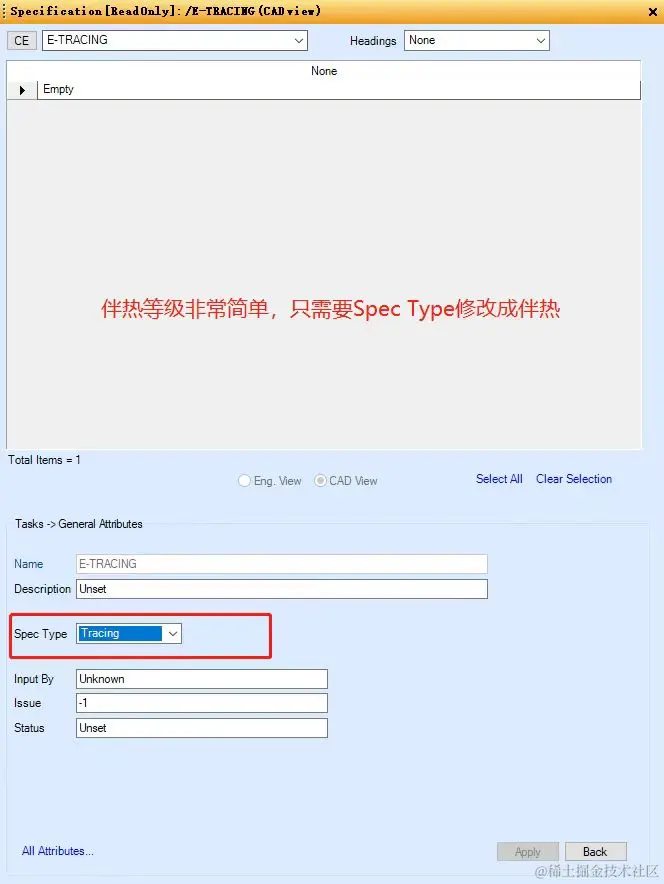

点开伴热等级后Modify-Specification，可以观察到伴热等级的界面非常干净，空无一物，如下图所示。
创建伴热等级也相当简单，只需要修改Spec Type 为 Tracing。
这么创建一个等级的意义就是：Tracing 等级作为一个标记，这样用户就可以在抽单管图中有伴热的标记。
并非在所有工程公司中都是使用这种创建方式，也可以采用将伴热作为一个保温等级的方式来创建，因为无论是蒸汽伴热还是电伴热本身也需要保温，所以按照保温等级去创建。这里只是介绍方法，按照公司要求即可。
观察保温等级：
保温等级的设置方式有两种：
-
一种是比较简单的，设置有两个Questions，分别是绝热类型和管道直径范围。保温厚度在Catalogue Ref中显示。
-

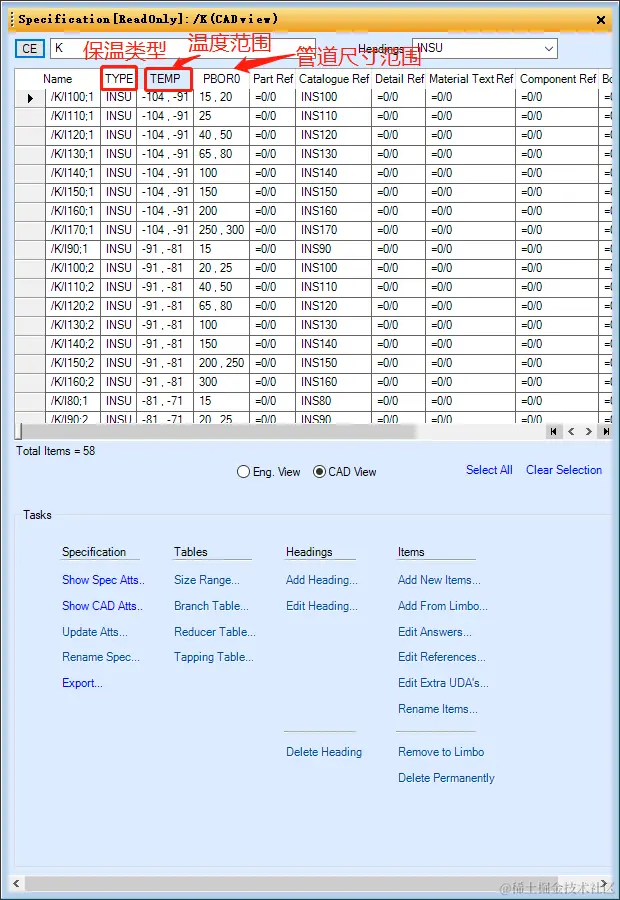

3个Questions，分别是保温类型，温度范围，管道直径范围。三者组合共同决定保温的厚度。

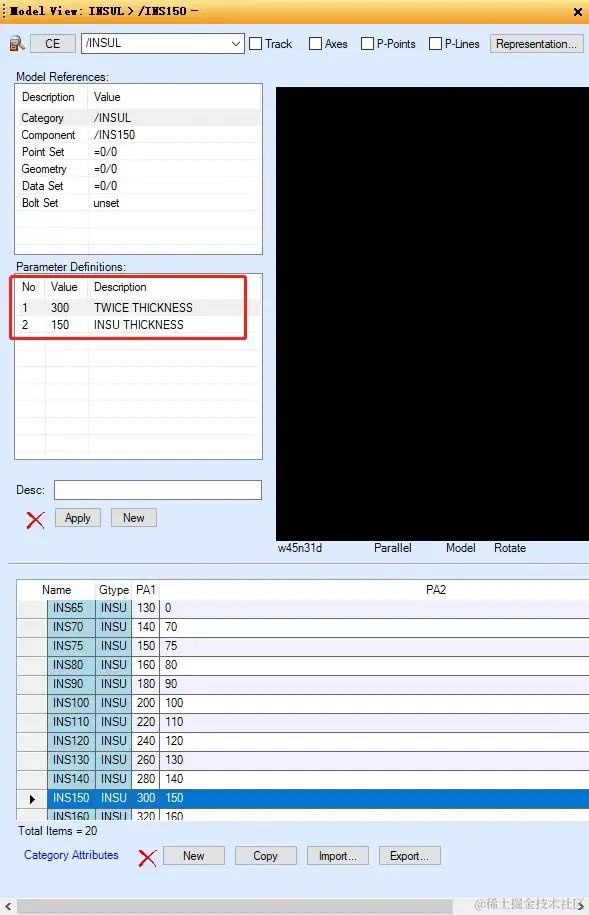

观察其Catalogue Ref.，右键Navigate- Catalogue Component，Modify-Category 找到其模型，可以发现，没有点集、数据集、型集，**只有两个参数**，一个是单保温层厚度和两倍厚度：
创建保温等级

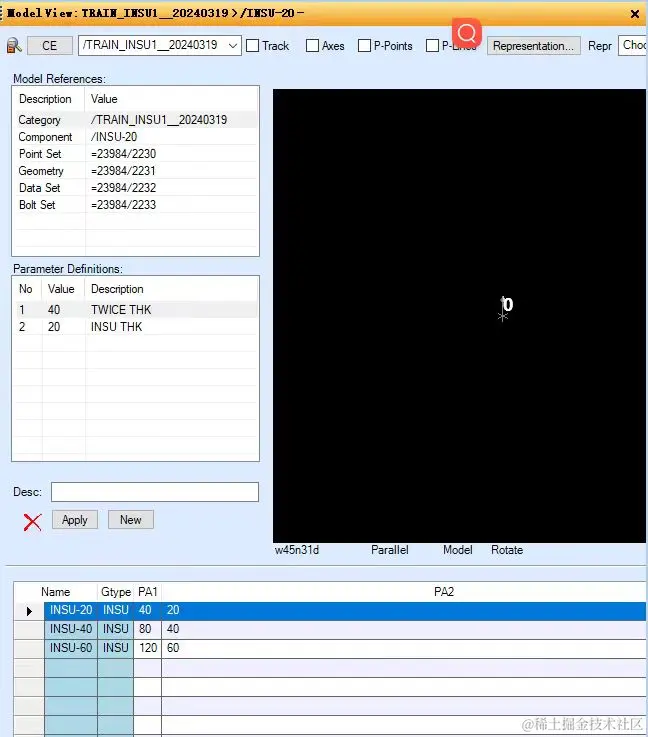

- 先编写好厚度CATEGORY，如下。
- 创建好绝热等级。

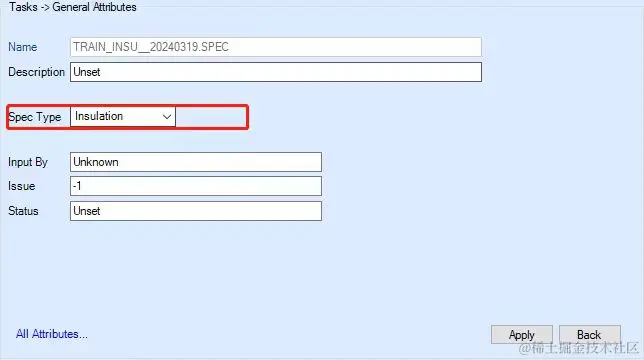

- 修改Spec Type 为 Insulation。
- 设置好表头Heading，选择标准的INSU 即可，标准的表头设置中有三个参数，TYPE、TEMP、PBOR0。
- ADD NEW ITEMS，写好STYPE 和 SIZE RANGE，选择我们刚才创建的绝热厚度CATE后CE & APPLY。
- 对ANSWERS 做修正：对TEMP修改；PBOR0 应该是管线的直径而非厚度，所以也应该修改。
注意1: 我们所输入的TEMP 和 PBOR0 都应该是一个范围，中间用英文逗号隔开。 注意2: 我们应该先修改温度范围后修改尺寸范围，因为我们如果先修改尺寸范围，则可能会导致ANSWER都完全相同，从而重复报错。
测试保温等级
- 进入Design 界面，切换到PipeWork 模块。

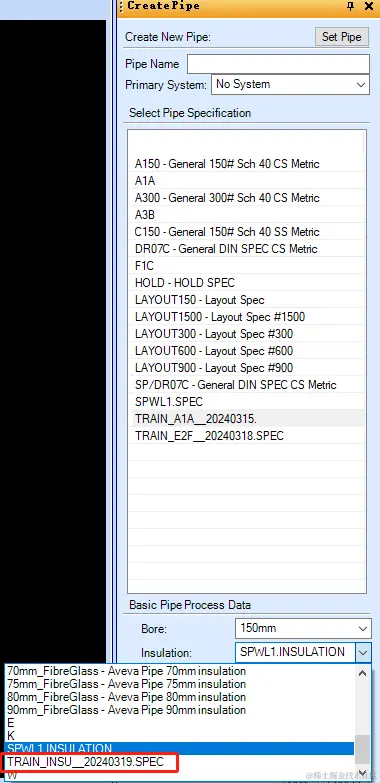

- 创建Pipe，在弹出界面中可以选择保温等级和伴热等级，选择想要测试的保温等级和伴热等级，调整温度为想测试的温度。

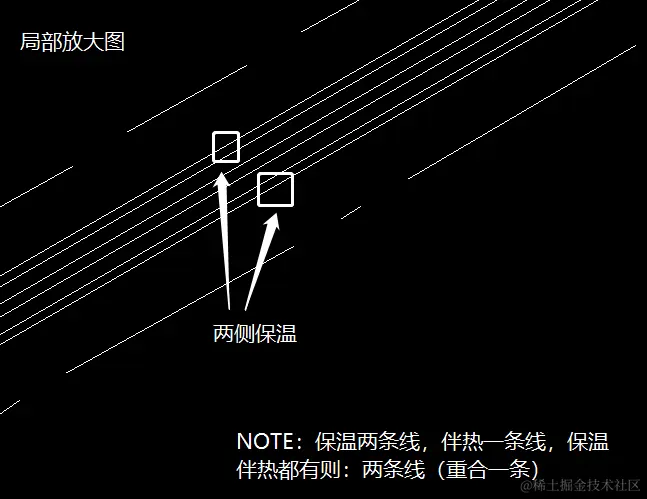

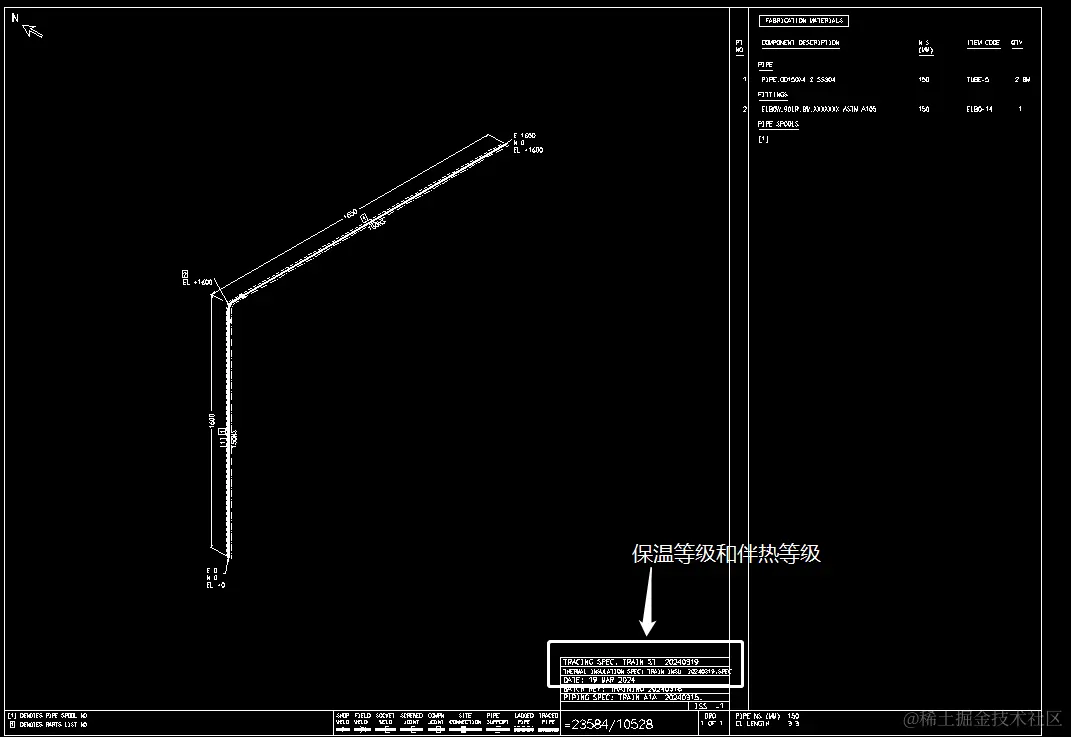

可以在单管图中看到就证明保温等级和伴热等级已经应用成功了。
- 可以在左侧浏览器中右键管道-Attributes-修改其温度，查看不同温度范围的保温厚度的区别（元件的温度按照Branch的温度，所以不用单独修改元件的温度）。

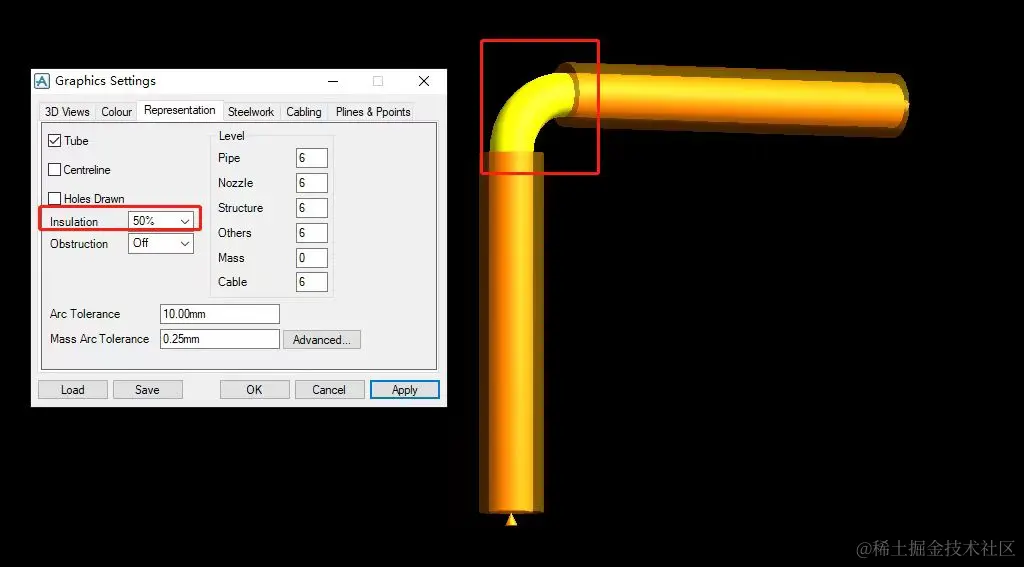

默认情况下，保温是在Design 观察区隐藏的。但是可以通过 Settings - Graphics - Representation - Insulation，调整想要的透明度。
可以看到上面图中，元件的外侧没有保温层出现，这是因为我们需要在元件库中做三个对应的设置，才可以显示出元件的保温层。

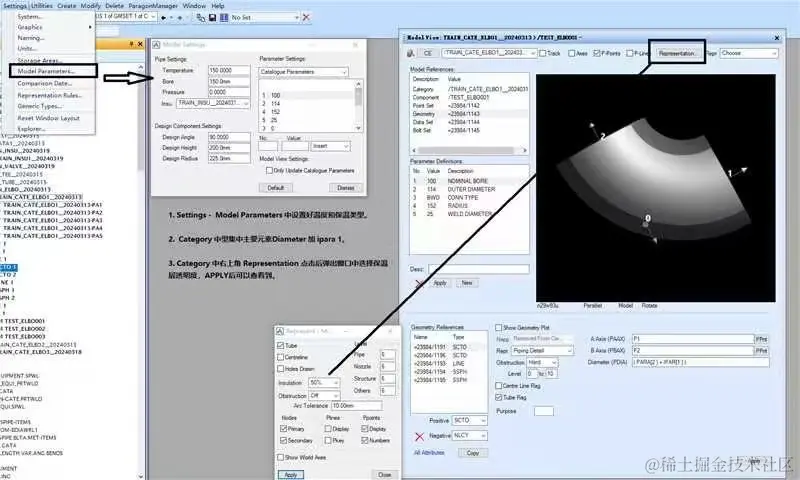

- 回到Paragon 界面，找到对应元件 Modify-Category 打开界面，切换到型集。

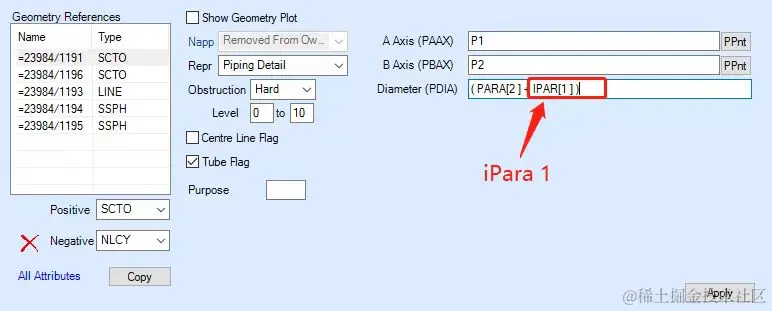

- 需要在型集的主要部分的Diameter 加一个 ipara 1，（i代表insulation）
Settings - Model Parameters - 设置好温度和保温等级
Category - 右上角的Representation 选择保温层的透明度。
到此元件保温层可见。
总结
伴热等级的创建只需要修改Spec Type 成 Tracing。
保温等级的创建需要：
- 创建绝热厚度Category（绝热厚度和两倍厚度表）。
- 创建等级并修改Spec Type 成Insulation。
- 设置好Heading。
- ADD NEW ITEMS。
- 对ANSWERS 做修正。（涉及到不同温度范围和不同管线直径范围对应的不同绝热厚度）
