前言 🎀

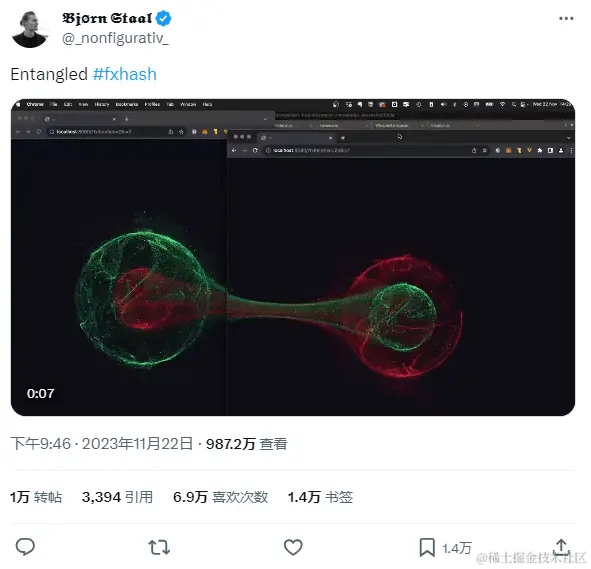

去年国外某大佬在推特发表的 Entangled 动画（纠缠的球体？）广受好评：

在其中，动画、图形学、web 得到了完美的融合，淋漓尽致的展示着艺术和程序之美，令人心神向往。

工作之余写了个简单的demo，才疏学浅还望大家见谅！🙊

相似的文章在掘金已经有几篇了，本文主要梳理：

1. 数学、图形学 中的一些概念（坐标系、矩阵），并结合 canvas 在web中进行实践
2. 前端跨窗口通信 的各种方式和优缺点（localStorage、postMessage、Broadcast Channel、sharedWorker...）

代码已上传 github，最终实现效果如下：

（可以拖动本窗口尝试） jcode2

如果有收获还望 点赞+收藏 🌹

简介

实现动画的主要步骤为：

1. 在窗口的画布（canvas）中 绘制球体，并添加 旋转动画
2. 存储窗口的相关参数，并在窗口变化时 通知更新，绘制窗口范围内的球体
3. 增加缓动函数让动画更平滑

代码中抽象出三个类：

1. 粒子类Particle, 球体类Globe, 视口类ViewPort
2. Particle和Globe用于 生成&存储 模型数据
3. ViewPort用于 创建场景 和 摆放相机

Particle： 记录粒子坐标、颜色、大小、比例，提供绘制方法draw、更新方法update

Globe： 记录球体的旋转角度、旋转速度、球体半径、粒子数组，提供旋转方法rotate、填充方法fillParticles

ViewPort： 记录目标画布、球体数组、视口宽高、相机位置，提供渲染方法render、添加球体方法addGlobe

实现

- 绘制球体

建模

建立物体模型，采用模型坐标系，以webgl右手坐标系为基准。

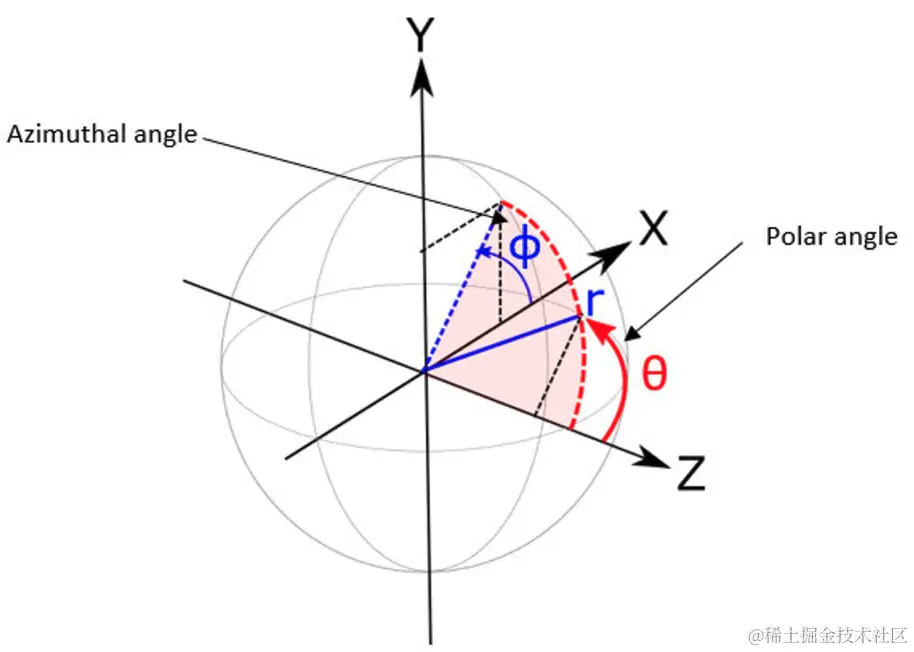

假设以球体中心为原点坐标 O(0, 0, 0)，球体半径为r，随机生成方位角θ、仰角φ。

根据球坐标的计算公式: x = r * cosθ * sinΦ、y = r * sinθ * sinΦ、z = r * cosΦ，已知r、θ、φ，可得x、y、z。

利用极坐标的便利性 通过两个互相垂直的极坐标 取一个点P(r, θ, φ)，然后通过计算公式转换为 笛卡尔坐标系 点P(x, y, z)

for (let i = 0; i < 2000; i++) {
  const theta = Math.random() * 2 * Math.PI;  // 方位角θ：随机0 - 360°
  const phi = Math.acos(Math.random() * 2 - 1);  // 仰角φ：随机-90 - 90°
  // P(r, φ, θ) -> P(x, y, z)
  // x = r * cosθ * sinΦ; y = r * sinθ * sinΦ; z = rcosΦ
  const x = this.radius * Math.sin(phi) * Math.cos(theta);
  const y = this.radius * Math.sin(phi) * Math.sin(theta);
  const z = this.radius * Math.cos(phi);  // [-r, r]
  this.Particles.push(new Particle(x, y, z, color, particleRadius));
}

场景

创建场景，提供一个全局的环境，用于摆放不同的模型，使用世界坐标系。

文中暂时默认模型坐标原点和世界坐标原点重合（球心重叠），坐标、方向相同无需额外计算。

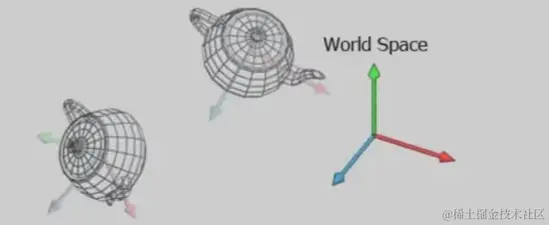

下图 用于理解世界坐标系

每个茶壶模型（=球体） 都有各自的模型坐标系

世界坐标系给模型提供了一个通用的环境（=场景）

通过旋转、平移、缩放...等一系列坐标转换，可以把它们放到一个坐标系（场景）中

相机 & 投影

摆放相机 ，投影（透视投影）计算可见内容，3D坐标 -> 2D 坐标

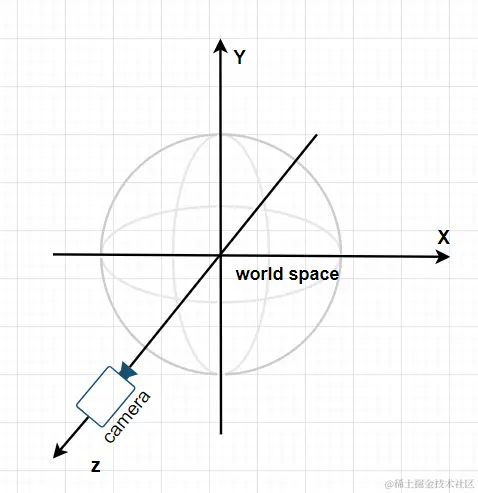

设置相机，摆放在世界坐标系的Z轴上 正对原点，调整视距（Z轴相对原点的距离）

// 手动调整视距
canvasInstance.cameraPosition = canvasInstance.width * 1;

Q：为什么是 canvasInstance.width * 1？
A：因为坐标的最大值为±canvasInstance.width * 1，并且在世界坐标系中摆放球体时未经缩放，这样设置我们能看到所有球体的完整形态，当然你也可以调整 * 1： 缩小/放大 = 相机 前进/后退

以相机视角进行观察，使用观察坐标系（与世界坐标系XYZ轴方向相同 原点的Z坐标不同），世界坐标系中顶点的Z轴坐标需要转换（Z坐标平移从[-r, r]变为了[0, -2r]）

投影，计算可视内容，3D坐标转换为2D坐标，Z轴通过大小和透明度来模拟

// class Globe
this.Particles.forEach(particleItem => {
  // 根据场景中心，绘制球体粒子
  const [centerX, centerY] = viewPortItem.center;
  const { x, y, z} = particleItem;
  const size = (z + viewItem.cameraPosition) / (2 * viewItem.cameraPosition);
  const xProjection = x * size + centerX;
  const yProjection = y * size + centerY;
  particleItem.update(xProjection, yProjection, Math.max(size, 0.1))
});
// 根据视距重排,远的粒子先绘制 近的粒子最后绘制,解决粒子层级的冲突
this.Particles.sort((particle1, particle2) => particle1.size - particle2.size);
this.Particles.forEach(particleItem => particleItem.draw(viewItem.ctx));

视口

最后在web中创建一个 画布canvas 作为 视口ViewPort，用于展示内容。

<canvas id="canvas_particle_1" width="500" height="500"></canvas>

const canvasElement = document.getElementById('view_port_1') as HTMLCanvasElement;
const canvasInstance = new ViewPort(canvasElement);

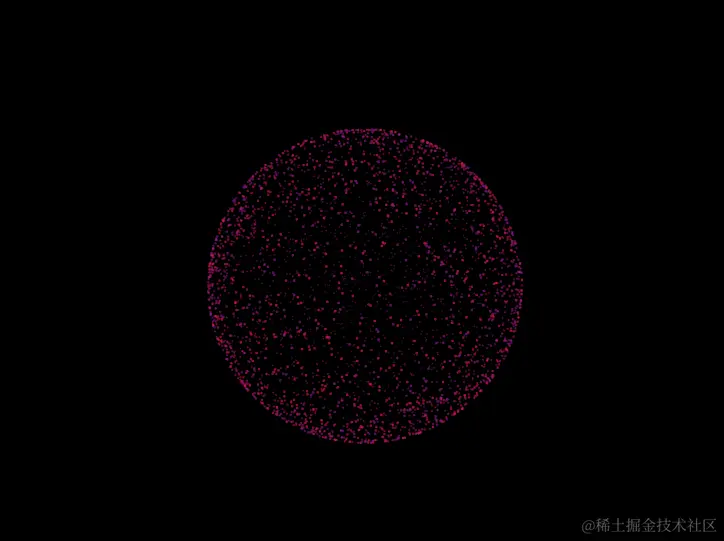

此时已能直观看到球体：

- 旋转模型

模型数据不变，相机位置不变，旋转场景中的球体，根据 三维坐标 & 旋转角度 & 矩阵转换公式，重新计算投影后的坐标。

球体绕Y轴旋转，Y轴坐标不变：

const rotX = x * cosineRotation + z * sineRotation;
const rotZ = -x * sineRotation + z * cosineRotation;

此时已初具雏形了：

- 跨窗口通信

为此新增一个 窗口类WindowMessage 让数据更清晰。

class WindowMessage {
  left: number;
  right: number;
  top: number;
  bottom: number;
  globe: Globe
}

在窗口打开时、窗口移动时 和 球体偏移时，通知其他窗口当前球体的位置。

借助BroadcastChannel API 实现窗口之间的通信。

// 创建、连接频道
const broadcastChannel = new BroadcastChannel("cross-window-broadcast");
const portId = Date.now();
// 监听频道
broadcastChannel.addEventListener('message', (event) => {
  const { data } = event;
  if (!data?.globe) return;
  receiveChnnaelMessage(data);
});
// 发送数据
function sendChannelMessage(data: WindowMessage) {
  broadcastChannel.postMessage(data);
}
// 接收数据
function receiveChnnaelMessage(data: WindowMessage) {
  // 计算窗口之间的偏移量
  if (msgSet.has(id)) {
    // 更新共享球体的数据
  } else {
    // 新增球体,同时共享自身数据，避免新窗口没有记录本窗口的球体
  }
}

- 缓动函数

球体位置的变化并不是突然启动或者停止，为了让移动更加平滑，我们在拖动时和停止拖动时增加缓动函数。

效果类似于：

easings.net/zh-cn#

// 定义缓动函数
function easeOutExpo(t: number) {
  return (t === 1) ? 1 : 1 * (-Math.pow(2, -10 * t / 1) + 1);
}

function easeOutBack(t: number) {
  let s = 2.70158;
  return 1 * ((t = t / 1 - 1) * t * ((s + 1) * t + s) + 1);
}

// 监听窗口移动
function watchWindowScreen() {
  // 窗口偏移量的变化值
  let leftUpdate = endLeft - newLeft;
  let topUpdate = endTop - newTop;
  // 窗口移动时，自身球体逐渐偏离场景中心
  if (leftUpdate || topUpdate) {
    // 窗口移动时，非自身球体的偏移量跟随变化
    for (let globeItem of canvasInstance.Globes) {}
    // 跟随窗口移动不断更新起始位置
    animateGlobePosition(Date.now(), offsetX, offsetY);
  } else if (animateFrameId) {
    // 窗口停止移动时，取消偏离动画，球体逐渐回归场景中心
    cancelAnimationFrame(revertFrameId);
    cancelAnimationFrame(animateFrameId);
    revertGlobePosition(Date.now(), offsetX, offsetY);
  }
  requestAnimationFrame(watchWindowScreen);
}

requestAnimationFrame(watchWindowScreen);

图形与动画

计算机图形学，是一种使用数学算法 将 2D、3D 模型 渲染到 2D 计算机屏幕 的科学，主要应用在游戏、数据可视化、地图导航、虚拟现实(AR) ...

图形学与数学密切相关，涉及到 坐标系、点、向量、矩阵等等，最后能帮助我们实现图形的 旋转、缩放、平移和投影等效果。

- 坐标系

真实世界中每个物体都有自己的位置，类似以地心为原点用经纬度表示一个地点。

而在程序中为了精确地模拟现实场景，并描述物体的位置，我们需要引入坐标系的概念。

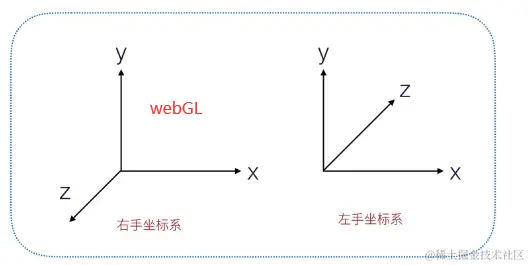

WebGL 沿用了 OpenGL坐标系的体系，多数使用右手坐标系，XY轴表示水平、垂直坐标，Z 轴正向轴朝向屏幕外 —— 表示前后、深浅。

webgl的绘制需要进行多次 坐标系变换，目的是为了将模拟场景中的物体（3D）渲染到屏幕（2D）上，即 render 3D in 2D。

坐标系转换的计算过程比较复杂（旋转、缩放、z轴、投影...），我们需要一种快速执行复杂计算的工具：矩阵。

我们的学习通过 点 和 向量 开始。

- 点、向量、矩阵

点

点 在 3D 领域通常指顶点坐标，是3D世界的基本元素，3D世界由模型组成，模型由面组成，面又由点组成。

点在坐标系中的位置用坐标来表示。

WebGL 的渲染过程，接收模型的顶点 交给GPU，GPU执行流程：顶点着色器绘制 -> 图元装配连线 -> 光栅化填格 -> 片段着色器填色，最后将顶点渲染成模型 呈现到屏幕上。

向量

向量 是既有大小，又有方向的量，在物理和工程学中又称为 矢量。

向量在坐标系中通常用一根带箭头的线段来表示。

我们经常会使用 三维向量 来表示 顶点坐标，然后 变换矩阵 左乘 顶点坐标 代表对这个顶点执行 坐标转换。

矩阵

矩阵是由行列排列的一系列数值组成的集合，以简单的方式代替大量的运算，不用再使用三角函数、加减乘除等繁杂的数学公式来完成坐标转换。

根据行列数，称作$m \times n$阶 或者 $n$阶矩阵。

向量可以理解为一个特殊的矩阵，四维向量既可以理解为一个 1 行 4 列矩阵，也可以理解为一个 4 行 1 列矩阵，所以向量可以根据转换的矩阵被称为 行/列向量

$\vec{a}$ = (1, 2, 3, 4)

一个矩阵代表一种变换，多个矩阵相乘就是多个变换。

将一个变换矩阵左乘一个列向量（既顶点坐标），代表了对原始顶点执行了某种变换，比如旋转、缩放、平移等。

- 坐标系变换

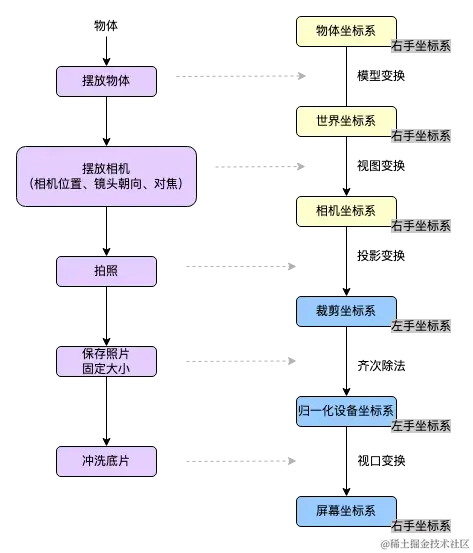

坐标系变换：模型坐标系 --> 世界坐标系 --> 观察坐标系（又称相机坐标系、视图坐标系） --> 裁剪坐标系 --> 规范化设备（NDC）坐标系 --> 屏幕坐标系

1. 模型坐标系，模型自身的局部坐标系，用于描述模型本身的位置关系，坐标原点通常在模型中心。

• 例如一个人物模型，我们以它两脚之间的中心为原点建立坐标系，然后就可以用坐标描述它手部、腿部、眼睛。。。一系列部位顶点所在的位置

2. 世界坐标系，提供整个场景中所有物体使用的 全局、公共、统一的坐标系。

• 每个物体/模型都有自己的坐标系，我们不可能在一个场景中观察多个坐标系
• 类似于地心相对于地球，我们也以一个原点构建贯穿整个场景（世界）的坐标系，然后将物体逐个放进去
• 模型变换，模型坐标 -> 世界坐标，本质上是将模型的坐标通过平移，旋转，缩放等等操作，放到场景中合适的位置

3. 观察坐标系，为方便 观察场景中物体而建立的坐标系，又称相机坐标系。

• 三维场景（世界坐标）中摆放了各种物体，为了方便观察，假设我们再摆放一个相机
• 相机模拟人眼（视点）视角进行观察，重新计算各个物体相对于相机的坐标
• 本质上是在世界坐标系中摆放一个相机，并 以相机为原点、相机的朝向为+Z轴 建立坐标系
• 视图变换，世界坐标 -> 观察坐标，与世界坐标系的转换类似，以相机为原点，对物体进行平移、旋转、缩放等操作，变换为相对于相机的坐标

4. 裁剪坐标系，计算观察坐标系中 可见的内容 和 裁剪的内容，提高渲染效率、节省渲染资源。

• 裁剪坐标系与观察坐标系原点相同，z轴相反，且进一步限制了坐标范围
• 投影矩阵根据给定的 上下左右边界（限制xy坐标） + 远近平面（限制z坐标，透视投影下协助限制xy坐标），形成 可视范围（正交-立方体，透视-视椎体）
• 范围内的物体将被渲染，范围外的物体将被裁剪
• 投影变换，观察坐标 -> 裁剪坐标，3D -> 2D的第一步，决定以何种方式成像，主要有两种：
  1. 正交投影 orthographic projection，投影线垂直于观察平面，投影的结果与原物体的大小相等，常用于工程绘图
  2. 透视投影 perspective projection，影线相交于一点，符合人眼视觉，投影效果为近大远小

5. NDC坐标系，与设备平台无关的一套三维坐标系，方便后续映射到不同设备的屏幕上，又称规范化设备坐标系。

• NDC坐标通常位于一个单位立方体内，其中所有的坐标值都在 [-1, 1] 的范围内
• 齐次除法（透视除法），裁剪坐标 -> NDC坐标，会对顶点的XYZ坐标除以W分量，所有坐标分量的范围都在[-1, 1]之间，Z轴越小离我们眼睛越近

6. 屏幕坐标系，与最终图形显示设备相关的 二维平面坐标系，3D -> 2D的最后一步。

• 通常以给定的视口左上角为原点，建立二维坐标系（类似canvas坐标系），NDC 坐标系原点在 屏幕坐标系的中心 [X/2, Y/2]
• 视口变换，NDC坐标 -> 屏幕坐标，据视口将NDC坐标映射到屏幕中，转换为真正的2D坐标

前三步，仿佛是在 创建模型 -> 建立场景&摆放模型 -> 设置相机&指定视线

后两步，根据相机视角、可视范围和设备视口，将内容渲染到我们眼前（投影变换）

坐标系的转换比较抽象，篇幅有限，欢迎关注 后续更新

跨窗口通信

为了用户打开的网页窗口之间能够互相感知，我们使用各种方式让同源、非同源的 窗口能够互相共享数据、发送通知。

本节会介绍多种纯前端的通信方式并提供简单示例。

本文内容有点多啦，且重点不在跨窗口通信，所以相关内容后文再更吧~ (删去了1000+字)

总结

本文首先介绍了一些数学、图形学的知识、概念，并结合web中的canvas进行实践，实现了绘制球体和旋转动画。

图形学第一定律： “if it looks right,it is right”，在计算机中模拟现实生活，只能达到近似模拟，而不能精确模拟。数学算法只要能满足视觉上的近似效果就可以了。

然后罗列了多种前端跨窗口通信方法的优缺点和使用。

通过对相关数据的分享、存储，监听窗口距离变化绘制出重叠的球体，简单的实现了前言中的动画效果。

webgl和threejs实现这个动画效果肯定会更好和方便~但本人还在学习中🙊

对图形、动画感兴趣的同学欢迎查阅另外几篇文章：

1. # 使用【贝塞尔曲线】实现更好的动画效果和图形
2. # 【Canvas实战】仿明日方舟Logo粒子动画 vue3+ts
3. # 一文入坑【Canvas】多图与案例详解

结语 🎉

写作本文属实不易，如果有收获还望 点赞+收藏 🌹

不要光看不实践哦，希望能对你有所帮助~

持续更新前端知识，脚踏实地不水文，真的不关注一下吗~

才疏学浅，如有问题或建议还望指教！
