四层（传输层）协议

1.tcp/ip模型

应用层 传输层 网络层

2.TCP与UDP协议的区别

TCP:传输控制协议（Transmission Control Protocol） 传输前先测试，如果通过才会传输真实数据。 面向连接网络协议：是指通信双方之间在进行通信之前要先建立连接。比如打电话，双方通话前需要先建立连接。等数据发送结束后，双方再断开连接。

UDP:用户数据报协议（User Datagram Protocol） 不管怎样都传输，直接传输真实数据。 无连接网络协议:是指通信双方不需要事先建立一条通信线路，而是把每个带有目的地址的包送到网络线路上，由系统自主选定路线进行传输。比如QQ发送信息。

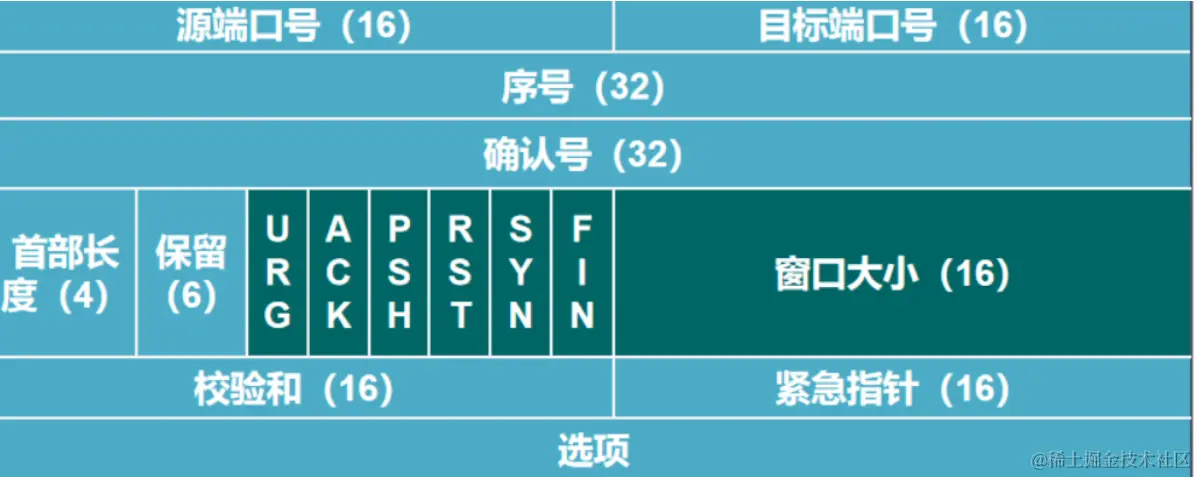

3.TCP报文段


  • **源端口、目标端口：**计算机上的进程要和其他进程通信是要通过计算机端口的，而一个计算机端口某个时刻只能被一个进程占用，所以通过指定源端口和目标端口，就可以知道是哪两个进程需要通信。源端口、目标端口是用16位表示的，可推算计算机的端口个数为2^16个,即 65536 （0-65535）

  • **序列号：**表示本报文段所发送数据的第一个字节的编号。在TCP连接中所传送的字节流的每一个字节都会按顺序编号。由于序列号由32位表示，所以每2^32个字节，就会出现序列号回绕，再次从0 开始 无限循环

  • 确认号：（ack）表示接收方期望收到发送方下一个报文段的第一个字节数据的编号。也就是告诉发送方：我希望你（指发送方）下次发送的数据的第一个字节数据的编号为此确认号：传输是否有问题？

  • 数据偏移／首部长度：表示TCP报文段的首部长度，共4位，由于TCP首部包含一个长度可变的选项部分，需要指定这个TCP报文段到底有多长。它指出 TCP 报文段的数据起始处距离 TCP 报文段的起始处有多远。该字段的单位是32位(即4个字节为计算单位），4位二进制最大表示15，所以数据偏移也就是TCP首部最大60字节

  • 控制位

    URG（紧急位）：表示本报文段中发送的数据是否包含紧急数据。后面的紧急指针字段（urgent pointer）只有当URG=1时才有效

    **ACK（确认位）：**表示是否前面确认号字段是否有效。只有当ACK=1时，前面的确认号字段才有效。TCP规定，连接建立后，ACK必须为1,带ACK标志的TCP报文段称为确认报文段

    **PSH（急切位）：**提示接收端应用程序应该立即从TCP接收缓冲区中读走数据，为接收后续数据腾出空间。如果为1，则表示对方应当立即把数据提交给上层应用，而不是缓存起来，如果应用程序不将接收到的数据读走，就会一直停留在TCP接收缓冲区中

    **RST（重置位）：**如果收到一个RST=1的报文，说明与主机的连接出现了严重错误（如主机崩溃），必须释放连接，然后再重新建立连接。或者说明上次发送给主机的数据有问题，主机拒绝响应，带RST标志的TCP报文段称为复位报文段

    **SYN（同步位）：**在建立连接时使用，用来同步序号。当SYN=1，ACK=0时，表示这是一个请求建立连接的报文段；当SYN=1，ACK=1时，表示对方同意建立连接。SYN=1，说明这是一个请求建立连接或同意建立连接的报文。只有在前两次握手中SYN才置为1，带SYN标志的TCP报文段称为同步报文段

    **FIN（断开位）：**表示通知对方本端要关闭连接了，标记数据是否发送完毕。如果FIN=1，即告诉对方：“我的数据已经发送完毕，你可以释放连接了”，带FIN标志的TCP报文段称为结束报文段

  • **窗口大小：**表示现在允许对方发送的数据量，也就是告诉对方，从本报文段的确认号开始允许对方发送的数据量，达到此值，需要ACK确认后才能再继续传送后面数据，由Window size value * Window size scaling factor（此值在三次握手阶段TCP选项Window scale协商得到）得出此值

  • **校验和：**提供额外的可靠性紧急指针：标记紧急数据在数据字段中的位置

  • **选项部分：**其最大长度可根据TCP首部长度进行推算。TCP首部长度用4位表示，选项部分最长为：(2^4-1)*4-20=40字节

    4.端口号

    1.服务端一般固定，客户端随机生成。

    2.前1024端口号被知名程序使用。

    3.端口号的范围2^16=65536 0~65535。

    4.一个端口号只能被一个应用程序使用。

    5.协议最终体现形式是某个程序。

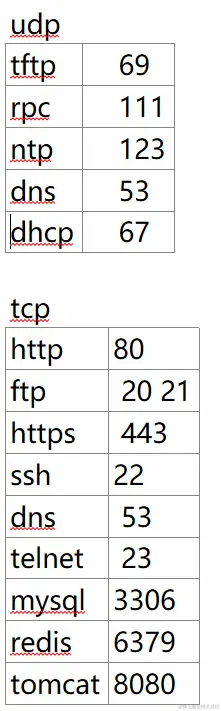

    TCP/UDP 协议+端口号

tcp udp 协议+端口号.png

5.三次握手和四次挥手

三次握手：

3次.png （1） 首先客户端向服务器端发送一段TCP报文，其中：
标记位为SYN，表示“请求建立新连接”;
序号为Seq=X（X一般为1）；
随后客户端进入SYN-SENT阶段。

（2） 服务器端接收到来自客户端的TCP报文之后，结束LISTEN阶段。并返回一段TCP报文，其中：
标志位为SYN和ACK，表示“确认客户端的报文Seq序号有效，服务器能正常接收客户端发送的数据，并同意创建新连接”（即告诉客户端，服务器收到了你的数据）；
序号为Seq=y；
确认号为Ack=x+1，表示收到客户端的序号Seq并将其值加1作为自己确认号Ack的值；随后服务器端进入SYN-RCVD阶段。

（3） 客户端接收到来自服务器端的确认收到数据的TCP报文之后，明确了从客户端到服务器的数据传输是正常的，结束SYN-SENT阶段。并返回最后一段TCP报文。其中：
标志位为ACK，表示“确认收到服务器端同意连接的信号”（即告诉服务器，我知道你收到我发的数据了）；
序号为Seq=x+1，表示收到服务器端的确认号Ack，并将其值作为自己的序号值；
确认号为Ack=y+1，表示收到服务器端序号Seq，并将其值加1作为自己的确认号Ack的值；
随后客户端进入ESTABLISHED阶段。

四次挥手：

4次.png 1） 首先客户端想要释放连接，向服务器端发送一段TCP报文，其中：

标记位为FIN，表示“请求释放连接“；

序号为Seq=U；

随后客户端进入FIN-WAIT-1阶段，即半关闭阶段。并且停止在客户端到服务器端方向上发送数据，但是客户端仍然能接收从服务器端传输过来的数据。

注意： 这里不发送的是正常连接时传输的数据(非确认报文)，而不是一切数据，所以客户端仍然能发送ACK确认报文。

（2） 服务器端接收到从客户端发出的TCP报文之后，确认了客户端想要释放连接，随后服务器端结束ESTABLISHED阶段，进入CLOSE-WAIT阶段（半关闭状态）并返回一段TCP报文，其中：

标记位为ACK，表示“接收到客户端发送的释放连接的请求”；

序号为Seq=V；

确认号为Ack=U+1，表示是在收到客户端报文的基础上，将其序号Seq值加1作为本段报文确认号Ack的值；

随后服务器端开始准备释放服务器端到客户端方向上的连接。

客户端收到从服务器端发出的TCP报文之后，确认了服务器收到了客户端发出的释放连接请求，随后客户端结束FIN-WAIT-1阶段，进入FIN-WAIT-2阶段

3） 服务器端自从发出ACK确认报文之后，经过CLOSED-WAIT阶段，做好了释放服务器端到客户端方向上的连接准备，再次向客户端发出一段TCP报文，其中：

标记位为FIN，ACK，表示“已经准备好释放连接了”。注意： 这里的ACK并不是确认收到服务器端报文的确认报文。

序号为Seq=W；

确认号为Ack=U+1；表示是在收到客户端报文的基础上，将其序号Seq值加1作为本段报文确认号Ack的值。

随后服务器端结束CLOSE-WAIT阶段，进入LAST-ACK阶段。并且停止在服务器端到客户端的方向上发送数据，但是服务器端仍然能够接收从客户端传输过来的数据。

（4） 客户端收到从服务器端发出的TCP报文，确认了服务器端已做好释放连接的准备，结束FIN-WAIT-2阶段，进入TIME-WAIT阶段，并向服务器端发送一段报文，其中：

标记位为ACK，表示“接收到服务器准备好释放连接的信号”。

序号为Seq=U+1；表示是在收到了服务器端报文的基础上，将其确认号Ack值作为本段报文序号的值。

确认号为Ack=W+1；表示是在收到了服务器端报文的基础上，将其序号Seq值作为本段报文确认号的值。

随后客户端开始在TIME-WAIT阶段等待2MSL
