静态路由拓扑图

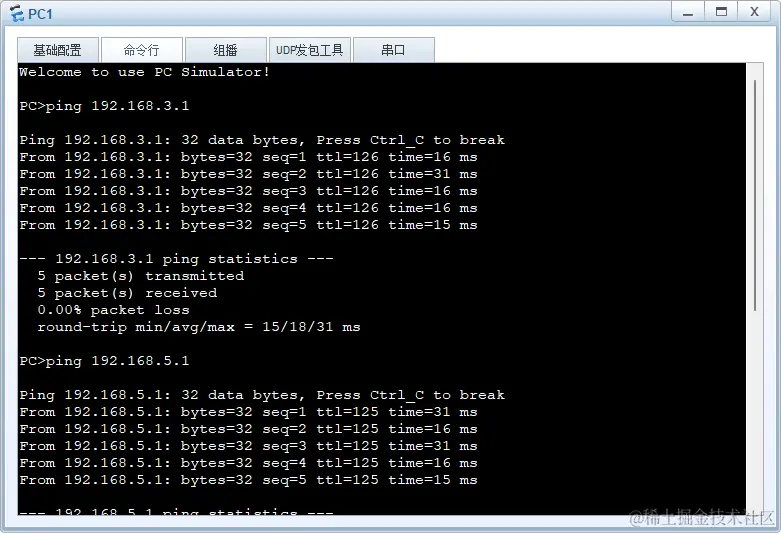

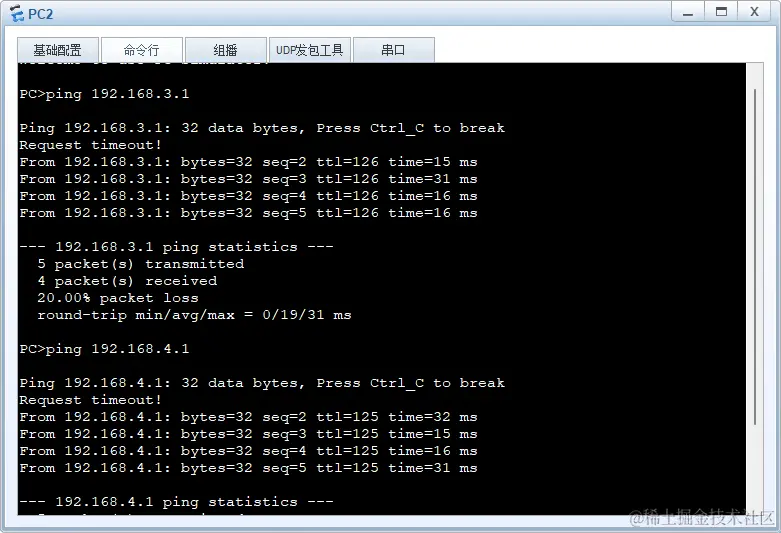

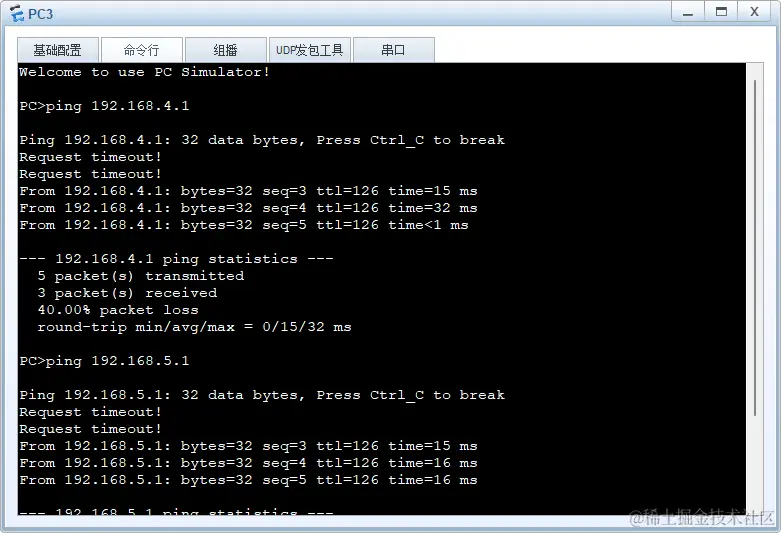

实验目的：让PC1,PC2,PC3在不同网段下实现互通，路由器采用静态路由进行配置
AR1,AR2,AR3三台路由器手动配置路由表，不使用默认路由进行配置

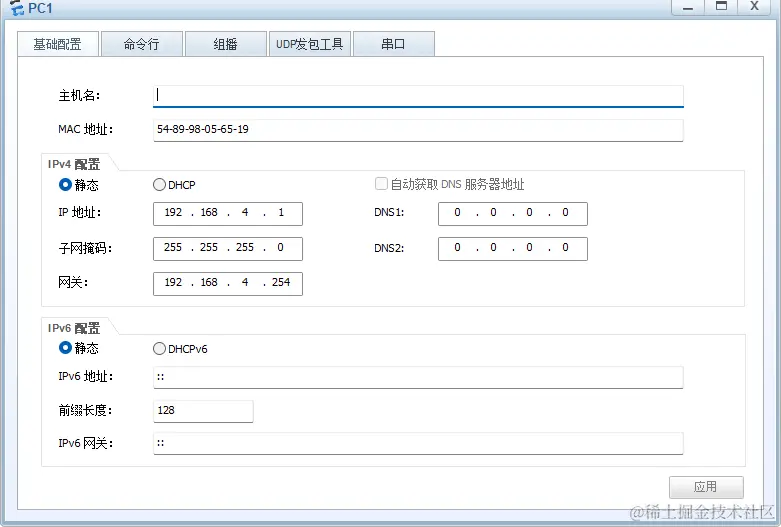

PC1配置

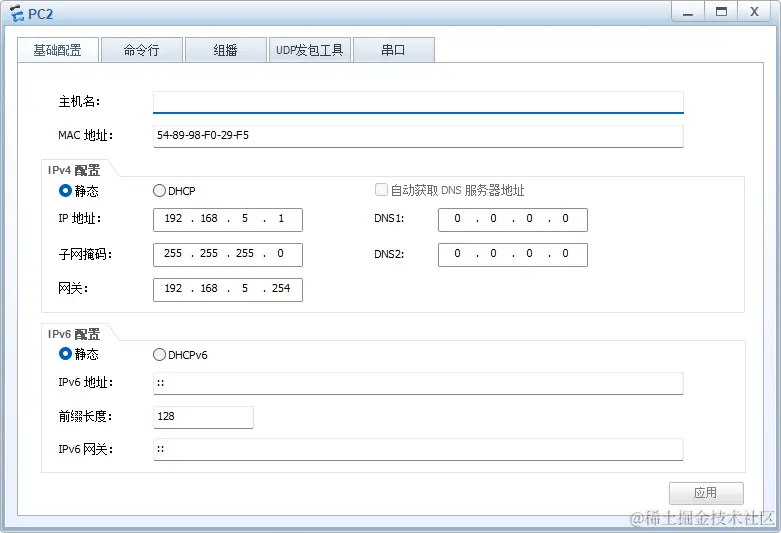

PC2配置
PC3配置

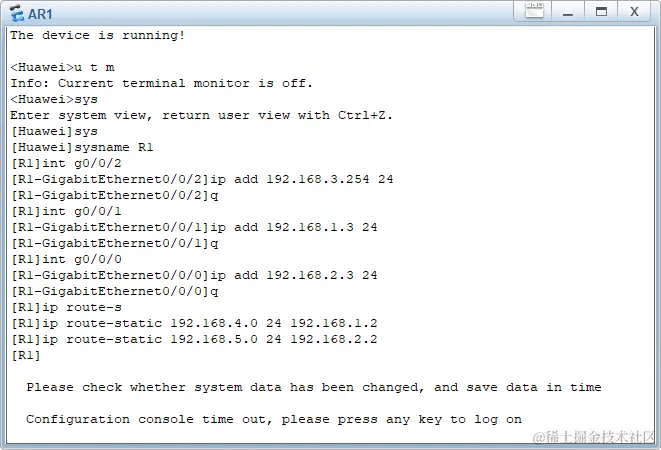

AR1配置
先进入端口设置端口的IP地址，在给路由器设置非直连路径
AR1路由路径指向两个方向，不能够配置默认静态路由，否则产生网络环路

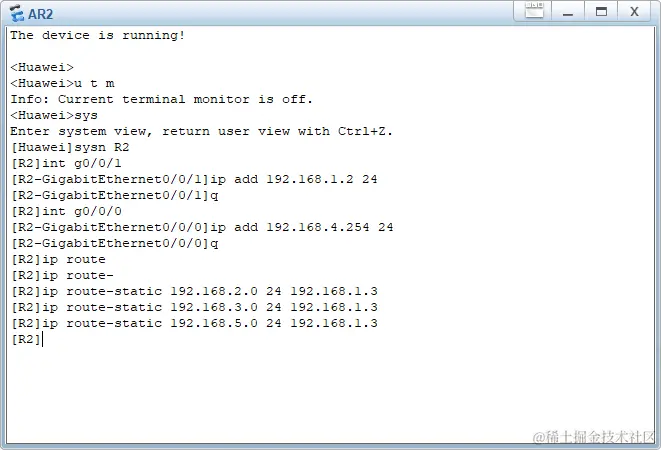

AR2配置
先进入端口设置端口的IP地址，在给路由器设置非直连路径
如果使用默认路由，图中三段路由表可删除，输入ip route-static 0.0.0.0 0 192.168.1.3即可

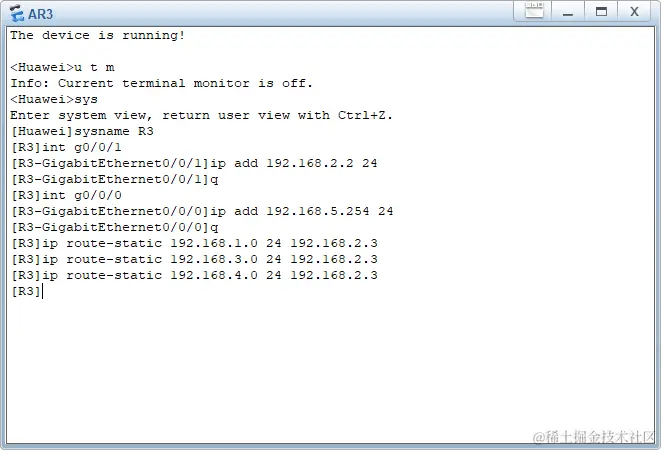

AR3配置
先进入端口设置端口的IP地址，在给路由器设置非直连路径
如果使用默认路由，图中三段路由表可删除，输入ip route-static 0.0.0.0 0 192.168.2.3即可
