1. Flink架构

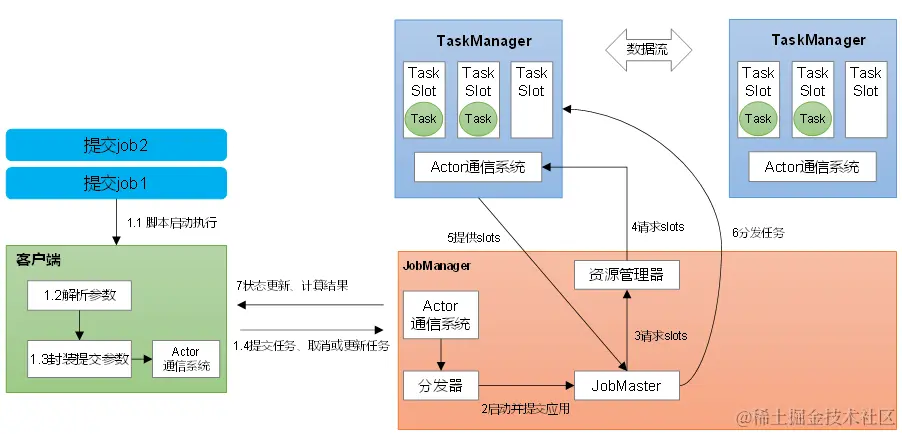

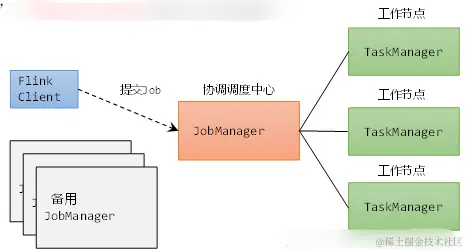

Flink的角色

Client:获取、转换、提交代码给jm.
JM:对job做任务调度，再对job进一步处理转换，然后分发给TM.
TM:数据处理.

部署模式

区别：集群的生命周期和资源的分配方法，代码的main方式在client执行还是JM执行。

session会话：启动一个集群保持会话，通过client提交作业给jm.资源共享适合小而多的job.

yarn-session.sh -d -nm test
flink run -d -c com.wsl.test wc2.jar # core1 7777

per-job单作业：每个job启动一个集群，job完成集群关闭资源释放。需要资源调度框架yarn、k8s.

flink run -d -m yarn-cluster -c com.wsl.day00.base.test wc2.jar -ynm wc # < 1.0
flink run -d -m yarn-cluster flink-1.13.0/examples/batch/WordCount.jar -input hdfs://master1:8020/input/wc.txt -output hdfs://master1:8020/output/result2

flink run -d -t yarn-per-job -c com.wsl.day00.base.test wc2.jar # > 1.0 #flink1.17
flink run -d -Dyarn.application.name=flink1.17 -t yarn-per-job -c org.example.App flink1.17.jar

/data/module/flink-1.17.0/bin/flink run -d -t yarn-per-job  -Dyarn.application.name=waf_log  -c com.sevenxnetworks.Start   /data/jar/waf-log-jar-with-dependencies.jar

flink list -t yarn-per-job -Dyarn.application.id=application_XXXX_YY
/data/module/hadoop-3.2.4/bin/yarn application -list
yarn application -list 2>/dev/null | awk '{print $2}' | grep dpi | wc -l #任务名
yarn logs -applicationId application_1627612938926_0005 #查看任务的log

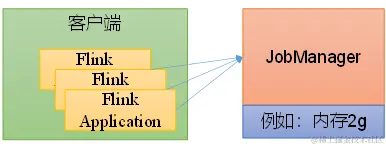

application应用:不在client上执行代码，直接提交到JM上执行，每个job启动一个JM.

flink run-application -t yarn-application -c xxx xxx.jar

2. 核心概念

Window分类

TimeWindow
CountWindow
SlidingPreocessing、TumblingProcessing、Session、Global

//按键分区(Keyed)相同的key会发送到同一并行子任务，每个Key都定义了一组窗口单独计算。
stream.keyBy(...)
      .window(...)

//非按键分区(Non-Keyed)并行度=1
stream.windowAll(...)

聚合函数：

全量聚合 apply() process()
增量聚合 aggregate() reduce()
富函数：侧输出流、运行时上下文可做状态编程、生命周期方法
Process函数：侧输出流、运行时上下文可做状态编程、生命周期、定时器

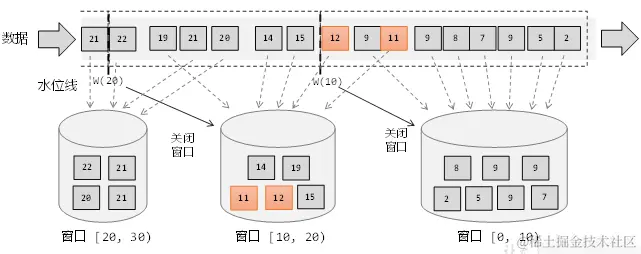

WaterMark

.assignTimestampsAndWatermarks(forBoundedOutOfOrderness(1))) ：到达窗口结束时间触发当前计算，但不关闭窗口，以后每来一次迟到数据触发一次计算.
.allowedLateness(Time.seconds(3)) ：当允许迟到时间过了才会真正关闭窗口。
.getSideOutput(0) :窗口关闭了后又来了迟到数据，通过测输出流输出。

状态

Row State
Managed State
- Keyed State
- Operator State (BroadCastState))

状态后端

本地状态的管理

默认的 HashMapStateBackend：TM的jvm里
内嵌RocksDB EmbeddedRocksDBStateBackend：持久化到TM的本地数据目录里,序列化和反序列化

配置

flink-conf.yaml state.backend: hashmap
代码里为每个job配置

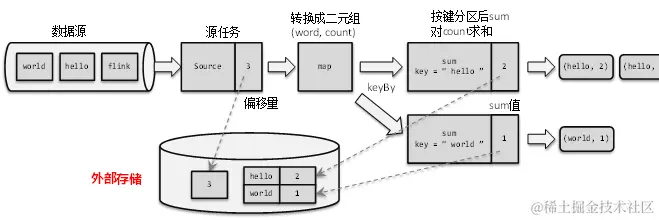

checkpoint

定时存档，遇到故障从检查点读档恢复之前的状态。

周期性触发保存：代码设置
保存的时间点（barrier）：当所有的task处理到同一数据后，将此时的状态保存下来做一次快照。

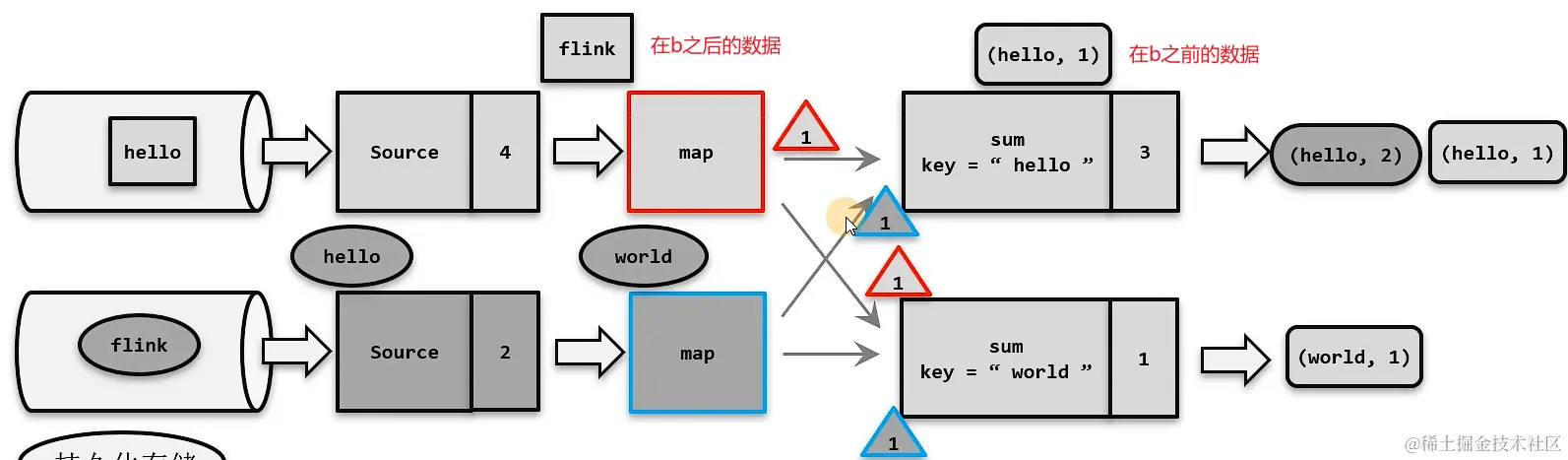

barrier

触发检查点保存的时间点

JM定时向TM发送指令，触发保持检查点（带检查点id），向source中插入一条barrier,source任务将自己的状态保存起来，做一次ckp，barrier继续向下游传递，之后source就可以继续读入新数据了，然后后面的算子任务继续做ckp。遇到keyby分区，barrier需要广播到每个并行度，所以这个下游算子会收到多个barrier，需要做执行“分界线对齐”操作，即需要等到所有并行分区的barrier都到齐，才可以开始状态的保存。

Barrier对齐：下游任务等到所有并行度的barrier到齐的过程中，barrier已经到的上游任务又收到了数据(这已经是下次的ckp)：
- 至少一次：直接计算。重新启动两次ckp之间的数据会重复计算。
- 精准一次：两次ckp之间的数据不会直接计算，而且缓存起来。
Barrier不对齐：直接把数据和barrier缓存起来
- 精准一次

端到端一致性
