在前文中，我们学习了如何创建出一个比较完整的等级库，但是等级库是否正确，还需要经过测试来证明。接下来我会简单介绍一下在DESIGN 界面中如何进行等级库的测试。基本可以分为创建示意管道、创建元件。
Design 基本布局

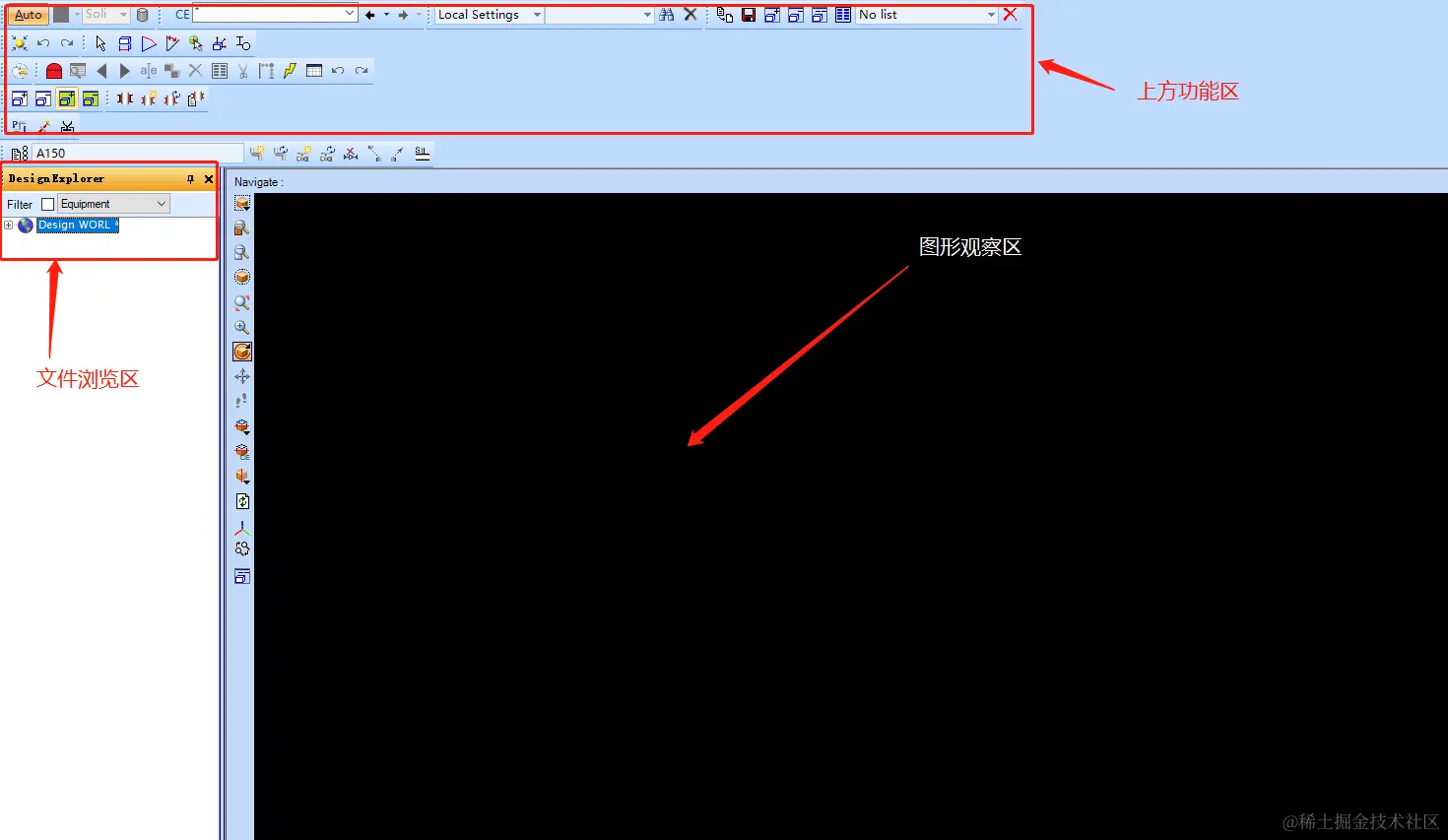

DESIGN 界面是管道、电气等专业进行配管的界面，我们（管道材料工程师）同样在测试伊始需要切换到PipeWork 模块，其布局基本如下：
Design 层次组织结构
Design中的层级组织结构： SITE 层和ZONE 层是两个管理层次，下面就是具体的对象了，比如管道就都存放在ZONE PIPE 中，类似于CATA/SECT。所以我们如果想创建一根管道，需要先设置好管理层级SITE/ZONE，然后在其中创建管道。
视图的基础功能
视图的基础功能：
- 想要观察单个对象/一个ZONE的所有对象，可以通过选中单个（或所有）对象拖拽进右侧观察区实现。
- 观察区的基本操作同元件库中的预览区，使用鼠标中键进行观察。
- 设置旋转中心：观察区左侧边栏第四个按钮 Centre View On Current Element，先选中对象后点击此按钮。再去旋转就可以以泵的定位点进行旋转。
- 显示所有对象：观察区左侧边栏第三个按钮 Walk To Draw List。相当于CAD 中的Zoom To All。
- 键盘上的Fx 键（x = 1 ～ 12）也都各有其作用，比如F8 键就是切换实体模式和线框模式。

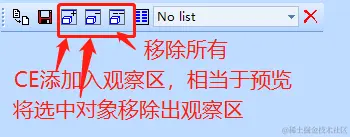

- 观察区对象的加入和移除：上方功能区。如图：
- 显示坐标系：观察区左侧边栏倒数第三个按钮 World Axes。
创建测试用管道和元件
如何创建一根最简单的管道：
- Design 切换到PipeWork 模块。
- 创建SITE/ZONE管理层次。
- 创建管道，现在创建管道有两种方式：
-
在Create 选项中点选Pipe 进行创建，用的很少。
-
通过pipework tool bar 进行创建，非常常用。如下：
Note：如果找不到pipework tool bar，需要在上方功能区右键，点选pipework tool bar，就会出现。
PDMS中的管道层次：分三个层次：
-
PIPE（类似PID的管线号）、
-
BRANCH（分支，具有唯一头尾的一段管路）、
-
在BRANCH上的管道元件。

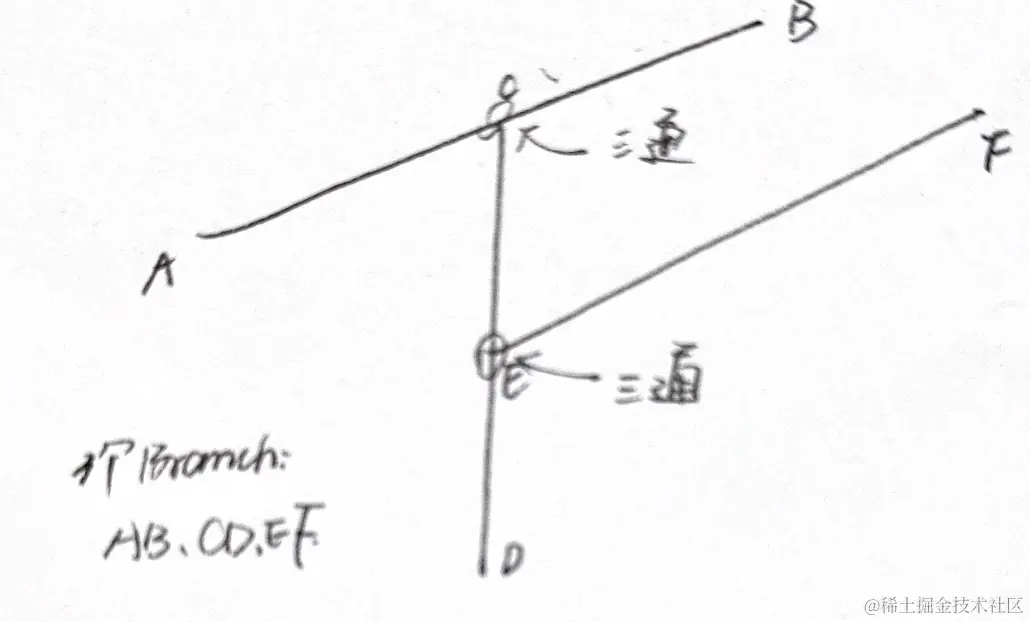

如下图所示，下面的几根管线作为一个PIPE，有三条BRANCH分支，每条分支上可能存在三通等元件。
-
使用pipework tool bar 创建管道的方式如下：

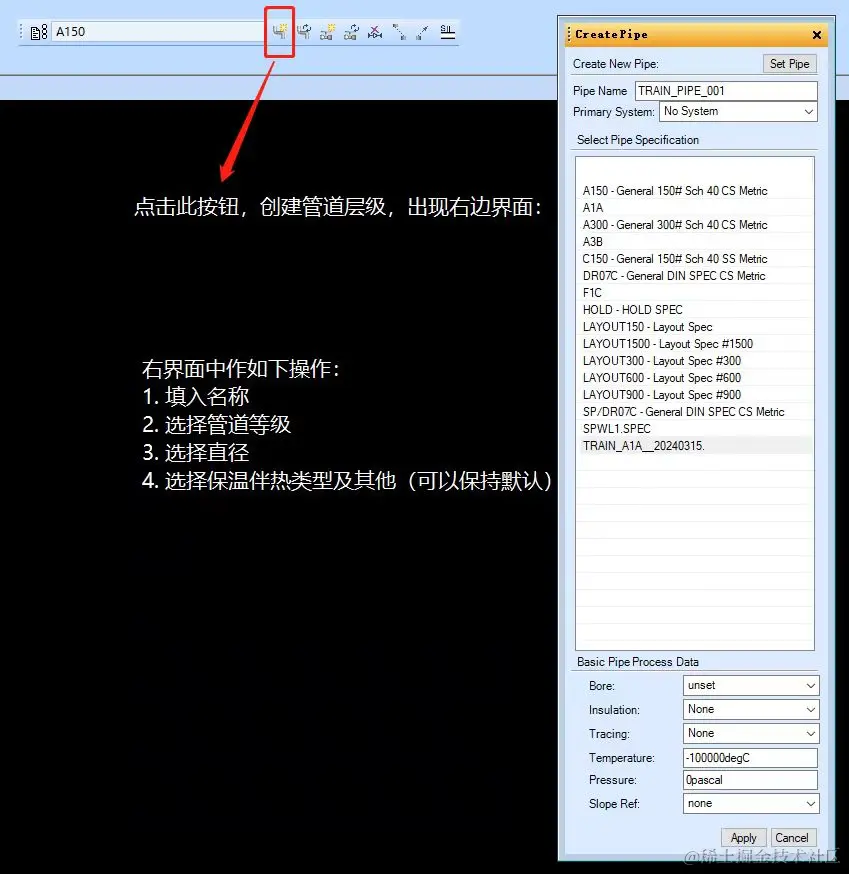

- 点击Show pipecreation form进行创建pipe，如图。

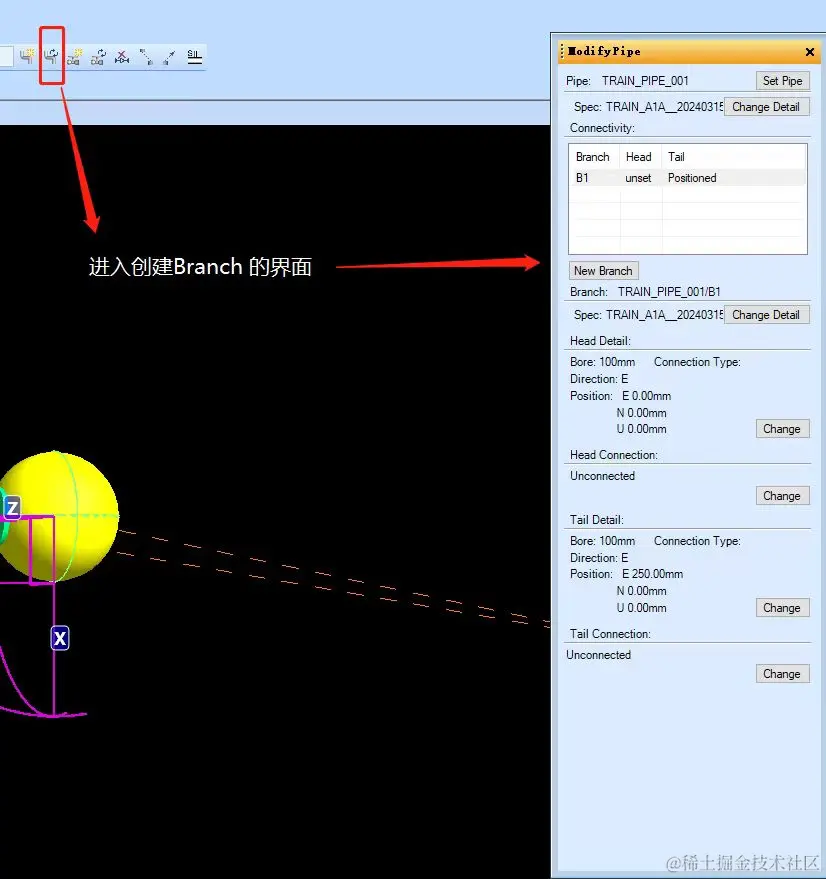

2. 点击Show pipemodification form进行创建和修改branch，
branch的定义需要定义头和尾，其定义方式有两种：detail 和 connection，
- connection 的方式比较简单，比如存在管嘴，可以直接通过点选选中管嘴，自动吸附到管嘴上完成定义；
- detail 定义稍麻烦，需要手动输入branch 朝向、直径等信息，会从信息自动生成管嘴。
如果是测试，需要从无到有，需要使用detail 的方式创建branch。只需要保持默认，修改Tail的位置即可。
有的时候会发现，创建了Branch 但是找不到，可以通过上面视图技巧中的Walk To Draw List，来将其放在观察区的中心。

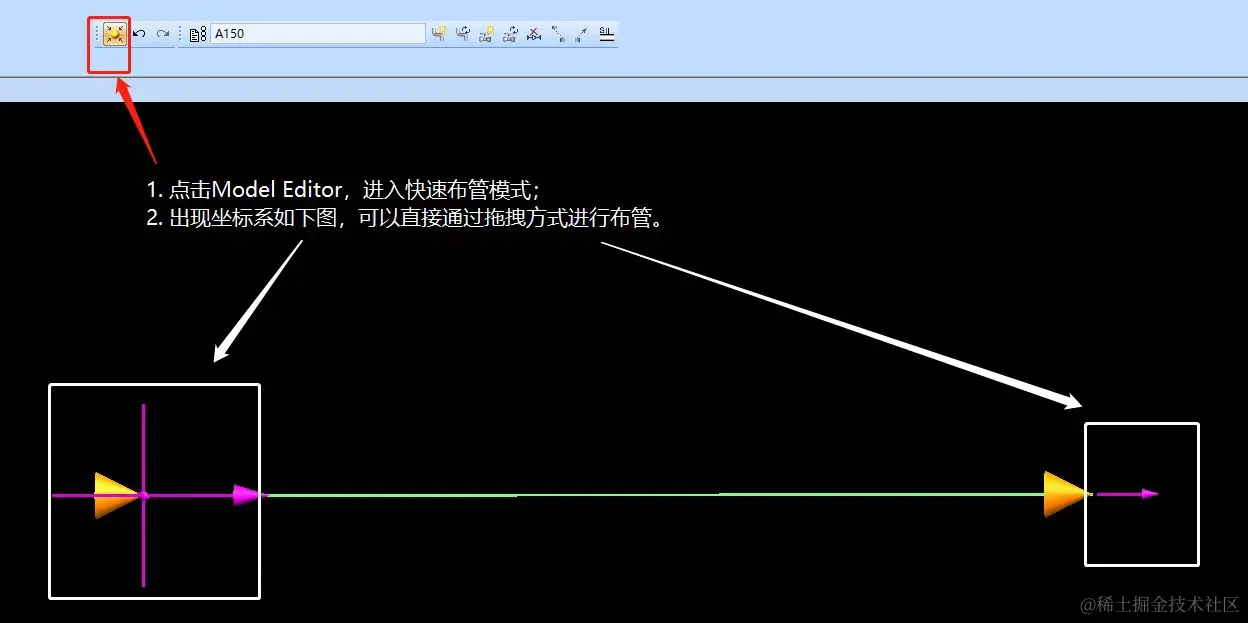

在PDMS 中一般使用快速布管模式，点击Model Editer，如下图
可以点击头或者尾来选择操作的位置，移动鼠标至箭头处，当鼠标变成矛时进行拖拽，可以生成一段管路；如果想改变方向，只需要在另外的方向上单击后，再进行拖拽即可。
在拖拽后，会在管尾部生成一个逻辑弯头，这个逻辑弯头是需要收尾的（去掉）：点击第二个按钮 Show pipemodification form - Header/Tail Connection - Change - Connect，收完之后虚线应该消失，但是逻辑弯头可能并未消失，如果没消失需要手动删除掉。逻辑弯头不依赖于等级库，如果不删除逻辑弯头，无论是材料表还是单管图，都是出不来的，所以一定要收尾删掉逻辑弯头。
快速布管模式：在虚线存在的情况下才能快速布管。这样换方向会自动生成弯头。
弯头的移动：选中弯头，弯头的移动方式有三种，分别是，沿X、Y、Z轴的平移，X-Y、Y-Z、X-Z面上的平移，以X、Y、Z轴为轴进行旋转
左键单击一个弯头之间的支管路：可以进行带两个弯头的直管路的平移和旋转。

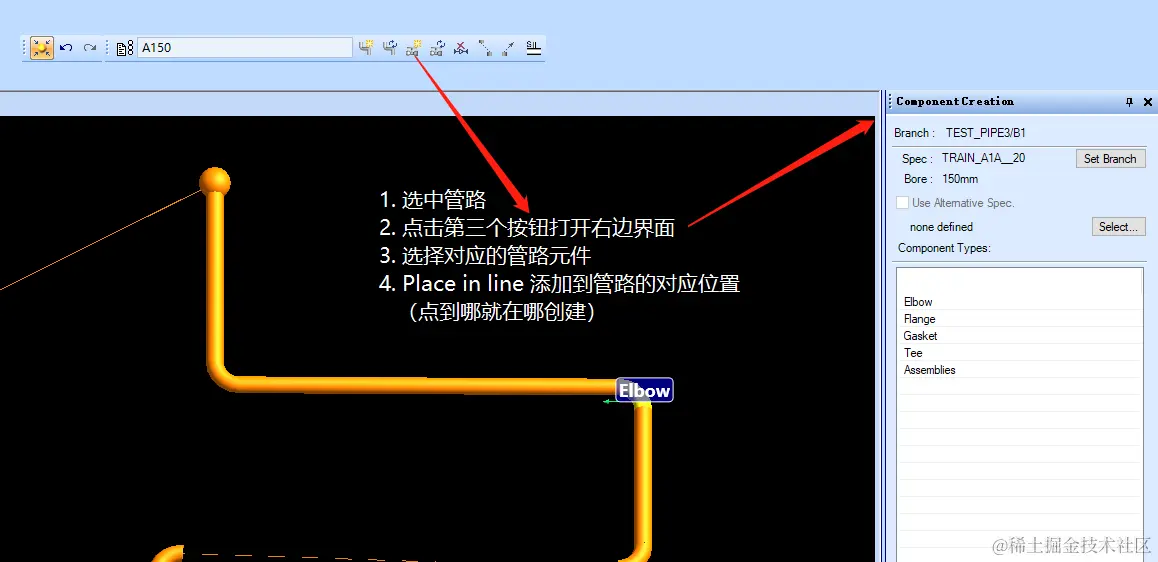

- 新建管路元件：选中管路后点击Show pipe component creation form，点击想要测试的元件，选择对应尺寸的元件并点击place in line，随后通过单击管路中某位置来在该位置处加入元件。（因为我们只是测试，可以不用管流向，其余选项保持默认即可）

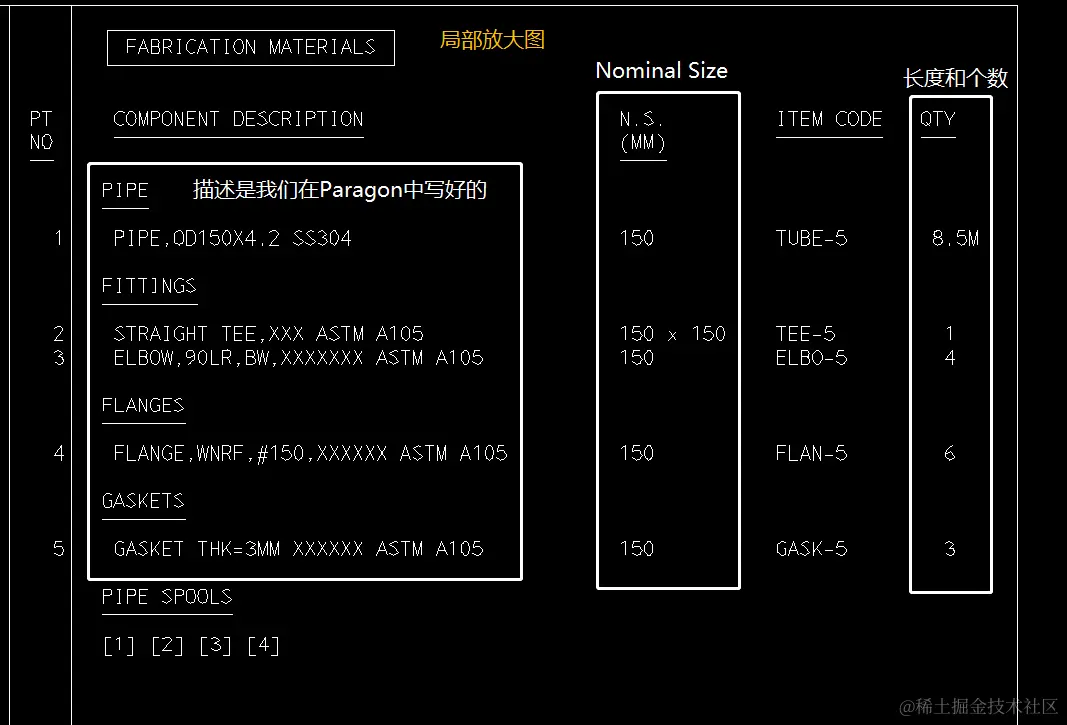

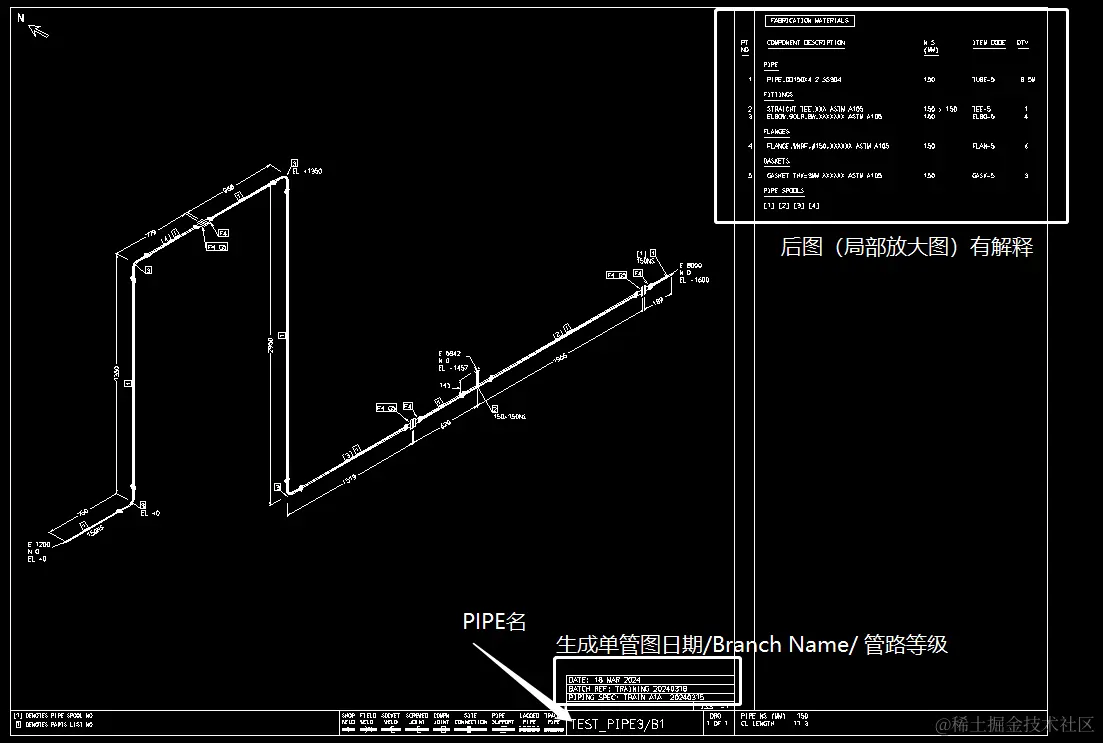

- 生成单管图预览：点击上方功能区的Utilities - Pipe Isometric...，可以生成单管图，注意，如果不删除逻辑弯头，单管图不能成功生成。单线图操作同样使用鼠标中键，鼠标中键框选是局部放大，鼠标中键滑动为放大缩小。退出预览单管图的按钮在右上角，大边栏的下面有个小的关闭按钮。下图为单管图示例：

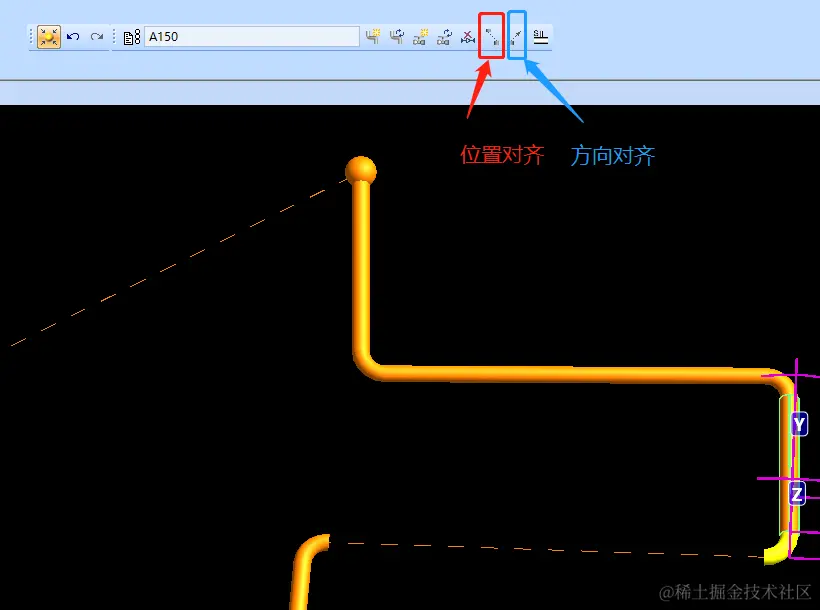

- 管路对齐，有两个弯头但是缺乏中间管线，通过tool bar 的两个选项来完成对齐。
- 我们在快速布管模式下，直接拖拽可以延长管道和改变管道方向，其中改变管道方向时会生成弯头，回想弯头的生成至少需要4个Questions，分别是Type、PBore0、Stype、SHOP，其中我们根本没有回答这些问题就自动生成了90度弯头，这是因为：Type和Pbore0和shop自动填充了，而Stype 因为设置的是 =，代表自动选择第一个可用的弯头，就生成出90度弯头。默认default 是=，但是这种方式并不保险，因为如果可用的第一个是45度弯头，那么我们想在快速布管时自动生成90度弯头就不可能了。保险起见，我们在创建好元件之后，修改弯头的 headings-STYPE 为 90LR。
回忆headings 中的 default 设置，如果弯头的 default-STYPE 设置为 45LR，代表在不指定STYPE 时就默认生成45度弯头。这样在快速布管模式下拖拽时，也不会生成90度弯头，而是生成45度弯头。
总结
使用Design 界面可以让我们去检测在等级库中创建出来的元件是否正确，在Design 中创建管道和元件的基本过程总结如下：
- 切换到PIPEWORK 层次
- 创建管理层级：SITE/ZONE
- 使用PIPEWORK TOOL BAR 创建管道（命名）
- 使用PIPEWORK TOOL BAR 创建BRANCH（命名和选择）
