第二节路由器

概述

• 路由器工作在网络层，属于三层设备;
• 路由连接不同网段设备，根据自身的路由表实现数据转发;
• 路由表存储了IP与物理接口对应关系:

路由条目类型

直连路由

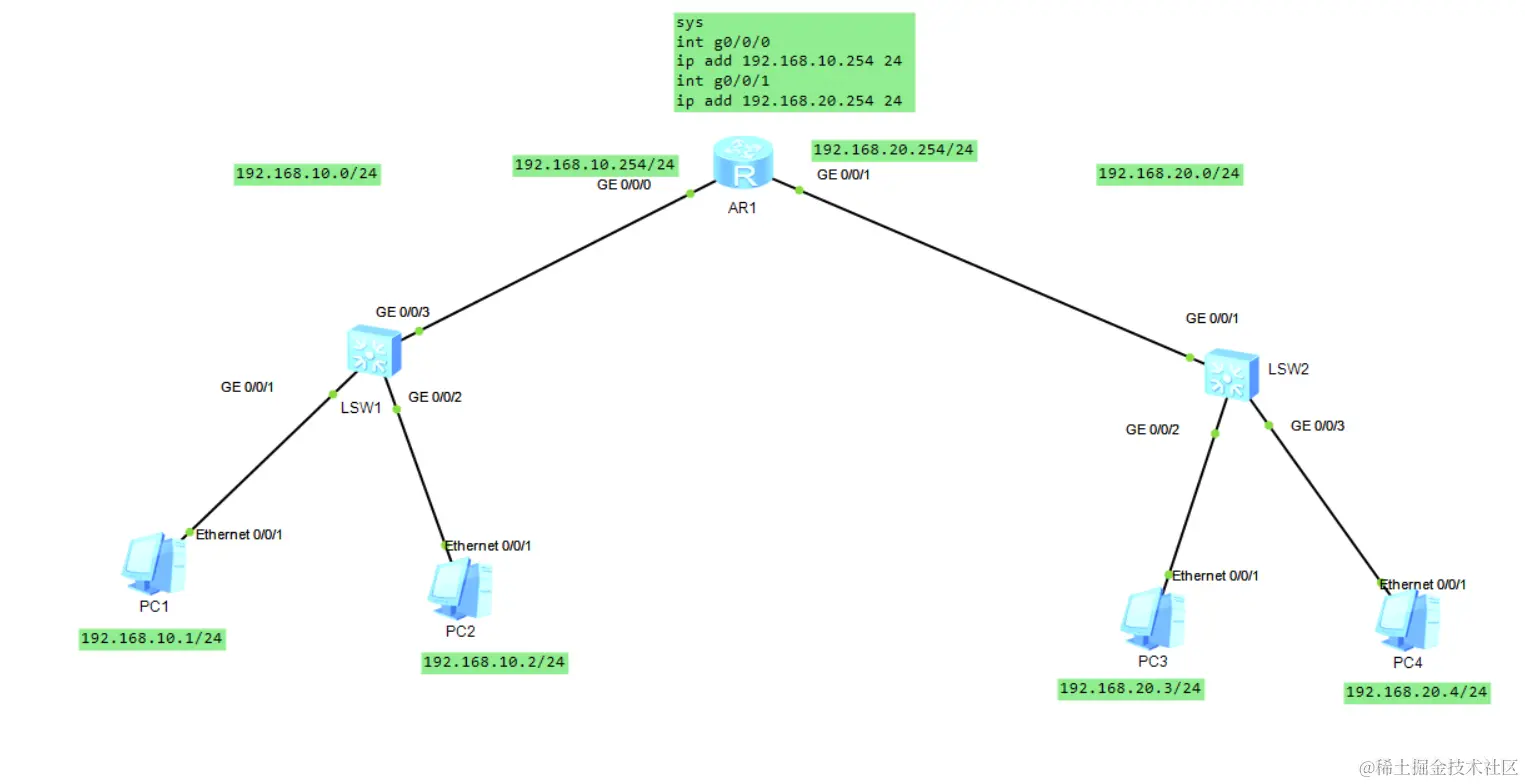

• 接口配置IP地址后，且接口处于开启状态，自动生成的路由条目信息;

默认路由

• 一般管理员手动添加，且IP地址固定为0.0.0.0；

静态路由器

• 管理员手动添加

动态路由

• 通过路由协议动态学习到的路由条目;

命令

• 配置IP地址
  ip add 目标IP 子网掩码
• 查看路由表
  dis ip routing-table
• 配置静态路由(添加路由条目)
  ip route-static 目标IP 子网掩码 下一跳设备IP
• 配置默认路由
  ip route-static 0.0.0.0 0 下一跳设备IP

工作原理

• 路由器收到数据包后，查看MAC头数据，目标MAC是否为自己的MAC地址，如果不是，则丢包，如果是，则拆除MAC头部;
• 路由器查看IP头数据，目标IP是否存在于自己的路由表中，如果不存在，则响应目标不可达，如果存在，则将数据包交给对应物理接口处理;
• 物理接口收到数据包后，查看MAC表，是否存在下一跳设备的MAC信息，如果不存在，则发送ARP请求获取MAC地址;
• 物理接口获取到下一跳设备MAC地址后，重新封装新的MAC头部，源MAC为自己的MAC地址，目标MAC为下一跳设备MAC地址;
• 物理接口将数据转为物理信号转发;

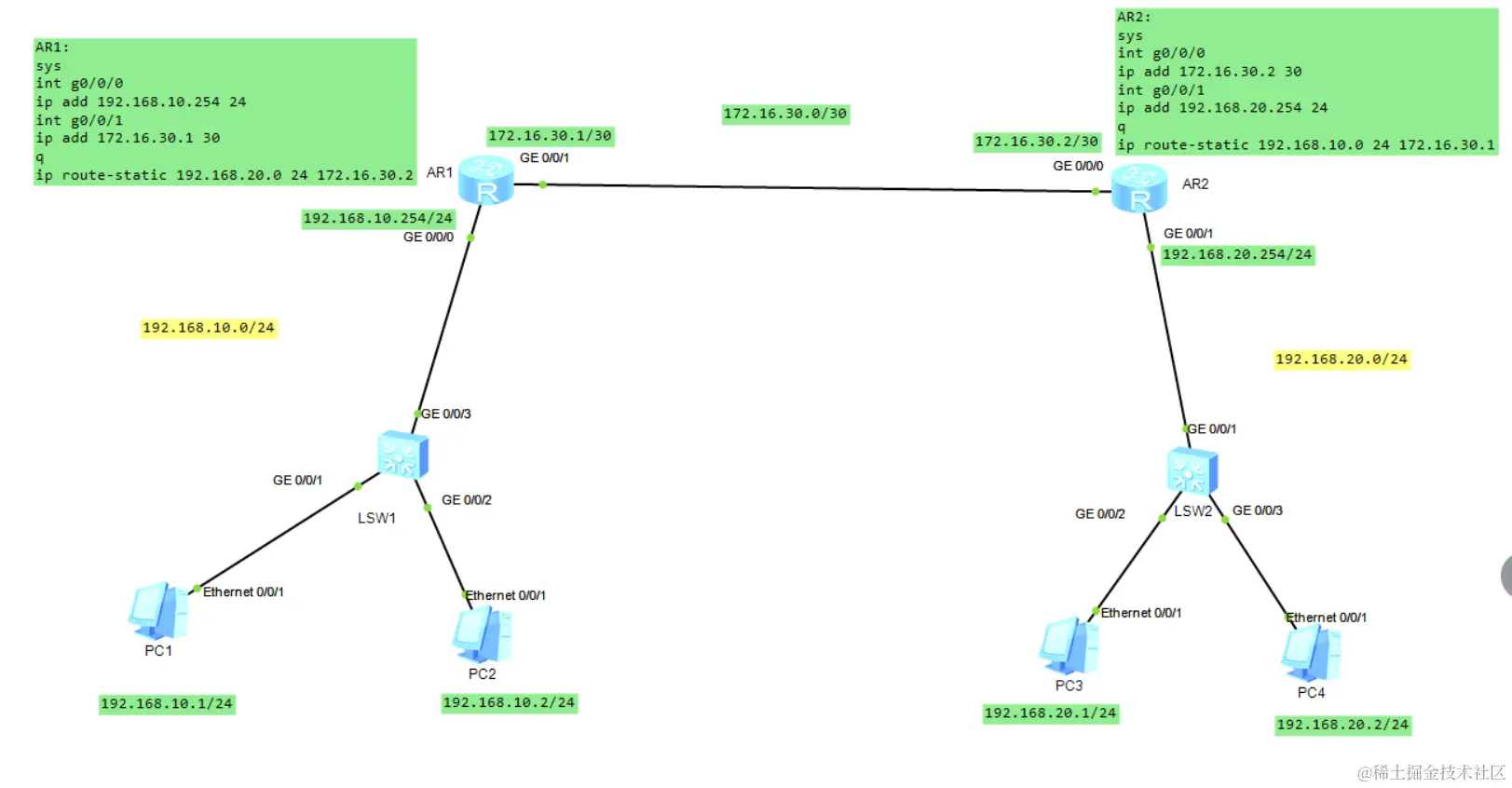

静态路由案例

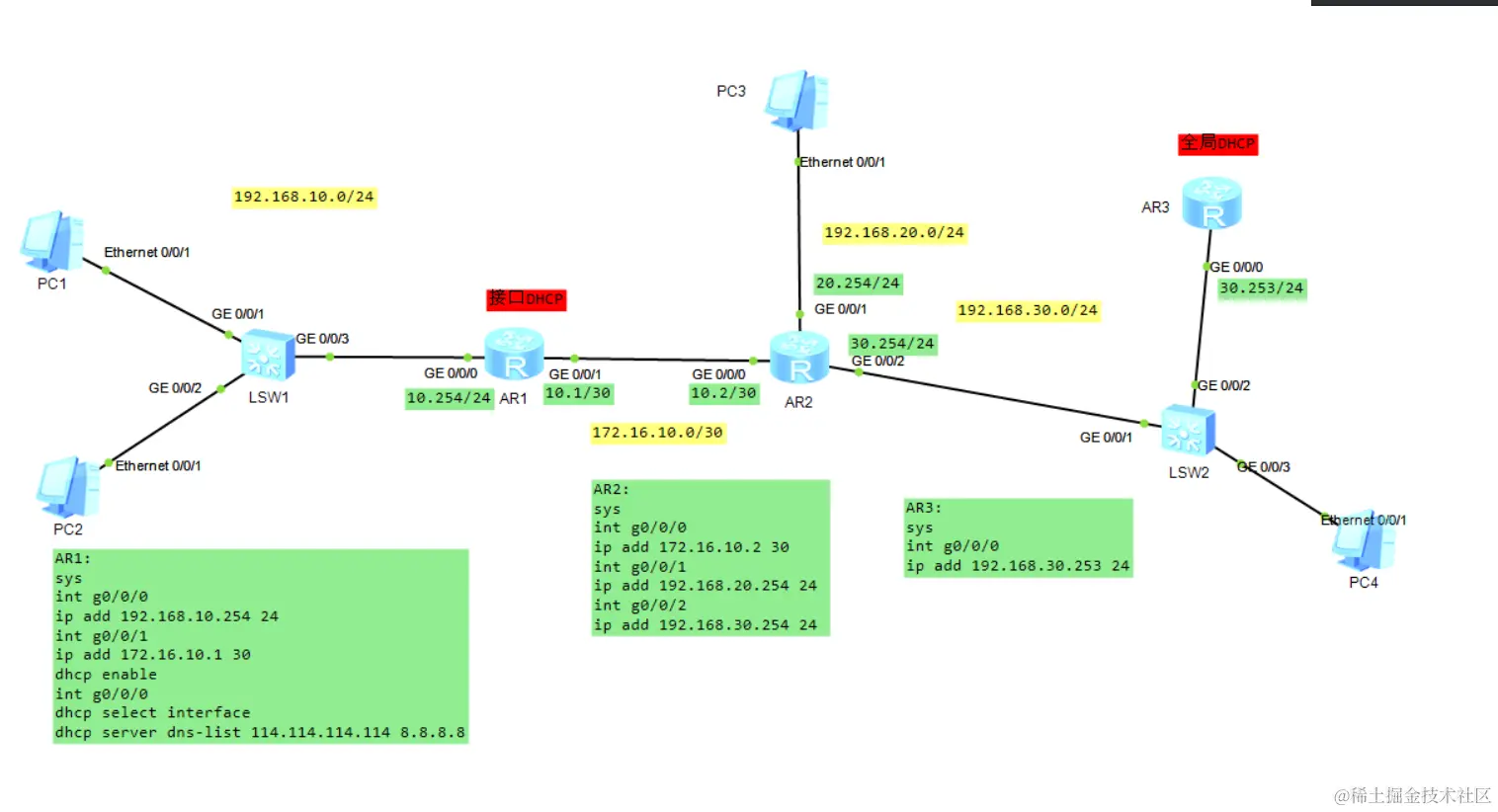

DHCP

接口DHCP

• 路由器自动识别开启接口DHCP功能阿接口IP信息，来确定要分配的IP信息(IP地址、子网掩码)

1. #开启DHCP功能
2. dhcp enable
3. #进入目标接口视图
4. int g编号
5. #开启接口DHCP功能
6. dhcp select interface
7. #配置分配的DNS服务器地址
8. dhcp server dns-list DNS服务器IP地址

配置

1. sys
2. int g0/0/0
3. ip add 192.168.10.254 24
4. int g0/0/1
5. ip add 172.16.10.1 30
6. dhcp enable
7. int g0/0/0
8. dhcp select interface
9. dhcp server dns-list 114.114.114.114 8.8.8.8

全局DHCP

1. #开启dhcp功能
2. dhcp enable
3. #创建指定名称的地址池
4. ip pool 名称
5. #确定可分配的IP范围和子网掩码
6. network IP地址 mask 子网掩码
7. #排除指定IP
8. excluded-ip-address 目标起始IP 目标结束IP
9. #默认网关IP
10. gateway-list 网关IP
11. #DNS服务器IP
12. dns-list DNS服务器IP
13. #进入目标接口视图
14. int g编号
15. #开启全局DHCP功能
16. dhcp select global

配置

1. sys
2. int g0/0/0
3. ip add 192.168.30.253 24
4. q
5. dhcp enable
6. ip pool lan30
7. network 192.168.30.0 mask 24
8. excluded-ip-address 192.168.30.253
9. gateway-list 192.168.30.254
10. dns-list 114.114.114.114
11. int g0/0/0
12. dhcp select global

DHCP中继

1. #开启dhcp功能
2. dhcp enable
3. #进入目标接口视图
4. int g编号
5. #开启中继功能
6. dhcp select relay
7. #设置DHCP服务器IP
8. dhcp relay server-ip 目标DHCP服务器IP地址

配置

1. AR3:
2. ip pool lan20
3. network 192.168.20.0 mask 24
4. gateway-list 192.168.20.254
5. dns-list 8.8.8.8
6. q
7. ip route-static 0.0.0.0 0 192.168.30.254
8. AR2:
9. dhcp enable
10. int g0/0/1
11. dhcp select relay
12. dhcp relay server-ip 192.168.30.253
