全景图渲染Vue3+TS使用Photo Sphere Viewer插件实现

遠兮
617 阅读4分钟

前段时间公司某项目需要做全景图展示和图上附加Mark标签，各种地方东拼西凑算是实现了。

1.Photo Sphere Viewer插件安装：

npm install photo-sphere-viewer -S
或
yarn add photo-sphere-viewer -S

2.原始全景图展示

<div id="viewer"></div>
// 全景图的根节点必须要具备宽高
<style> #viewer { width: 100vw; height: 100vh; } </style>

<script lang="ts" setup>
//先导入photo-sphere-viewer插件和它的样式
import { Viewer } from "photo-sphere-viewer";
import "photo-sphere-viewer/dist/photo-sphere-viewer.css";
// 定义视图容器
let viewer: Viewer | null;
//注意这里应该在onMounted初始化，不然可能找不到html元素
onMounted(() => {
    viewer = new Viewer({
      container: "viewer",
      //全景图路径，全景图放置在public路径下的写法；放置在src路径下需要改写为require("路径")
      panorama: '/panorama/vr.jpg',
      navbar: undefined,
      plugins: [],
    })
})
</script>

使用本地的原始全景图资源文件来进行展示初次加载需要很长时间，如果全景图是小于2MB的，这种展示方式的加载稍微能容忍。但是全景图基本上都是高分辨率的高清大图，所以需将全景图进行切片，切成一块块比较小的图片然后按需加载，提高加载速度。

3.全景图切片

①降低初始全景级别分辨率

根据全景图名称（例如vr.jpg）新建一个文件夹（例如vr），然后把原始全景图修改一下尺寸，根据实际开发需要降低全景图的分辨率(例如：1920x1080或2560x1080)，另存为low.jpg，保存到vr文件夹下；

②原始高清大图切片

将原始全景图vr.jpg复制到vr文件夹下，现在将原始全景图切片，切成32列16行，相当于把原始全景图切成32×16也就是512份（根据实际开发需求制定切片方案）。

具体的切片步骤如下：

切片工具可使用ImageMagick(需要下载相关软件后使用cmd命令行切片)或online tool，使用ImageMagick的切片命令在原始全景图vr.jpg的路径下运行cmd命令行：-crop **x** ，这里的切片分辨率（即下方切片命令中的-crop 600x600）需要由切片期望(panorama配置中的cols和rows的值,32列x16行或者其他切片行列数)自行计算。filename用于对切片后的瓦片进行命名，这里使用了官方Demo中的默认命名方式，有兴趣的可自行研究。

magick vr.jpg -crop 600x600 -set filename:tile "%[fx:page.x/600]_%[fx:page.y/600]" -set filename:orig %t %[filename:orig]_%[filename:tile].jpg

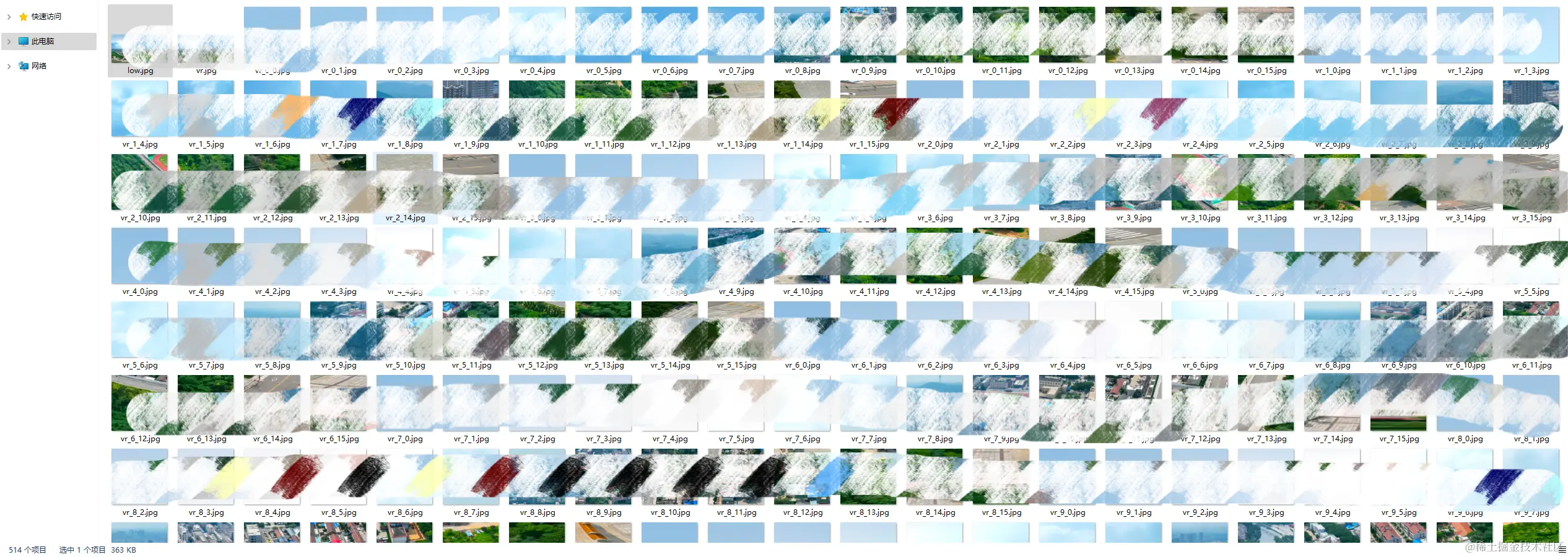

切片效果：


4.加载全景切片

//引入切片适配器
import { EquirectangularTilesAdapter } from "photo-sphere-viewer/dist/adapters/equirectangular-tiles"
// 定义视图容器
let viewer: Viewer | null;
onMounted(() => {
    viewer = new Viewer({
        adapter: EquirectangularTilesAdapter,
        container: "viewer",
        panorama: {
            width: 1200,
            //这里的列数cols和行数rows的值必须是4的幂(8,16,32,64)，最大值为64
            cols: 32,
            rows: 16,
            //这里需要使用降低分辨率后的全景图
            baseUrl: `/panorama/low.jpg`,
            tileUrl: (col:number, row:number) => {
            return `/panorama/vr/vr_${col}_${row}.jpg`
            }
        },
        navbar: undefined,
        plugins: [],
    })
})

此时进入VR场景基本是秒开的，加载时间能缩短到几十毫秒。

5.Photo Sphere Viewer插件——标记插件MarkersPlugin

// 插件导入
import { MarkersPlugin } from "photo-sphere-viewer/dist/plugins/markers";
import "photo-sphere-viewer/dist/plugins/markers.css";

该插件提供了一个强大的标记系统，允许使用可选的工具定义全景图上的点。标记可以动态添加/删除，您可以定义用户点击事件的响应。

该插件提供四种可选的地图标记类型：

①HTML defined with the attribute html

②Images defined with the attribute image、imageLayer

③SVGs defined with the attribute square、rect、circle、ellipse、path

④Dynamic polygons & polylines defined with the attribute polygon 、 polygonPixels、polyline、polylinePixels

viewer = new Viewer({
    adapter: EquirectangularTilesAdapter,
    container: "viewer",
    // panorama: '/vr/low.jpg',
    panorama: {
        width: 1200,
        cols: 32,
        rows: 16,
        baseUrl: "/vr/low.jpg",
        tileUrl: (col: number, row: number) => {
            return `/vr/vr_${col}_${row}.jpg`;
        },
    },
    // navbar: undefined,
    // navbar: ["autorotate", "zoom", "caption", "fullscreen"],
    plugins: [
    [
        MarkersPlugin,
        {
            markers: [
                //HTML类型的地图标记
                {
                    id: "新华书店",
                    longitude: 5.679685955994602,
                    latitude: -0.1118557478031823,
                    html: `<div class="marker-content-container published"></div><div class="init-title">新华书店</div> \n <div class="jump-container"> <image style="height:30px;width:30px" src="/mark/pin-red.png"/>\n </div>\n`,
                    //定义标记朝向其定义位置的放置位置。任何 CSS 位置都有效，例如 或 。bottom center20% 80%
                    anchor: "bottom center",
                    //要在标记上设置的 CSS 属性（背景、边框等），对于Image类型标记忽略
                    style: {
                        maxWidth: "100px",
                        color: "white",
                        fontSize: "20px",
                        fontFamily: "Helvetica, sans-serif",
                        textAlign: "center",
                    },
                    zoomLvl: 1,
                 },
            ],
        },
    ],
    ],
});
//标记事件初始化
const markersPlugin = viewer.getPlugin(MarkersPlugin);
// 事件——单击标记
markersPlugin?.on("select-marker", (e, marker, data) => {
    console.log(`Clicked on marker ${marker.id}`);
    console.log(marker.id.split("-"));
    console.log(dataInJs().find((arry) => arry.name === `${marker.id}`));
    const dec = dataInJs().find((arry) => arry.name === `${marker.id}`)?.dec;
    markersPlugin.updateMarker({
        id: marker.id,
        html: marker.config.html?.replace("pin-red.png", "pin-blue.png"),
        tooltip: {
            content: `\n <div class="marker-tooltip-container">\n <div class="marker-img-continaer">\n \n <div class="scroll-container marker-img-scroll-container "><img style="width:100%;height:100px" src="/mark/${marker.id}.png"/></div>\n \n <p class="marker-title" style="text-align: center">\n ${marker.id}\n </p>\n <p class="marker-description"> 简介：${dec}</p>\n </div>\n `,
            position: "center top",
            trigger: "click",
        },
    });
});
// 事件——已选中标记并且单击其他位置
markersPlugin?.on("unselect-marker", (e, marker) => {
    markersPlugin.updateMarker({
        id: marker.id,
        html: marker.config.html?.replace("pin-blue.png", "pin-red.png"),
    });
});
//取点位置初始化
const position = viewer.getPosition();
viewer.on("click", (e, data) => {
    console.log(
    `${data.rightclick ? "right " : ""}clicked at longitude: ${
        data.longitude
    } latitude: ${data.latitude}` );
    //创建标记
    markersPlugin?.addMarker({
        id: "标点测试",
        longitude: data.longitude,
        latitude: data.latitude,
        html: `<div class="marker-content-container published"></div><div class="init-title">标点测试</div> \n <div class="jump-container"> <image style="height:30px;width:30px" src="/mark/pin-red.png"/>\n </div>\n`,
        anchor: "bottom center",
        style: {
            maxWidth: "100px",
            color: "white",
            fontSize: "20px",
            fontFamily: "Helvetica, sans-serif",
            textAlign: "center",
         },
         zoomLvl: 1,
   });
});

暂时只到这里，因公司项目安排全景图被毙掉了，后续有缘待续……
