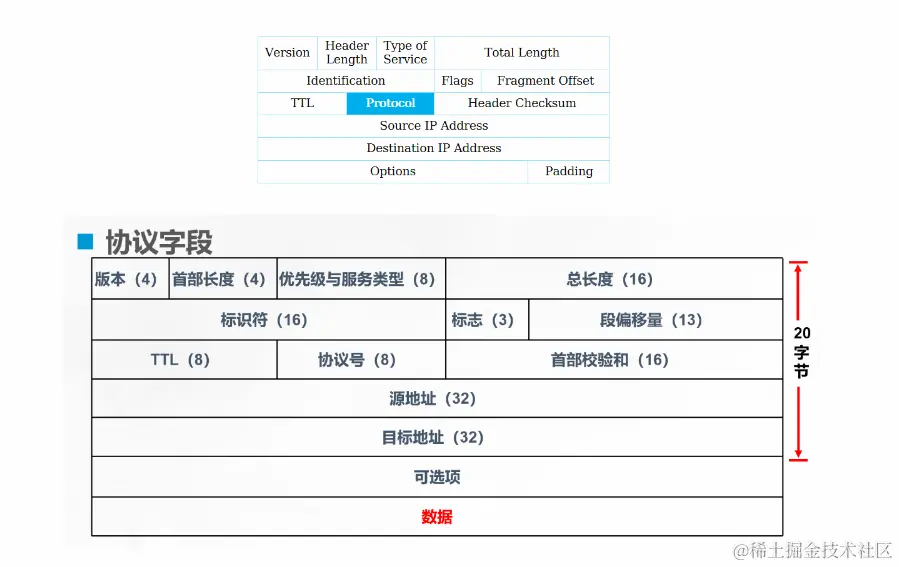

1.IP数据包头

版本号（4bit）：告知IP地址是ipv4地址还是ipv6地址

首部长度（4bit）：告知这个数据包头的长度，由此推断出有无可选项

优先级和服务类型（8bit）：按位被定义

总长度（16bit）：告知IP数据报文的总长度（包括被分片数据在内），最大承载量为1500字节，超过将进行数据分片

片偏移量（13bit）：决定IP分片数据的先后顺序，只能是0或1480的倍数，第一个分片数据发送时偏移量为0，第二个为1480，第三个为2960，以此类推。目的端重组数据包时靠偏移量来按顺序组合分片数据

标志位（3bit）：第一位bit未启用为0,第二位bit如果需要分片第二位为0，不需要分片第二位为,第三位比特为1代表还有后续分片，为0代表为最后一个分片

共有三种情况： 001（需要分片且还有后续分片） 000（需要分片且当前为最后一个分片） 010（不需要分片）

标识符（16bit）：区分不同的IP数据包的分片数据，在目的端重组分片数据时能快速找到同一数据包的分片数据

生存时间TTL（8bit）：范围为1-255；单位为跳数，数据包每经过一台路由器即为一跳，TTL值减一；当TTL为0时，丢弃数据包。

TTL作用是防止数据包在网络中永久的循环，浪费资源，Windows系统TTL一般为128，Linux系统TTL为1-128之间，通常为56,64。

跳点跟踪命令：tracert IP地址

协议（8bit）：区分上层协议；6代表TCP协议，17代表UDP协议

首部校验和（16bit）：校验三层IP包头是否有误

源IP地址（32bit）：指发送数据包的主机地址

目标IP地址（32bit）：指接收数据包的目标主机地址

选项字段（长度可变，0-40Byte）：通常不会使用到，因为IP包头部分的长度单位为32bit，因此可选项字段的长度必须为32bit的整数倍，

当使用时且剩余部分不足32bit会自动填充无用数据来补足32bit。


2.ICMP（Interent Control Message Protocal）协议网络控制消息协议

作用：检测网络中的双向流动性

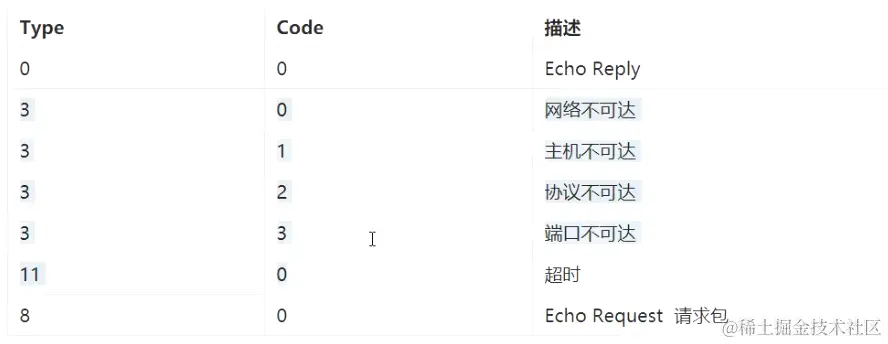

icmp报文type code：请求：8 0

回复：0 0

其余都不通

用法：ping 选项 ip地址

ping -t 一直ping 停止：ctrl+c

ping -n n：ping的次数

ping -l 指定包的大小

用法：tracert ip地址

作用：主要用于查看数据包从源端到目的端的路径信息，从而检查网络连接是否可用。当网络出现故障时，用户可以使用该命令定位故障点。

作用：1.将ip地址转换成mac地址

2.检测ip地址冲突免费ARP

当一个主机配置好ip地址后，会发送一个源地址、目标地址都是是自己的ip地址，通过接受到的消息查看ip地址是否冲突。

ARP报文中

双方之间表示为发送和接受，不是icmp协议中的源地址和目标地址
