一、ICMP协议
1、什么是icmp协议
ICMP全称 Internet Control Message Protocol，中文名为因特网控制报文协议,是ip协议的辅助协议。
2、icmp协议的作用
简单来说就是检查网络中两台主机设备的双向联通性。
3、工作原理
4、ping命令
- ping 选项+ip地址
- ping 默认是长ping
- ping –help 显示帮助命令
- ping -t ip地址 长ping 停止是ctrl+c
- ping -l 指定包的大小
- ping -w 指定等待时间
- ping -n 指定的次数
5、tracert命令
tracert主要是指经过几个路由器
6、冲突域和广播域
----什么是冲突域？
冲突域就是两台设备同时发送消息时，互相干扰，那他们就处于同一个冲突域。
----什么是广播域？
- 一台机器发送广播，所有能收到消息的机器都是在同一个广播域。
- 交换机的所有端口默认在同一个广播域里
- 路由器的每一个端口都是一个独立的广播域。
7、icmp扩展

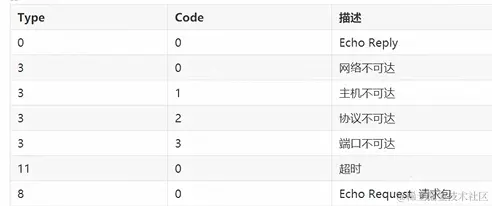

icmp字段有type 和code,type是包的类型、code是包的具体状态。
- type 8是请求;
- type 0是回复;
- type 3、11都是一些报错的信息。
8、小tips
- icmp既不属于tcp，也不属于udp。 icmp是在三层网络层，tcp/udp是在四层，所有icmp既不属于tcp，也不属于udp。
- 所有协议中，只有tcp和udp有端口号。
- tcp80和udp80不是一个东西。
- ping的通，一定通;Ping不通，不一定不通。
二、ARP协议
1、什么是ARP协议
arp协议是地址解析协议，也是三层协议，它会在所有报文发送之前，先发送。
2、ARP协议的作用
-
将ip地址转换成mac地址
-
检测ip地址冲突

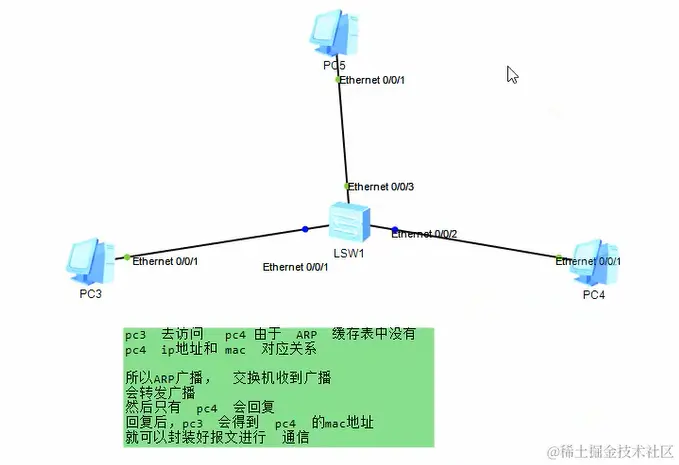

3、工作原理
4、小tips
ARP协议中没有源和目的，只有发送方和目的方。
三、IP数据包格式
1、IP长度
20字节的固定部分，和40字节的可变长度，所以ip数据的最大长度是20+40=60字节。
ip数据包的长度是由可选项决定的，可变长度指的就是可选项。
2、IP数据包协议字段
- 版本号（4bit）：指的是ip协议版本，目前使用的是ipv4，表示为0100，十进制对应的就是4。
- 首部长度（4bit）：指的是ip的包头长度，也就是ip的长度，为4
- 优先级：在数据中划分一定的优先级，比如开车的导航和听歌，肯定导航优先。
- 标识符：用于标志一个数据包，用来区分是不是同一组
- 标志：和标识符一起传递，这个包里可能有很多片，标志是标识最后一片
- 段位偏移：根据距离来判断，存储的时候具体放到什么位置，作用是重组数据。 标识码、标志、段位偏移3个合力完成了数据包的分配重组。
- TTL：生命周期（time to live），可以防止一个数据包在网络中无限循环的转发下去，没经过一个路由器-1，当ttl值为0时，该数据包将被丢弃。
- 协议号：封装的上层哪个协议？ICMP:1 TCP:6 UDP:7
- 首部校验和：只检查数据包的首部。
3、小tips
- 在三层原理，二层交换机拆不了生命周期，因为它解不了上层的数据，是看不懂ip头部的，只能解自己当前二层的数据。
- 交换机只有二层和三层，3层交换机是路由器和交换机的结合体。
