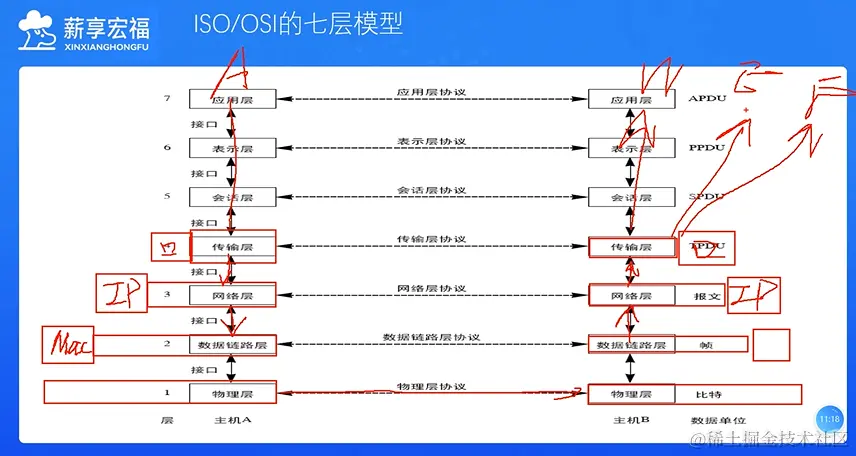

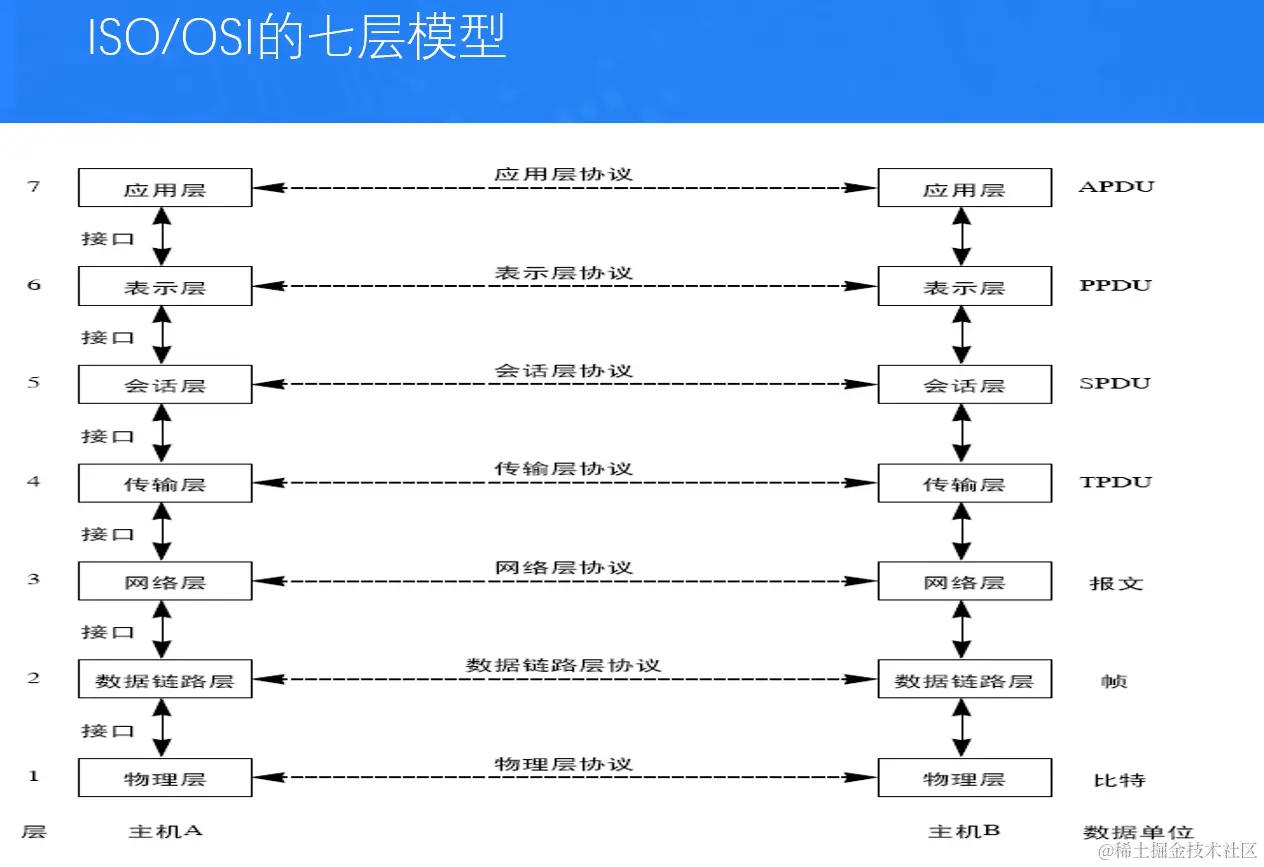

ISO/OSI七层模型

OSI:开放系统互联

注意事项

1. 上三层是为用户提供服务的，下四层负责实际数据传输

2. 下四层的传输单位：

   1. 传输层：数据段（报文）
   2. 网络层：数据包（报文分组）（大小不超过$2^{16}$=65535Byte）
   3. 数据链路层：数据帧
   4. 物理层：比特

3. 越上层的设备越智能，能识别当前层以下的所有协议，越贴近用户。越下层的设备越傻瓜，越贴近硬件。

4. 数据发送时，数据从上层向下传输
   数据接收时，数据从下层向上层传输

5. 数据不能跨层传递，每层之间通过逻辑的接口传递

6. 物理层负责实际数据传递，其他层只是逻辑对应

7. OSI模型只是理论模型，不能对应实际协议或硬件

死亡之ping：ping命令发送一个65535字节的数据包，直接死机。

数据传输：

交换机通信原理

• 设备和协议分层

  • 基本功能
    • 路由器（Router）：用于不同逻辑网段通信，会分割广播域。
    • 交换机（Switch）：用于相同逻辑网段通信，不会分割广播域。

    网络层：     设备：路由器    协议：IP地址
    数据链路层：     设备：交换机    协议：MAC地址

• 电脑A与电脑B通信

  • 电脑A----S1----电脑B

  电脑A封装数据：

  • 端口：
    • Sport（原端口）：随机端口（大于10000）
    • Dport（目标端口）：（通过不同网络程序决定的）（本质上还是人告诉的）
  • IP：
    • SIP： A（已知）
    • DIP： B（公网：DNS解析）（局域网：查询或询问）
  • MAC
    • SMAC： A（已知）
    • DMAC： B（查询本机MAC地址表）（ARP广播）

交换机的MAC地址：

• 二层交换机：整个交换机只有一个MAC地址，此MAC不能作为网络访问目标。只能用于交换机之间特殊运算。
• 三层交换机：当做路由器对待，每个接口拥有独立的MAC地址（每个接口可以配置IP地址），可以作为网络访问目标。

查询未知MAC地址的方式

• 电脑：顺序执行
  • 查询本机MAC地址表（IP---MAC）（临时生效，重启生效）（直接访问才会建立）
  • 使用ARP协议（地址解析协议：已知IP查找MAC）
• 交换机（顺序执行）
  • 查询本机MAC地址表（接口号--MAC）（临时生效）
  • 泛洪

泛洪和广播

• 广播：广播是网络层的广播，广播的是IP地址
  • 广播地址：
    • 全网段广播地址：255.255.255.255
    • 单网段广播地址：192.168.50.255
• 泛洪：泛洪是数据链路层的泛洪，泛洪的是MAC地址
  • 泛洪地址： FF-FF-FF-FF-FF-FF 广播域：广播可以到达的范围mochu
