GIS算法的计算几何基础（1）

一、实验目标

1. 矢量叉积计算

要求从键盘上输入数据，计算叉积

分析输入两个矢量的坐标信息，输出其二者的叉积，应用矢量叉积公式

2. 折线拐向判断

要求从键盘上输入数据，判断其拐向

分析输入折线的端点坐标，输出折线的拐向信息，应用矢量叉积公式

3. 判断矩形是否包含点

要求从键盘上输入点与矩形，判断点是否在矩形内

分析输入点坐标和矩形的一对对顶点，输出点是否在矩形内的判断结果

二、基本原理

1. 矢量叉积计算

2. 折线拐向判断

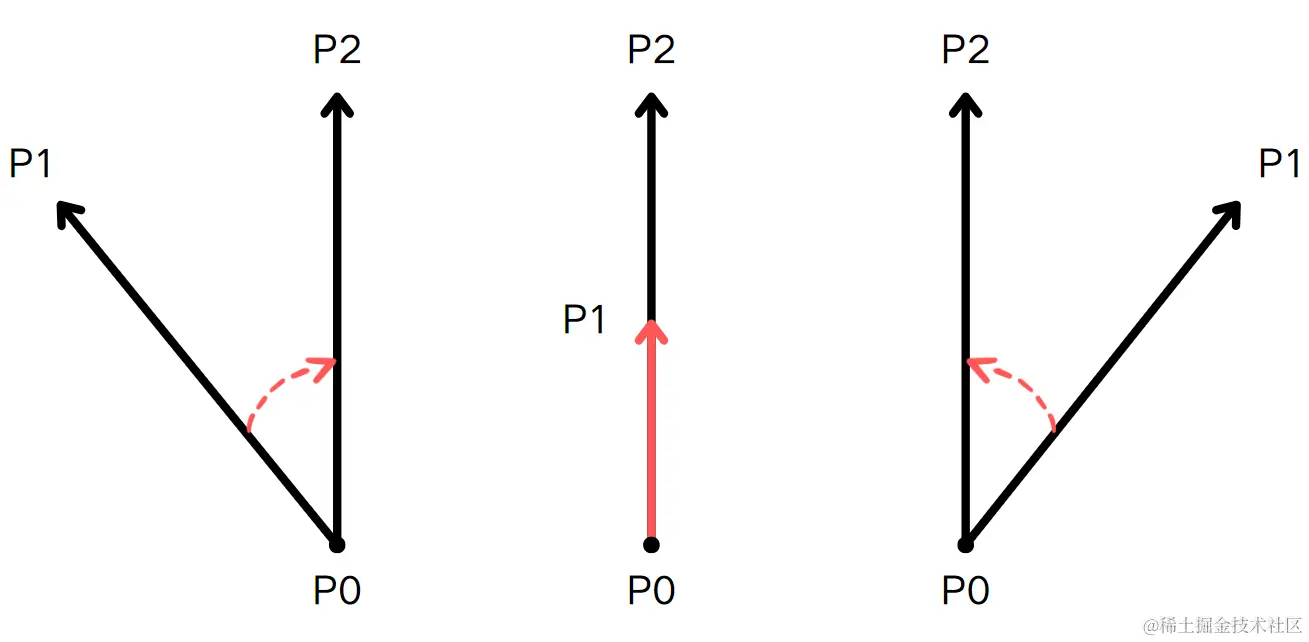

将两段折线$P_0P_1$、$P_0P_2$抽象成两个矢量P、Q，由矢量叉乘的定义：

① $P×Q > 0$，P在Q的顺时针方向 => 折线在$P_1$处右拐

② $P×Q = 0$，P与Q共线 => $P_0、P_1、P_2$三点共线

③ $P×Q < 0$，P在Q的逆时针方向 => 折线在$P_1$处左拐

转化为数学表达式： $P_0(x_0, y_0)、P_1(x_1, y_1)、P_2(x_2, y_2) => P×Q = (x_2-x_0)(y_1-y_0) - (x_1-x_0)(y_2-y_0)$

3. 判断矩形是否包含点

在坐标系中，确定一个矩形需要四个参数：$x_{min}、x_{max}、y_{min}、y_{max}$，仅需一对对顶点即可获取上述的四个参数，如：

$P_1、P_1': x_1 = x_{min} 、y_1 = y_{min} 、x_1' = x_{max} 、y_1' = y_{max}$

$P_2、P_2': x_2 = x_{min} 、y_2 = y_{min} 、x_2' = x_{max} 、y_2' = y_{max}$

若$x_{min} < x_0 < x_{max}$且$y_{min} < y_0 < y_{max}$则点在矩形内部

三、实现思路

1. 矢量叉积计算

① 用结构体来保存矢量，为保障程序处理数据的多样性，矢量的两个分量使用双精度类型来定义

typedef struct {
    double x;
    double y;
} Vector;

② 运用“原理”中推出的数学表达式，编写函数计算矢量叉积

double operation(Vector v1, Vector v2){
   return (v1.x*v2.y) - (v1.y*v2.x);
}

③ 在主函数中读入用户输入的矢量，并调用运算函数计算出结果，将结果打印出来

int main(){
   Vector v1,v2;
   printf("请输入第一个矢量：");
   scanf("%lf,%lf",&v1.x,&v1.y);
   printf("请输入第二个矢量：");
   scanf("%lf,%lf",&v2.x,&v2.y);

   double result = operation(v1,v2);
   printf("叉乘结果为%.1lf\n",result);
   return 0;
}

2. 折线拐向判断

① 用结构体来保存线段的端点，为保障程序处理数据的多样性，点的x、y坐标值使用双精度类型来定义

typedef struct {
    double x;
    double y;
} Point;

② 构造函数来判断折线的拐向。将折线抽象成共起点的两个矢量，使用矢量叉乘结果（转为整型）的正负来判断折线的拐向，并直接打印出来

void Judge(Point P1, Point P2, Point P0){
    int product;
    product= (int)(P2.x-P0.x)*(P1.y-P0.y)-(P1.x-P0.x)*(P2.y-P0.y);

    if(product>0){
        printf("折线在P1点右拐");
    }

    else if(product<0)
        printf("折线在P1点左拐");
    else if(product==0)
        printf("三个点在一条直线上");
}

③ 在主函数中读入用户输入的矢量，并调用运算函数计算出结果

int main(){
    //输入线段的两个点P1和P2
    Point P1,P2,P0;
    printf("请依次输入线段的顶点和两个端点\n");
    scanf("%lf,%lf",&P0.x,&P0.y);
    scanf("%lf,%lf",&P1.x,&P1.y);
    scanf("%lf,%lf",&P2.x,&P2.y);

    //使用函数进行判断
    Judge(P1, P2, P0);
    return 0;
}

3. 判断矩形是否包含点

① 用结构体来保存线段的端点，为保障程序处理数据的多样性，点的x、y坐标值使用双精度类型来定义

typedef struct {
    double x;
    double y;
} Point;

② 构造最大最小值函数用于判断矩形对顶点坐标的最大最小值

double Max(double x, double y){
    return x>y?x:y;
}

double Min(double x, double y){
    return x<y?x:y;
}

③ 构造函数判断点是否在矩形中。由前文中的“原理”可知，仅需一对对顶点即可确定矩形的坐标范围，使用flag变量返回0和1来表达是和否

int Judge(Point P1, Point P2, Point P0){
   int flag;
   if (((P1.x<=P0.x)&&(P1.y<=P0.y))&&((P2.x>P0.x)&&(P2.y>P0.y)))
      return flag=1;
   else
      return flag=0;
}

④ 在main函数中获取用户输入的信息，调用最大最小值函数确定矩形的范围，将值传递进判断函数中进行判断，最后输出判断结果

int main(){
   //输入线段的两个点P1和P2
   Point P1,P2;
   double x1,x2,y1,y2;
   printf("请输入矩形的两个对顶点\n");
   scanf("%lf,%lf",&x1,&y1);
   getchar();  // 吸收回车键
   scanf("%lf,%lf",&x2,&y2);
   getchar();  // 吸收回车键

   P1.x = Min(x1,x2);
   P2.x = Max(x1,x2);
   P1.y = Min(y1,y2);
   P2.y = Max(y1,y2);

   //输入待判断的点坐标
   Point P0;
   printf("请输入待判断的点坐标\n");
   scanf("%lf,%lf",&P0.x,&P0.y);

   //使用函数进行判断
   int judgement = Judge(P1, P2, P0);
   if(judgement)
      printf("点在矩形内部");
   else{
      printf("点在矩形外部");
   }

   return 0;
}

四、测试及运行

1. 矢量叉积计算

验证数据选取$P_1(1,1)、P_2(1,2)$，计算结果应为1.0，使用程序运行该组数据，输出结果与预期结果一致。

2. 折线拐向判断

验证数据选取$P_0(1,1)、P_1(1,2)、P_2(2,1)$以及$P_0(1,1)、P_1(2,1)、P_2(1,2)$，两次的结果应分别为右拐和左拐，使用程序运行该组数据，输出结果与预期结果一致。

3. 判断矩形是否包含点

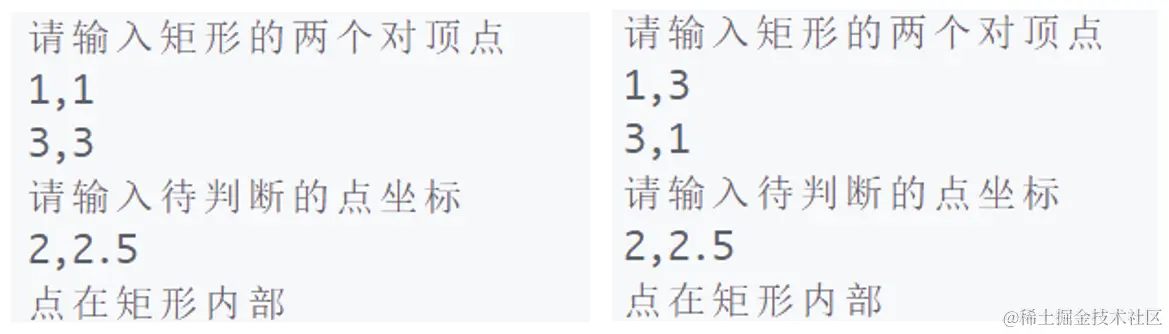

验证数据选取以点$(1,1)、(1,3)、(3,3)、(3,1)$为顶点的矩形和点$P_0(2,2.5)$，为确保不同对顶点能得到相同的结果，分别输入了主对角线对顶点以及副对角线对顶点，均得到相同且正确的结果
