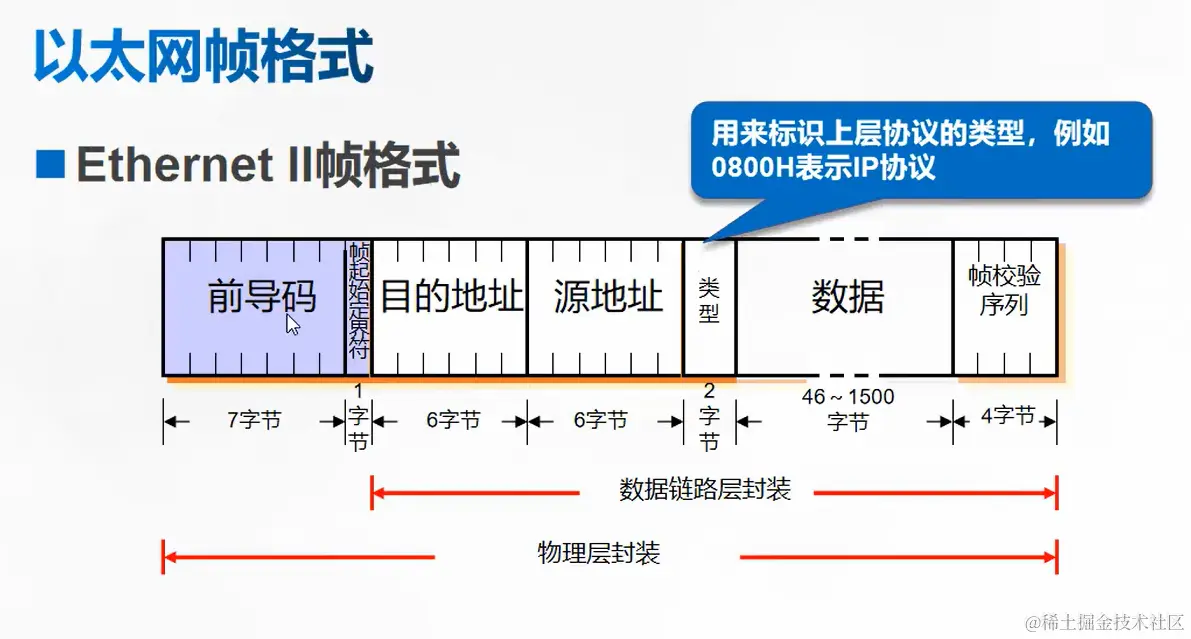

1.数据链路层的功能

• 数据链路的建立、维护与拆除
• 帧包装、帧传输、帧同步
• 帧的差错恢复
• 流量控制

2.mac地址格式

• mac地址的地址长度为48bit，表现为16进制
• 前端后端的含义

前24bit-----厂家的编码

后24bit-----某个批次的网卡

• MAC地址的第8个bit如果为

0---单播MAC地址

1---组播MAC地址

• 数据链路层广播MAC---FF-FF-FF-FF-FF-FF

FF-FF-FF-FF-FF-FF 48 个1

255.255.255.255 32个1

3.交换机

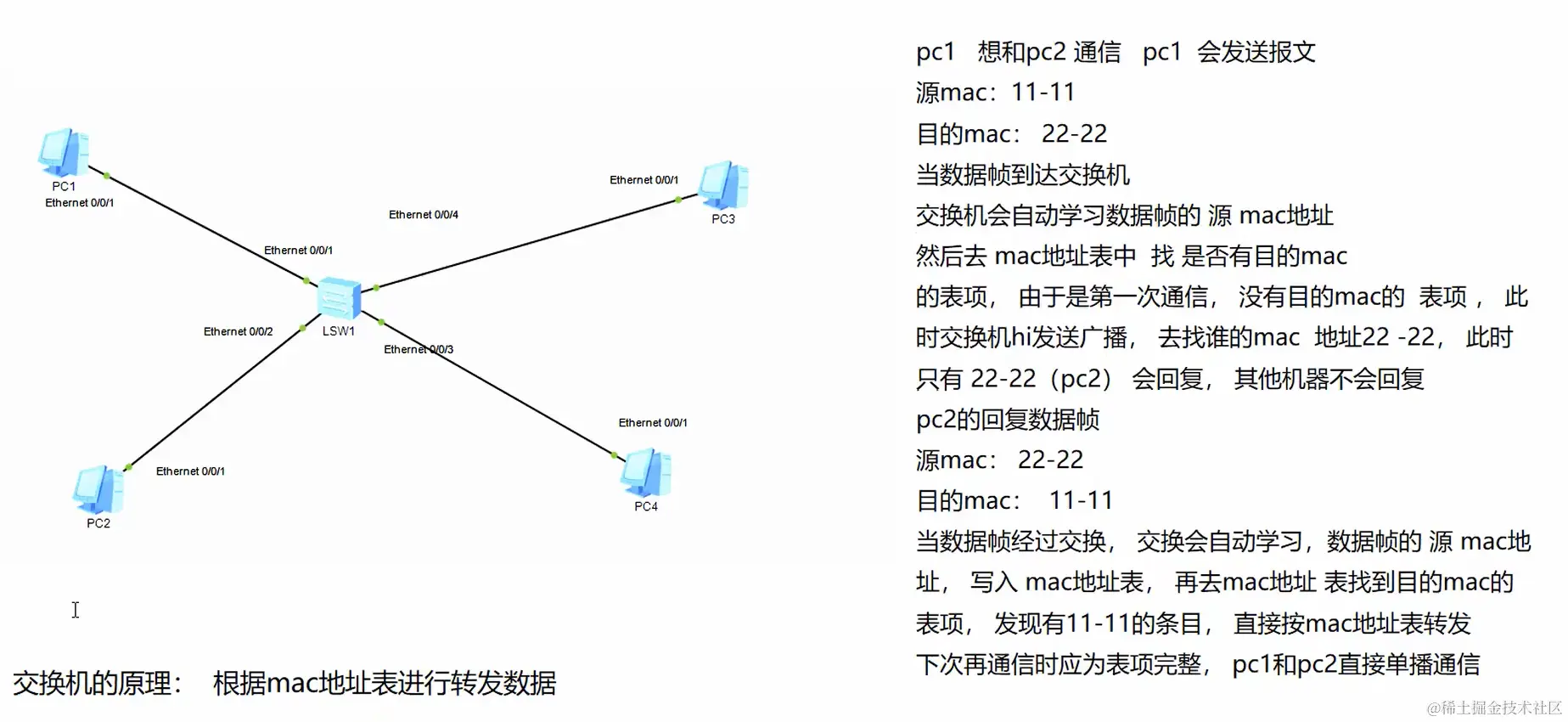

3.1交换机工作原理

根据mac地址表进行转发数据

3.2交换机四大功能

• 学习功能---------数据帧经过交换机，交换机会自动学习数据帧的源mac地址
• 转发功能---------数据帧经过交换机，会在mac表中查找数据帧的目的mac，查找成功，会从相应的接口转发数据
• 查询功能（泛洪）---------数据帧经过交换机，会在mac表中查找数据帧的目的mac，查找失败，会从所有接口转发相同数据（泛洪）
• 刷新功能---------交换机默认300s刷新一次mac地址表

3.3交换机常用命令

• < 用户视图 > 查询； 不能修改配置
• [ 系统视图 ] 查询； 修改配置
• 接口模式 主要是配置ip地址 （只有三层交换机可以配置）

用户视图模式<Huawei>切换至系统视图模式[Huawei]
<Huawei>system-view   (可缩写为sys)
退回用户视图
[Huawei]quit   (可缩写为q)
或ctrl+z

1、关闭华为的信息提示
<Huawei>undo terminal monitor
或者
[Huawei]undo info-center enable

2、配置主机名（对交换机改名）
<Huawei>sys
[Huawei]sysname 自定义的名字

3、历史命令查询
[Huawei] display history-command

4、进入接口模式并查看信息
<Huawei>sys
[Huawei]int e0/0/1
[Huawei-GigabitEthernet0/0/1]dis this        ####查看当前视图下的配置信息

5、保存配置
<Huawei>save

6、状态信息查询
<Huawei>display version          ####查看VRP版本
<Huawei>display users            ####查看用户终端信息

7、配置文件管理命令
[Huawei]display saved-configuration          ###查看设备保存的信息
[Huawei]display current-configuration        ###查看设备当前配置的信息
<SW1>save							    ###保存配置
<Huawei>reset saved-configuration           ###擦除存储设备中的配置文件(初始化)
<Huawei>compare configuration               ###比较当前配置信息与存储设备中的保存文件是否一致

8、永不超时
[Huawei]user-interface console 0
[Huawei-ui-console0]idle-timeout 0 0

9、配置双工及速率命令
<Huawei>sys
[Huawei]int g0/0/1
[SW1-Ethernet0/0/1]undo negotiation auto    ###关闭自动协商
[SW1-Ethernet0/0/1]speed 100                ###调至速率100M
[SW1-Ethernet0/0/1]duplex full              ###调至全双工模式， 解释：full：Full-Duplex（全双工模式）   half：Half-Duplex（半双工模式）
