交换机基本原理和配置

交换机基本原理

1.MAC地址：

1.MAC地址介绍

MAC地址（Media Access Control address）是网络设备的物理地址，用于在局域网中唯一标识网络设备。MAC地址通常由12个十六进制数字组成，例如：00:1A:2B:3C:4D:5E。MAC地址是设备出厂时就固定的，用于在局域网中进行通信和识别设备。MAC地址是设备的唯一标识。MAC地址的地址长度为48bit,表现为16进制。

2.MAC地址前后端

前24bit-----厂家的编码

后24bit-----某个批次的网卡

网络分级设计模型的三层架构

核心层：高速转发数据

汇聚层：协助核心层转发数据

接入层：让更多的设备接入网络

2.交换机本质:根据mac地址进行转发数据

二层交换机看不懂ip地址

3.交换机四大功能

1.学习功能：数据帧经过交换机，交换机会自动学习数据帧的源mac地址。（第一次通信时mac地址表为空）

2.转发功能：数据帧经过交换机，会在mac表中查找数据帧的目的mac地址，查找成功，会从相应的接口转发数据。

3.查询功能（泛洪=广播）：数据帧经过交换机，会在mac表中查找数据帧的目的mac地址，查找失败，会在所有接口转发相同数据（泛洪）。

4.刷新功能：交换机默认300s一次刷新一次mac地址表。

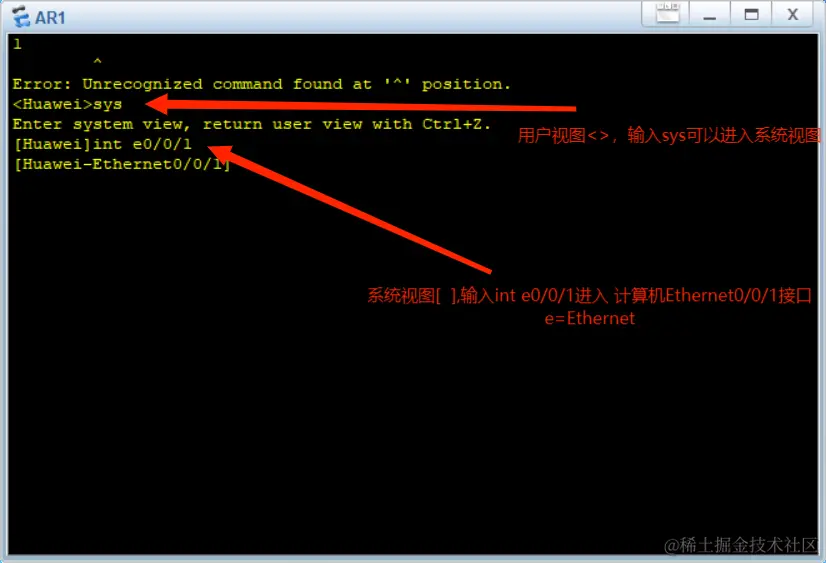

2.交换机视图

1.<用户试图> ------------只能查询 不能修改配置。用户视图模式切换至系统视图模式[Huawei] sys（system-view）

2.[系统视图]---------------可以修改配置

3.接口模式------------------主要用来配置ip地址

4、历史命令查询 [Huawei] display history-command

5、配置主机名 system-view [Huawei] sysname Router1

6、状态信息查询 display version ####查看VRP版本 display users ####查看用户终端信息

7、进入接口模式并查看信息 sys [Huawei]int e0/0/1 [Huawei-GigabitEthernet0/0/1]dis this ####查看当前视图下的配置信息

8、配置文件管理命令 [Huawei]display saved-configuration ###查看设备保存的信息 [Huawei]display current-configuration ###查看设备当前配置的信息 reset saved-configuration ###擦除存储设备中的配置文件(初始化) compare configuration ###比较当前配置信息与存储设备中的保存文件是否一致

9、关闭华为的信息提示中心 [Huawei]undo info-center enable 或者 undo terminal monitor 缩写u t m

10、永不超时 [Huawei]user-interface console 0 [Huawei-ui-console0]idle-timeout 0 0

11、配置双工及速率命令 sys [Huawei]int g0/0/1 [SW1-Ethernet0/0/1]undo negotiation auto ###关闭自动协商 [SW1-Ethernet0/0/1]speed 100 ###调至速率100M [SW1-Ethernet0/0/1]duplex full ###调至全双工模式， 解释：full：Full-Duplex（全双工模式） half：Half-Duplex（半双工模式）

12、保存配置 save

13、设置远程登录密码 [Huawei]user-interface vty 0 4 #0是初始值，4是结束值。表示可同时打开5个会话进入交换机去配置命令 [Huawei-ui-vty0-4]authentication-mode password [Huawei-ui-vty0-4]set authentication password simple 222 [Huawei-ui-vty0-4]user privilege level 3 [Huawei-ui-vty0-4]dis this
