AsmTrace 实现原理
涉及知识点：
gradle 插件开发。
asm修改字节码。了解一些字节码知识。
小工具：
android studio查看字节码插件：ASM Bytecode Viewer
1.概述
实现一个gradle插件，通过Asm对所有类的方法插桩。
在方法的入口插入代码：Trace.beginSection("className#$methodName")
在方法的出口插入代码：Trace.endSection()
ps：AsmTraceStack.beginTrace，AsmTraceStack.endTrace中分别调用了Trace.beginSection，Trace.endSection
2.项目结构
AsmTrackPlugin:gradle插件
lib_asmtrack:java module,要插桩的类，以及trace相关逻辑。
2.插件实现
2.1 编写Plugin，Transform
编写gradle Plugin，通过Transform，遍历所有文件夹中的类，以及jar包中的类，对每个类的方法插桩。
class AsmTrackPlugin implements Plugin<Project> {
void apply(Project project) {
...
//register this plugin
android.registerTransform(transformImpl)
...
}
}
class ASMTransform extends Transform {
...
// 核心方法
@Override
void transform(TransformInvocation transformInvocation) throws TransformException, InterruptedException, IOException {
super.transform(transformInvocation)
...
// 获取输入源
Collection<TransformInput> inputs = transformInvocation.getInputs()
ClassLoader classLoader = createClassLoader(project, inputs)
inputs.forEach(transformInput -> {
//处理所有文件夹中的类
transformInput.getDirectoryInputs().forEach(directoryInput -> {
try {
System.out.println("------directoryInput = " + directoryInput)
HandleDirectoryInputBusiness.traceDirectory(classLoader, directoryInput,
transformInvocation.getOutputProvider(),
new Config())
} catch (IOException e) {
...
}
})
//处理所有jar包中的类
transformInput.getJarInputs().forEach(jarInput -> {
try {
System.out.println("------jarInput = " + jarInput)
HandleJarInputBusiness.traceJarFiles(classLoader, jarInput,
transformInvocation.getOutputProvider(),
new Config())
} catch (IOException e) {
...
}
})
})
}
...
}
2.2 函数插桩
通过MethodVisitor，访问函数入口和出口，分别插入相应代码。
实现类：com.wuzhu.asmtrack.MethodEnterAndExitAdapter
public class MethodEnterAndExitAdapter extends AdviceAdapter {
private final String className;
private final String methodName;
private final int localVarSlot;
public MethodEnterAndExitAdapter(final int api, final MethodVisitor mv,
final int access, final String methodName, final String desc,
final String className) {
super(api, mv, access, methodName, desc);
this.className = className;
this.methodName = methodName;
//增加一个本地变量槽
localVarSlot = newLocal(Type.getType(String.class));
}
@Override
protected void onMethodEnter() {
super.onMethodEnter();
//函数入口插桩trace begin
insertBeginSection();
}
private void insertBeginSection() {
String traceName = InsertCodeUtils.generatorName(className, methodName);
InsertCodeUtils.insertBegin(traceName, mv, localVarSlot);
}
@Override
protected void onMethodExit(int opcode) {
super.onMethodExit(opcode);
//函数出口插桩trace end
insertEndSection();
}
private void insertEndSection() {
InsertCodeUtils.insertEnd(mv, localVarSlot);
}
}
2.3 插桩实现

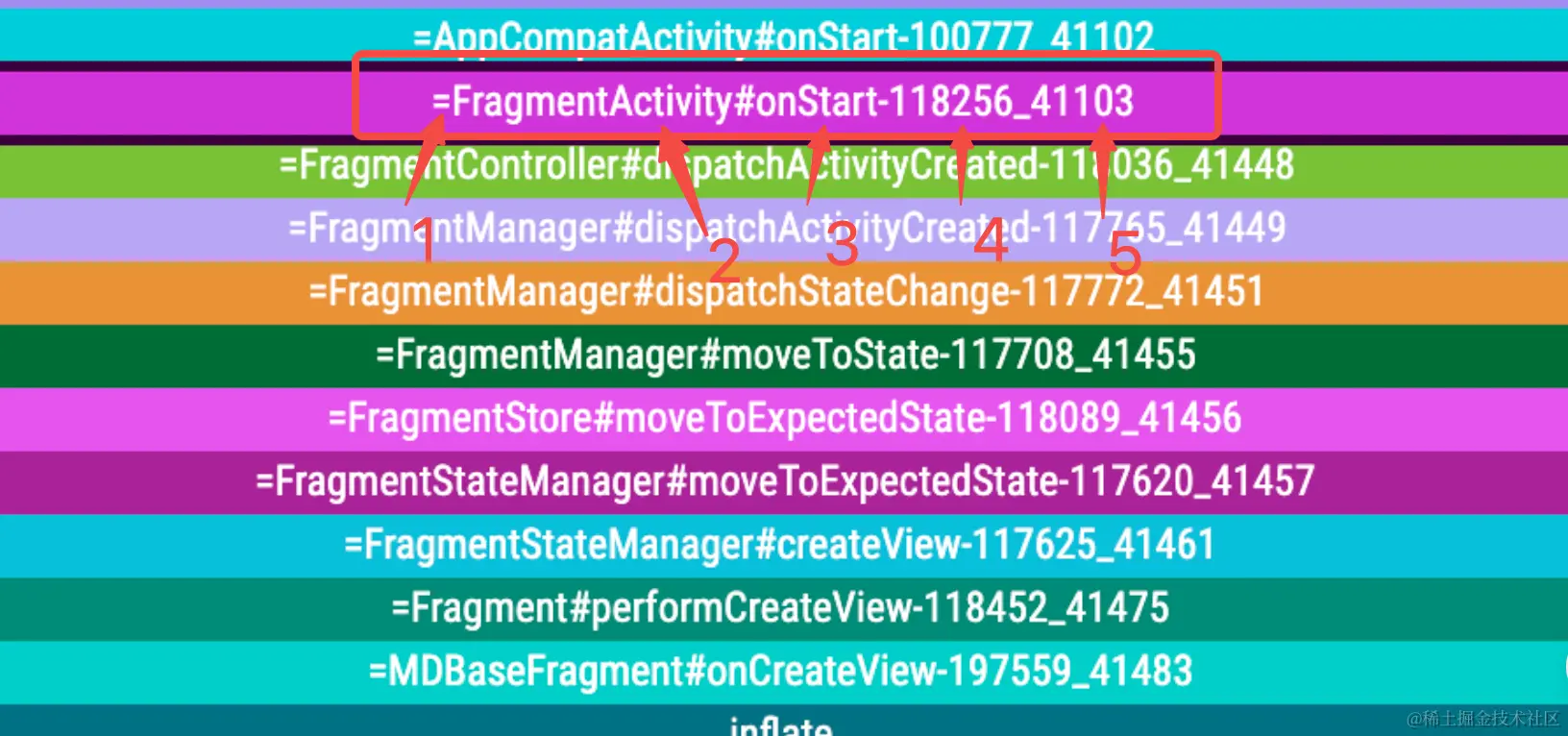

2.3.1.trace名称生成规则。
=FragmentActivity#onStart-118256_41103
1."=":用于区分是自己插入的trace还是android系统trace。
2.类名，不包含包名。
3.方法名。
4.遍历每个方法时，生成的num，可用于区分重载的函数。
5.运行时，进入函数时，生成的num，用于区分递归调用。
正常的递归调用，没有这一部分也能正常work；
但是出现异常时，这部分能保证trace的正确性。
2.3.2.插桩实现
@JvmStatic
fun beginTrace(name: String?):String? {
...
return newName
}
@JvmStatic
fun endTrace(newName: String?) {
...
}

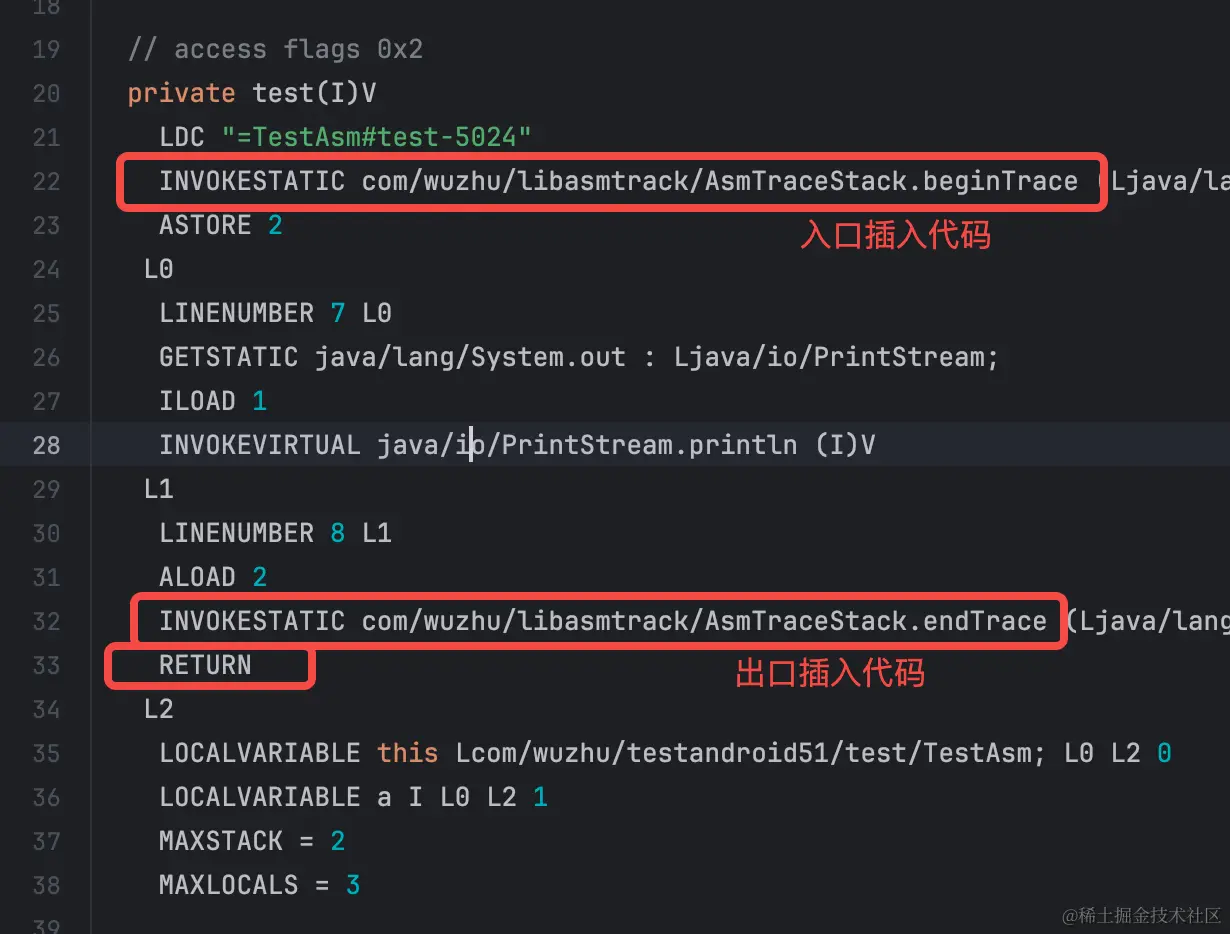

以上是要插桩的java源码，注意beginTrace有返回值，返回值会作为参数传递给endTrace。 对于一个函数，插桩前后会是下面的样子：
插桩前：
private void test(int a) {
System.out.println(a);
}
插桩后：
private void test(int a, int b) {
String var3 = AsmTraceStack.beginTrace("=TestAsm#test-5025");
System.out.println(a + b);
AsmTraceStack.endTrace(var3);
}
从插桩后的代码可以看出，会增加一个局部变量var3。
//com.wuzhu.asmtrack.utils.InsertCodeUtils
@JvmStatic
fun insertBegin(traceName: String, methodVisitor: MethodVisitor, localVarSlot: Int) {
println("------=== name = $traceName")
methodVisitor.visitLdcInsn(traceName)
methodVisitor.visitMethodInsn(
INVOKESTATIC,
"com/wuzhu/libasmtrack/AsmTraceStack",
"beginTrace",
"(Ljava/lang/String;)Ljava/lang/String;",
false
)
//将返回值，存到新增的局部变量
methodVisitor.visitVarInsn(ASTORE, localVarSlot)
}
@JvmStatic
fun insertEnd(methodVisitor: MethodVisitor, localVarSlot: Int) {
//读取新增的局部变量
methodVisitor.visitVarInsn(ALOAD, localVarSlot)
methodVisitor.visitMethodInsn(
INVOKESTATIC, "com/wuzhu/libasmtrack/AsmTraceStack", "endTrace", "(Ljava/lang/String;)V", false
)
}
以上是插桩代码，这句代码“methodVisitor.visitVarInsn(ASTORE, localVarSlot)”，会将AsmTraceStack.beginTrace返回值，存到新增的局部变量，asm会重新计算栈帧（重新计算局部变量表和操作数栈）。
LocalVariablesSorter参考文章：Java ASM系列：（039）LocalVariablesSorter介绍
3.方法异常trace end处理
3.1 问题
一个java方法，只有一个入口，但是出口，可能有两个：
1.正常return；2.抛出异常。
上图字节码对应的java代码：
public int testThrowException(int a, int b) throws Exception {
if (a > 100) {
throw new Exception("test throw");
} else {
return a + b;
}
}
原本的方案是：
在入口1处，插入Trace.beginSection。
在入口 2 & 3 出，分别插入Trace.endSection。
对于上面那种显示定义了"throw new Exception..."，可以保证begin，end成对调用；
但是，对于运行时抛出的异常，无法处理，最终会导致Trace.endSection调用次数 < Trace.beginSection,导致的后果就是：出现运行时异常时，很多函数没有正常end。
3.2 解决方案
每个函数生成一个唯一name标识（见2.3.1.trace名称生成规则），定义一个栈，进入函数时，将name入栈，函数结束时，去栈中找对应的name，找到后，栈中name及以上全部出栈。如此，即使中间函数出现异常，缺少调用Trace.endSection，但当有函数正常结束时，会多次调用Trace.endSection，从而保证Trace.beginSection & Trace.endSection一一对应。
详细实现见：com.wuzhu.libasmtrack.AsmTraceStack
AsmTrace 使用说明
1 适用场景
插件适用于debug环境中，对于已知卡顿场景，能检测出所有函数耗时情况（除了android系统函数），通过perfetto，打开函数时序图，可精确定位哪个方法耗时。 例如： 启动优化（能统计出所有启动时的函数耗时情况）。 切换Activity慢。 列表快速滑动等等已知卡顿场景。
此插件不建议release中使用。
2 插件使用
2.2 初始化
在application中调用 com.wuzhu.libasmtrack.AsmTraceInitializer.init
3 性能分析
Perfetto入门
Perfetto官网
Perfetto trace 数据保存位置 /data/local/traces
拉取trace数据：
adb pull /data/local/traces
效果图:
4 相比与Debug.startMethodTracing，Debug.startMethodTracingSampling优势。
Debug trace 存在的问题：
- Debug.startMethodTracing有兼容性问题，有些手机录制的Trace文件，profile打不开。
- 对于性能一般的手机，检测功能复杂的界面时，直接卡到无法使用。 使用Debug.startMethodTracingSampling，增大采样间隔卡顿问题能缓解一些，但是又会丢失精度，测试了一个性能差的手机，间隔要1s卡顿才能缓解。 ps:Debug.startMethodTracingSampling 会 suspend all thread。
本插件解决的问题：
插件虽然会整体拖慢执行速度，但不会像Debug.startMethodTracing那样直接卡到无法使用，且没有兼容性问题，没有采样精度问题。

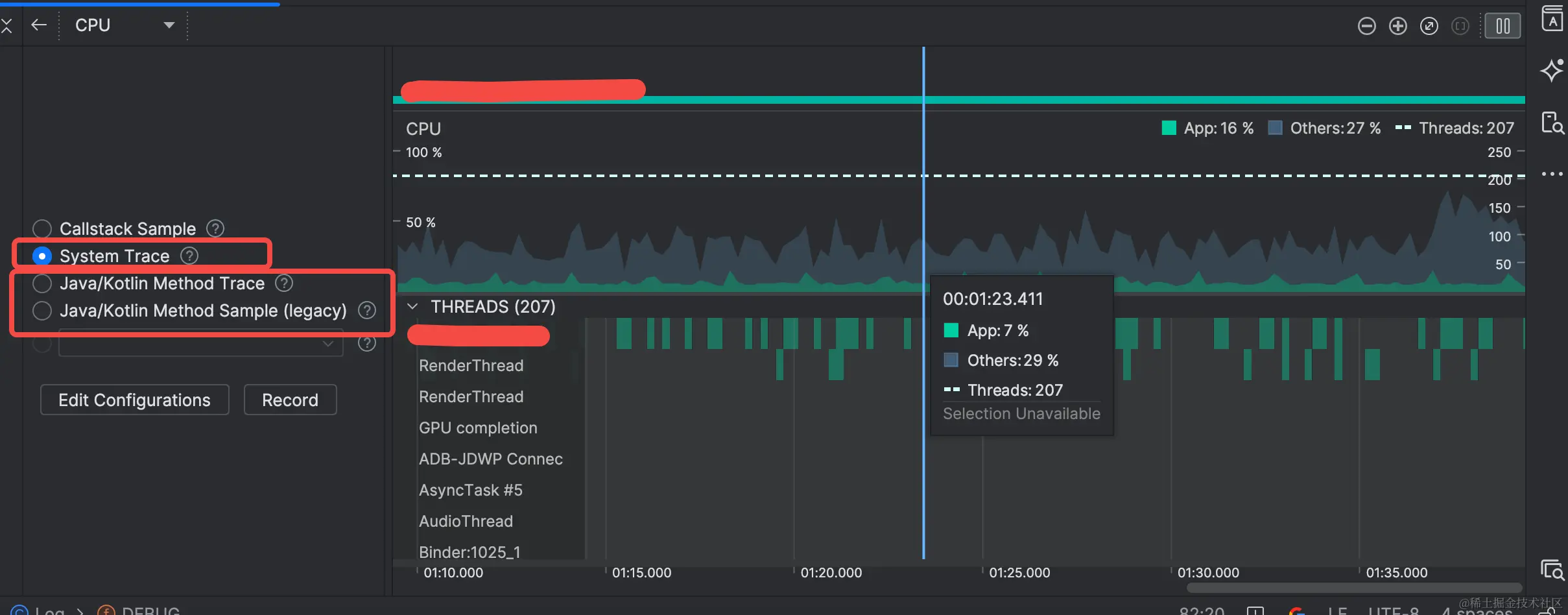

ps:如图
AsmTrace插件是对“System Trace”的扩展。
Debug.startMethodTracing 对应的是 “Java/Kotlin Methode Trace”。
Debug.startMethodTracingSampling 对应的是 “Java/Kotlin Methode Sample”。
TODO
发布到maven仓库。
