1.1 Netty概述

Netty是一个被广泛使用的，基于NIO的Java网络应用编程框架，Netty框架可以帮助开发者快速、简单的实现客户端和服务端的网络应用程序。

特点：

  • API简单易用：支持阻塞和非阻塞的socket
  • 基于事件模型：可扩展性和灵活性更强
  • 高度定制化的线程模型：支持单线程和多线程
  • 高通吐、低延迟、资源占用率低
  • 完整支持SSL和TLS
  • 学习难度低

应用场景：

  • 互联网行业：分布式系统远程调用，高性能的RPC框架
  • 游戏行业：大型网络游戏高性能通信
  • 大数据：hadoop的高性能通信和序列化组件Avro的RPC框架

1.2 线程模型

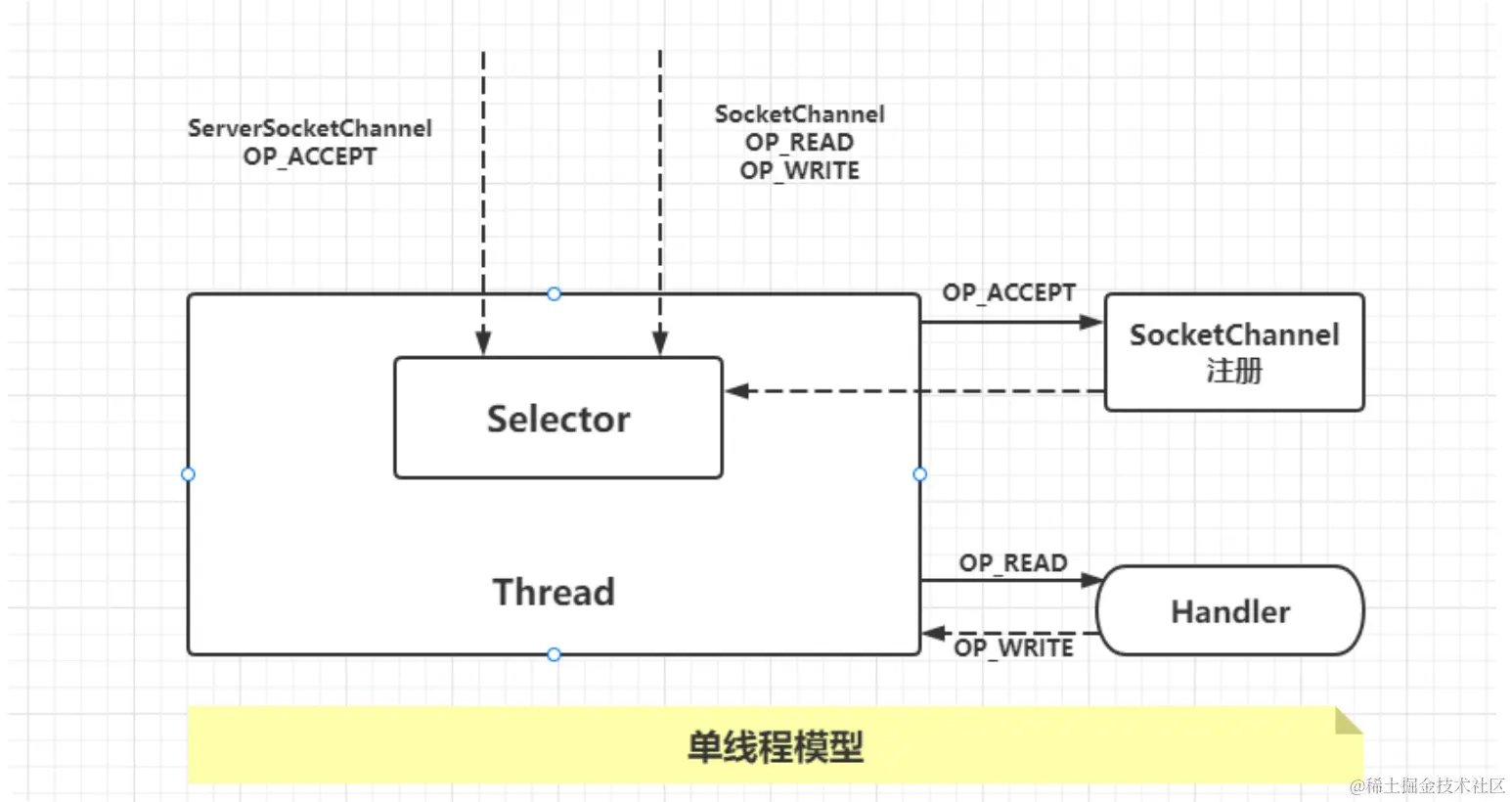

1.2.1 单线程模型


服务端用一个线程通过多路复用完成所有的IO操作（连接、读、写等），编码简单，清晰明了，但是如果客户端连接数量较多，将无法支撑，前面NIO案例就是属于这种模型。

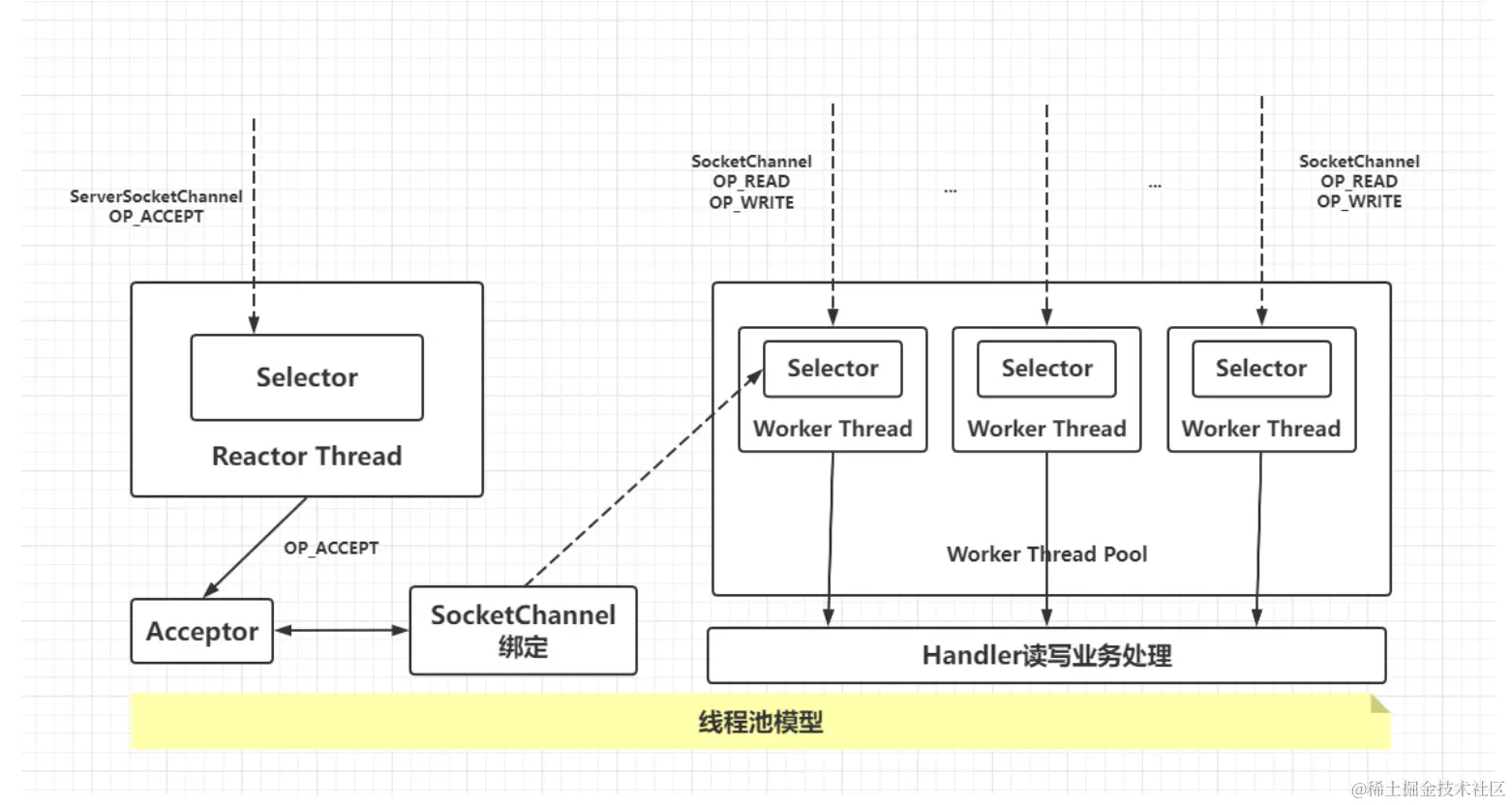

1.2.2 线程池模型


服务端用一个线程专门处理客户端连接的请求，用一个线程池负责IO操作。在绝大多数场景下，该模型都能满足网络编程需求。

1.2.3 Netty线程模型

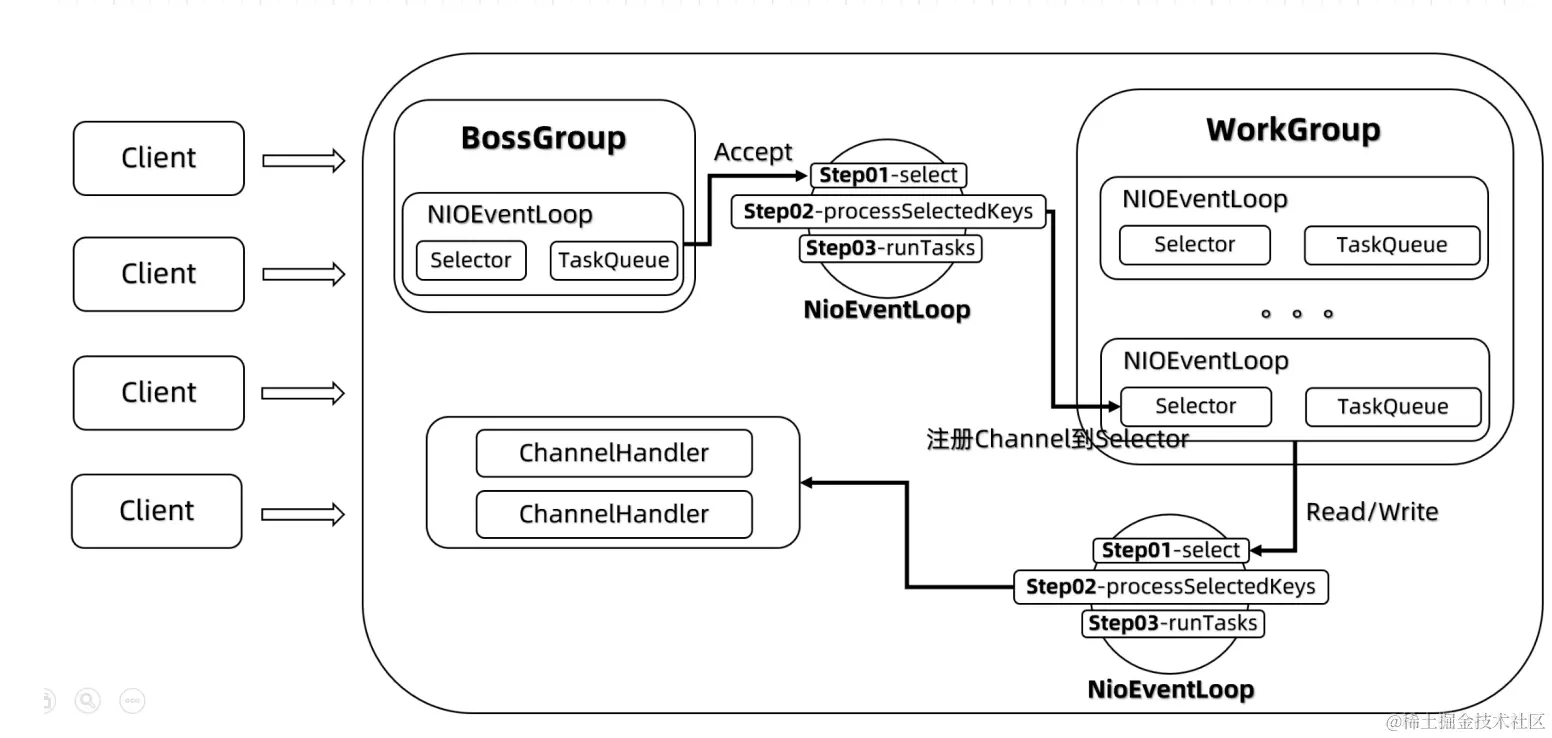

各组件之间的关系：

Netty抽象出两组线程池：BossGroup 和 WorkGroup

  • BossGroup专门用来接受客户端的请求
  • WorkGroup专门负责网络读写操作
  • BossGroup和WorkGroup类型都是NioEventLoopGroup,相当于一个事件循环组

NioEventLoopGroup：可以有多个线程，即含有多个NioEventLoop

NioEventLoop：表示一个不断循环的执行处理任务的线程

  • 每个NioEventLoop中包含一个Selector, 一个taskQueue
    • Selector上可以注册监听多个NioChannel,也就是监听Socket网络通信
    • 每个NioChannel只会绑定在为一个NioEventLoop上
    • 每个NioChannel都绑定有一个自己的ChannelPipeline
  • NioEventLoop内部采用串行化（Pipeline）设计：责任链模式
    • 消息读取 -》解码 -》处理（handlers）-》编码 -》 发送，始终由IO线程NioEventLoop处理


一个Client连接的执行流程：

  1. BossGroup的NioEventLoop的循环执行步骤：

    1.1 轮询accept事件

    1.2 处理accept事件：与client建立连接，生成NioSocketChannel，并将其注册到某个worker的NioEventLoop的selector

    1.3 处理任务队列的任务，即runTasks

  2. WorkGroup的NioEventLoop的循环执行步骤：

    2.1 轮询read、write事件

    2.2 在对应的NioSocketChannel中，处理业务相关操作（ChannelHandler）

    2.3 处理任务队列的任务，即runTasks

  3. 每个Worker的NioEventLoop处理业务时，会使用管道pipeline。Pipeline中包含了Channel，通过管道可以获取到对应Channel，Channel中维护了很多的Handler处理器。

1.3 核心API

1.3.1 ServerBootstrap和BootStrap

ServerBootStrap : 是Netty中的服务端启动助手，通过它可以完成服务端的各种配置。

BootStrap : 是Netty中的客户端启动助手，通过它可以完成客户端的各种配置。

常用方法：

服务端ServerBootstrap

ServerBootstrap group(EventLoopGroup parentGroup, EventLoopGroup chileGroup);
该方法用于设置两个EventLoopGroup,连接线程组和工作线程组
B channel(Class<? extends C> channelClass); 该方法用于设置服务端或客户端通道的实现类型
B option(ChannelOption option, T value); 用于给ServerChannel添加配置
ServerBootstrap childOption(ChannelOption childOption, T value); 用于给接收通道添加配置
ServerBootstrap childHandler(ChannelHandler childHandler); 该方法用于设置业务处理类（自定义handler）
ChannelFuture bind(int inetPort); 设置占用端口号

客户端BootStrap

B group(EventLoopGroup group); 用于设置客户端的EventLoopGroup
B channel(Class<? extends C> channelClass); 设置服务端或客户端通道的实现类型
ChannelFutrue connect(String inetHost, int inetPort); 用来配置连接服务端的地址信息 host:port

1.3.2 EventLoopGroup(Boss\WorkerGroup)

在Netty服务端编程中，一般需要提供两个EventLoopGroup:

1. BoosEventLoopGroup: 专门用来负责客户端连接
2. WorkerEventLoopGroup: 专门负责网络读写操作
  • Netty为了更好的利用多核CPU资源，一般会有多个EventLoop同时工作，每个EventLoop维护着一个Selector实例。
  • EventLoopGroup提供next接口，可以从组里面按照一定规则获取其中一个EventLoop来处理任务。
  • EventLoopGroup本质上是一组EventLoop, 池化管理思想。

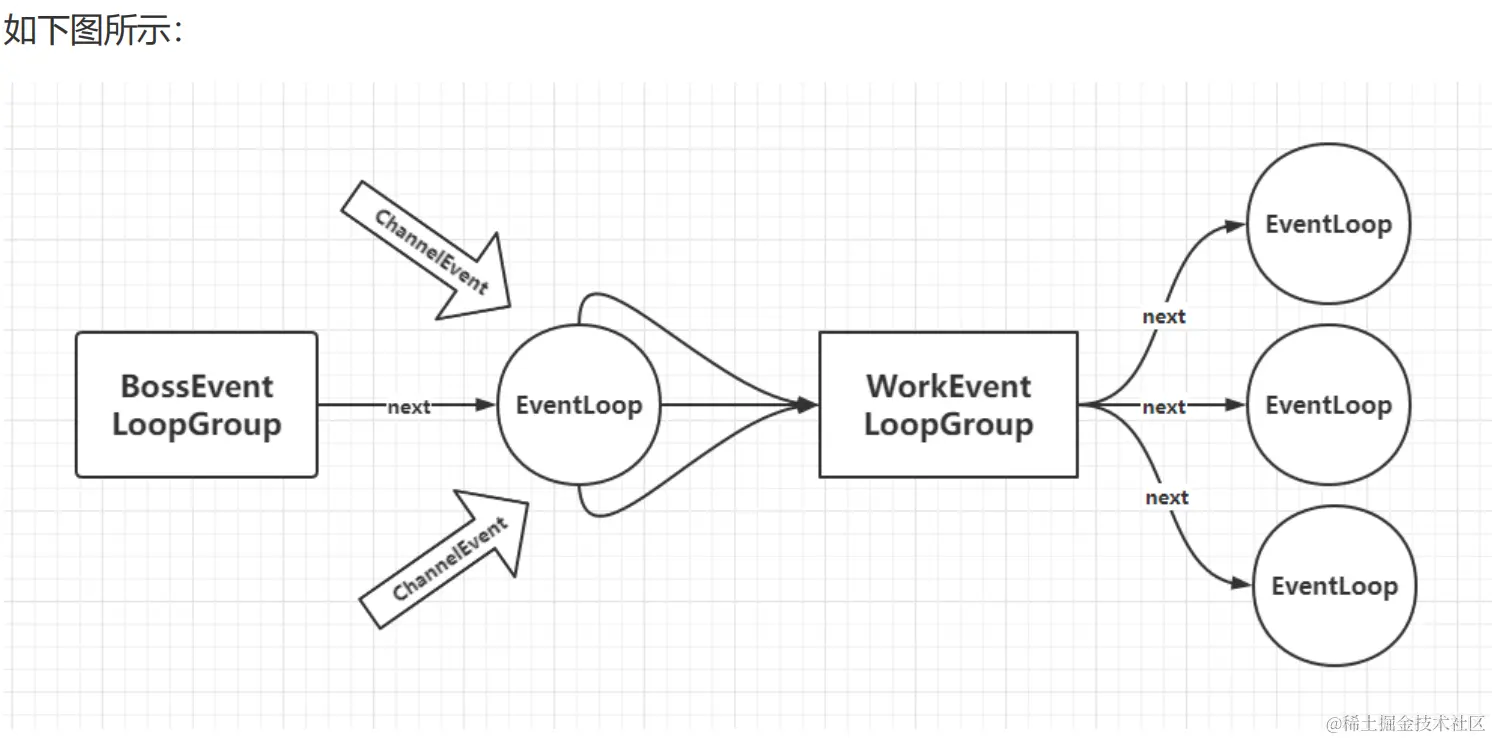

通常一个服务端即一个ServerSocketChannel对应一个Seletor和一个EventLoop线程。 BoosEventLoop负责接受客户端的连接，并将SocketChannel交给WorkerEventLoopGroup进行IO处理。


  • BossEventLoopGroup通常是单线程的EventLoop, EventLoop维护着一个注册了ServerSocketChannel的Selector实例。
  • Boss的EventLoop不断轮询Selector, 将连接事件分离出来，通常是OP_ACCEPT事件，然后将收到的SocketChannel交给WorkerEventLoopGroup。
  • WorkerEventGroup会通过next方法选择其中一个EventLoop，来将这个SocketChannel注册到其维护的Selector上，并对后续的事件进行处理。

1.3.3 ChannelHandler及实现类

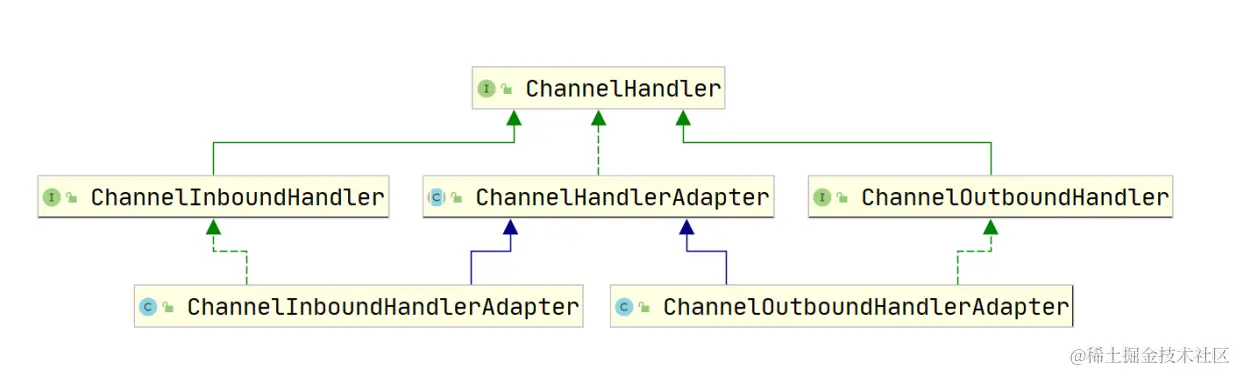

ChannelHandler接口定义了许多事件处理的方法，我们通过重写这些方法实现业务功能。 API关系如下：


我们经常需要自定义一个Handler类去继承ChannelInBoundHandlerAdapter,通过重写相应方法实现业务逻辑

void channelActive(ChannelHandlerContext ctx); 通道就绪事件
void channelRead(ChannelHandlerContext ctx, Object msg); 通道读取数据事件
void channelReadComplete(ChannelHandlerContext ctx); 通道读取完毕事件
void exceptionCaught(ChannelHandlerContext ctx, Throwable cause); 通道发生异常事件

1.3.4 ChannelPipeline

ChannelPipeline是一个Handler的集合，它负责处理和拦截inbound或者outbound的事件和操作，相当于一个贯穿netty的链（责任链模式）。


  1. 事件传递到ChannelPipeline中的第一个ChannelHandler
  2. channelHandler使用分配的ChannelHandlerContext将事件传递给channelPipeline中的下一个channelHandler

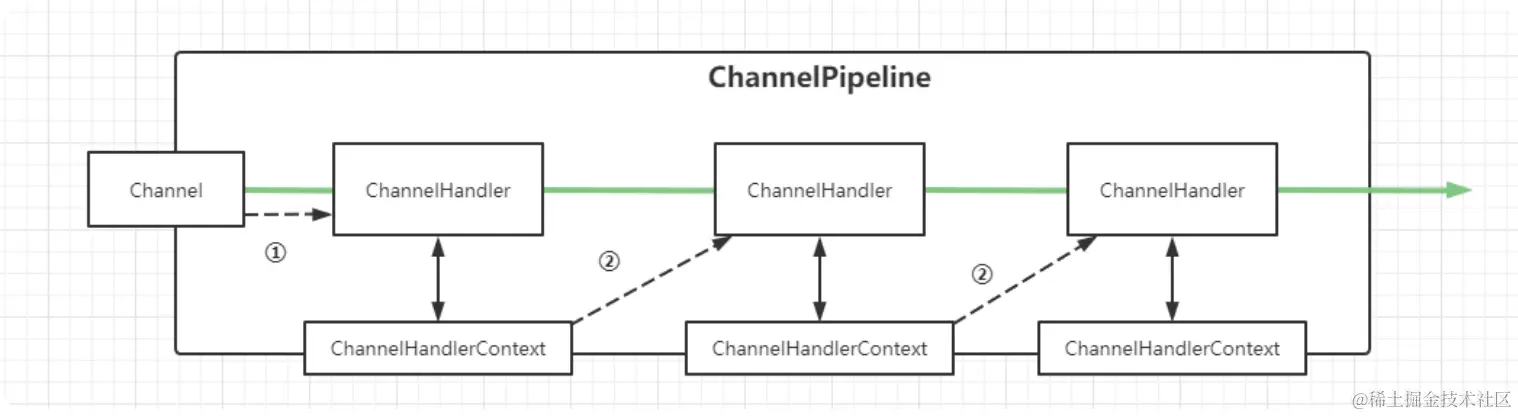

图中的绿线串起来就是pipeline，它包含3个处理不同业务的ChannelHandler,依次通过这3个ChannelHandler。因为这3个ChannelHandler不知道彼此，所以要用ChannelHandlerContext上下文来说明，ChannelHanderContext包含ChannelHandler、Channel、pipeline的信息。

ChannelPipeline addFirst(ChannelHandler... handlers); 把业务处理类（handler）添加到pipeline链中的第一个位置
ChannelPipeline addLast(ChannelHandler... handlers); 把业务处理类（handler）添加到pipeline链中的最后一个位置

1.3.5 ChannelHandlerContext

ChannelHandlerContext是事件处理器上下文对象，Pipeline链中的实际处理节点。每个处理节点ChannelHandlerContext中包含一个具体的事件处理器ChannelHandler，同时ChannelHandlerContext绑定了对应的pipeline和channel信息，方便对ChannelHandler进行调用。

常用方法：

ChannelFutrue close(); 关闭通道
ChannelOutboundInvoker flush(); 刷新
ChannelFutrue writeAndFlush(Object msg); 将数据写入到ChannelPipeline中当前ChannelHandler的下一个ChannelHandler开始处理（出栈交给下一个handler继续处理）

1.3.6 ChannelOption

Netty在创建channel实例后，一般都需要设置channelOption参数。ChannelOption是Socket的标准化参数而非netty独创。

常配置的参数：

ChannelOption.SO_BACKLOG: 用来初始化服务器可连接队列大小，对应TCP/IP协议listen函数中的backlog参数
    服务端处理客户端请求是顺序处理的，所以同一时间只能处理一个客户端请求。
    如果请求连接过多，服务端将不能及时处理，多余连接放在队列中等待，backlong参数指定了等待队列大小

ChannelOption.SO_LEEPALIVE: 连接是否一直保持（是否长连接）

1.3.7 ChannelFuture

ChannelFuture表示Channel中异步IO操作的未来结果，在Netty中异步IO操作都是直接返回，调用者并不能立刻获取结果，但是可以通过ChannelFuture来获取IO操作的处理状态。N etty异步非阻塞处理事件，如果事件很费时，会通过Future异步处理，不会阻塞。

常用方法：

Channel channel(); 返回当前正在进行IO操作的通道
ChannelFuture sync(); 等待异步操作执行完成

1.3.8 Uppooled类

Unpooled是Netty提供的一个专门用来操作缓冲区的工具类

常用方法：

ByteBuf copiedBuffer(CharSequenece string, Charset charset); 通过给定的数据和字符编码返回一个ByteBuf对象（类似于NIO中的ByteBuffer对象）
