网络协议与标准

• 协议
  • 语法（二进制）
  • 语义
  • 同步
• 标准
  • ISO（国际标准化组织）：制定广域网通信标准
  • IEEE（电器和电子工程师学会）：制定局域网通信标准

局域网技术：IEEE

协议

• IEEE 802.3：有线局域网协议
• IEEE 802.11：无线局域网协议

常用网络设备

设备：

• 路由器（Router）
• 交换机（Switch）

• 基本功能
  • 路由器（Router）：用于不同逻辑网段通信的
  • 交换机（Switch）：用于相同逻辑网段通信的
• 网段：
  • 逻辑网段（IP地址网段）：（默认情况下）
    • IP地址的前三组数字代表不同的逻辑网段。
    • IP地址的后一组数字代表相同逻辑网段内，不同的主机。
  • 物理网段（物理连线的分割方式）
    • 如果电脑在不同的物理空间（两个物理空间不能直接相连），或者两个物理空间是通过路由器相连，我们认为他们不在同一个物理网段中。

原则：

• 在相同的物理网段内，必须是相同的逻辑网段。
• 在不同的物理网段中，必须采用不同的逻辑网段。除非两个物理网段永不相连，或者间隔公网。

厂商

• 思科（Cisco）
• 华为（Huawei）
• 华三（H3C）

局域网和广域网

• 广域网（WAN）：
• 局域网（LAN）：位于同一个路由节点范围之内的网络是一个局域网

网线

• 分类
  • 光纤：
    • 单模光纤：只能传输一条光信号
    • 多模光纤：可以传输多条光信号
  • 双绞线：
    • 超5类（CAT5e）：速度：1000Mbps 距离：100m
    • 超6类（CAT6A）：速度：10Gbps 距离：100m

      超过100m时用交换机中继

• 线序
  • 线序
    • T568B：白橙-橙-白绿-蓝-白蓝-绿-白棕-棕
    • T568A：白绿-绿-白橙-蓝-白蓝-橙-白棕-棕
  • 用法
    • 直通线：T568B---T568B（一根网线两头线序都为T568B）用于连接不同种网络设备

      电脑---交换 交换---路由 交换---交换（线序反转）

    • 交叉线：T568B---T568A（一根网线一头线序为T568B，另一头线序为T568A）用于连接同种网络设备

      电脑---电脑 路由---路由 电脑---路由

    • 全反线（Console线）：12345678---87654321（一根网线一头线序与另一头线序相反）不被网卡识别，看成是本地连接

      用于智能网络设备初始设置，重装系统、破解密码等重要管理

    问题：直通线必须两头线序为T568B吗？
    答：首先，两头线序为T568A，或者任意线序，只要两头线序一致，网就能通，但是，由于施工规范规定，直通线的两头线序必须为T568B。

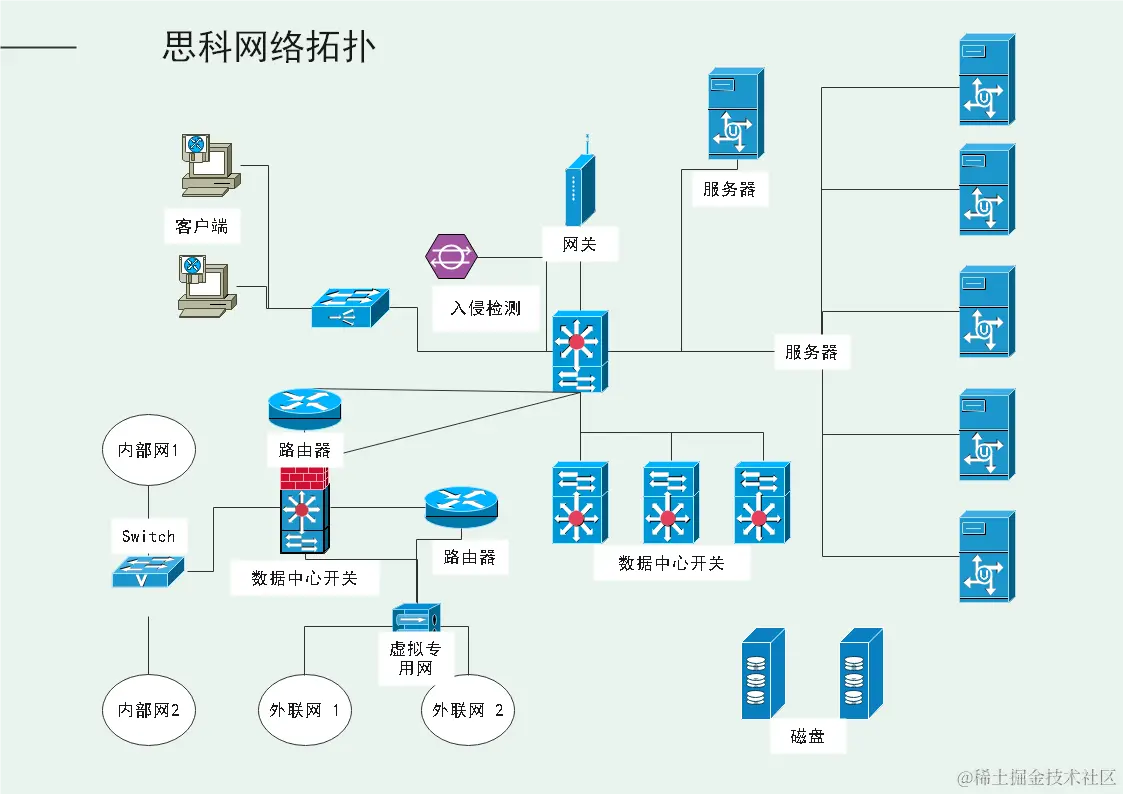

网络拓扑图：实际网络连线的示意图

服务器分类

• 机架式服务器
• 塔式服务器
• 刀片式服务器
