HAProxy+KeepAlived搭建高可用集群为了保障集群的高可用，我们可以在集群的基础之上，在添加了2台HAPro

为了保障集群的高可用，我们可以在集群的基础之上，在添加了2台HAProxy 用于数据的负载均衡和分发。

而为了确保HAProxy负载均衡服务器的高可用性，我们在这HAProxy服务器上在安装KeepAlived 做心跳检测和虚拟IP，其目的是用于检测HAPorxy服务是否正常，确保2台负载均衡服务器的高可用性。

KeepAlived会为2台负载均衡器创建一个VIP（虚拟IP），而我们业务服务器只需要连接到这个VIP上就可以进行消息的发送和消费。

1）搭建HAProxy

官网HAProxy 官方下载地址为：www.haproxy.org/#down

1.解压、编译、设置环境变量

# 下载源码
[root@s4 ~]# wget https://files.javaxing.com/haproxy-ss-LATEST.tar.gz

# 安装C++，为了编译环境使用
[root@s4 ~]# yum install -y c++

# 解压
[root@s4 ~]# tar -xvf haproxy-ss-LATEST.tar.gz

# 进入目录
[root@s4 ~]# cd haproxy-ss-20230329/

# 编译
[root@s4 haproxy-ss-20230329]# make TARGET=linux-glibc  PREFIX=/usr/local/haproxy
[root@s4 haproxy-ss-20230329]# make install PREFIX=/usr/local/haproxy

2.设置环境变量

# 设置环境变量
[root@s4 haproxy-ss-20230329]# vim /etc/profile

export HAPROXY_HOME=/usr/local/haproxy
export PATH=$PATH:$HAPROXY_HOME/sbin

# 保存后 使profile生效
[root@s4 haproxy-ss-20230329]# source /etc/profile

配置hosts

在HAProxy配置中，我们会以名称的形式指定rabbitMQ节点，所以我们还需要提前在hosts文件中映射好关系

[root@s4 haproxy-ss-20230329]# vi /etc/hosts
172.17.1.104 rabbit1
172.17.1.84 rabbit2
172.17.1.30 rabbit3

3.负载均衡配置

新建配置文件 haproxy.cfg，位置为：/etc/haproxy/haproxy.cfg，文件内容如下：

global
    # 日志输出配置、所有日志都记录在本机，通过 local0 进行输出
    log 127.0.0.1 local0 info
    # 最大连接数
    maxconn 4096
    # 改变当前的工作目录
    chroot /usr/local/haproxy
    # 以指定的 UID 运行 haproxy 进程
    uid 99
    # 以指定的 GID 运行 haproxy 进程
    gid 99
    # 以守护进行的方式运行
    daemon
    # 当前进程的 pid 文件存放位置
    pidfile /usr/local/haproxy/haproxy.pid

# 默认配置
defaults
    # 应用全局的日志配置
    log global
    # 使用4层代理模式，7层代理模式则为"http"
    mode tcp
    # 日志类别
    option tcplog
    # 不记录健康检查的日志信息
    option dontlognull
    # 3次失败则认为服务不可用
    retries 3
    # 每个进程可用的最大连接数
    maxconn 2000
    # 连接超时
    timeout connect 5s
    # 客户端超时
    timeout client 120s
    # 服务端超时
    timeout server 120s

# 绑定配置
listen rabbitmq_cluster
		# 对外开放端口 5671
    bind :5671
    # 配置TCP模式
    mode tcp
    # 采用加权轮询的机制进行负载均衡
    balance roundrobin
    # RabbitMQ 集群节点配置
    server node1 rabbit1:5672 check inter 5000 rise 2 fall 3 weight 1
    server node2 rabbit2:5672 check inter 5000 rise 2 fall 3 weight 1
    server node3 rabbit3:5672 check inter 5000 rise 2 fall 3 weight 1

# 配置监控页面
listen monitor
    bind :8100
    mode http
    option httplog
    stats enable
    stats uri /stats
    stats refresh 5s

4.启动服务

haproxy -f /etc/haproxy/haproxy.cfg

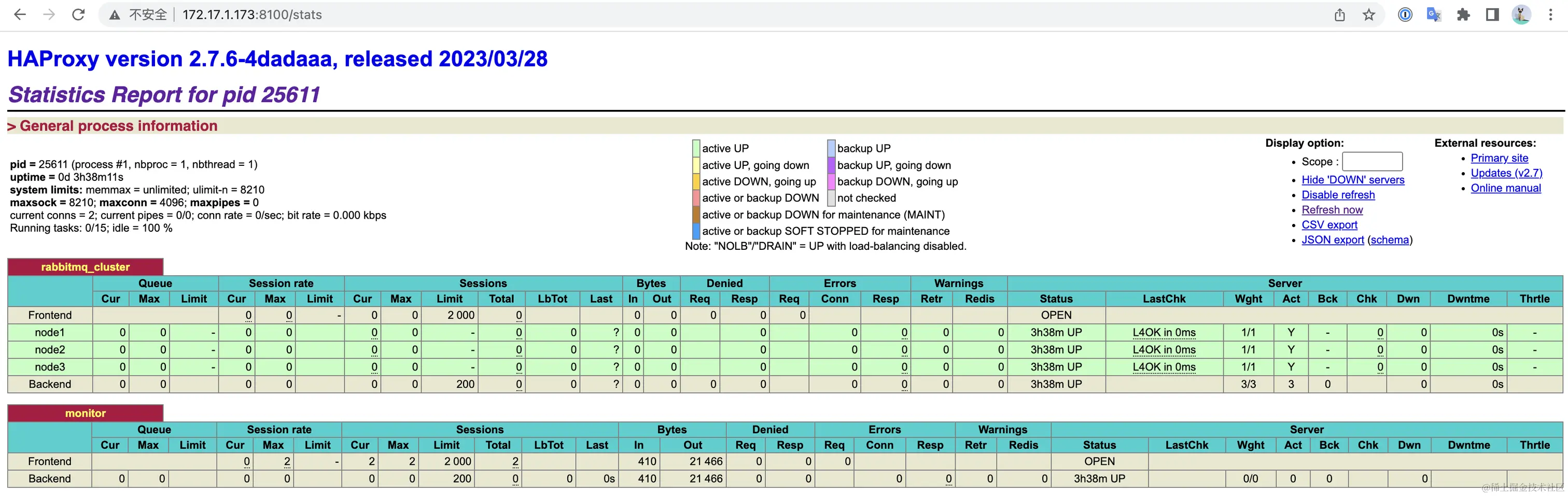

启动成功后，我们可通过IP:8100 （上面的配置文件里面开放的端口号）来查看监控页面：

http://172.17.1.68:8100/stats http://172.17.1.173:8100/stats

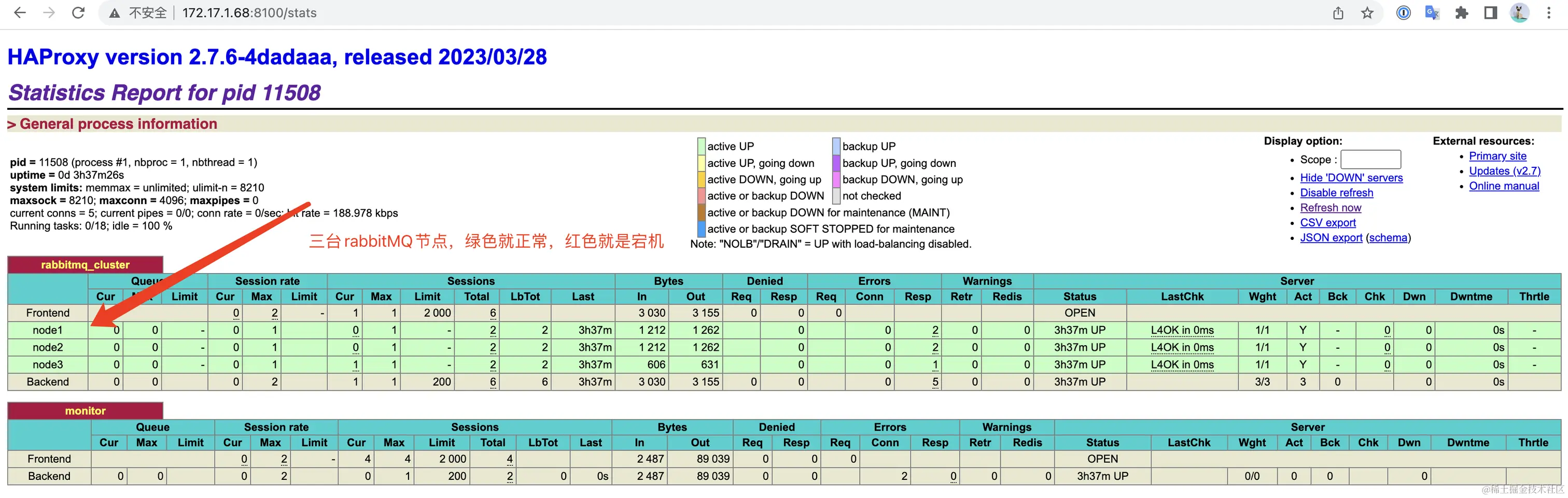

节点绿色代表健康，红色代表出问题了，能成功出现该监控页面代表HAProxy 搭建成功，并已经对RabbitMQ进行监控。

2）KeepAlived 环境搭建

接下来我们搭建KeepAlived 来检测HAProxy服务器，当HAProxy服务器宕机就进行故障转移，确保HAProxy的可用性。

1.安装Keepalived

[root@s4 ~]# yum install -y keepalived

2.配置主节点 keepalived.conf

[root@s6 keepalived]# vi /etc/keepalived/keepalived.conf

global_defs {
   # 路由id,主备节点不能相同
   router_id node1
}

# 自定义监控脚本
vrrp_script chk_haproxy {
    # 脚本位置
    script "/etc/keepalived/haproxy_check.sh"
    # 脚本执行的时间间隔
    interval 5
    weight 10
}

vrrp_instance VI_1 {
    # Keepalived的角色，MASTER 表示主节点，BACKUP 表示备份节点
    state MASTER
    # 指定监测的网卡，可以使用 ifconfig 进行查看
    interface enp0s3
    # 虚拟路由的id，主备节点需要设置为相同
    virtual_router_id 1
    # 优先级，主节点的优先级需要设置比备份节点高
    priority 100
    # 设置主备之间的检查时间，单位为秒
    advert_int 1
    # 定义验证类型和密码
    authentication {
        auth_type PASS
        auth_pass 123456
    }

    # 调用上面自定义的监控脚本
    track_script {
    	# 这里不使用监控脚本，我们自己写一个
        #chk_haproxy
    }

    virtual_ipaddress {
        # 虚拟IP地址，可以设置多个
        172.17.1.254
    }
}

3.配置从节点 keepalived.conf

[root@s6 keepalived]# vi /etc/keepalived/keepalived.conf

global_defs {
   # 路由id,主备节点不能相同
   router_id node2

}

vrrp_script chk_haproxy {
    script "/etc/keepalived/haproxy_check.sh"
    interval 5
    weight 10
}

vrrp_instance VI_1 {
    # BACKUP 表示备份节点
    state BACKUP
    interface enp0s3
    virtual_router_id 1
    # 优先级，备份节点要比主节点低
    priority 80
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 123456
    }

    track_script {
        chk_haproxy
    }

    virtual_ipaddress {
        172.17.1.254
    }
}

4.创建监控HAProxy服务脚本

while true
do
# 判断haproxy是否已经启动
if [ `ps -C haproxy --no-heading | wc -l` -eq 0 ] ; then
    #如果没有启动，则启动
    haproxy -f /etc/haproxy/haproxy.cfg;
        systemctl start keepalived
fi

#睡眠3秒以便haproxy完全启动
sleep 3

#如果haproxy还是没有启动，此时需要将本机的keepalived服务停掉，以便让VIP自动漂移到另外一台haproxy
if [ `ps -C haproxy --no-header | wc -l` -eq 0 ]; then
    systemctl stop keepalived
fi

done

为监控脚本赋予执行权限

chmod +x /etc/keepalived/haproxy_check.sh

5.启动服务

分别在主和从节点上启动keepalived服务：

[root@s4 ~]# systemctl start  keepalived

6.验证keepalived状态

我们在主keepalived服务上通过 ip addr，可以查看到我们的网卡上有一个虚拟IP（VIP，172.17.1.254）

[root@s4 ~]# systemctl status keepalived

7.验证故障转移

我们理想中的是，当我们其中一台Master HAproxy服务器挂掉后，会自动关闭keepalived服务，并将VIP漂移到 Backup HAProxy服务上。

[root@s4 ~]# systemctl stop keepalived

当我们关闭后，我们查看一下keepalived状态，发现已经变成了未激活状态，并且VIP 虚拟IP已经没了，漂移给了BACKUP服务器。
