ECharts 基本概念

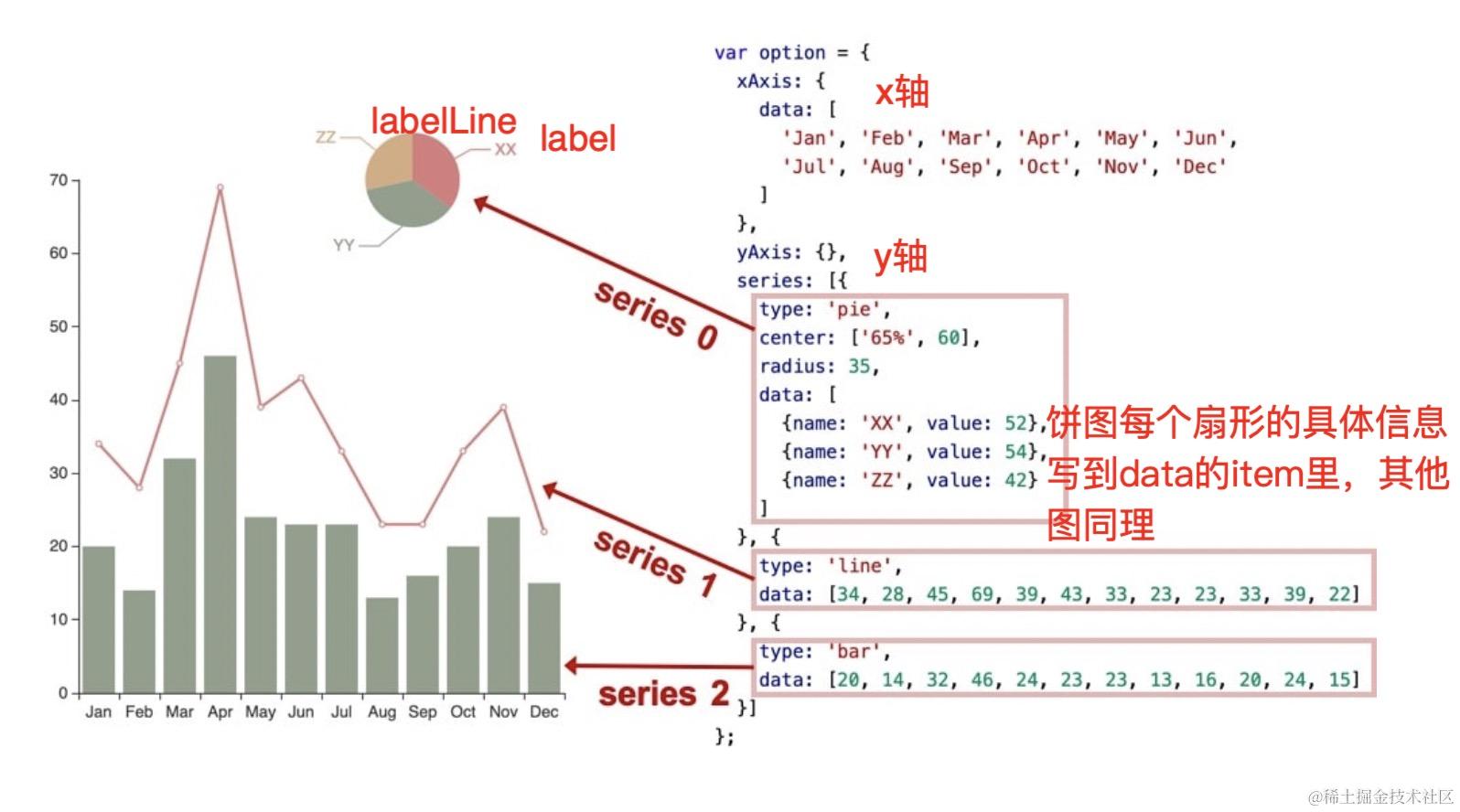

ECharts 基本概念: 系列

系列（series）是指：一组数值映射成对应的图

DETAILS

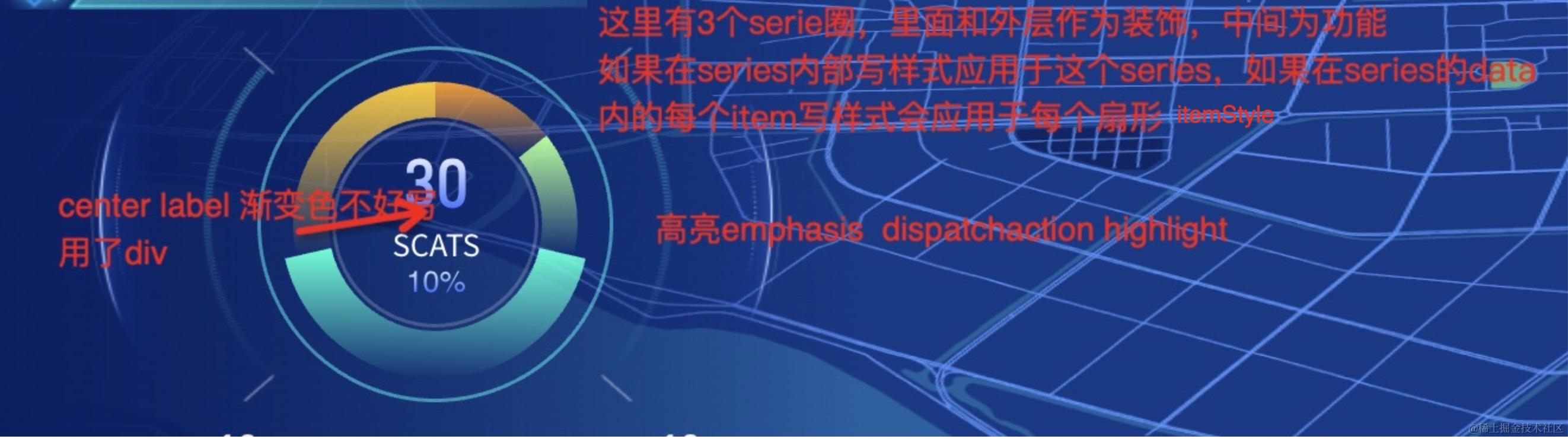

<template>
  <div class="overview">
    <title-two-level title="品牌概况"></title-two-level>
    <div class="container">
      <div v-if="chartReady" class="chart-label">
        <div class="num">{{ brandList[highlightIndex].count }}</div>
        <div class="name">{{ brandList[highlightIndex].band_name }}</div>
        <div class="percent">{{ brandList[highlightIndex].percent }}%</div>
      </div>
      <sc-tf-echart
        v-if="chartReady"
        class="chart"
        :option="option"
        @getInstance='getInstance'
      ></sc-tf-echart>

      <div class="list">
        <div v-for="(item, index) in brandList" :key="index" class="item" :class="{'selected': highlightIndex === index}">
          <div class="image" :style="{background: color[index] || 'rgba(0, 178, 255, 1)' }"></div>
          <div class="name">{{ item.band_name }}</div>
          <div class="num" :style="{background: `linear-gradient(180deg, #FFFFFF 0%, ${color[index] || 'rgba(0, 178, 255, 1)'} 100%)`,  '-webkit-background-clip': 'text', '-webkit-text-fill-color': 'transparent'}">{{ item.count }}</div>
          <div class="percent"><number-card :number="item.percent" suffix="%" fontSize="0.2rem" suffixSize="0.12rem"></number-card></div>
        </div>
      </div>
    </div>

  </div>
</template>
<script>
import TitleTwoLevel from './TitleTwoLevel.vue';
import NumberCard from './NumberCard.vue'
import { getBrandStatistics } from '@/api/requests'
import { mapState } from 'vuex'
import * as echarts from 'echarts'

export default {
  name: 'BrandOverview',
  components: {
    TitleTwoLevel,
    NumberCard
  },
  props: {
  },
  data() {
    return {
      brandList: [],
      chartReady: false,
      color: ['rgba(255, 153, 0, 1)', 'rgba(167, 255, 146, 1)', 'rgba(0, 255, 194, 1)', 'rgba(255, 199, 0, 1)', 'rgba(182, 148, 255, 1)', 'rgba(0, 178, 255, 1)'],
      colorFade: ['rgba(255, 153, 0, 0)', 'rgba(167, 255, 146, 0)', 'rgba(0, 255, 194, 0)', 'rgba(255, 199, 0, 0)', 'rgba(182, 148, 255, 0)', 'rgba(0, 178, 255, 0)'],
      highlightIndex: 0,
      option: {
        series: [
          {
            // 外面装饰的圆圈
            name: 'outerCircle',
            type: 'pie',
            radius: ['98%', '100%'],
            label:{
              normal: {
                show: false
              }
            },
            labelLine: {
              normal: {
                show: false
              }
            },
            emphasis: {
              disable: false,
              scale: false,
              scaleSize: 0
            },
            data: [
              { name: 'outerCircle',
                value: 0,
                itemStyle: {
                  normal: {
                     color: 'rgba(0, 237, 252, 0.5)'
                  }
                }
              }
            ]
          },
          {
            // 里面装饰的圆圈
            name: 'innerCircle',
            type: 'pie',
            radius: ['56%', '58%'],
            label:{
              normal: {
                show: false,
              }
            },
            labelLine: {
              normal: {
                show: false
              }
            },
            emphasis: {
              disable: false,
              scale: false,
              scaleSize: 0
            },
            //emphasis: {
              //label: {
                //show: true,
                //formatter: function(params) {
                  //const { name, percent, value} = params.data
                  //const list = [
                    //`{num|${value || 0}}`,
                    //`{name|${name}}`,
                    //`{percent|${percent || 0}%}`
                  //]
                  //return list.join('\n')
                //},
                //rich: {
                  //num: {
                    //fontFamily: 'D-DIN-PRO',
                    //fontWeight: 700,
                    //fontSize: 36,
                    //lineHeight: 39,
                    //color: 'rgb(0, 178, 255)'
                  //},
                  //name: {
                    //fontFamily: 'Noto Sans SC',
                    //fontWeight: 500,
                    //fontSize: 16,
                    //lineHeight: 23,
                    //color: '#fff'
                  //},
                  //percent: {
                    //fontFamily: 'D-DIN-PRO',
                    //fontWeight: 400,
                    //fontSize: 16,
                    //lineHeight: 17,
                    //color: 'rgb(0, 178, 255)'
                  //}
                //}
              //},
              //itemStyle: {
                //shadowBlur: 100,
                //shadowOffsetX: 0,
                //shadowColor: 'rgba(0, 0, 0, 0.5)'
              //},
            //},
            data: [
              { name: 'innerCircle',
                value: 0,
                itemStyle: {
                  normal: {
                     color: 'rgba(255, 255, 255, 0.2)'
                  }
                }
              }
            ]
          },
          {
            name: 'brandOverview',
            type: 'pie',
            radius: ['60%', '80%'],
            avoidLabelOverlap: false,
            label: {
              show: false,
              position: 'center',
            },
            labelLine: {
              show: false
            },
            data: []
          },
        ]
      },

    }
  },
  computed: {
    ...mapState('userInfo', [
      'department',
      'grade'
    ])
  },
  created() {
  },
  watch: {
    department: {
      handler(val) {
        if (Array.isArray(val) && val.length > 0) {
          this.getBrandStatisticsHandler()
        }
      },
      immediate: true
    }
  },
  methods: {
    getBrandStatisticsHandler(){
      getBrandStatistics({
        dept_id: parseInt(this.department[this.department.length - 1]),
        dept_level: this.grade
      }).then(res => {
        this.brandList = res
        this.brandList = [{
          band_name: "中控",
          count: 10,
          percent: "10%"
        }, {
          band_name: "大华",
          count: 10,
          percent: "10%"
        }, {
          band_name: "SCATS",
          count: 30,
          percent: "10%"
        }, {
          band_name: "华路德",
          count: 20,
          percent: "30%"
        }]
        if (Array.isArray(this.brandList)) {
          this.brandList.forEach(item => {
            item.percent = item.percent.split('%')[0]
          })
        }
        this.setData()
      })
    },
    setData() {
      const brandList = this.brandList.map((item, index) => {
        return {
          name: item.band_name,
          value: item.count,
          itemStyle: {
            normal: {
                color: new echarts.graphic.LinearGradient(0, 0, 0, 1, [{
                  offset: 0,
                  color: this.color[index]? this.color[index]: this.color[this.color.length - 1]
              }, {
                  offset: 1,
                  color: this.colorFade[index]? this.colorFade[index]: this.colorFade[this.colorFade.length - 1]
              }]),
            }
          }
        }
      })
      this.option.series[2].data = brandList
      this.chartReady = true

    },
    getInstance(chart) {
        const that = this
        that.chart = chart
        chart.dispatchAction({
          type: 'highlight',
          seriesIndex: 2,
          dataIndex: 0,
        })
        chart.on('mouseover', {}, params => {
          const { seriesIndex, dataIndex } = params
          if (seriesIndex === 2 && this.highlightIndex !== dataIndex) {
            chart.dispatchAction({
              type: 'downplay',
              seriesIndex: 2,
              dataIndex: this.highlightIndex
            })
            chart.dispatchAction({
              type: 'highlight',
              seriesIndex: 2,
              dataIndex,
            })
            this.highlightIndex = dataIndex
          }

        })
        chart.on('mouseout', {}, params => {
          chart.setOption({
            color: that.color
          })
        })
      }
  }
}

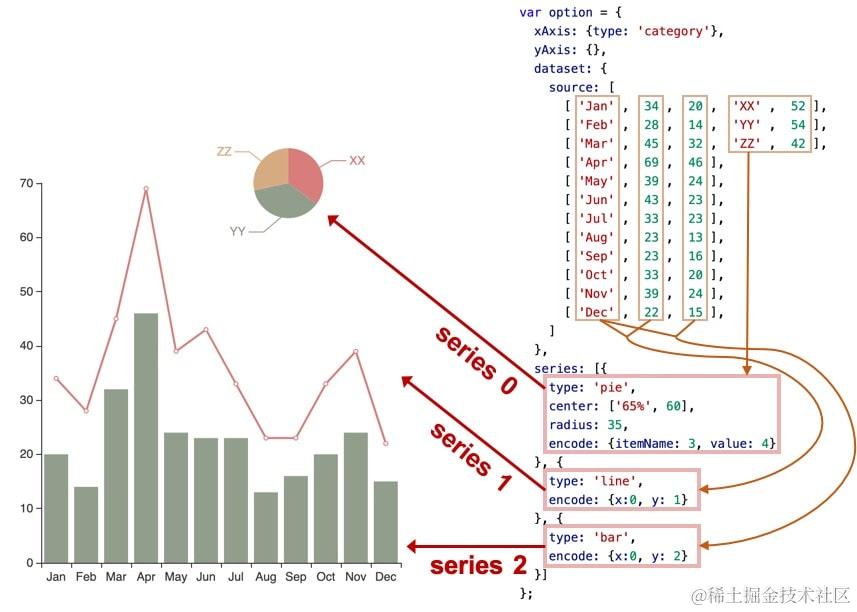

ECharts 4.0 新特性：dataset

ECharts 4 开始支持了 数据集（dataset）组件用于单独的数据集声明，从而数据可以单独管理，被多个组件复用，并且可以自由指定数据到视觉的映射。这一特性能将逻辑和数据分离，带来更好的复用，并易于理解。

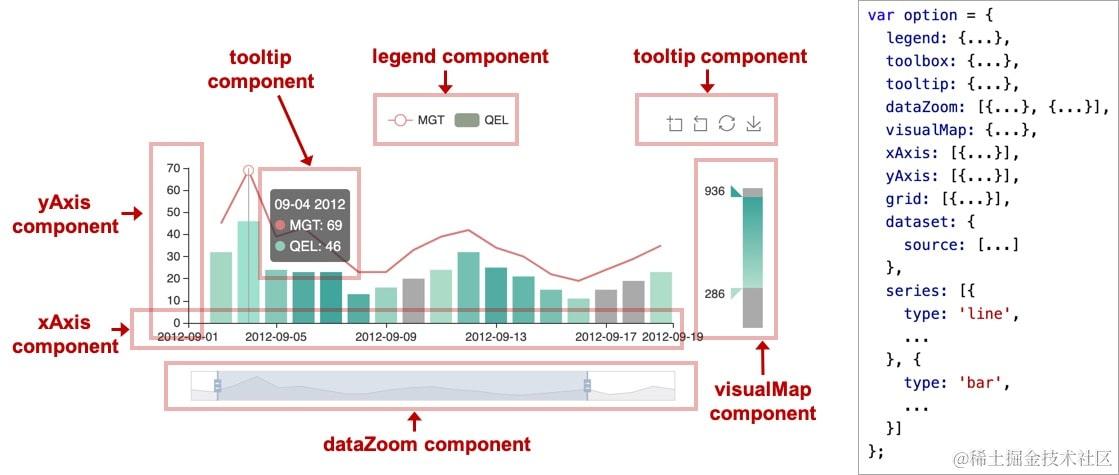

ECharts 基本概念: 组件

ECharts 中除了绘图之外其他部分，都可抽象为 「组件」。例如，ECharts 中至少有这些组件：xAxis（直角坐标系 X 轴）、yAxis（直角坐标系 Y 轴）、grid（直角坐标系底板）、angleAxis（极坐标系角度轴）...

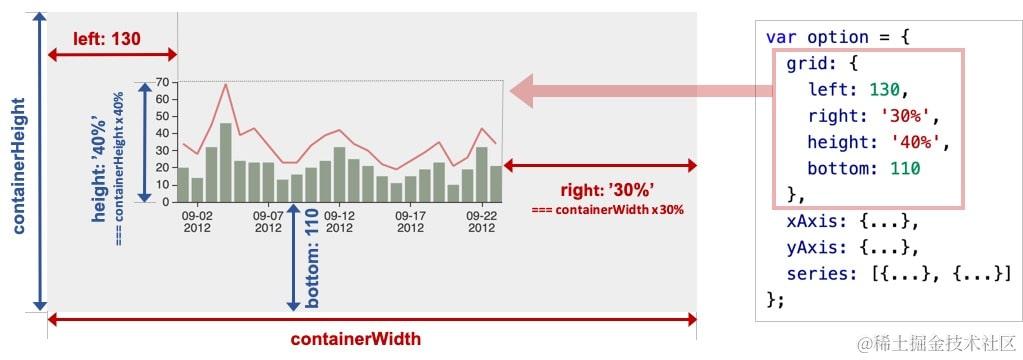

ECharts 基本概念：定位

大多数组件都提供了定位属性，我们可以采用类似 CSS absolute 的定位属性来控制组件的位置，下面这个案例可以通过修改 grid 组件定位来控制图表的位置

ECharts 基本概念：坐标系

很多系列，例如 line（折线图）、bar（柱状图）、scatter（散点图）、heatmap（热力图）等等，需要运行在 “坐标系” 上。坐标系用于布局这些图，以及显示数据的刻度等等。例如 ECharts 中至少支持这些坐标系：直角坐标系、极坐标系、地理坐标系（GEO）、单轴坐标系、日历坐标系 等。其他一些系列，例如 pie（饼图）、tree（树图）等等，并不依赖坐标系，能独立存在。还有一些图，例如 graph（关系图）等，既能独立存在，也能布局在坐标系中，依据用户的设定而来。

一个坐标系，可能由多个组件协作而成。我们以最常见的直角坐标系来举例。直角坐标系中，包括有 xAxis（直角坐标系 X 轴）、yAxis（直角坐标系 Y 轴）、grid（直角坐标系底板）三种组件。xAxis、yAxis 被 grid 自动引用并组织起来，共同工作。

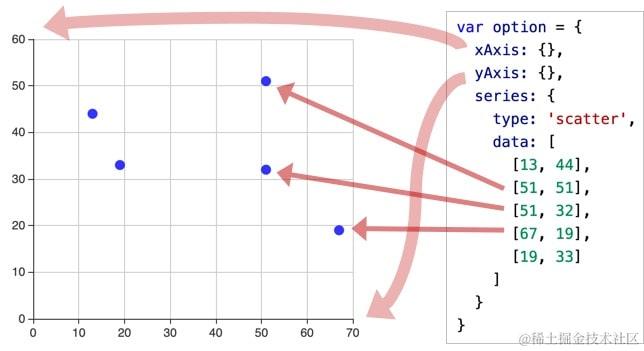

案例：散点图

我们来看下图，这是最简单的使用直角坐标系的方式：只声明了 xAxis、yAxis 和一个 scatter（散点图系列），ECharts 会为它们创建 grid 并进行关联：

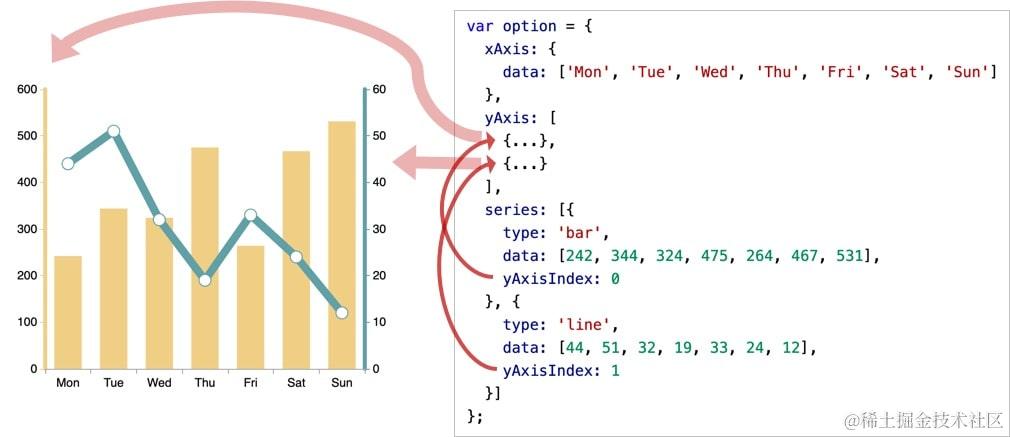

案例：双坐标系

再来看下图，两个 yAxis，共享了一个 xAxis。两个 series，也共享了这个 xAxis，但是分别使用不同的 yAxis，使用 yAxisIndex 来指定它自己使用的是哪个 yAxis：

案例：多坐标系

再来看下图，一个 ECharts 实例中，有多个 grid，每个 grid 分别有 xAxis、yAxis，他们使用 xAxisIndex、yAxisIndex、gridIndex 来指定引用关系：

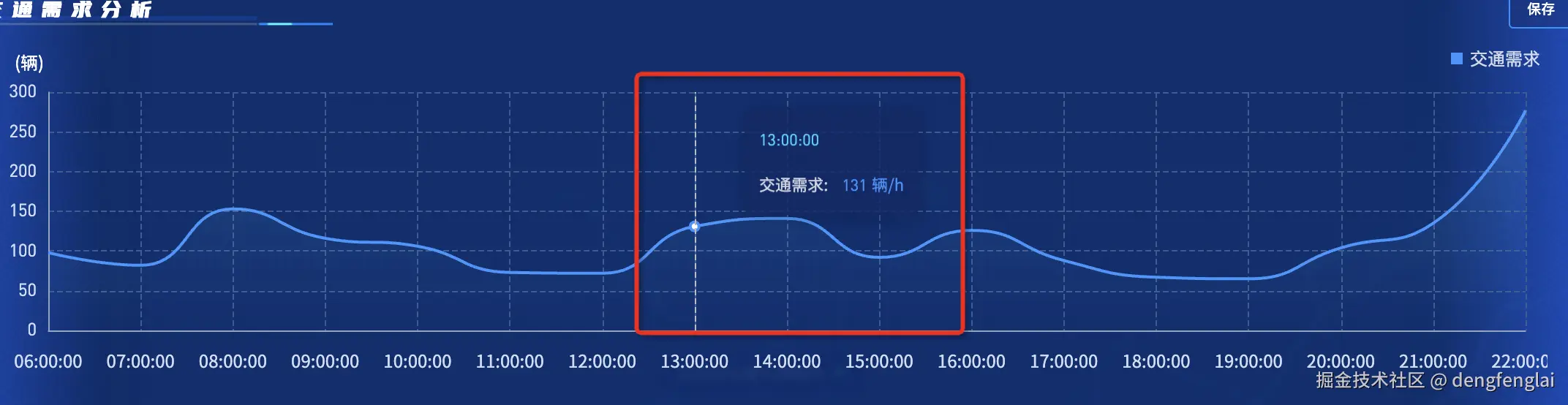

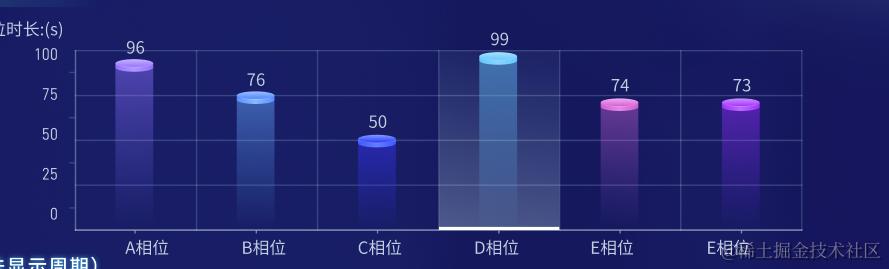

柱状图默认选中,这个是showTip不是highlight，

这样鼠标移上去会改变showtip 如果不想变 也可以再写个坐标再写个大柱子用来高亮

tooltip 包括悬浮框也包括 鼠标放上去echart图的柱状背景或着折线图的线的样式

tooltip 包括悬浮框也包括 鼠标放上去echart图的柱状背景或着折线图的线的样式

tooltip: {
    show: "true",
    trigger: "axis",
    axisPointer: {
      // 坐标轴指示器，坐标轴触发有效
      type: "shadow", // 默认为直线，可选为：'line' | 'shadow'
      shadowStyle: {
        color: new echarts.graphic.LinearGradient(0, 0, 0, 1, [
        // x:为1 从左往右
        // y:为1 从上往下
        // x2:为1 从右往左
        // y2: 为1 从下往上
          {
            offset: 0, // 从上往下0 -> 1
            color: "rgba(255,252,255,0.1)",
          },
          {
            offset: 0.99,
            color: "rgba(255,255,255,0.1)",
          },
          {
            offset: 0.99,
            color: "rgba(255,255,255,1)",
          },
          {
            offset: 1,
            color: "rgba(255,255,255,1)",
          },
        ]),
        width: "auto",
      },
    },
  },
this.flexibleChart.dispatchAction({

            type: 'showTip',

            seriesIndex: 0,

            dataIndex: currentIndex

          });

<sc-tf-echart :data="flowData" :option="flowChartOption" @getInstance="getChart"></sc-tf-echart>

组件库中的data:[{
        name: '东-直行',
        value: '100'
      },{
        name: '西-直行',
        value: '20'
      },{
        name: '南-直行',
        value: '50'
      },{
        name: '北-直行',
        value: '80'
      }]
是把 xAxis: {data: ["企业", "农专", "个体"]
和 series: [
    {data: [100, 50, 20]}
    ]
整合到一起

// 白色细线 dot细线的样式和 浮框的样式

axisPointer: {
            label: {
              show: false,
              margin: 10,
              backgroundColor: '#0b1f56',
              color: '#fff',
              fontSize: 14,
              fontFamily: 'Noto Sans SC'
            },
            lineStyle: {
              width: 1
            }

          },

data 横坐标

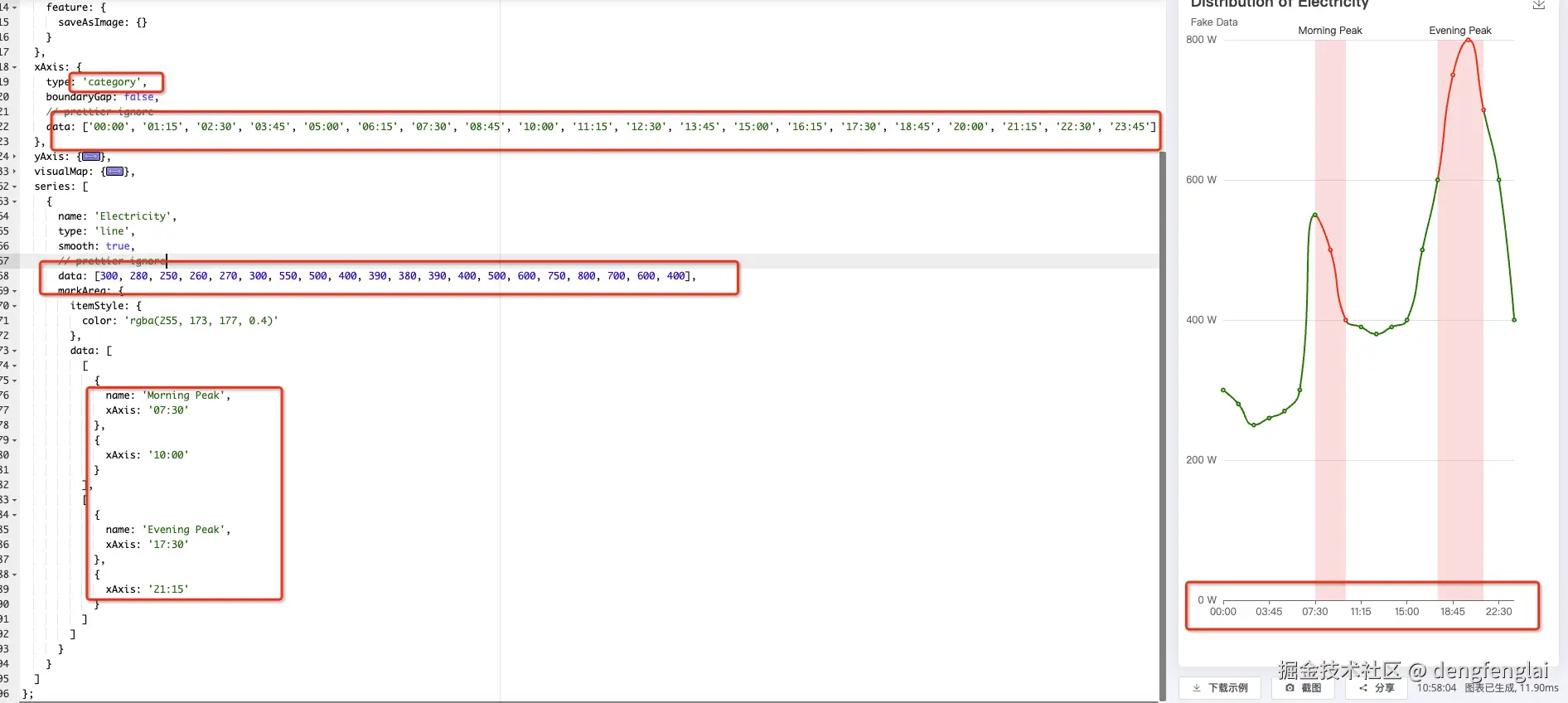

1、如果xAxis是 category

如果横坐标在在 xAxis中 data要和series中的data一一对应，否则数据会断掉或者渲染不出来

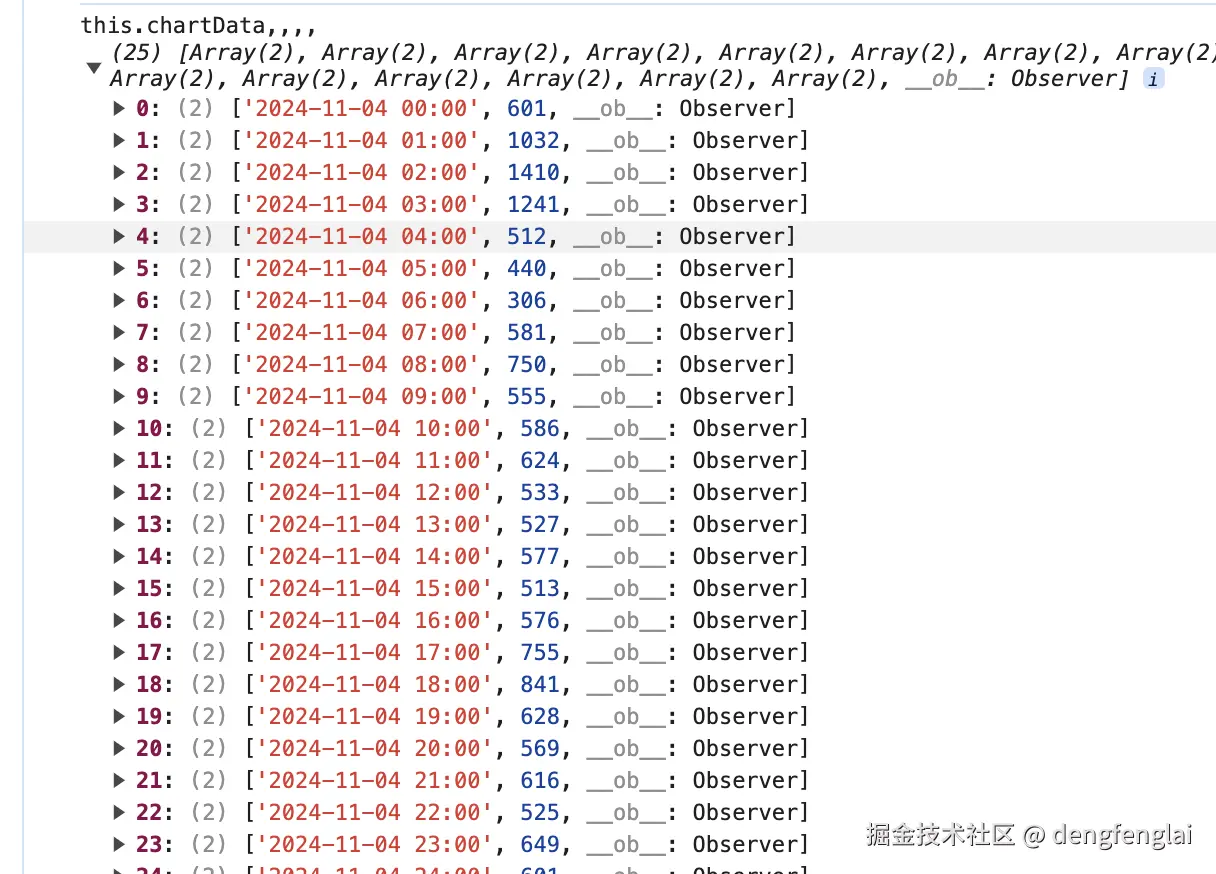

如果横坐标在series中 series的data是二维数组 markArea和markLine中的坐标要在data中 否则渲染不出来

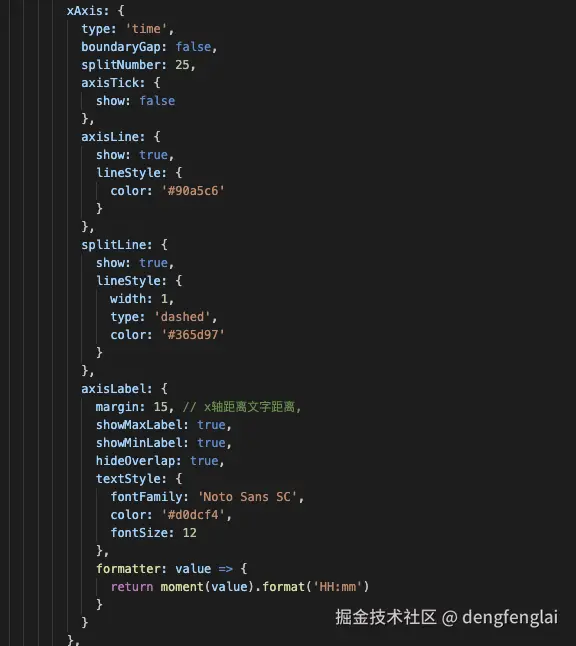

2、如果xAxis是time,data可以随意

markArea和markLine中的坐标可以不在data中 也能渲染出来

在series里写 在饼图中间展示  在series同级写展示在饼图上下左右边上， 如果中间的label样式太丰富不好写 写div

// label: {

            //   show: true,

            //   formatter: '{b}\n{c}个\n{d}%', // 标签显示：名称+数量+百分比

            //   fontSize: 12,

            //   lineHeight: 20

            // },

            label: {

              show: false,

              color: '#7FB4D6',

              position: 'center',

              formatter: function (params) {

                return  params.value.name+ '\n' + params.value.undefined+ ' \n' + params.percent + '%'

              }

            },
