基于Cesium的军事标绘，支持淡入淡出、生长动画

在一些特殊的应用领域，需要基于Cesium 绘制军事箭头等图形，借鉴了ol-plot等插件，在cesium 1.99版本的基础上封装了军事标绘的插件

cesium-plot-js 支持多种图形类型，如基础多边形、箭头、曲线等。设计模式采用较为开放的面向对象的方式，每个图形使用单独的类来管理，通过类的实例来实现图形的事件绑定，样式操作等

每个图形为独立的类，绑定事件或其他操作通过类的实例来实现

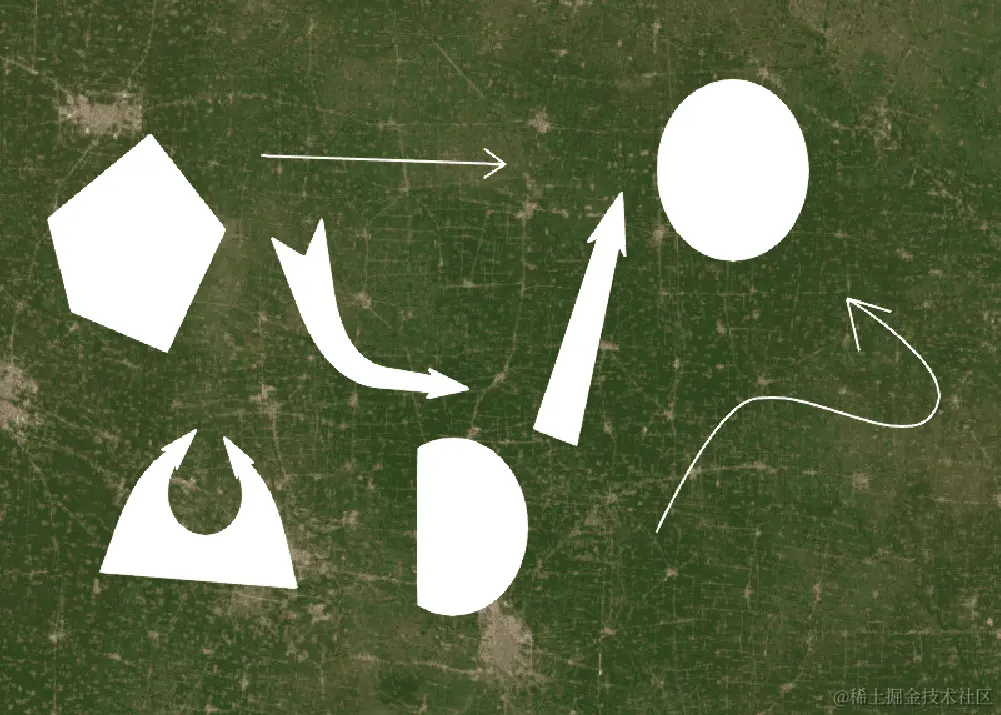

先上图：

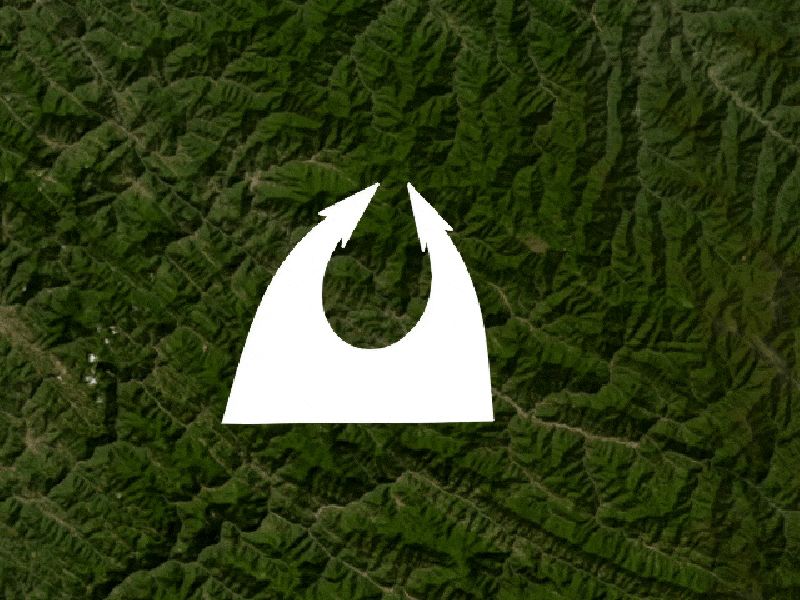

淡入淡出：

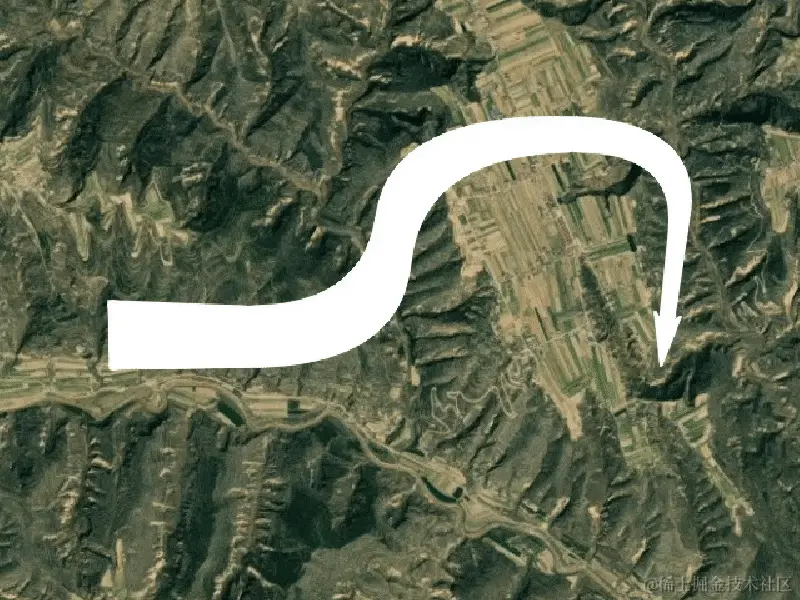

生长动画：

当前支持的一些图形（扩展中）

类名	描述
Polygon	多边形
Reactangle	矩形
Triangle	三角形
Circle	圆形
StraightArrow	细直箭头
CurvedArrow	曲线箭头
FineArrow	直箭头
AttackArrow	进攻方向箭头
SwallowtailAttackArrow	燕尾进攻方向箭头
SquadCombat	分队战斗方向
SwallowtailSquadCombat	燕尾分队战斗方向
AssaultDirection	突击方向
DoubleArrow	双箭头
FreehandLine	自由线
FreehandPolygon	自由面
Curve	曲线
Ellipse	椭圆
Lune	半月面

快速开始

通过 CDN 引入

<script src="https://unpkg.com/cesium-plot-js"></script>

然后，调用绘制 API 即可：

new CesiumPlot.FineArrow(Cesium, viewer);

通过 NPM 安装

npm i cesium-plot-js

然后，在代码中引入并调用绘制 API：

import CesiumPlot from 'cesium-plot-js';
new CesiumPlot.FineArrow(Cesium, viewer);

示例

// 初始化viewer
const viewer = new Cesium.Viewer('cesiumContainer');
// 抗锯齿
viewer.scene.postProcessStages.fxaa.enabled = true;
// 设置自定义样式
const geometry = new CesiumPlot.FineArrow(Cesium, viewer, {
  material: Cesium.Color.fromCssColorString('rgba(59, 178, 208, 0.5)'),
  outlineMaterial: Cesium.Color.fromCssColorString('rgba(59, 178, 208, 1)'),
  outlineWidth: 3,
});

其中样式完全遵循Cesium的样式规范，便于扩展

事件支持

• 'drawStart'

绘制开始

• 'drawUpdate'

绘制过程中点位更新，回调事件返回更新的 Cartesian3 点位

• 'drawEnd'

绘制结束，回调事件返回图形的关键点位

geometry.on('drawEnd', (data) => {
  console.log(data);
});

• 'editStart'

编辑开始

• 'editEnd'

编辑结束，回调事件返回图形的关键点位

const geometry = new CesiumPlot.FineArrow(Cesium, viewer);
geometry.on('drawEnd', (data) => {
    console.log(data);
});

持续完善中

cesium-plot-js目前仍在不断开发完善中，欢迎感兴趣的小伙伴体验交流

github: github.com/ethan-zf/ce…
