ROCKETMQ-架构及核心概念（一）

技术驿站
195 阅读5分钟

本文是ROCKETMQ的第一篇，主要将介绍ROCKETMQ核心概念

一、架构组网

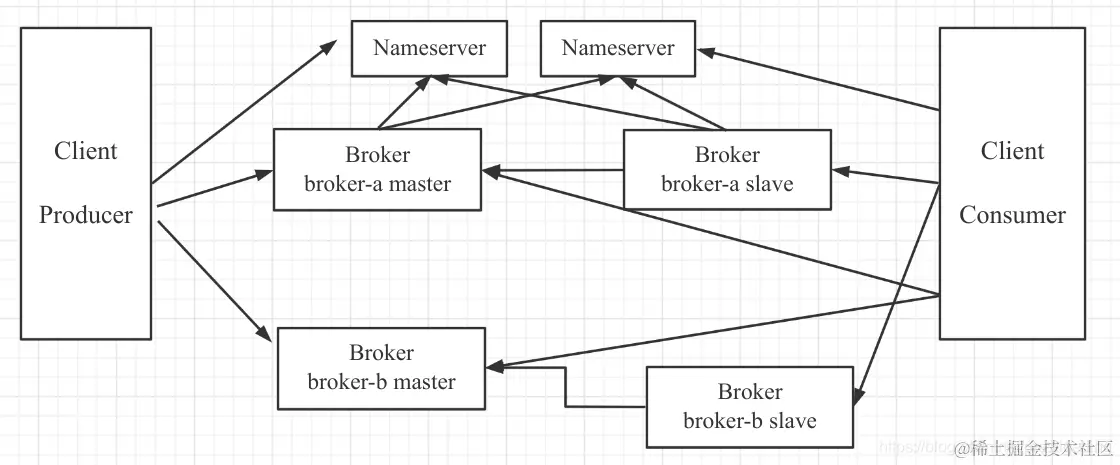

1.1 RocketMQ 部署架构


  • NameServer ： Topic 的路由注册中心，为客户端根据 Topic 提供路由服务，从而引导客户端向 Broker 发送消息。NameServer 之间的节点不通信。路由信息在 NameServer 集群中数据一致性采取的最终一致性。
  • Broker： 消息存储服务器，分为两种角色：Master 与 Slave。主服务承担读写操作，从服务器作为一个备份，当主服务器存在压力时，从服务器可以承担读服务（消息消费）。所有 Broker，包含 Slave 服务器每隔 30s 会向 NameServer 发送心跳包，心跳包中会包含存在在 Broker 上所有的 Topic 的路由信息。
  • Client：包括 Producer（消息发送者）和 Consumer（消费消费者）。客户端在同一时间只会连接一台 NameServer，只有在连接出现异常时才会向尝试连接另外一台。客户端每隔 30s 向 NameServer 发起 Topic 的路由信息查询。

1.2 消息订阅模型

发布与订阅模式

  • Topic：一类消息的集合，消息发送者将一类消息发送到一个主题中。
  • ConsumerGroup：消息消费组，一个消费单位的群体，消费组首先在启动时需要订阅需要消费的 Topic。

一个 Topic 可以被多个消费组订阅，同样一个消费组也可以订阅多个主题。一个消费组拥有多个消费者。

二、核心概念

2.1 消费模式

  • 广播模式：一个消费组内的所有消费者每一个都会处理 Topic 中的每一条消息，通常用于刷新内存缓存。
    • 消费进度：存储在用户的主目录，默认文件全路径名：${USER_HOME}/.rocketmq_offsets
  • 集群模式：一个消费组内的所有消费者共同消费一个 Topic 中的消息，即分工协作，一个消费者消费一部分数据，启动负载均衡。
    • 消费进度：消息消费进度存储在 Broker 端，${ROCKETMQ_HOME}/store/config/consumerOffset.json

2.2 消费队列负载算法和重平衡机制

集群模式下，消费者分配消息使用的负载均衡算法：

  • AllocateMessageQueueAveragely：平均分配
  • AllocateMessageQueueAveragelyByCircle：轮流平均分配

消费队列重平衡机制： 在 RocketMQ 客户端中会每隔 20s 去查询当前 Topic 的所有队列、消费者的个数，运用队列负载算法进行重新分配，然后与上一次的分配结果进行对比，如果发生了变化，则进行队列重新分配；如果没有发生变化，则忽略。

2.3 消费模型

RocketMQ 提供了并发消费、顺序消费两种消费模型。

  • 并发消费：对一个队列中消息，每一个消费者内部都会创建一个线程池，对队列中的消息多线程处理，即偏移量大的消息比偏移量小的消息有可能先消费。
  • 顺序消费：在某一项场景，例如 MySQL binlog 场景，需要消息按顺序进行消费。在 RocketMQ 中提供了基于队列的顺序消费模型，即尽管一个消费组中的消费者会创建一个多线程，但针对同一个 Queue，会加锁。

温馨提示：并发消费模型中，消息消费失败默认会重试 16 次，每一次的间隔时间不一样；而顺序消费，如果一条消息消费失败，则会一直消费，直到消费成功。故在顺序消费的使用过程中，应用程序需要区分系统异常、业务异常，如果是不符合业务规则导致的异常，则重试多少次都无法消费成功，这个时候一定要告警机制，及时进行人为干预，否则消费会积压。

2.4 延迟消息

开源版本的 RocketMQ 目前并不支持任意精度的定时消息。所谓的定时消息就是将消息发送到 Broker，但消费端不会立即消费，而是要到指定延迟时间后才能被消费端消费。

RocketMQ 目前支持指定级别的延迟，其延迟级别如下：

1s 5s 10s 30s 1m 2m 3m 4m 5m 6m 7m 8m 9m 10m 20m 30m 1h 2h

具体实现原理参考这个沸点：ROCKETMQ延迟队列

2.5 事务消息

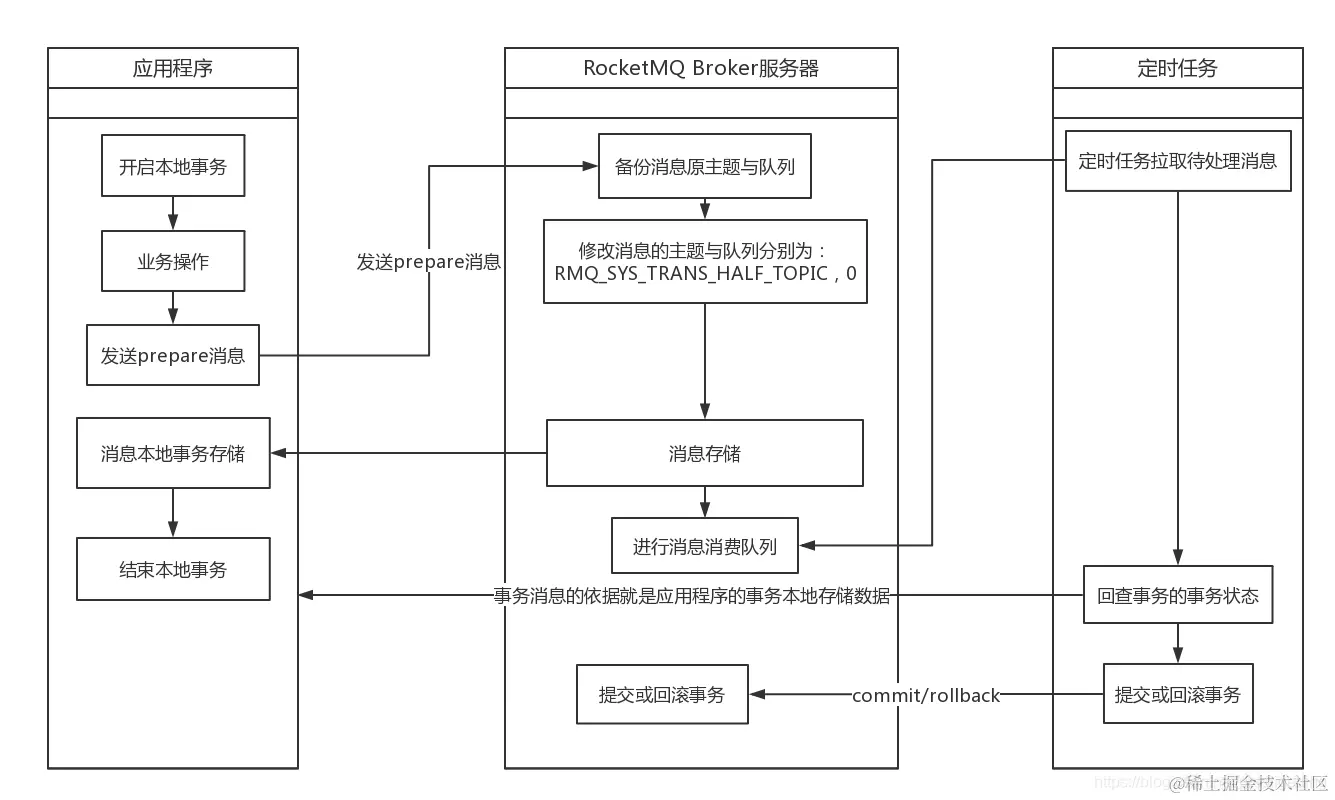

事务消息并不是为了解决分布式事务，而是提供消息发送与业务落库的一致性，其实现原理就是一次分布式事务的。 实现原理如下：

image.png 实现原理有点类似于两阶段提交＋定时轮循

应用程序在事务内完成相关业务数据落库后，需要同步调用 RocketMQ 消息发送接口，发送状态为 prepare 的消息，消息发送成功后 RocketMQ 服务器会回调 RocketMQ 消息发送者的事件监听程序，记录消息的本地事务状态，该相关标记与本地业务操作同属一个事务，确保消息发送与本地事务的原子性。

RocketMQ 在收到类型为 prepare 的消息时，会首先备份消息的原主题与原消息消费队列，然后将消息存储在主题为 RMQ_SYS_TRANS_HALF_TOPIC 的消息消费队列中，就是因为这样，消费端并不会立即被消费到。

RocketMQ 消息服务器开启一个定时任务，消费 RMQ_SYS_TRANS_HALF_TOPIC 的消息，向消息发送端（应用程序）发起消息事务状态回查，应用程序根据保存的事务状态回馈消息服务器事务的状态（提交、回滚、未知），如果是提交或回滚，则消息服务器提交或回滚消息，如果是未知，待下一次回查，RocketMQ 允许设置一条消息的回查间隔与回查次数，如果在超过回查次数后未知消息的事务状态，则默认回滚消息。

没有事务消息，也可以使用其他方式替代：

  • 严格的事务一致性：本地事务表方式，发送前记录事务表，发送后删除，定时任务定时轮询发送
  • 非严格，基于补偿的思路，发送失败采用重试机制，发送失败记录操作，人工处理
