计算PCIe的速率GB/s和GT/s

976 阅读1分钟

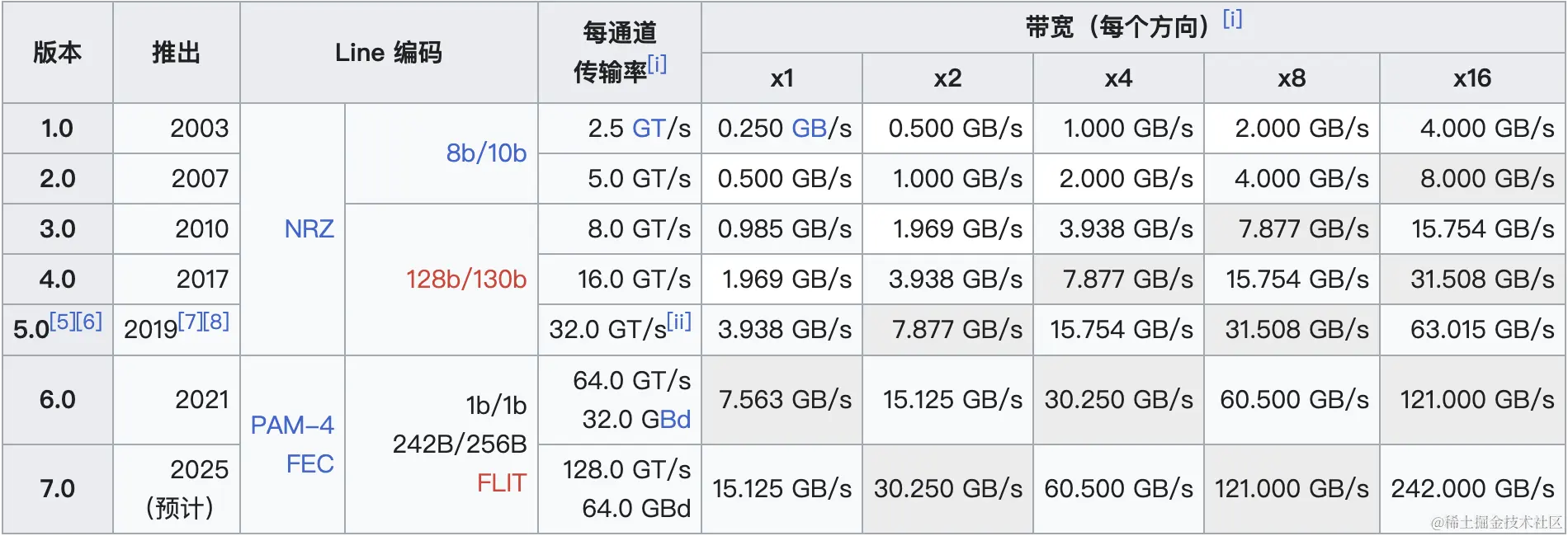

为了计算PCIe不同版本的传输速度,我们需要使用给定的GT/s值和相应的编码效率。

传输速度(GB/s)的计算公式是:

传输速度(GB/s=8/(GT/s×编码效率)传输速度(GB/s)=8/(GT/s×编码效率)

PCIe 4.0的GT/s是16.0,编码效率是0.9846(128B/130B编码)。

Gen4=(16.0×0.9846)/8=1.9692 GB/sGen4 = (16.0×0.9846)/8=1.9692 GB/s

PCIe 5.0的GT/s是32.0,编码效率同样是0.9846(128B/130B编码)。

Gen5=(32.0×0.9846)/8=3.9384 GB/sGen5 = (32.0×0.9846)/8=3.9384 GB/s

PCIe 6.0的GT/s是64.0,编码效率是0.9453125(242B/154B编码)。

Gen6=(64.0×0.9453125)/8=7.5625 GB/sGen6 =(64.0×0.9453125)/8=7.5625 GB/s
