干货 | 总结的开关电源电路图

用户5959439927219
144 阅读1分钟

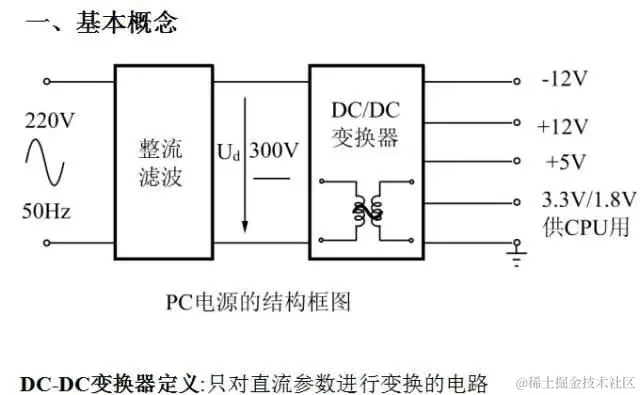

基本原理

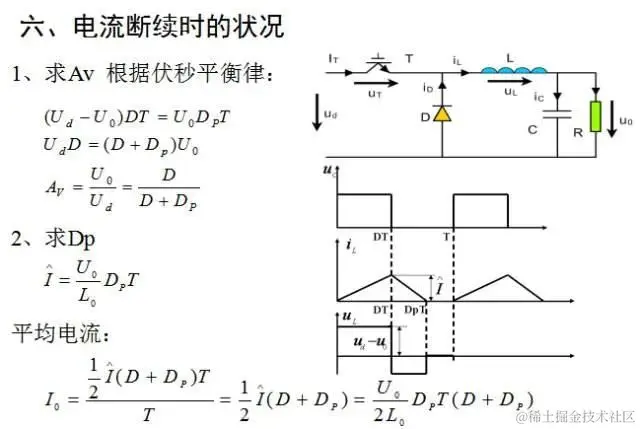

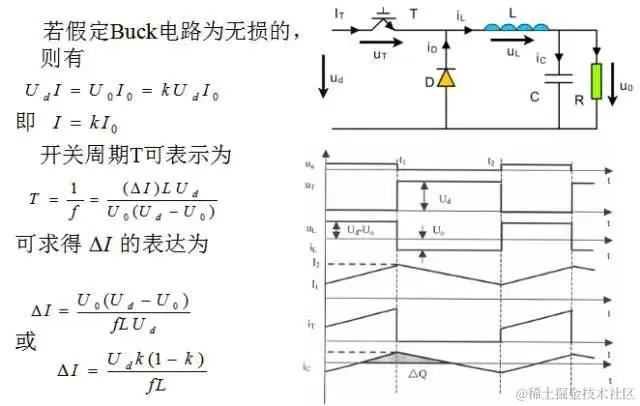

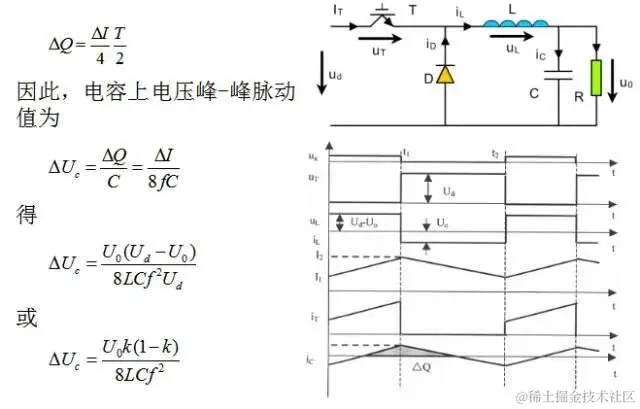

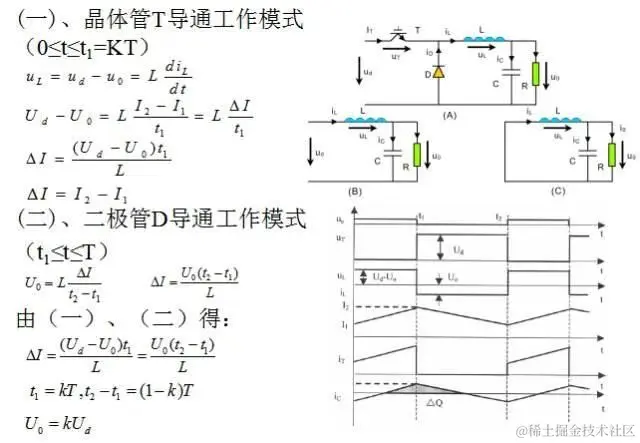

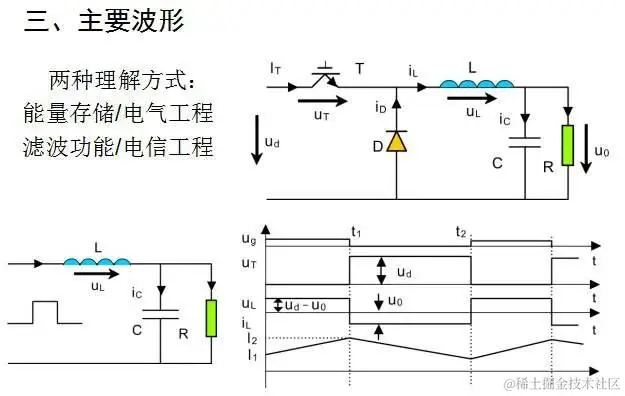

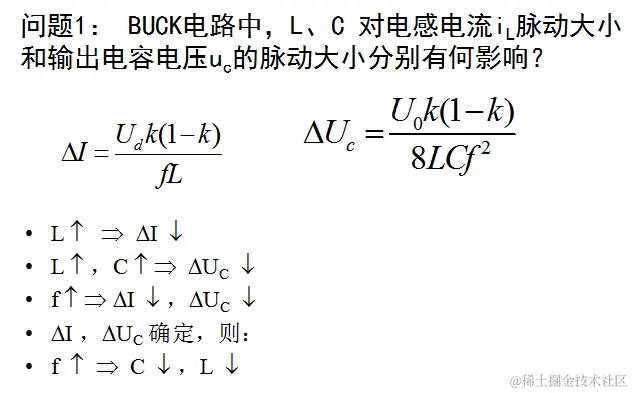

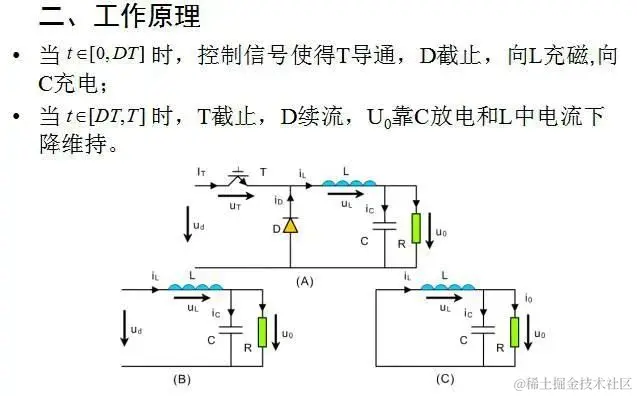

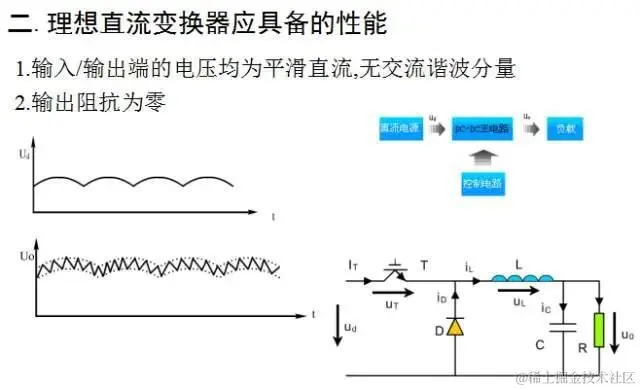

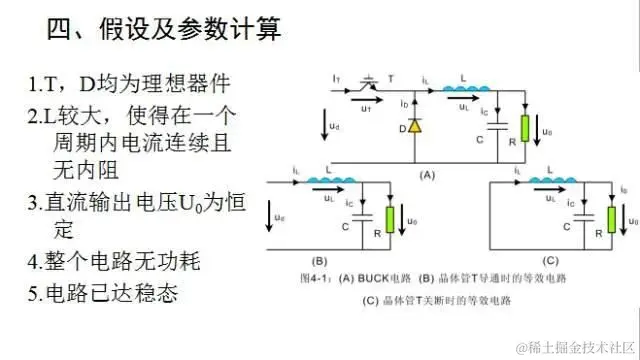

直流-直流降压变换器(BUCK变换器)

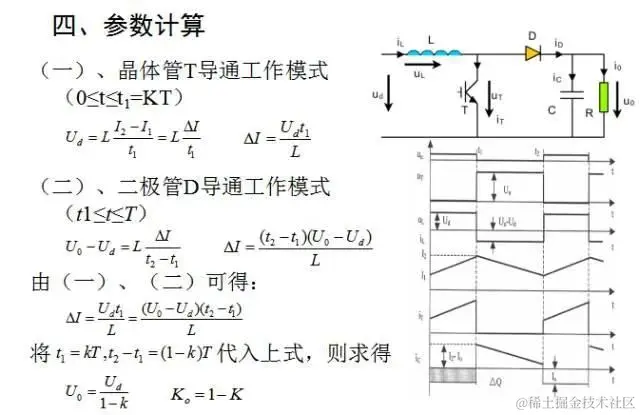

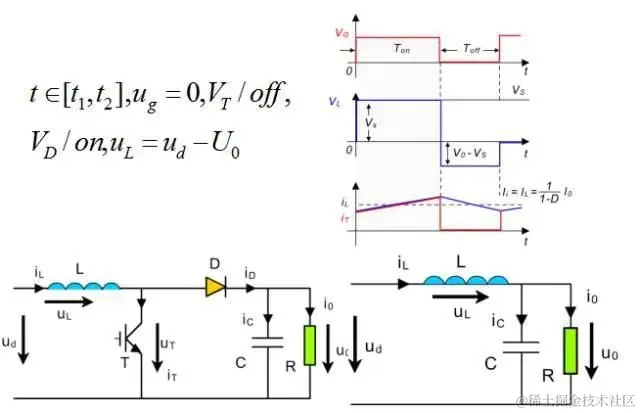

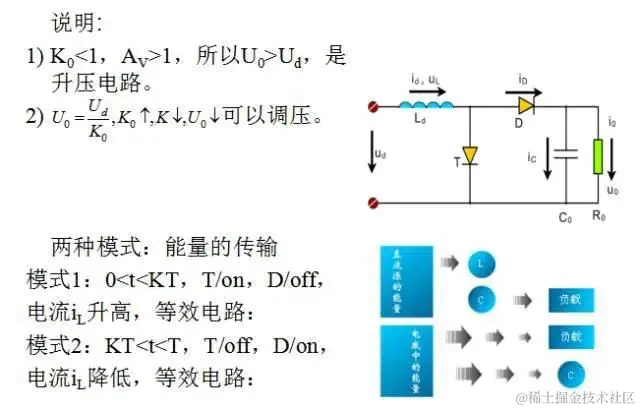

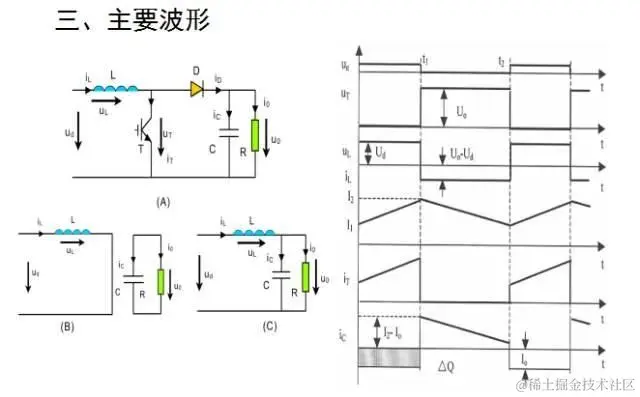

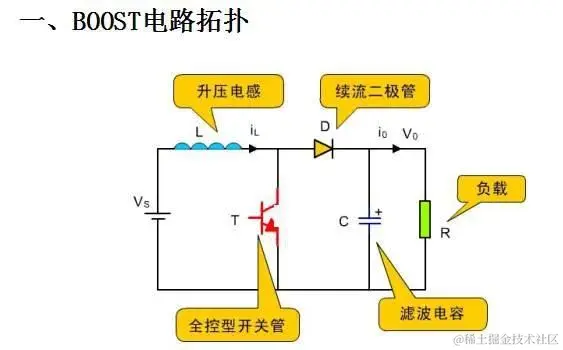

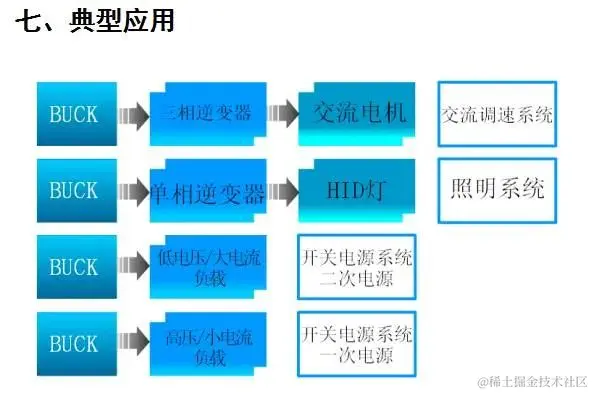

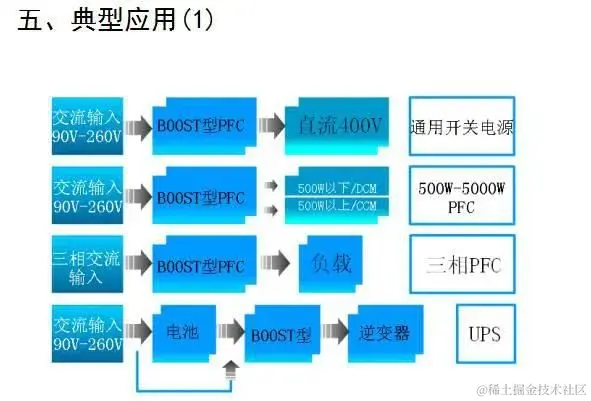

直流-直流升压变换器(BOOST变换器)

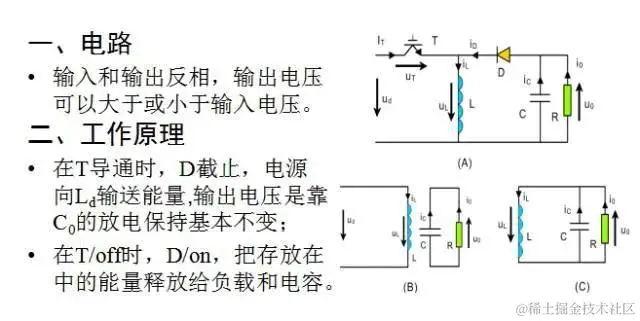

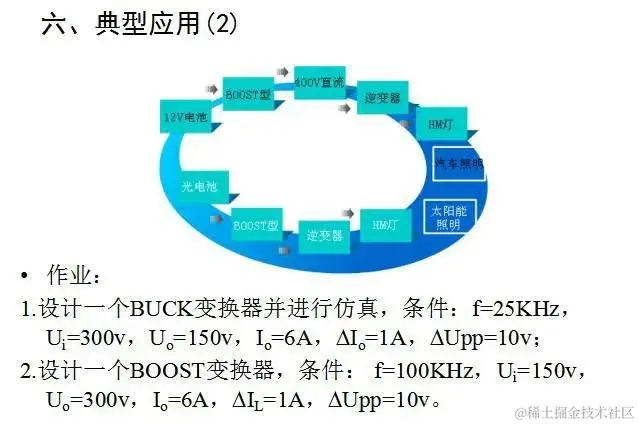

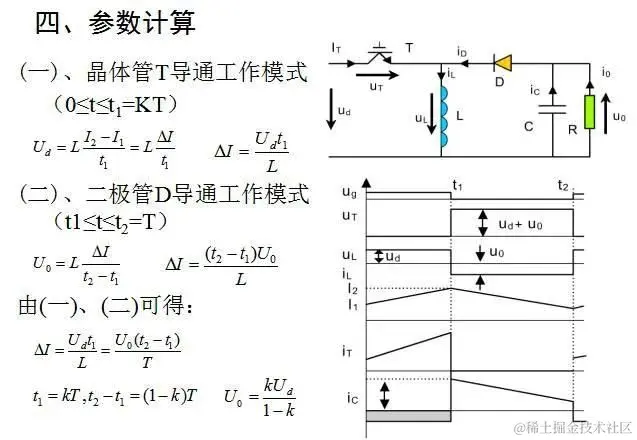

直流降压升压变换器(BUCK-BOOST变换器)

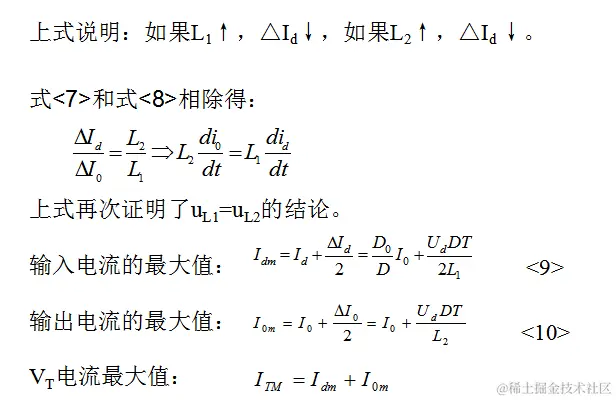

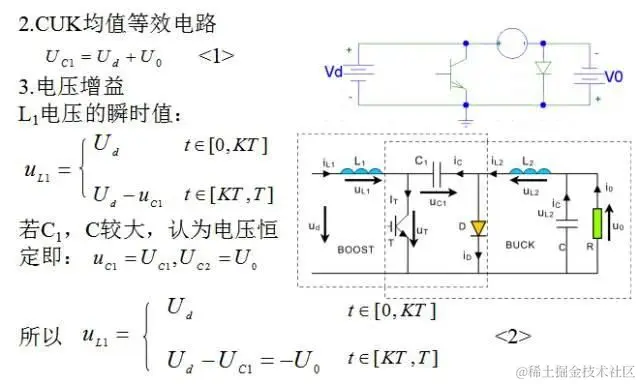

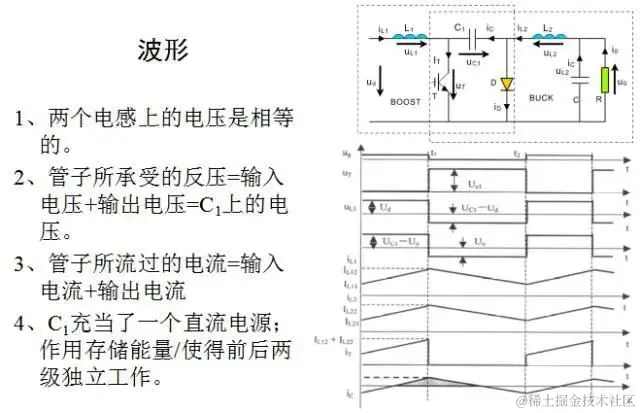

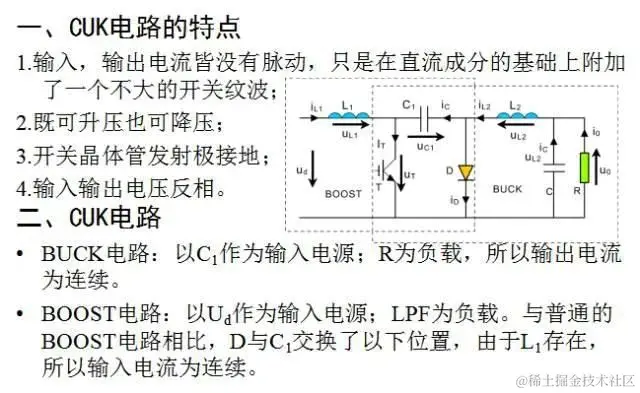

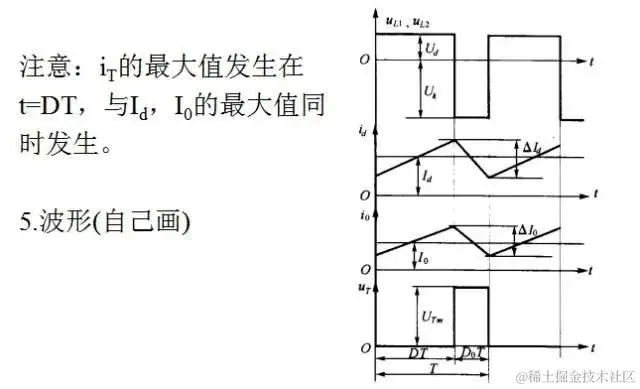

直流升压降压变换器(CUK变换器)

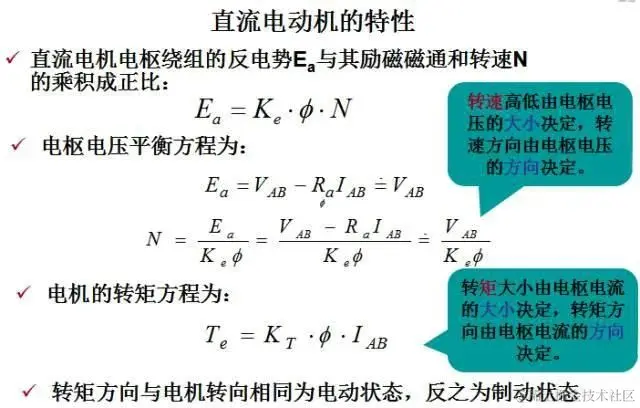

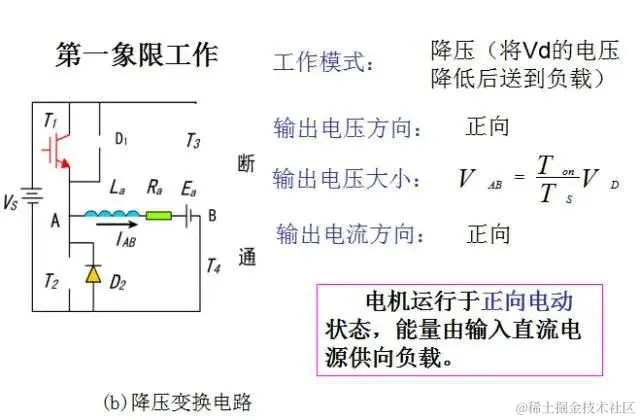

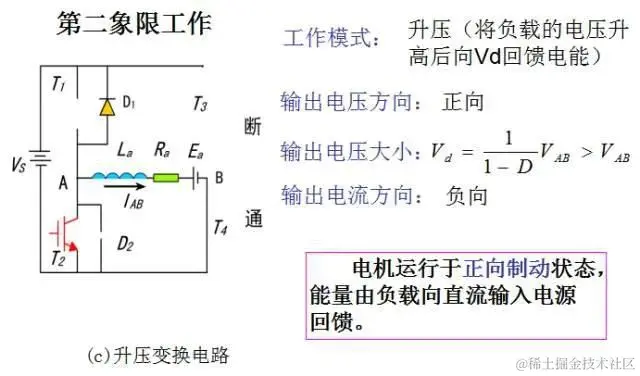

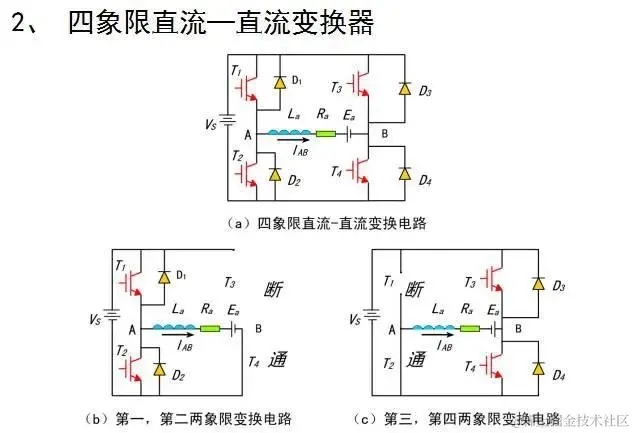

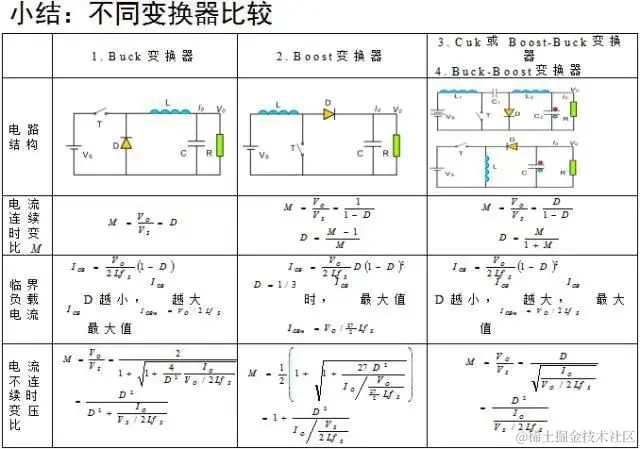

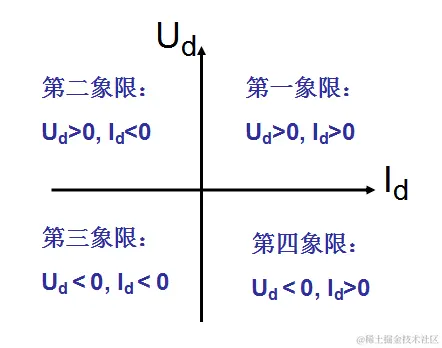

两象限/四象限直流-直流变换器

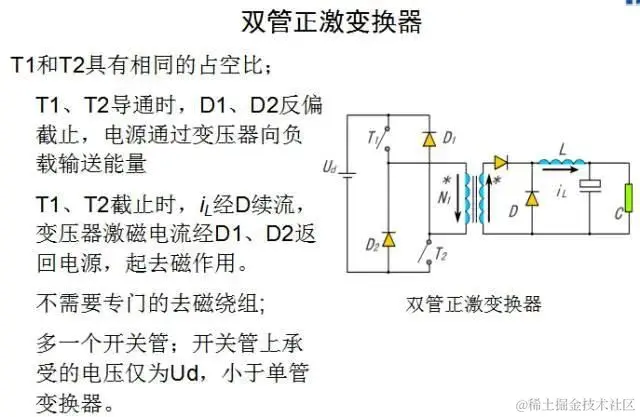

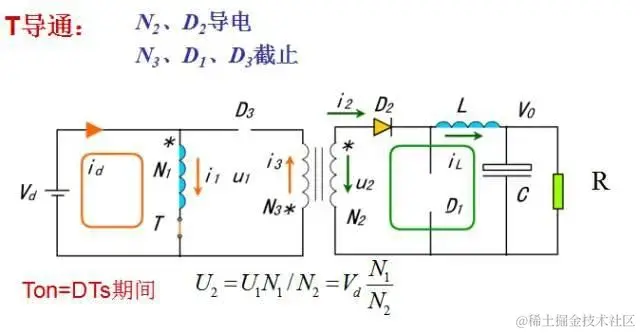

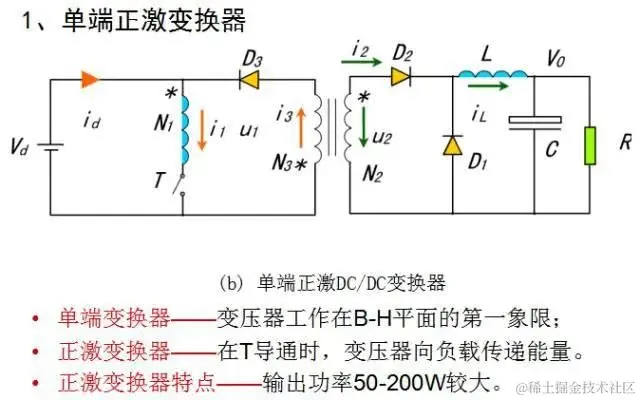

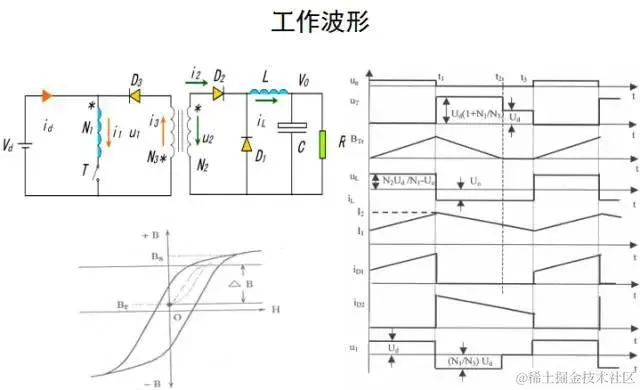

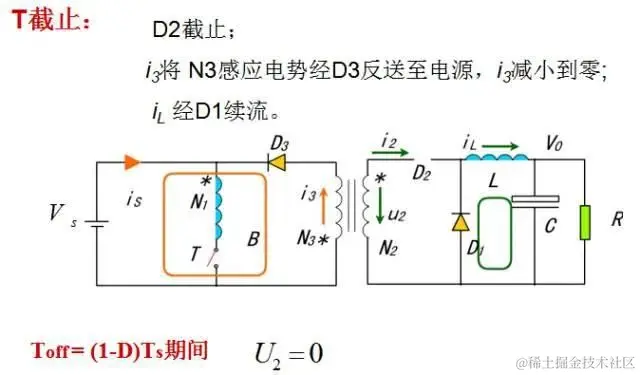

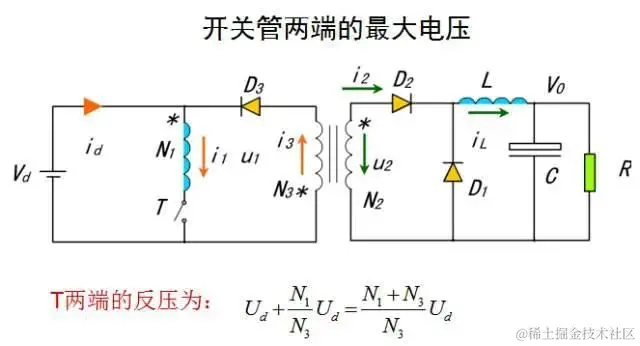

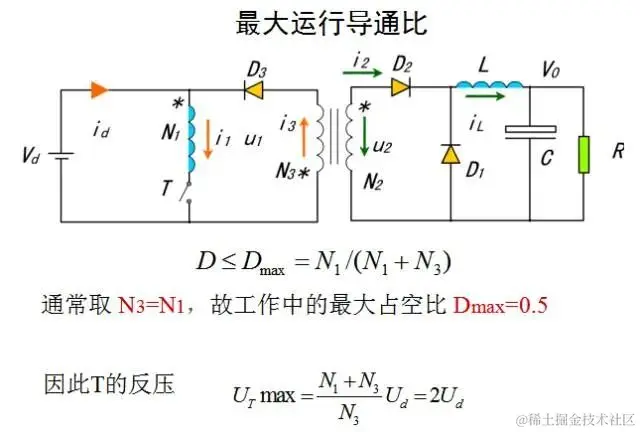

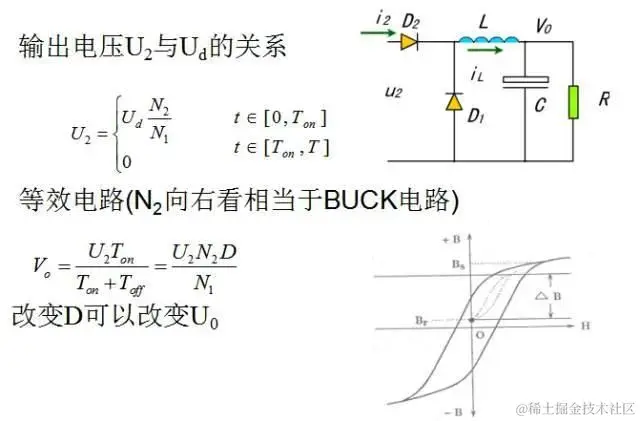

单端正激变换器

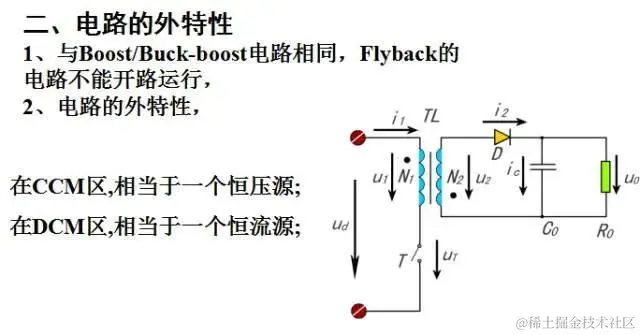

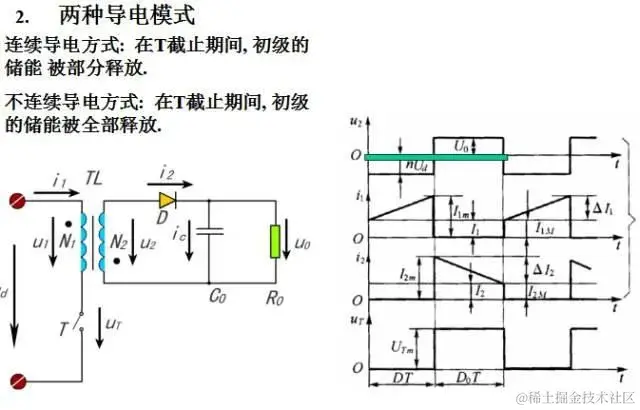

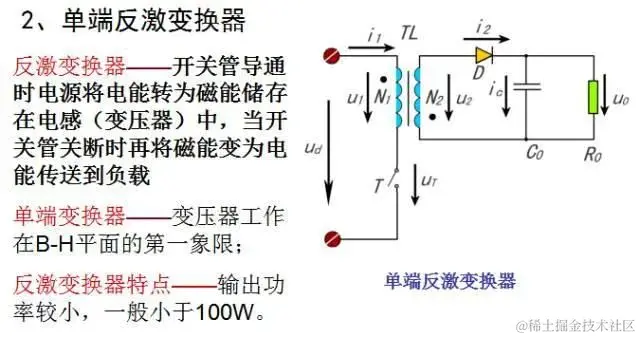

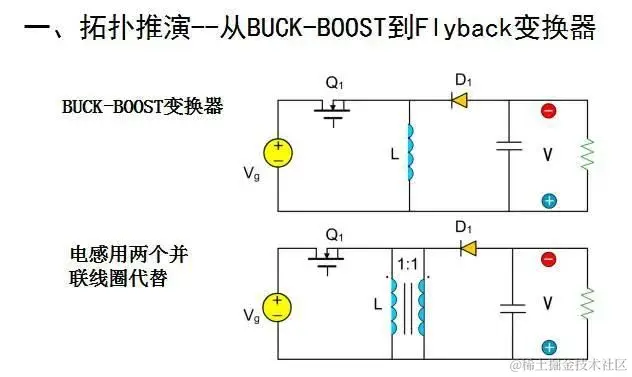

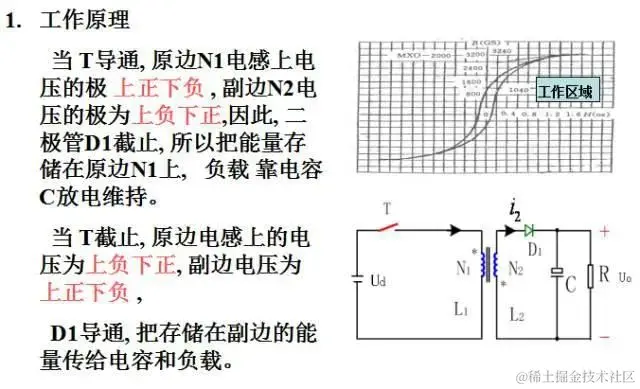

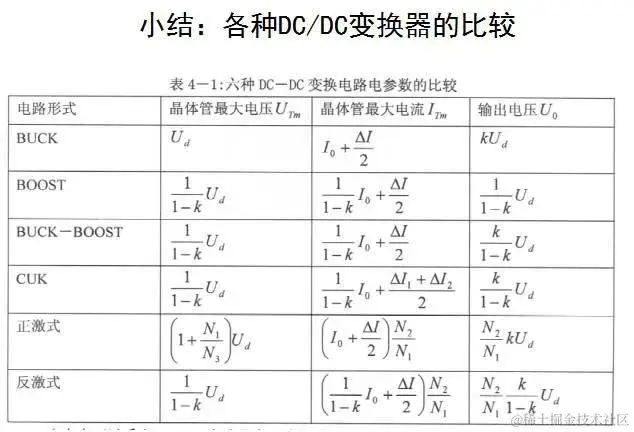

单端反激变换器










内容直接转载于“南山扫地僧”公众号，如有侵权，请联系删除，谢谢！

声明：本文为转载文章，转载此文目的在于传递更多信息，版权归原作者所有，如涉及侵权，请后台联系小编进行处理。（买电子元器件就上唯样商城）
