tesseract-OCR的训练以及在IOS手机EasyClick上的使用

万象心生
414 阅读5分钟

首先下载tesseractOCR应用,下载地址:digi.bib.uni-mannheim.de/tesseract/


源码地址为：github.com/tesseract-o…；

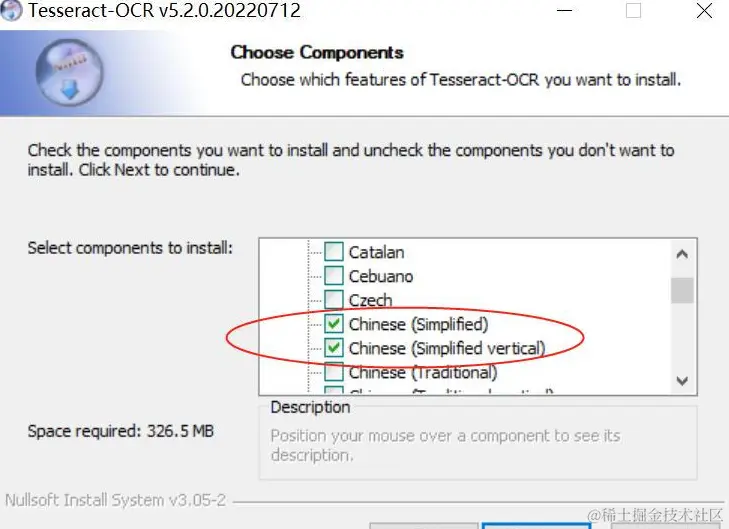

image.png 安装中这里选择需要的语言包

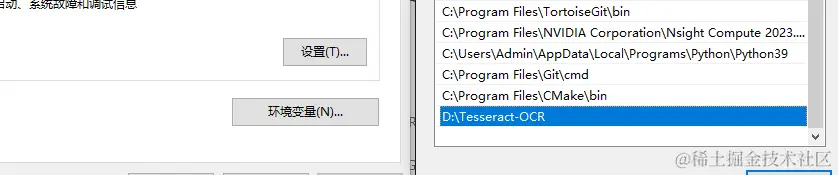

image.png 安装完成后,将目录添加到系统变量path中

image.png 查看版本信息

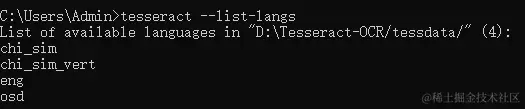

image.png 查看已下载的语言包

训练样本需要一个工具，jTessBoxEditor,这个工具是用java开发的，需要jre7以上的版本支持。

下载jTessBoxEditor

地址:github.com/nguyenq/jTe…

1、获取训练的图片，为了方便我使用了原来的图片一张，样本当然是越多越好。

2、合并样本文件，打开jTessBoxEditor，点开train.bat。在菜单栏中Tools->Merge TIFF。在弹出的窗口中可以选择多张样本图片（网上之前有说要.tif格式的图片，测试.jpg .png格式的也行）。 之后会合成一张tif格式文件


生成box文件， 打开命令行，输入：

1tesseract.exe test.font.exp1.tif test.font.exp1 batch.nochop makebox
tip如果有多个文件,比如增量训练,就需要多行生成box
-tesseract.exe test.font.exp2.tif test.font.exp2 batch.nochop makebox
-tesseract.exe test.font.exp3.tif test.font.exp3 batch.nochop makebox

      生成的BOX文件为test.font.exp1.box，BOX文件为Tessercat识别出的文字和其坐标。Make BOX的命名的个数为：

1tesseract [lang].[fontname].exp[num].tif [lang].[fontname].exp[num] batch.nochop makebox

      其中lang为语言名称，fontname为字体名称，num为序号，可以随便定义。有些博客说对于这个命名无所谓，但是我尝试到后免出错了，是tr文件名的问题，在下面我会贴出报错图。读者也可以试试，不知是不是我之前步骤哪里做错了。

4、文字矫正，打开jTessBoxEditor工具，打开test.font.exp1.tif文件（必须将上一步生成的.box和.tif样本文件放在同一目录），如下图所示。可以看出有些字符分割和识别都不正确，可以通过该工具手动对每张图片中识别错误的字符进行校正。校正完成后保存即可。（注：发现中文打不上去，在菜单Setting->Font中可以修改，改为宋体即可

5、生成.tr文件，在命令行中输入：

1tesseract test.font.exp1.tif test.font.exp1 nobatch box.train
tip如果有多个文件,比如增量训练,就需要多行生成tr
-tesseract test.font.exp2.tif test.font.exp2 nobatch box.train
-tesseract test.font.exp3.tif test.font.exp3 nobatch box.train

   6、计算字符集，从生成的box文件中提取，继续输入：

1unicharset_extractor test.font.exp1.box
tip如果有多个文件,比如增量训练,就需要以空格分割多个box
-unicharset_extractor test.font.exp1.box test.font.exp2.box

 7、生成字体特征文件，在当前文件夹中新建任意名称的文件，里面格式为：

1<span><fontname> <italic> <bold> <fixed> <serif> <fraktur>  </span>

       例如：我建了一个名为font的文件，里面内容为：font 0 0 0 0 0

        这个文件可以是手动生成的txt文件，也可以在在命令行中输入：

1 echo font ``0 0 0 0 0 >font

        即可。

  8、特征训练，继续在命令行输入：

1mftraining -F font -U unicharset test.font.exp1.tr
tip如果有多个文件,比如增量训练,就需要以空格分割多个tr
-mftraining -F font -U unicharset test.font.exp1.tr test.font.exp2.tr

9、聚类：Clustering 聚集tesseract识别的训练文件，命令行输入：

1cntraining test.font.exp1.tr
tip如果有多个文件,比如增量训练,就需要以空格分割多个tr
-cntraining test.font.exp1.tr test.font.exp2.tr

    有人会说其他还有一条shapeclustering语句，说下这个步骤可有可无，这个是在3.02中新加的，主要针对印度语，所以我们在做的时候会有一个警告 warning No shape table file present。

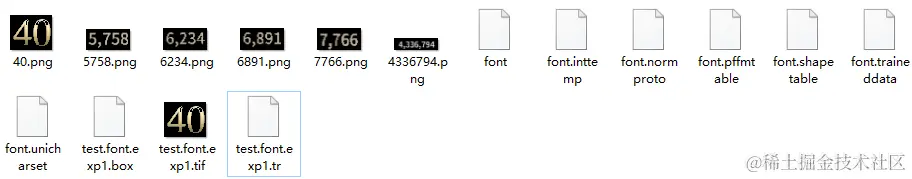

现在需要做的是把训练过程创建的五个文件：shapetable，normproto，inttemp，pffmtable，unicharset，用lang.为前缀重命名（例如test.），然后运行combine_tessdata.

如下图所示：


10、最后，合并相关文件，生成字典文件，输入：

1combine_tessdata font.

image.png 最终，在当前目录中会产生一个为font.traineddata文件，将其拷到tessdata文件夹中，再测试一下。

1tesseract.exe .\7766.png result -l font

接下来是EC代码内操作

直接上代码

let pa = {
    "type": "tess",
    "path": "D:/tesseract-ocr/tessdata",
    "baseDir": "D:/tesseract-ocr",
    "language": "font",
    "ocrEngineMode": 0
}
  • 参数设置为: {"type":"tess","path":"d:\tesseract-ocr\tessdata","baseDir":"d:\tesseract-ocr"}
  • baseDir: 代表是tesseract安装路径,安装包下载: github.com/tesseract-o… 或者官方王下载jTessBoxEditor.zip包含了训练工具和tesseract的dll
  • path: 代表是tesseract 的 tesssdata 文件夹
  • language: 语言数据集文件， 例如 chi_sim.traineddata 代表是中文简体语言，参数就填写 chi_sim,多个可以用+链接，例如:chi_sim+eng+num
  • ocrEngineMode: 识别引擎类型，0 OEM_TESSERACT_ONLY ， 1 OEM_LSTM_ONLY,2 OEM_TESSERACT_LSTM_COMBINED,3 OEM_DEFAULT
  • rilLevel: PageIteratorLevel 参数，-1 自适应， 0: RIL_BLOCK, 1: RIL_PARA, 2: RIL_TEXTLINE, 3: RIL_WORD, 4:RIL_SYMBOL
let tocr = ocr.newOcr()
let inited = tocr.initOcr(pa);
logd("初始化结果 -" + inited);
if (!inited) {
    loge("error : " + tocr.getErrorMsg());
    return;
}

console.time("1")
let _image = image.captureFullScreenEx({"type": "1", "quality": 100});  //截取全图
// _image = image.binaryzation(_image,1,100);  //这里是图片二值化让去除图片杂点方便识别,可以不使用
if (!_image) {
    loge("读取图片失败");
}
let _rect_image = image.clip(_image, 1032,346,1057,399);  //裁剪图片只留下想要识别的区域
image.recycle(_image)
let _img = image.rotateImage(_rect_image, -90); //将图片逆时针旋转90度  游戏图片为竖屏的所以需要旋转
image.recycle(_rect_image)

logd("start---ocr");
// 对图片进行识别
let result = tocr.ocrImage(_img, 20 * 1000)
image.recycle(_img)
logd("识别结果:" + result)
if (result) {
    logd("ocr结果-》 " + JSON.stringify(result));
    for (var i = 0; i < result.length; i++) {
        var value = result[i];
        logd("文字 : " + value.label + " x: " + value.x + " y: " + value.y + " width: " + value.width + " height: " + value.height);
    }
} else {
    logw("未识别到结果");
}

logd("耗时: " + console.timeEnd(1) + " ms")
sleep(1000);

代码上方可以加一行在ec执行结束之后释放ocr资源

setStopCallback(() => {
    //释放所有资源
    tocr.releaseAll();
});
