简介

IP分片产生的原因是网络层的MTU，当IP报文长度大于MTU时，需要利用分片和重组来完成报文的传输。

最大传送单元（MTU）：MTU是链路层可封装数据的上限，以太网的MTU为1500字节，也就是IP分组最大为1500，超过则需要进行分片。

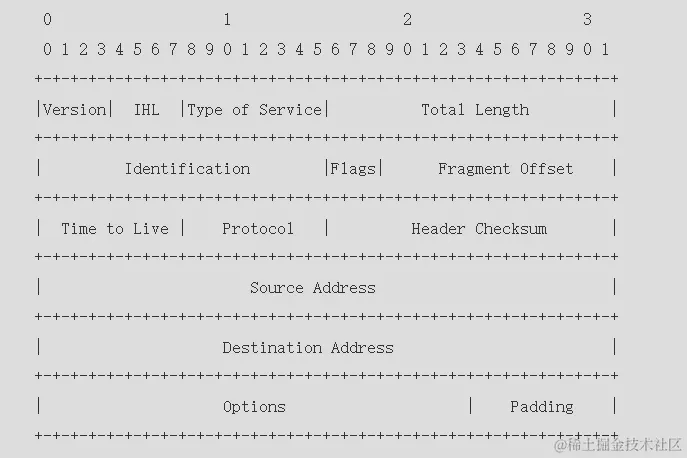

IP头格式：

IP分片字段：

• Flags (标志位)
  • 3比特
  • Bit 0: 保留位，必须为0。
  • Bit 1: DF（Don't Fragment），能否分片位，0表示可以分片，1表示不能分片。
  • Bit 2: MF（More Fragment），表示是否该报文为最后一片，0表示最后一片，1代表后面还有。
• Fragment Offset (片偏移)
  • 13比特
  • 分片重组时会用到该字段。表示较长的分组在分片后，某片在原分组中的相对位置。以8个字节为偏移单位。

示例

在以太网MTU为1500的环境下，发送一个数据长度为3000的UDP协议报文，即要发送IP数据部分长度为3008；分三片发送，发送的数据部分长度分别为1480、1480、48。

发包命令

hping3  -I em2 -c 1 --udp -d 3000 192.168.13.41

抓包命令

 tcpdump  -i em2 -envvv  host 192.168.13.41 -w xfabc.pcap

第一片

• 帧长：1514字节（不含CRC4字节）
• IP总长度：1500字节（IP头20字节+数据1480字节）
• Flags标识位：MF为1（后面还有分片）
• Fragment Offset片偏移：0

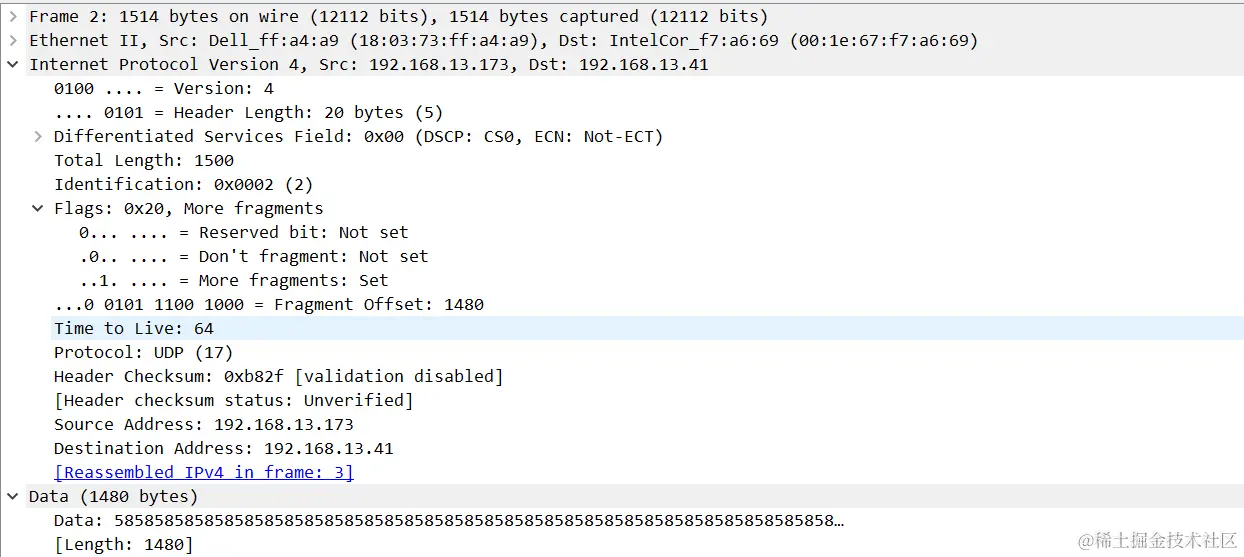

第二片

• 帧长：1514字节（不含CRC4字节）
• IP总长度：1500字节（IP头20字节+数据1480字节）
• Flags标识位：MF为1（后面还有分片）
• Fragment Offset片偏移：1480（185*8）

第三片

• 帧长：82字节（不含CRC4字节）
• IP总长度：68字节（IP头20字节+数据48字节）
• Flags标识位：MF为0（后面没有分片了）
• Fragment Offset片偏移：2960（1480+1480）
