MySQL整体概述

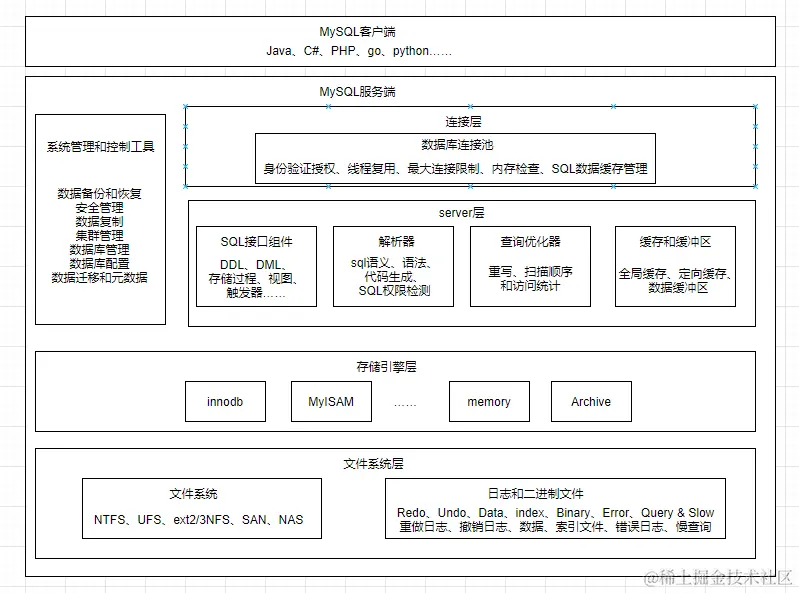

1、MySQL架构图

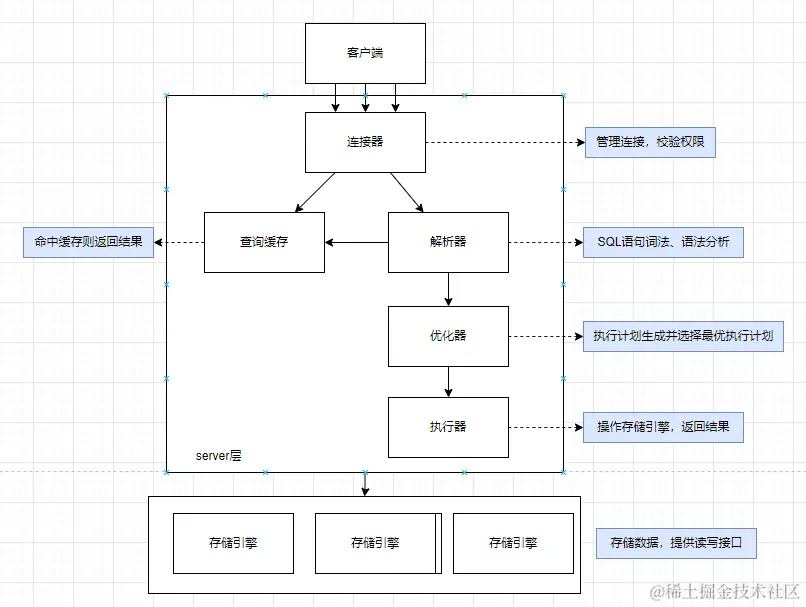

image.png MySQL逻辑架构图（林晓斌MYSQL45讲） image.png

2、select语句的执行过程

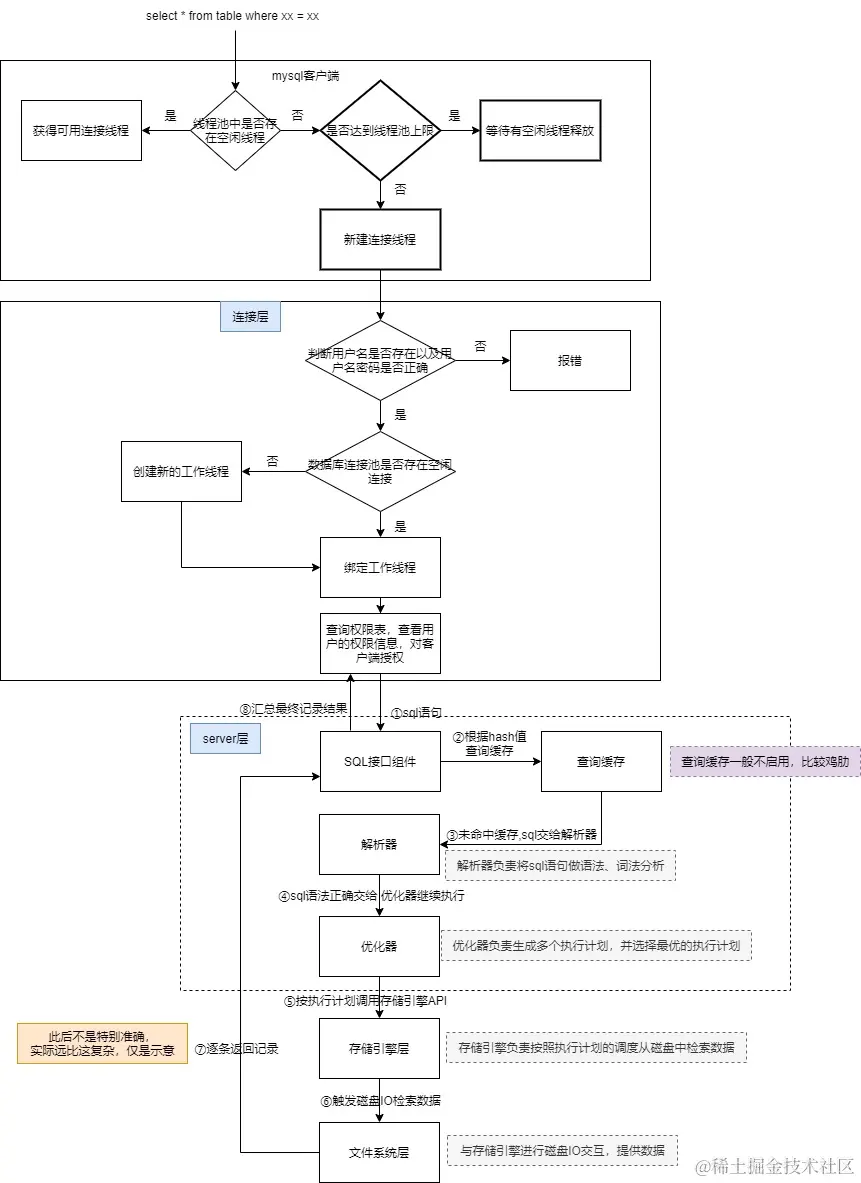

select执行过程示意图

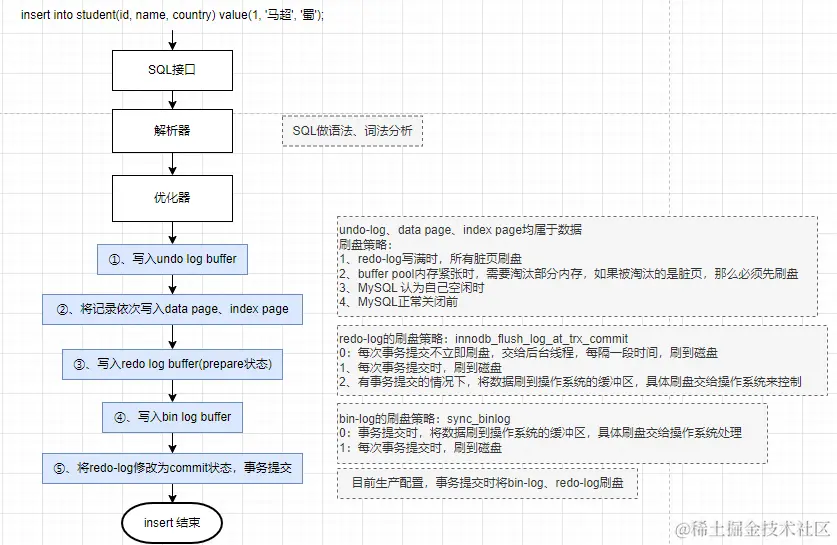

3、insert语句的执行过程


如上图所示，insert 产生的insert undo log比较特殊，它只对本事务起作用，而且当事务提交后，就会被删除。

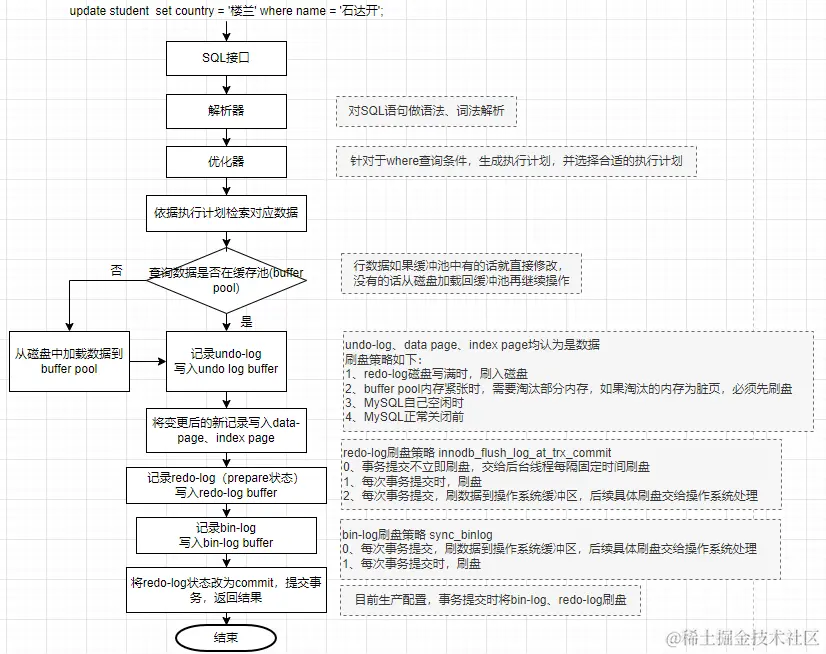

4、update语句的执行过程

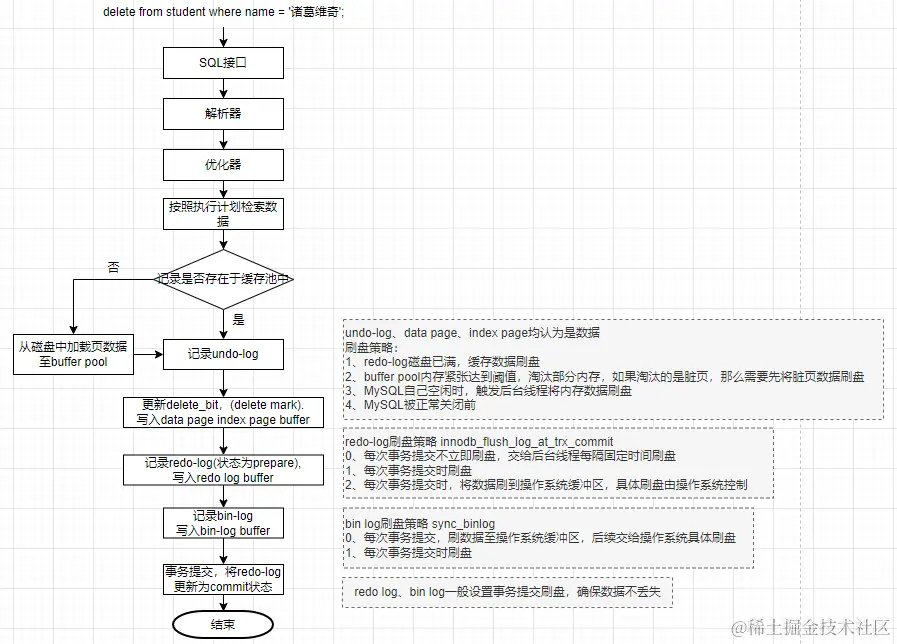

5、delete语句的执行过程


MySQL删除其实是个“假删除”
MySQL删除记录并不会立马从磁盘删除，只是将该记录打上删除标记（delete mark），并加入垃圾链中。等到后台purge线程执行回收时，但是只是将此处空间标记为可使用，并不会真正释放磁盘空间；后面再有数据插入的时候，就可以复用这块空间，而不用再额外分配新的磁盘空间。
总结：MySQL删除，只是标记删除，等到purge来将空间标记为可用；所以delete操作是不会释放表空间，换言之，delete之后，磁盘该占用多大空间还是多大，如果想要释放表空间，需要执行表空间重整，alter table 表名 engine = innodb;需要注意的是，该操作比较耗性能，慎用；
页合并
如果两个相邻数据页的“数据空洞”比较多，换言之，页的使用率较低，MySQL会触发页合并操作，顾名思义就是将其中一个页的数据搬迁到另一个页上，另一个页整体置为可使用；（与页分裂刚好相反）

6、崩溃恢复的执行过程

MySQL crash recovery的大致流程如下:

graph LR
A[找到last_checkpoint_no]  --> B[若有需要则修复损坏数据页]
B --> C[读取redo-log]
C --> D[利用redo log binlog undo log修复数据]
  1. 找到last_checkpoint_no 从redo log中获取上次checkpoint的lsn值，确定本次需要数据恢复lsn的起点值

    redo log文件的前四个block示意图 image.png checkpoint_no为奇数时，写入checkpoint1；checkpoint为偶数时，写入checkpoint2； 设计两个checkpoint的原因，也可以提高可用性，即使某一次checkpoin_no写入失败，仍然还存在另一个，只是数据恢复时，多读一次而已，并不会导致数据丢失；

  2. 若有需要则修复损坏数据页 MySQL刷盘时，都是以页数据为最小单位来处理。例如某一次刷盘，将内存中某一页的数据做落盘处理时，刚好写了一半到磁盘中，此时MySQL崩溃了，那么这时候磁盘中这一页的数据是有损的，不可用。此时做数据恢复时，就需要修复受损的页数据。
    MySQL的应对策略：double write。就是在将内存脏页刷盘之前，先将脏页数据写到内存中的double write buffer，然后再写入磁盘中.dblwr文件，之后再将数据写入对应表的磁盘空间。
    如果写入.dblwr文件的过程中，MySQL崩溃了，此时磁盘表空间的数据页仍然时完整的，未被损坏，数据恢复时没有必要修复页数据；
    如果写入.dblwr文件之后，刷盘过程中，MySQL崩溃时，此时磁盘页数据写了一半，页数据损坏。数据恢复时，只需要加载.dblwr文件也就能修复对应损坏的页数据。

    .dblwr文件也是顺序写，性能要比往具体表刷盘的随机写，快很多；个人觉得某种意义上讲也是WAL思想的一种体现。

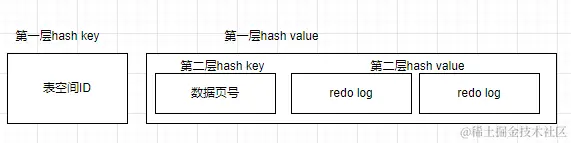

  3. 读取redo log 从第一步所取得last_checkpoint_no起点逐步读取redo log记录，为了提高效率，MySQL并非按顺序逐条处理，而是利用hash表，将同一页的数据置于一处，后面一起处理，减少随机写磁盘的次数。hash表结构如下：image.png
  4. 利用redo log、undo log、bin log恢复数据 如果redo log完整且处于prepare状态，那么拿着事务ID（XID）去binlog中查找是否存在对应事务，如果能够找到，那么说明该事务已经被完整执行完，将redo-log commit，完成事务提交；如果在bin log中没有找到对应事务，那么依据undo log执行回滚操作。 如果redo log不完整，则依据undo log做回滚操作

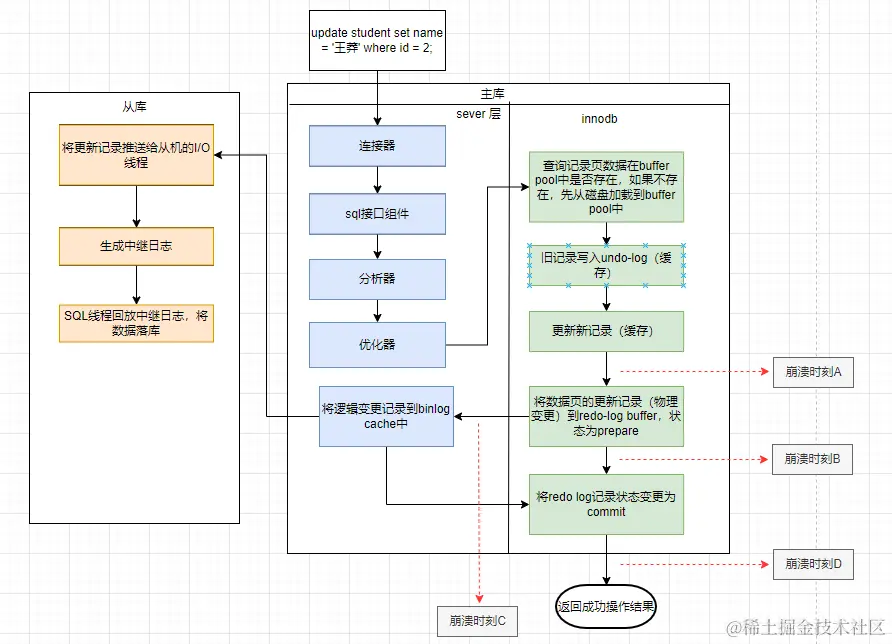

以update语句为例，sql执行过程如下图所示，MySQL可能发生奔溃的大致可以分为以下四个时刻 image.png

  • 时刻A（刚在内存中修改完数据，还没开始写redo log，此时MySQL崩溃）
    此时脏页刚生成,还没开始刷盘，且redo log、binlog也没有开始写，所以此时崩溃不会影响MySQL数据的一致性
  • 时刻B（写完redo log prepare状态（可能落盘也可能没落盘），尚未写binlog，此时MySQL崩溃）
  • 时刻C（写完bin log，尚未commit，此时MySQL崩溃）
  • 时刻D（redo log已经变更为commit状态，尚未返回给客户端结果，此时MySQL崩溃） 上诉时刻B、C、D，恢复流程都相似。
    先检查redo log日志是否完整，如果不完整，则根据undo log做回滚操作；
    如果完整，看redo log是否为prepare状态，如果是，则看下bin log中对应XID是否存在，存在则继续讲redo log commit，将数据页变化刷到对应数据页去；如果不存在，则依据undo log执行回滚。如果redo log 已经是commit状态，则将数据页变化刷到对应数据页去。

redo log刷数据页，大致过程： 从数据页对应的头信息中取出lsn, 如果比redo log小，则刷盘；如果比redo log大则说明这段redo log已经被刷过盘了，丢弃。

上诉描述的整个MySQLcrashrecovery的过程还是比较粗的，数据恢复的细节比较复杂，主要没完全看懂，需要再找资料看\color{red}{上诉描述的整个MySQL crash recovery的过程还是比较粗的，数据恢复的细节比较复杂，主要没完全看懂，需要再找资料看}

7、主从同步

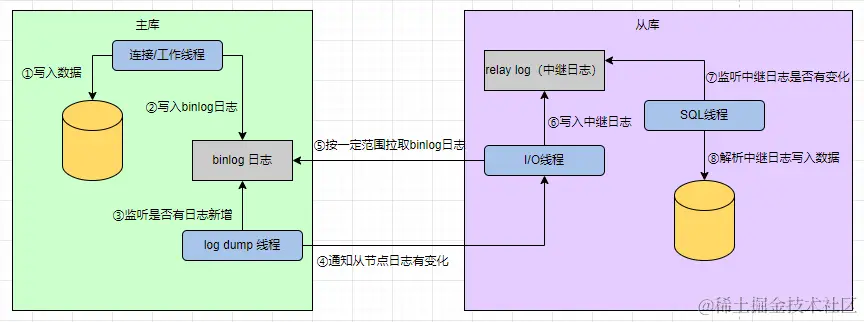

image.png 主从同步的大致流程如上图所示

中继日志的作用：从机从主服务拉取日志之后，先行写入一个中间日志，也就是中继日志。然后由从机的SQL线程异步的将中继日志的内容在写入磁盘中。这么做的目的，主要是写磁盘时，会发生随机IO，这个过程比较慢，所以MySQL同步主机的binlog先顺序写落中间日志，然后再慢慢异步写入库中，提高性能。

7.1、常用的几种主从同步架构

  1. 一主一从/多从 image.png 生产中用的都是这种架构，适用于读多写少的场景，利用从库减少读的压力
  2. 双主 image.png
  3. 级联复制 image.png 目前碰到的做数据库扩容或者迁移，好像采用的就是这种方案。用来解决从机多同步主机，从而因主从同步而拉高主机压力，改为从从机同步数据，减轻主机压力。

7.2、主从复制方式

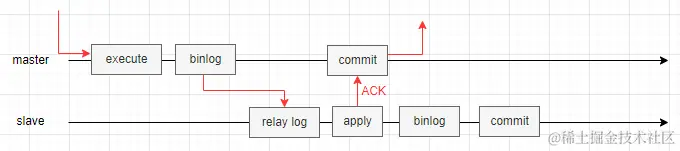

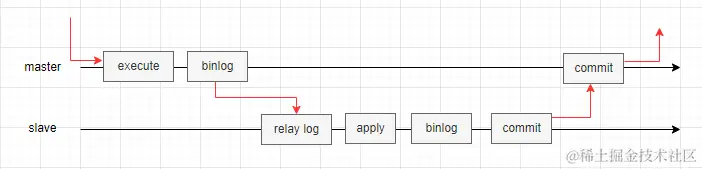

  1. 全同步复制 image.png

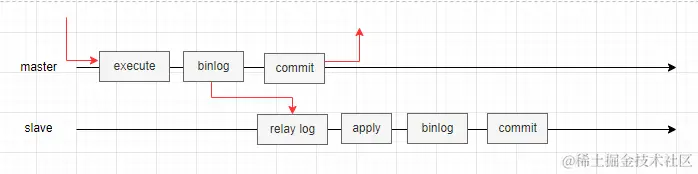

  2. 异步复制 image.png
  3. 半同步复制 image.png MySQL主要使用这种复制方式，相比于异步复制，主库需要等收到从库写中继日志成功的回执后再提交事务，这样就可以确保从库已经收到同步数据。
