调研对比分析

推荐：scitools understand、Graph Buddy

工具	使用体验	支持语言	是否开源	功能列表	备注

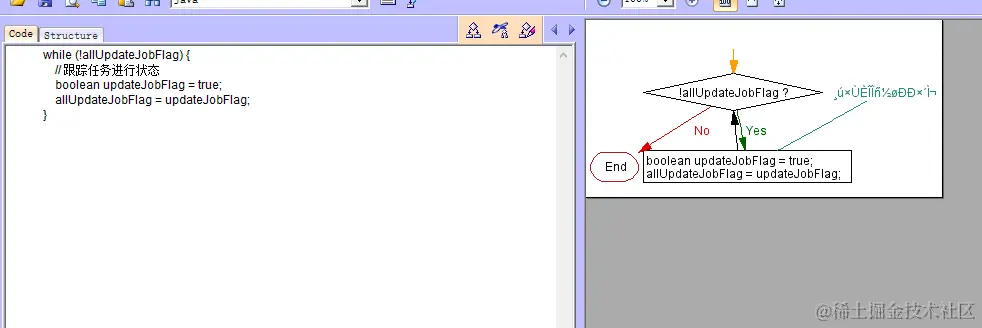

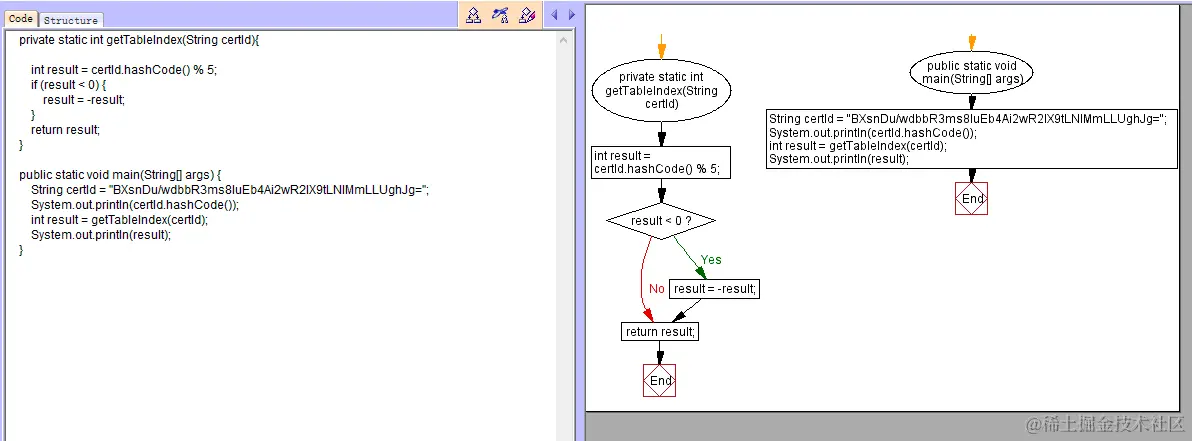

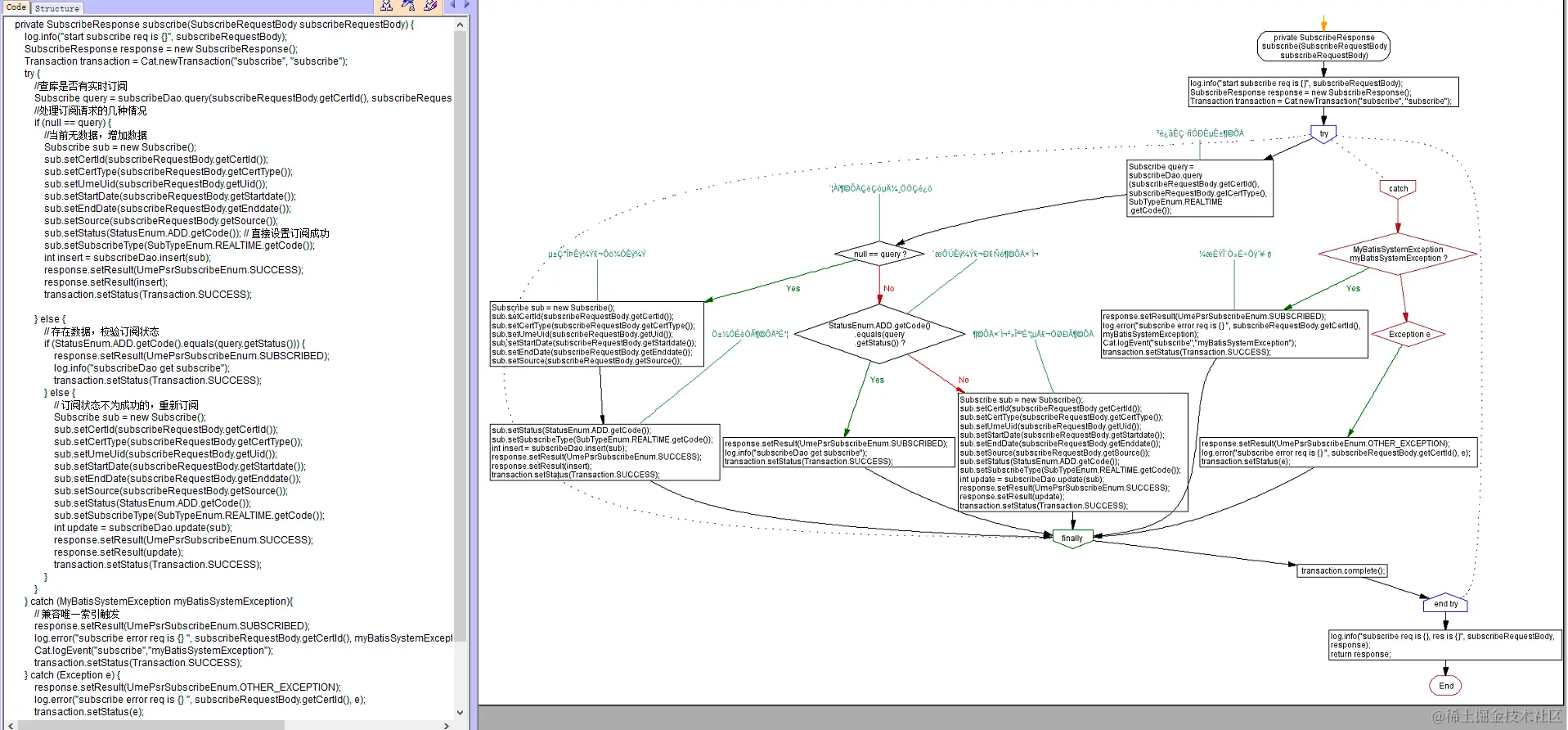

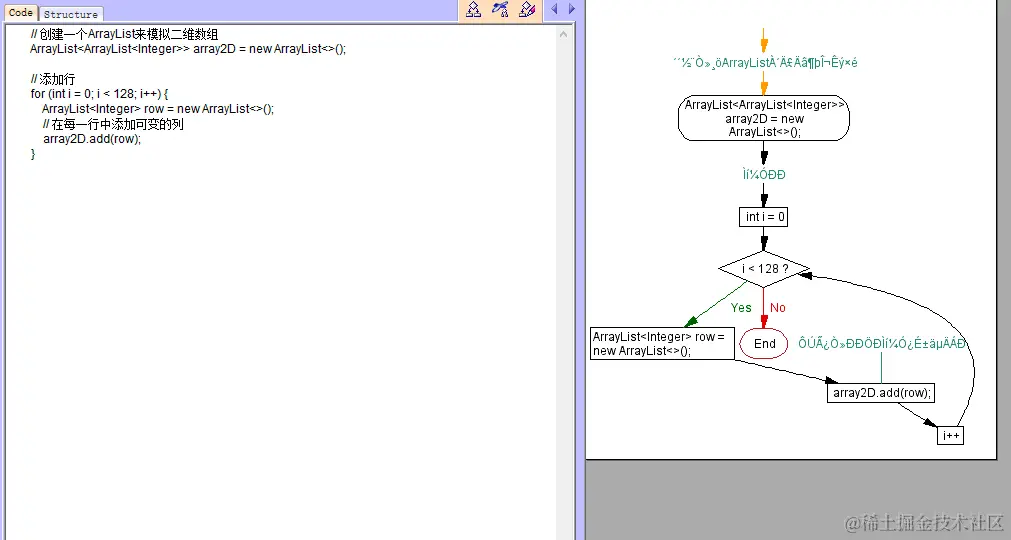

Visustin	1. 仅支持windows系统 2. 除基本逻辑语句（if、while等）外，对于业务逻辑代码可解释性差 3. 不支持函数调用嵌套识别 4. 流程图可编辑，对于无法解释的复杂意图可编辑优化	支持49种编程语言（包括python、java、shell、SQL）	闭源且收费（有破解版）	1. 支持文件导入 2. 一键绘制流程图 3. 流程图可编辑（拖动、编辑内容）	1. 比较适用于简单的算法讲解以及文档编写课程图绘制 2. 可能对于简单工程适应性比较好，不便于应用于多模块的复杂工程（不同模块之间的联系需要自己建立）
Sourcetrail	未成功	支持C、C++、Java 和 Python	免费且开源github.com/CoatiSoftwa…	未成功	github.com/CoatiSoftwa… 根据git ISSUE, mac中解析java项目仍存在bug

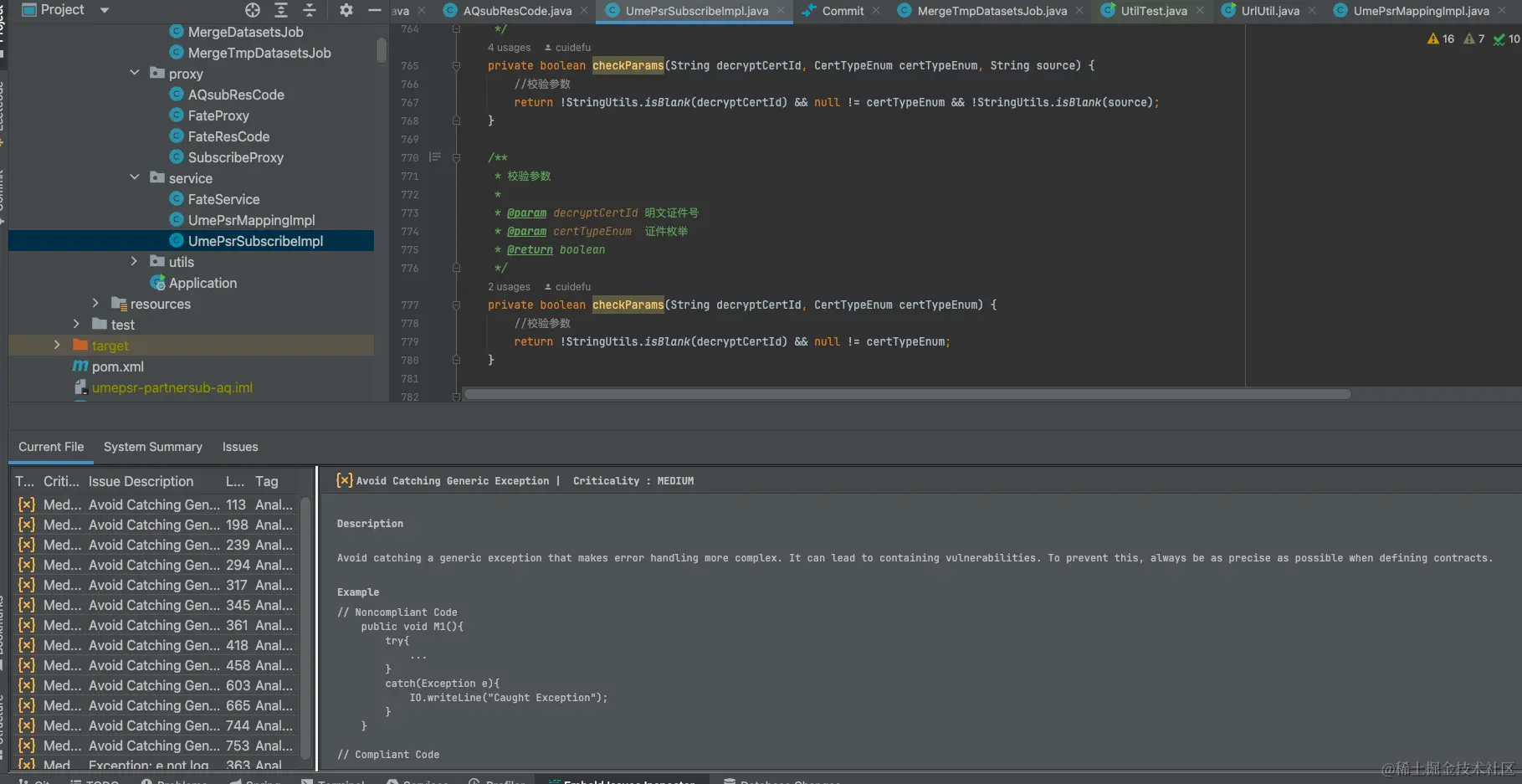

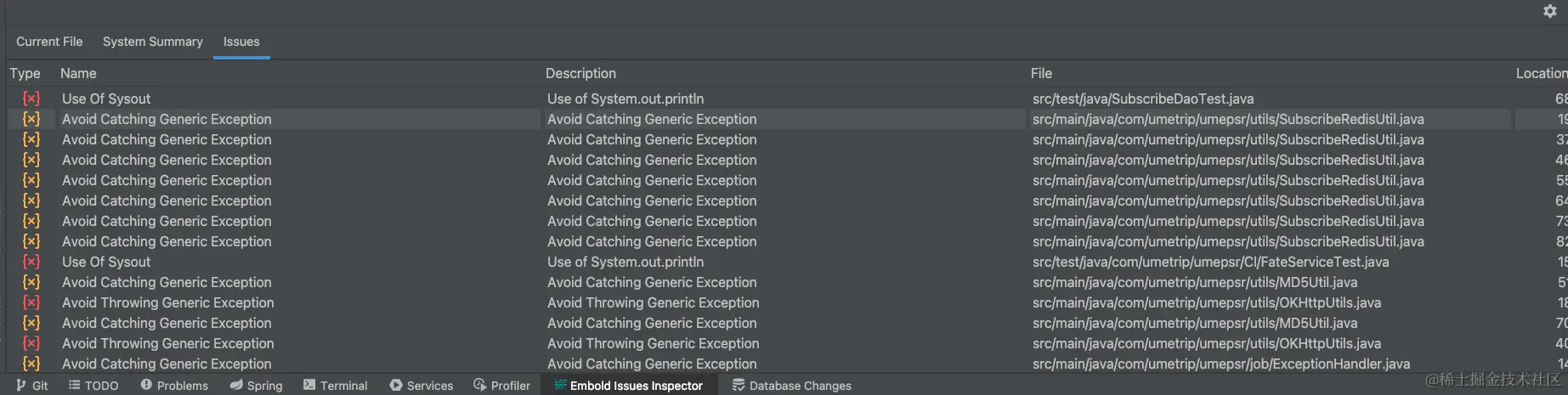

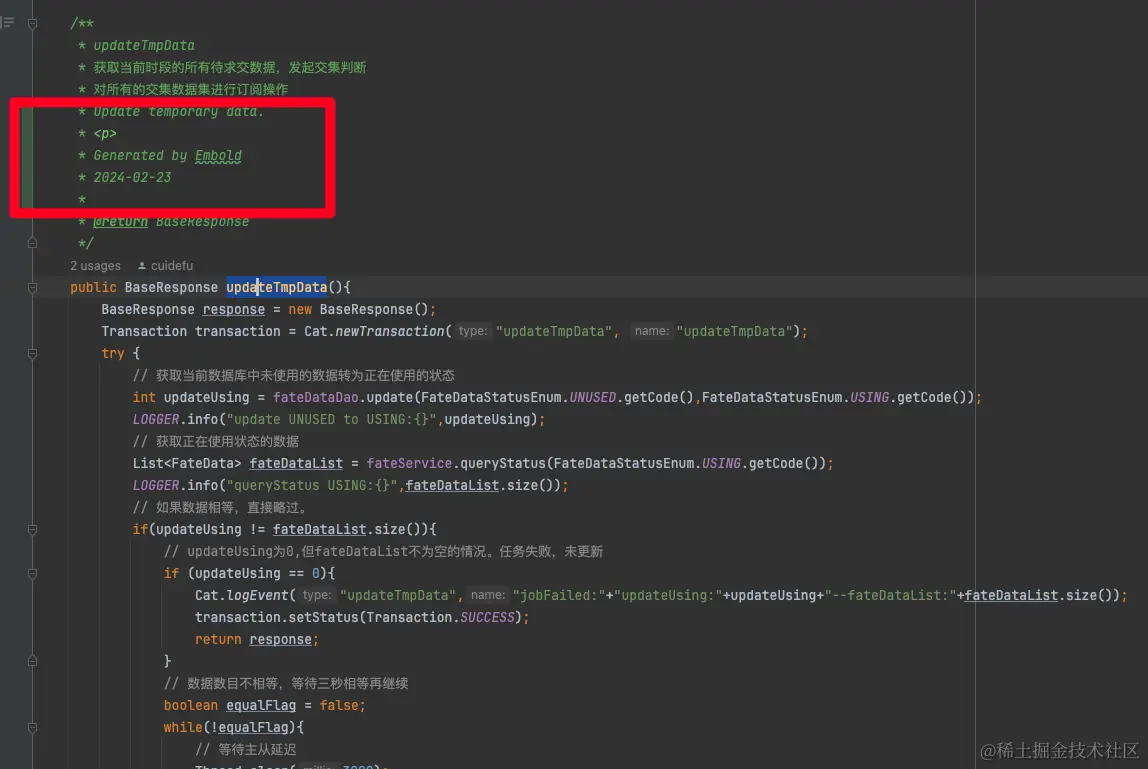

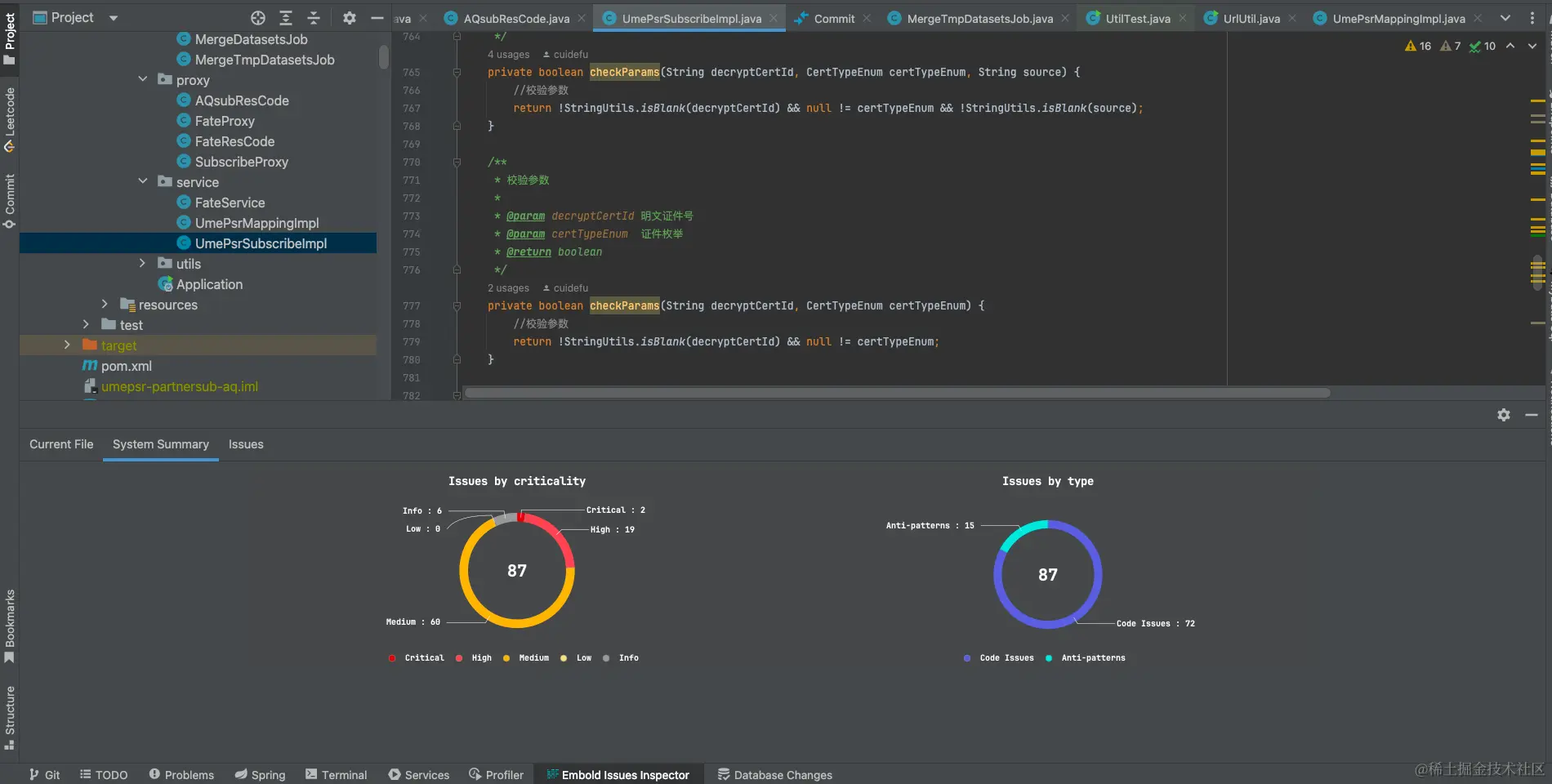

Embold	1. 有IDEA插件，产品较为全面 2. 有使用文档：Installation and Backup Guide – Code Quality Docs 3. 主要用于检查代码缺陷,不能生成代码流程图，快速了解工程	支 C/C++、C#、Objective C 和 Java等	有免费版但未开源	1. 自动分析单个文件的代码缺陷 2. 扫描全部文件的代码缺陷 3. AUTODOC自动生成注释文档	1. 主要用于检查代码缺陷,不能生成代码流程图 2. 生成的注释过于简单，作用有限

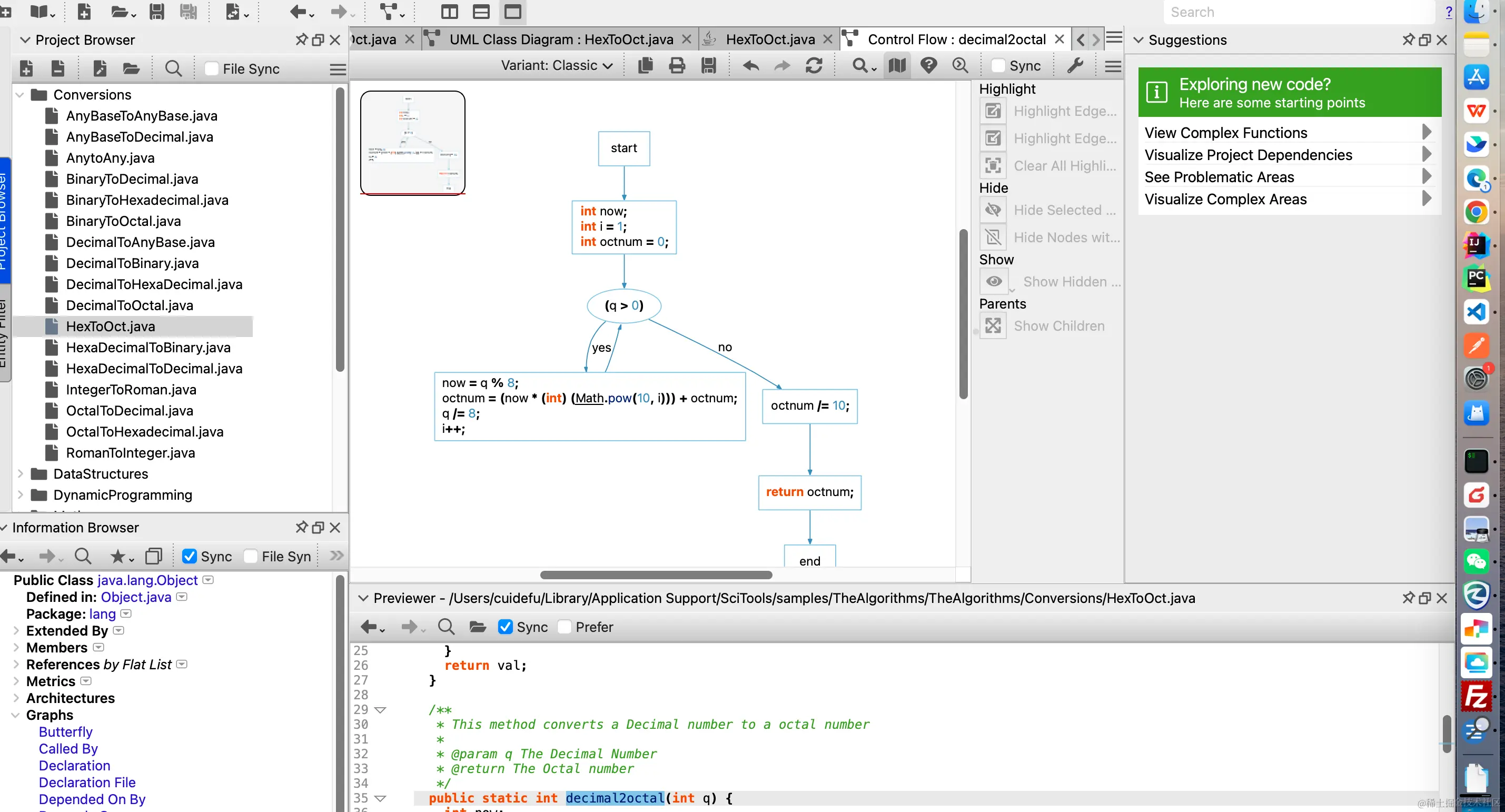

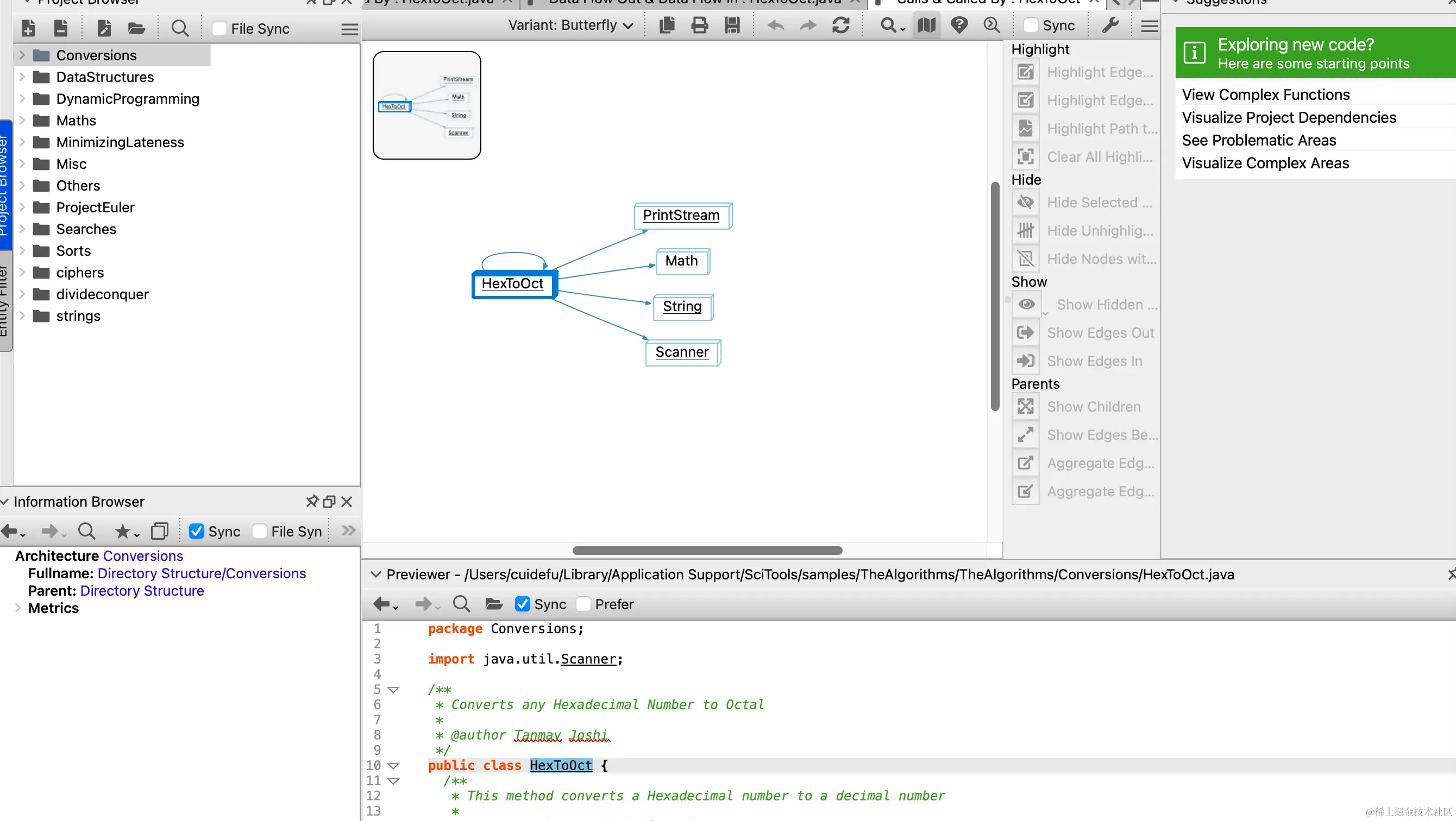

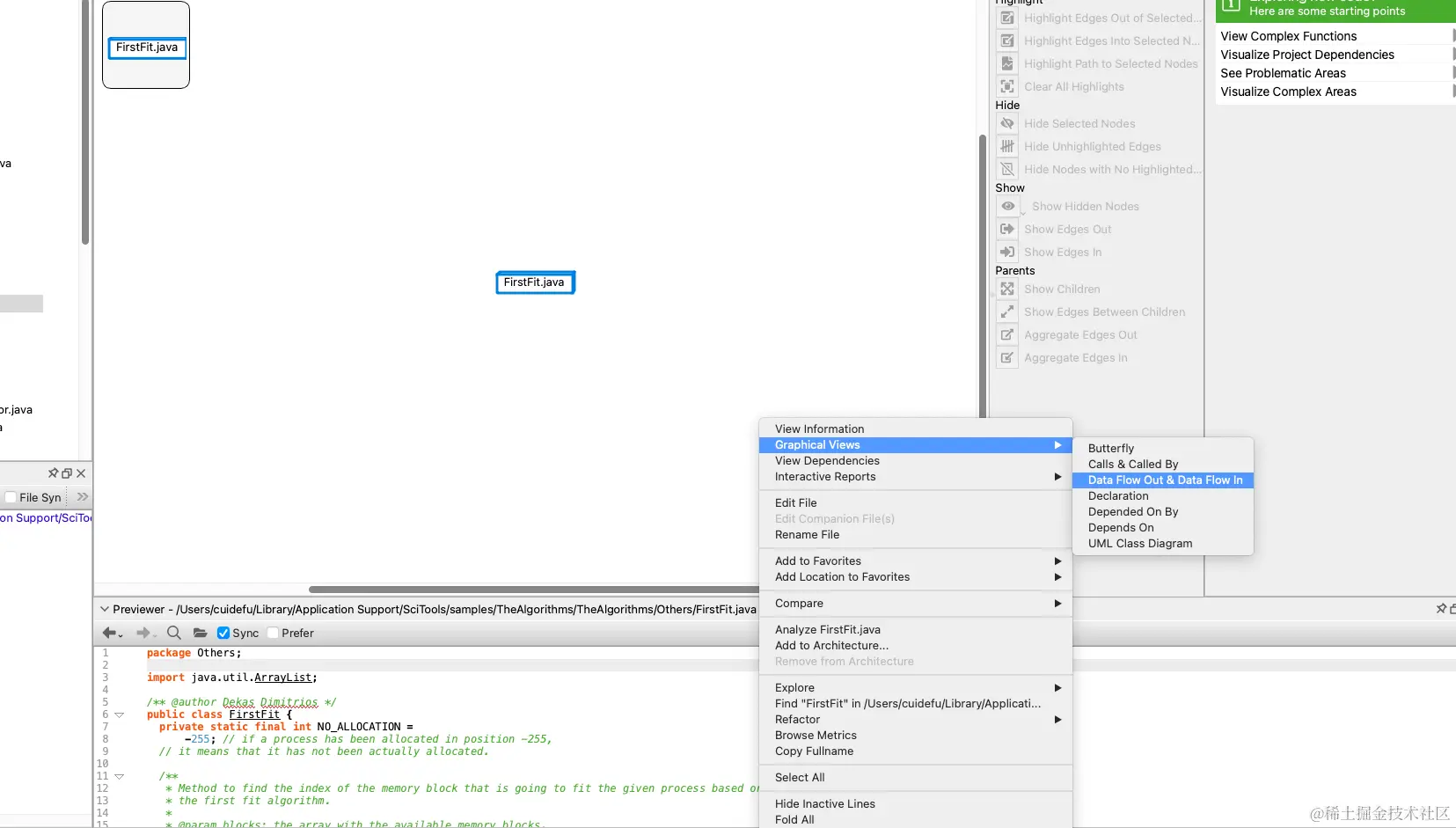

Scitools understand	1. 评价最好的代码可视化软件 2. 试用版只能用demo工程，不可自己导入工程	支持C++、Java、Jovial、Pascal、ADA、.NET等	收费试用需申请	1. 支持工程项目导入 2. 支持函数级别流程图绘制 3. 支持函数内部流程图绘制	1. 兼备函数调用关系的梳理和函数内部代码逻辑的数据 2. 同时可对于类文件的调用关系进行梳理

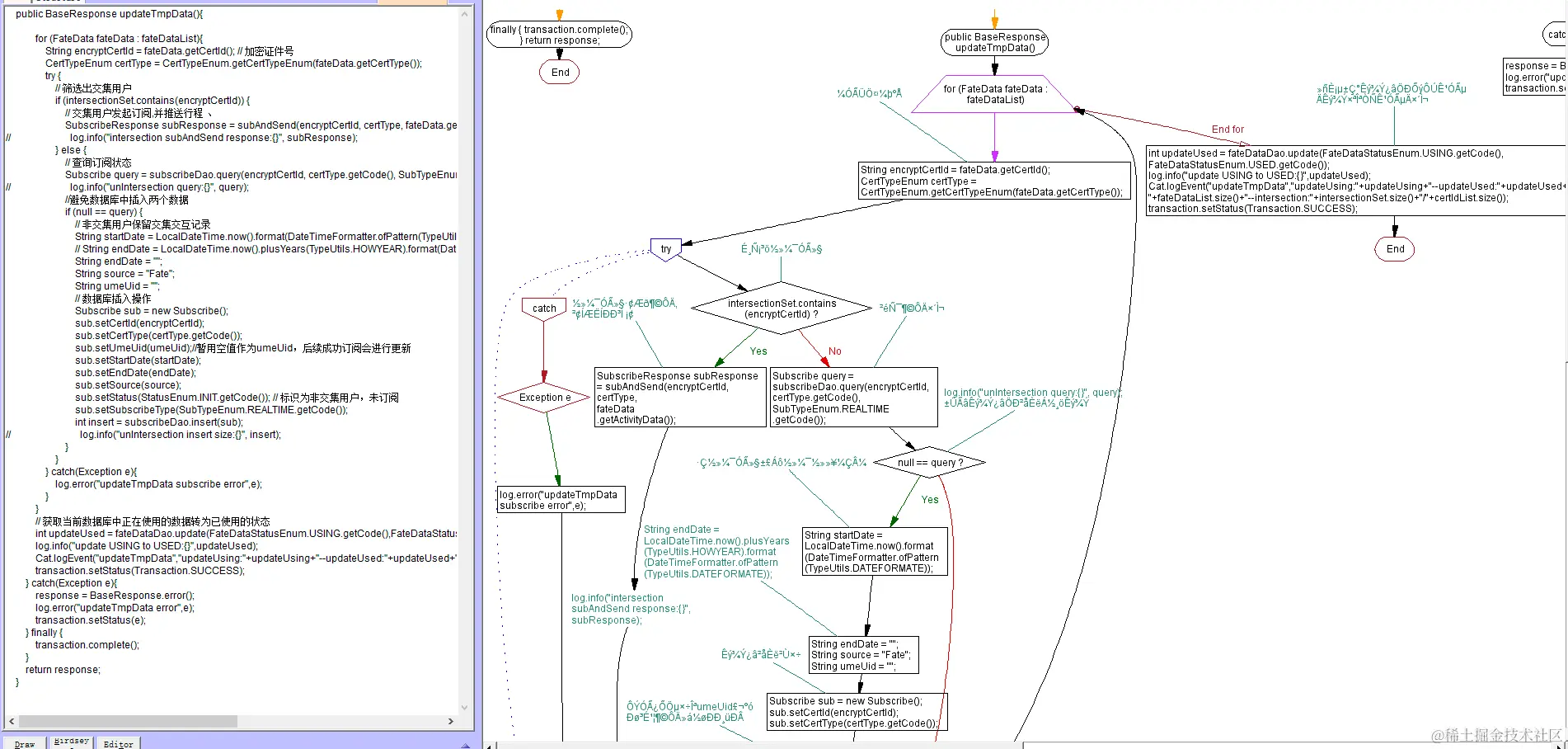

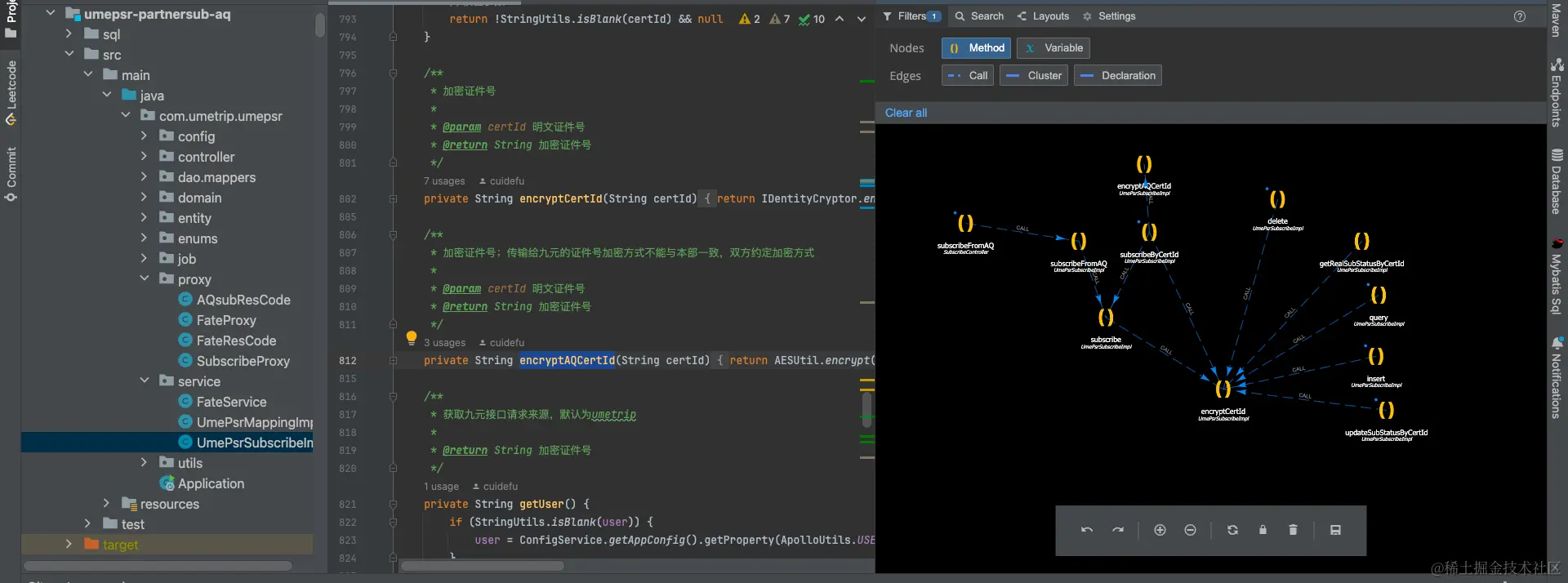

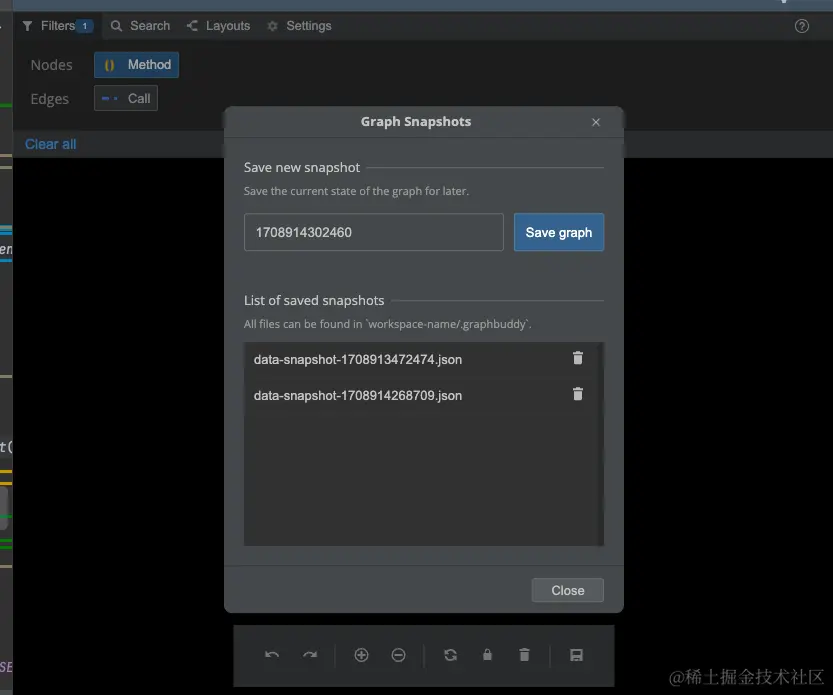

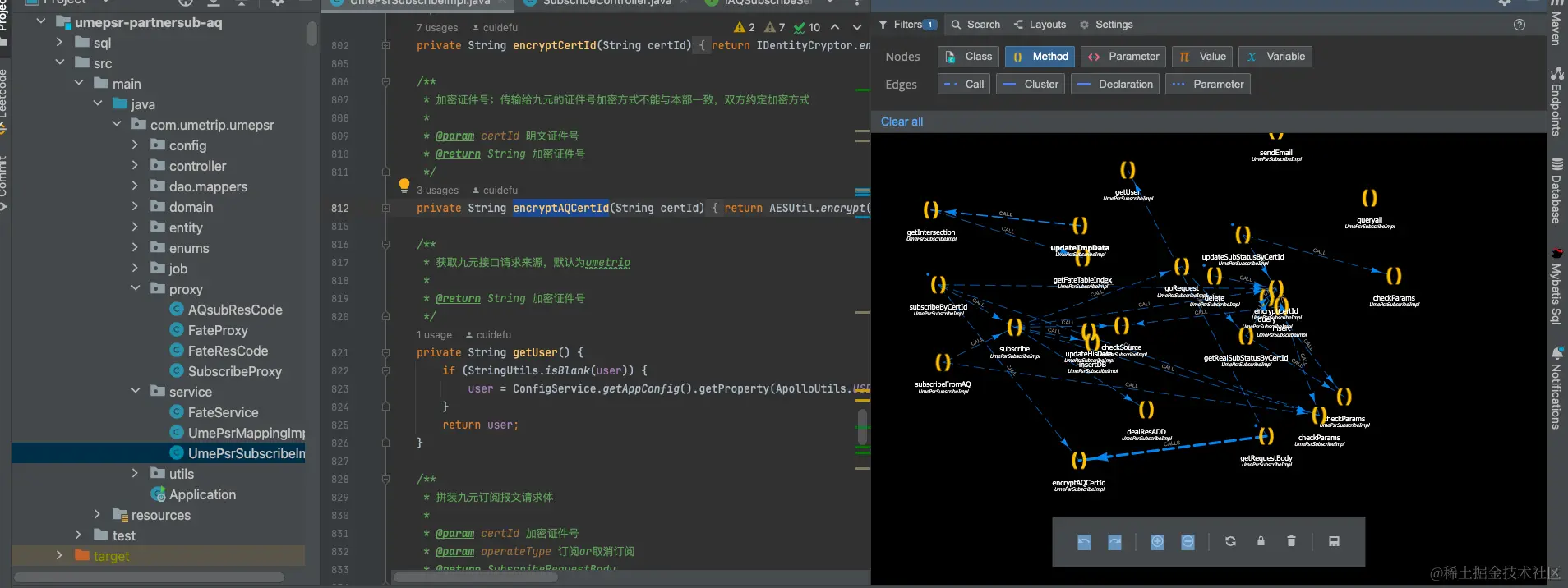

Graph Buddy	1. 有IDEA插件，产品全面 2. 支持嵌套、最小单元为函数 3. 可自动生成流程图4. 流程图可编辑性较差（仅可拖动）	java、scala	免费且开源github.com/VirtusLab/g…	1. 自动生成流程图 2. 自定义绘图 3. 流程图梳理工具（筛选、查询、关系查询） 4. 流程图保存	1. 侧重函数层面的调用关系梳理，而且对于多文件间函数调用识别准确率一般 2. 对于多层嵌套复杂工程，自动生成流程图体验一般，需进行筛选梳理 3. 对于自定义绘制流程图体验较好 4. 相当于一个便捷的内嵌代码流程图绘制工具

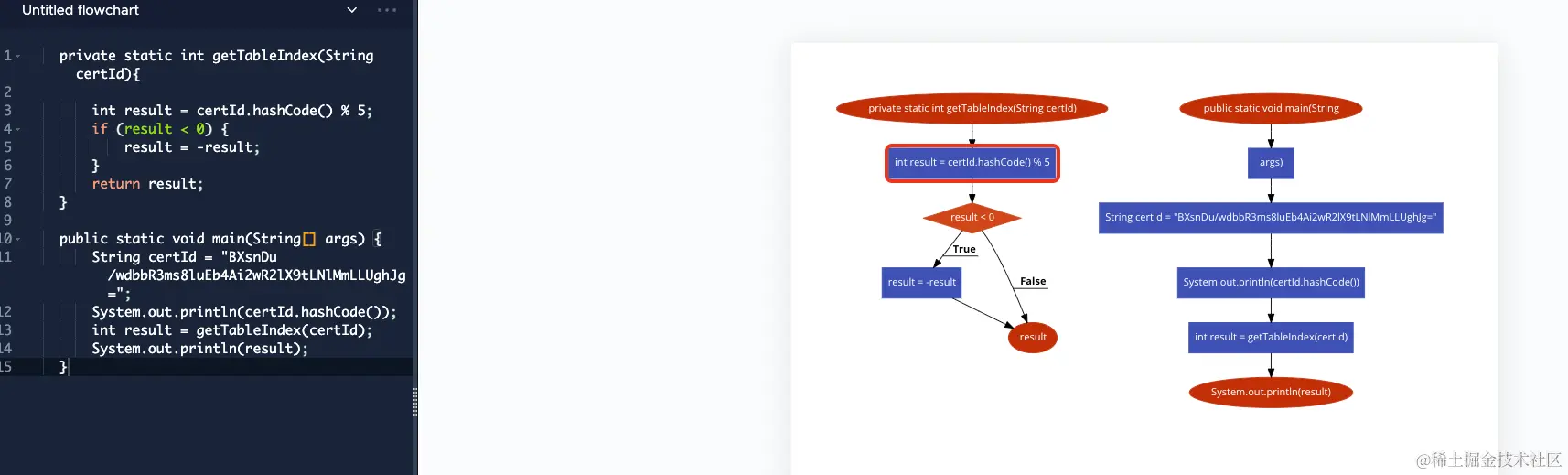

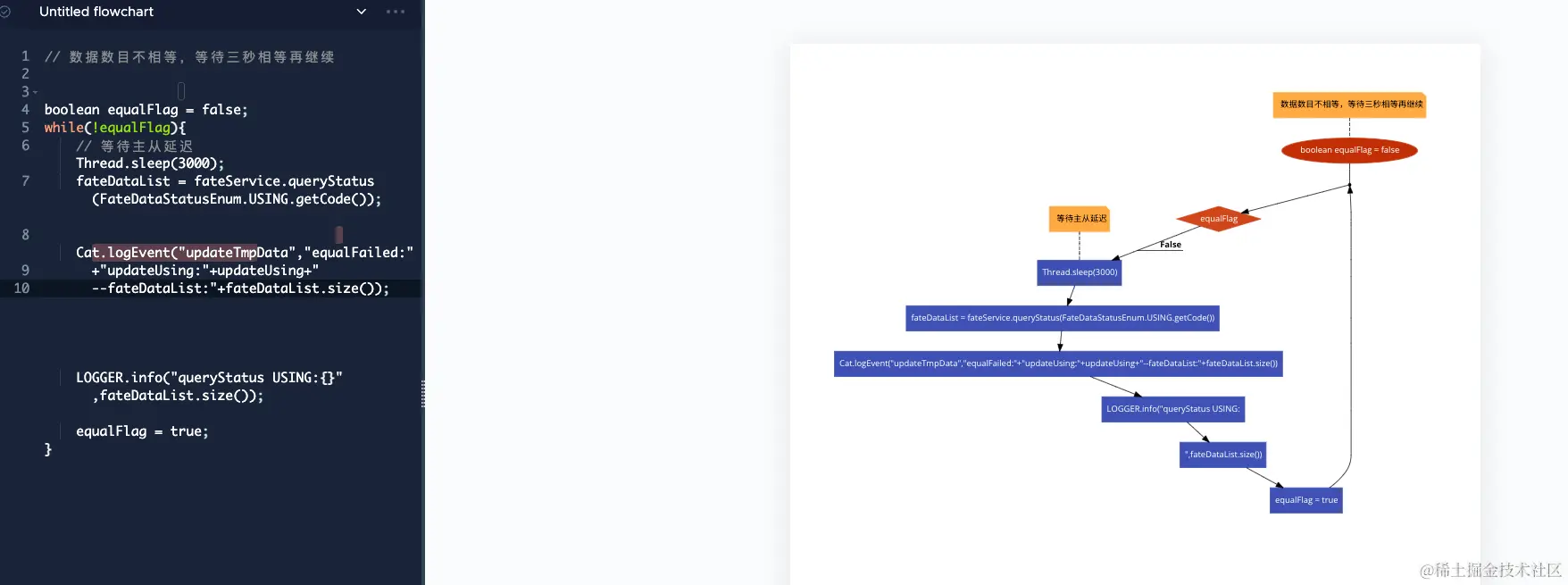

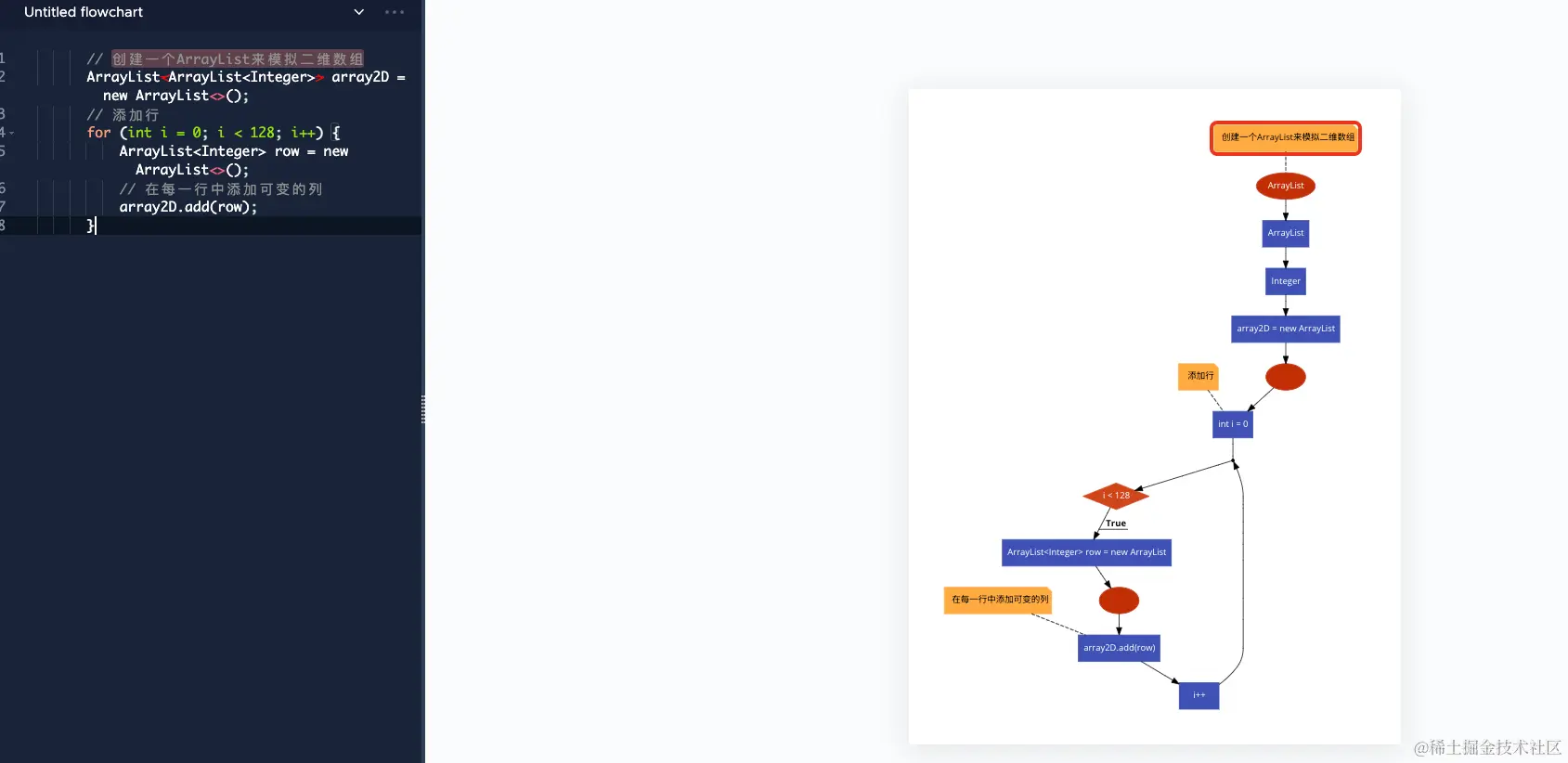

code2flow	1. 根据伪代码生成流程图 2. 不支持函数调用嵌套识别 3. 流程不可编辑 4. 界面交互性更强，可点击代码对应行会在图中又响应	未特殊指定	收费，但有试用期	1. 实时根据代码绘制流程图 2. 可共享、共同协作	1. 与Visustin体验类似 2. 与Visustin不同在于，code2flow是一行一个流程框， Visustin仅在逻辑语句前后划分流程框

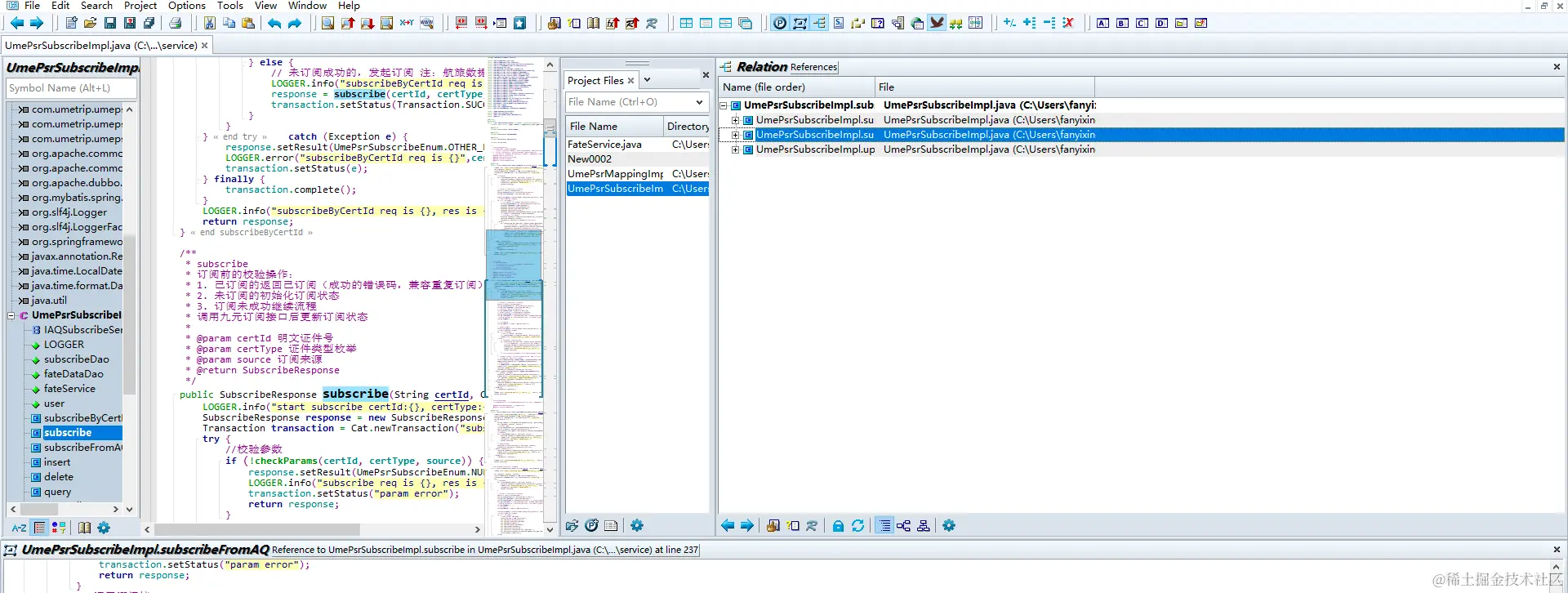

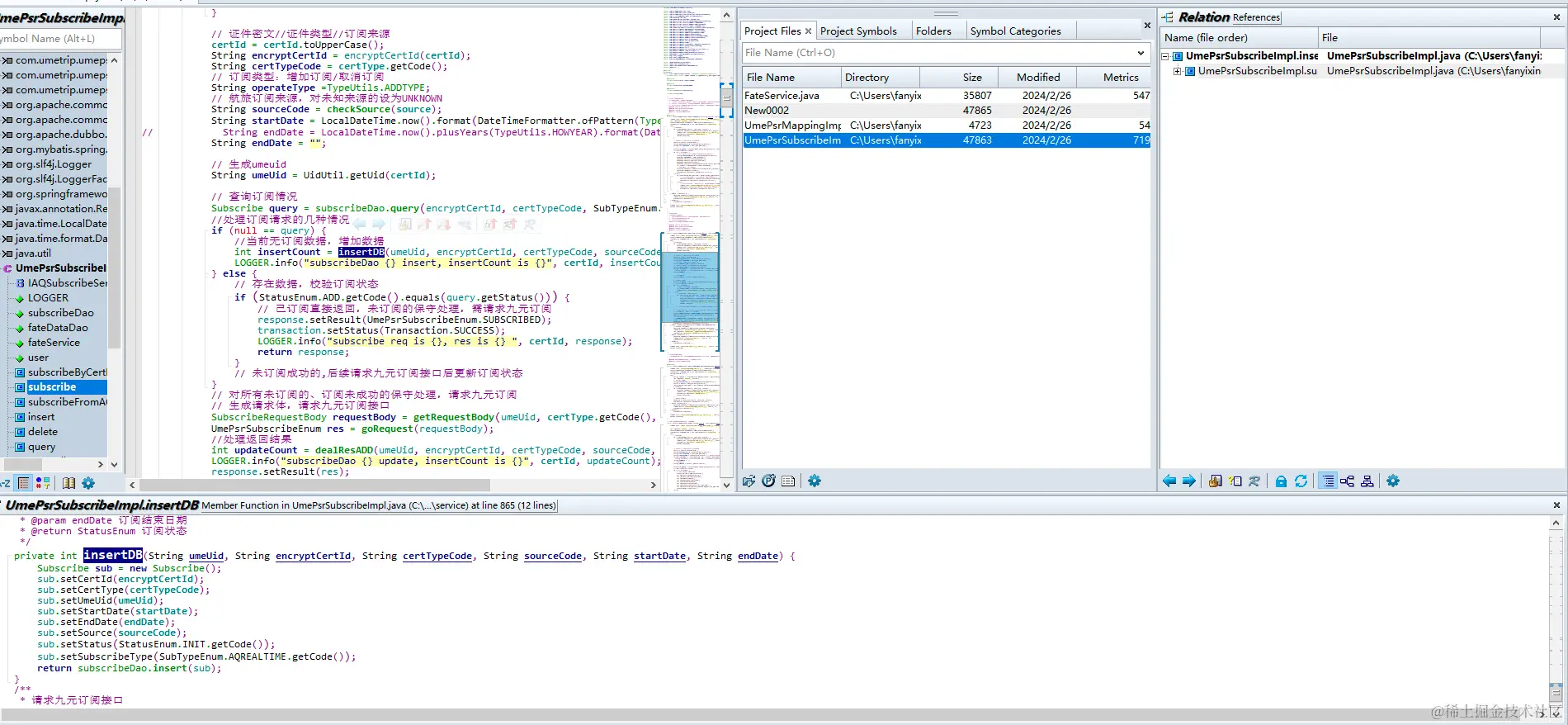

Source insight	1. 仅支持windows系统 2. 提供的功能IDEA基本全部支持 3. 相当于一个源码阅读辅助器，无绘图功能	支持C、C++、Java 和 Python等	收费，但有试用期	1. 查看函数调用上下文窗口 2. 查看函数关联调用	1. IDEA已支持其核心功能 2. 对于大型JAVA工程，IDEA支持性更好
