MarkdownUML是一个免费的，可以快速辅助您完成Markdown的Mermaid 绘图专家，你可以用Mermaid语法用命令绘制UML图，“/x”是简化的命令，MarkdownUML最大的优势即为拥有简单的命令行，免费版采用了chat-gpt3.5的引擎。 这是一个绝对的生产力工具，兄弟们未来文档再也不用愁了。
- PS：这个需要魔法上网
🎨 themes 🎨 主题
主题可以输入 /macaroon， /candy， /mint， /sky， /frosting， /fruit， /noble， /crisp， /sporty， /heavy， /tropical， /ocean
👩💻 命令行
流程图：/flow
/flow 制作蛋糕的全过程
序列图：/sequence
/sequence
- A 打电话给 B
- B 打电话给 C
- C 打电话给 A
- B 打电话给 A
- B 打电话给 A
sequenceDiagram
participant A
participant B
participant C
A->>B: 打电话
B->>C: 打电话
C->>A: 打电话
B->>A: 打电话
B->>A: 打电话
类图：/class
/class 用户权限系统的类图
状态图：/state
/state start->Lucy goes out->calls a taxi->has a taxi->takes a ride->end, calls a taxi->no taxi->cancels the trip->end
实体关系图：/entity
/entity 请为通过应用程序访问远程主机的用户设计程序实体关系图
/user 用户旅程图
/user 露西周日从巴黎乘飞机到开罗看金字塔，骑骆驼，体验美食，下午飞回巴黎
甘特图 /gantt
/gantt
- 2024-02-06， 16：30-18：30： 准备会议资料
- 2024-02-06， 18：30-20：30： 参加会议
- 2024-02-06， 20：30-21：00： 会议闭幕
gantt
dateFormat YYYY-MM-DD HH:mm
title Meeting Schedule
excludes weekends
section Meeting
Prepare meeting materials :done, des1, 2024-02-06 16:30, 2024-02-06 18:30
Attend meeting :active, des2, 2024-02-06 18:30, 2024-02-06 20:30
Meeting closure : des3, 2024-02-06 20:30, 2024-02-06 21:00
需求图 /requirement
/requirement
- 具有高风险等级和测试验证方法的测试文本要求（ID：1）
- 测试实体，模拟类型
- 测试实体满足测试文本要求
饼图图 /pie

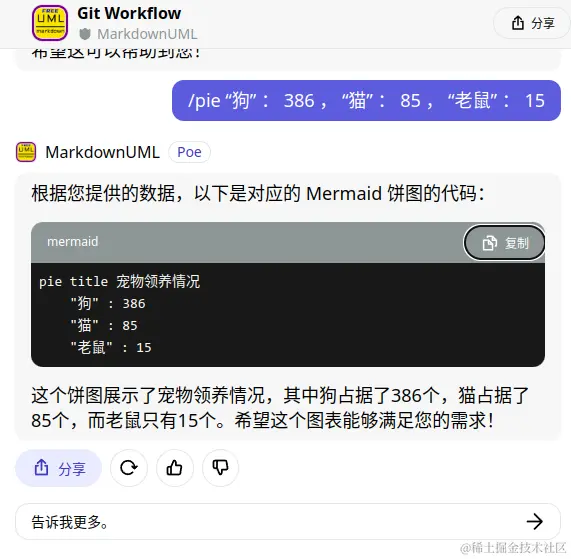

/pie “狗” ： 386 ， “猫” ： 85 ， “老鼠” ： 15

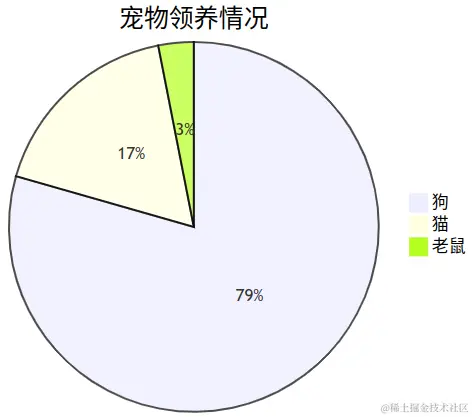

pie title 宠物领养情况
"狗" : 386
"猫" : 85
"老鼠" : 15
Gitgraph 图 /git

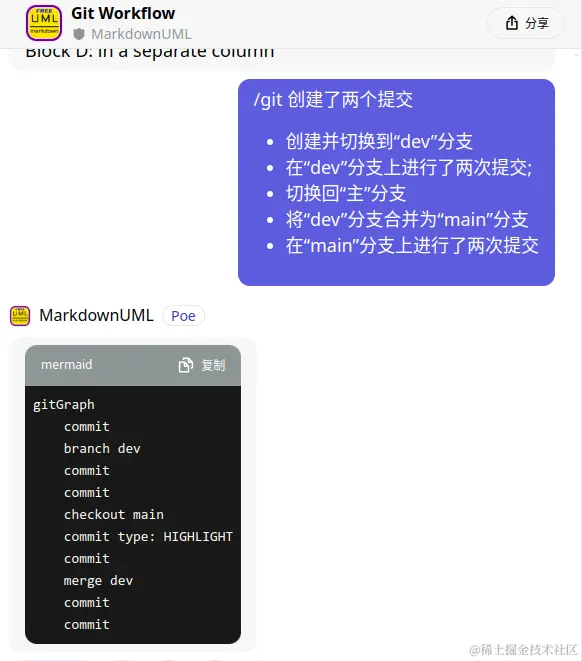

/git 创建了两个提交
- 创建并切换到“dev”分支
- 在“dev”分支上进行了两次提交;
- 切换回“主”分支
- 将“dev”分支合并为“main”分支
- 在“main”分支上进行了两次提交
gitGraph
commit
commit
branch dev
checkout dev
commit
commit
checkout main
commit
commit
merge dev
commit
commit
思维导图 /mind
/mind
- 根：Root
- 子节点 A
- 子节点 B
- 儿童 B * 儿童 C
时间线图 /timeline
/timeline 社交媒体平台的历史
- 2002年：LinkedIn成立
- 2004 年：Facebook 和 Google 成立
- 2005 年：YouTube 成立
- 2006 年：Twitter 成立
ZenUML /zen
/zen 社交媒体平台
- 标题演示
- 爱丽丝对约翰说：你好，约翰，你好吗？
- 爱丽丝对约翰说：太好了！
- 爱丽丝对约翰说：再见！
XY 图表 /xy
/xy 标题：营业额
- X 轴：月（1 月至 12 月）
- Y 轴：收入（以美元为单位，范围：400 到 1100）
- 每月销售收入分别为 500、600、750、820、950、1050、1100、1020、920、850、700 和 600
框图文档 /bdoc
/bdoc 列数：3
A块：标有“A标签”
B块：占据两列
C块：占据两列
D块：在单独的列中
