1. Develop Tool

• Nodejs
• Git

2. Code

• 拉代碼

  git clone https://github.com/node-red/node-red.git

• 啟動

  cd node-red

  npm install

  npm run build

  npm start

• 訪問服務

  http://127.0.0.1:1880

3. Develop

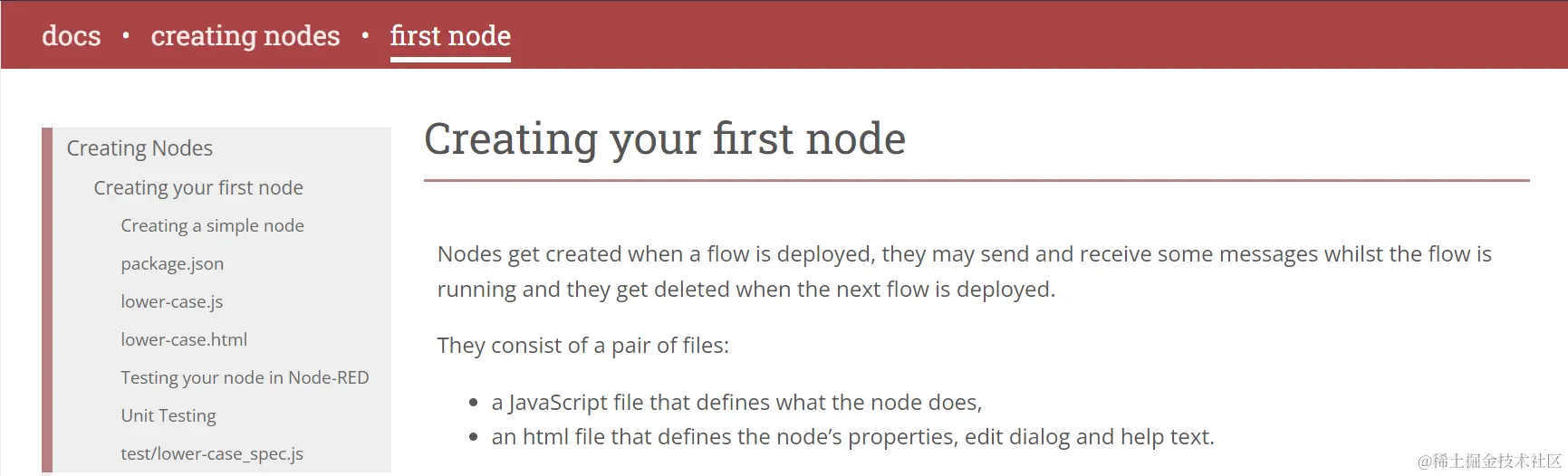

nodered.org/docs/creati…

3.1 Create File

序号	文件	说明
1	package.json	package.json文件是一个标准的用于描述NodeJs模块的文件，用于将其打包为一个npm模块
2	lower-case.js	用于定义节点的功能
3	lower-case.html	用于定义节点的属性、编辑对话窗口和帮助内容

3.1.1 package.json

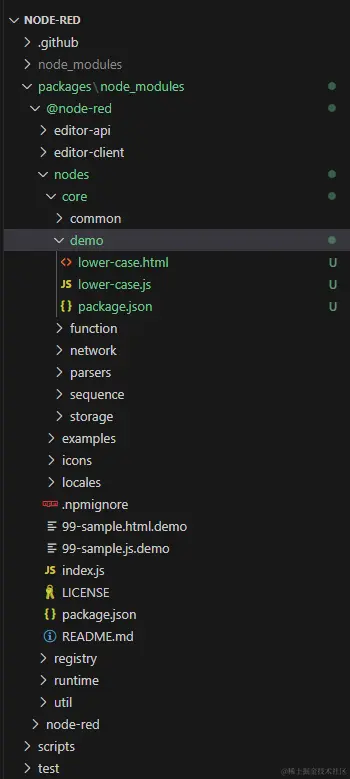

• 進入開發的node目錄下面，我的叫demo

cd xxxx/NODE-RED/packages/node_modules/@node-red/nodes/core/demo
npm init

• 如果開發多個節點

{
    "name" : "node-red-contrib-example-lower-case",
    ...
    "node-red" : {
        "nodes": {
            "lower-case": "lower-case.js"，
            "demo": "demo.js"
        }
    }
}

3.1.2 lower-case.js

module.exports = function(RED) {
    function LowerCaseNode(config) {
        RED.nodes.createNode(this,config);
        var node = this;
        node.on('input', function(msg) {
            msg.payload = msg.payload.toLowerCase();
            node.send(msg);
        });
    }
    RED.nodes.registerType("lower-case",LowerCaseNode);
}

3.1.3 lower-case.html

<script type="text/javascript">
    RED.nodes.registerType('lower-case',{
        category: 'function',
        color: '#a6bbcf',
        defaults: {
            name: {value:""}
        },
        inputs: 1,
        outputs: 1,
        icon: "file.svg",
        label: function() {
            return this.name||"lower-case";
        }
    });
</script>

<script type="text/html" data-template-name="lower-case">
    <div class="form-row">
        <label for="node-input-name"><i class="fa fa-tag"></i> Name</label>
        <input type="text" id="node-input-name" placeholder="Name">
    </div>
</script>

<script type="text/html" data-help-name="lower-case">
    <p>A simple node that converts the message payloads into all lower-case characters</p>
</script>

3.1.4 Install && run

1.安裝node
  npm install E:\xxxx\NodeRed\node-red\packages\node_modules\@node-red\nodes\core\demo

2.啟動
  npm run dev

3.2 Document

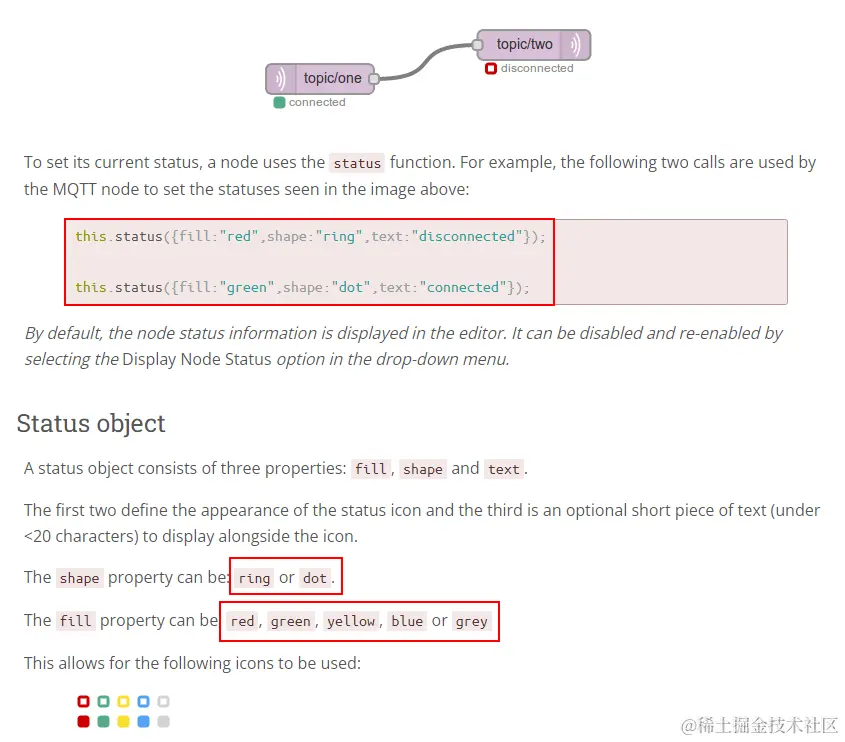

3.2.1 Status

this.status({fill:"red",shape:"ring",text:"disconnected"});

this.status({fill:"green",shape:"dot",text:"connected"});

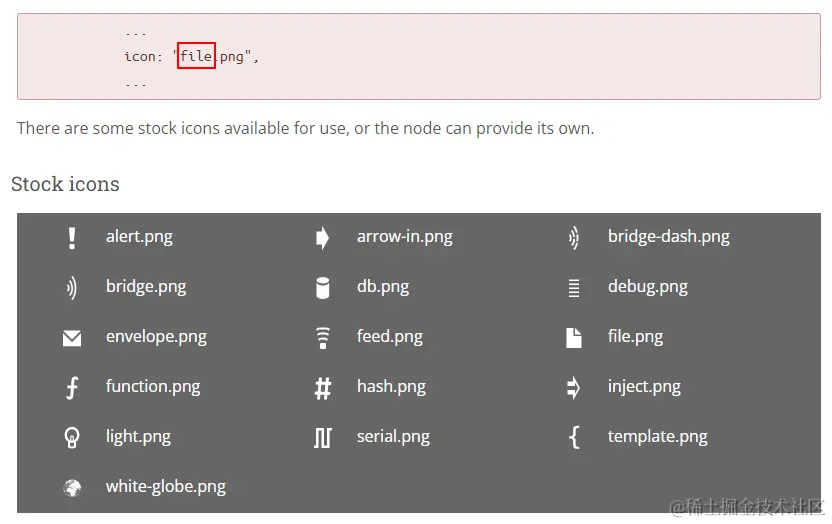

3.2.2 ICON

只修改前面的就行，不用把png修改

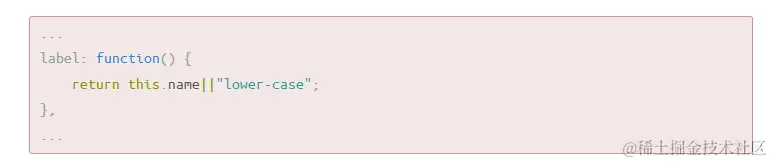

3.2.3 Label

從左側工具欄拉下來後，顯示的名字

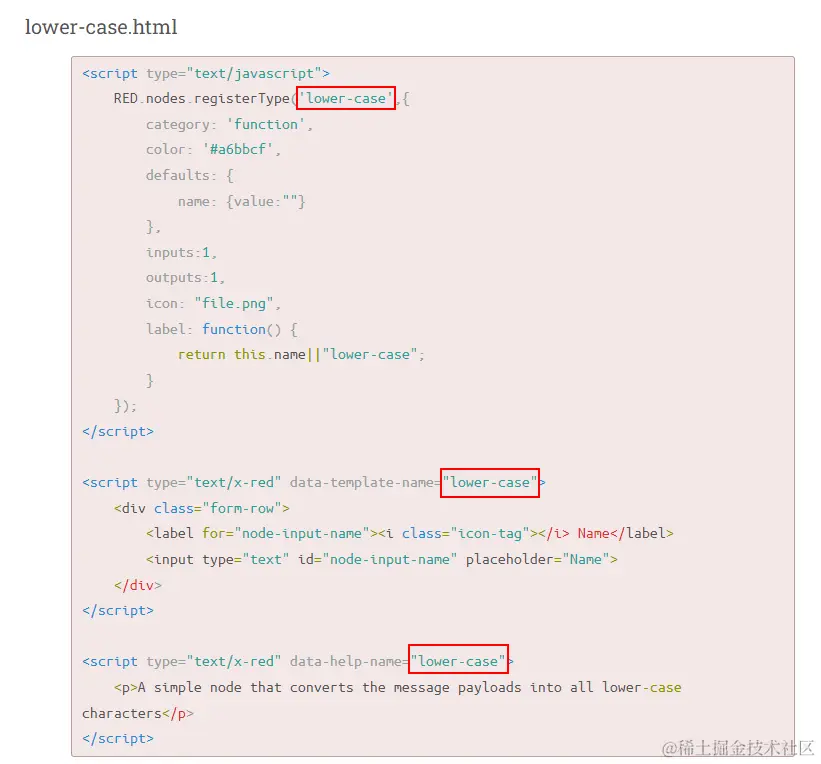

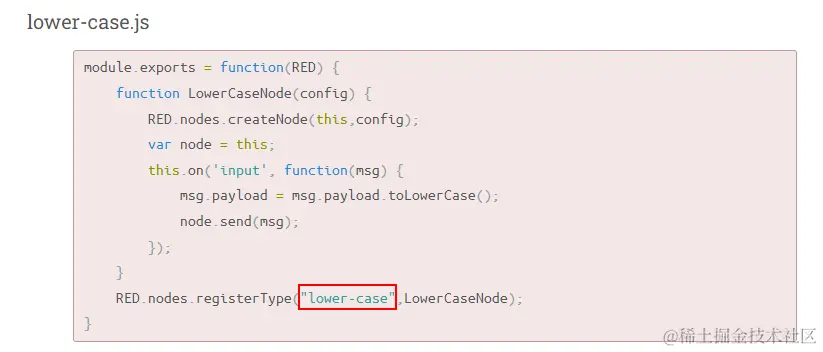

3.2.4 Node Name

修改下面兩處

• js中需要註冊的頁面和Function
• html中需要註冊的頁面，label，以及頁面的name

3.2.5 Node Attribute

• category: (string) 节点出现的调色板类别
• defaults: (object) 节点的可编辑属性。
• credentials: (object) 节点的凭证属性。
• inputs: (number) 节点有多少输入，要么0要么1。
• outputs: (number) 节点有多少个输出。可以0或更多。
• color: (string) 要使用的背景颜色。
• paletteLabel: (string|function)调色板中使用的标签。
• label: (string|function) 在工作区中使用的标签。
• labelStyle: (string|function)应用于标签的样式。
• inputLabels: (string|function)在悬停时添加到节点输入端口的可选标签。
• outputLabels: (string|function)在悬停时添加到节点输出端口的可选标签。
• icon:（字符串）要使用的图标。
• align：（字符串）图标和标签的对齐方式。
• button: (object)在节点的边缘添加一个按钮。
• oneditprepare: （函数）在构建编辑对话框时调用。
• oneditsave: （函数）在编辑对话框正常时调用。
• oneditcancel: （函数）在取消编辑对话框时调用。
• oneditdelete: （函数）在配置节点的编辑对话框中的删除按钮被按下时调用。
• oneditresize: （函数）在调整编辑对话框大小时调用。
• onpaletteadd: （函数）在将节点类型添加到调色板时调用。
• onpaletteremove: （函数）从调色板中删除节点类型时调用。

3.2.6 Object Attribute

節點中對象的屬性

• value：（任何类型）属性采用的默认值
• required: (boolean)可选属性是否是必需的。如果设置为 true，则如果其值为 null 或空字符串，则该属性将无效。
• validate: (function) optional可用于验证属性值的函数。
• type: (string)可选，如果此属性是指向 配置节点的指针，则它标识节点的类型。

<script type="text/javascript">
    RED.nodes.registerType('Nolan',{
        category: 'function',
        color: '#a6bbcf',
        defaults: {
            name: {value:"",required:true},
            prefix: {value:"Demo_"}
        },
        credentials: {
            username: {type:"text"},
            password: {type:"password"}
        },
        inputs:1,
        outputs:1,
        icon: "cog.png",
        label: function() {
            return this.name||"Nolan";
        }
    });
</script>

<script type="text/x-red" data-template-name="Nolan">
    <style>
        .title-form{
            margin: 10px auto;

        }
    </style>
    <div class="form-row">
        <label for="node-input-name"><i class="fa fa-tag"></i> Name</label>
        <input type="text" id="node-input-name" placeholder="Name">
    </div>
    <div class="title-form"><b>Show:</b></div>
    <div class="form-row">
        <label for="node-input-prefis"><i class="fa fa-tag"></i> Prefix</label>
        <input type="text" id="node-input-prefix">
    </div>
    <div class="title-form"><b>Login:</b> </div>

    <div class="form-row">
        <label for="node-input-username"><i class="fa fa-tag"></i> Username</label>
        <input type="text" id="node-input-username">
    </div>
    <div class="form-row">
        <label for="node-input-password"><i class="fa fa-tag"></i> Password</label>
        <input type="password" id="node-input-password">
    </div>
</script>

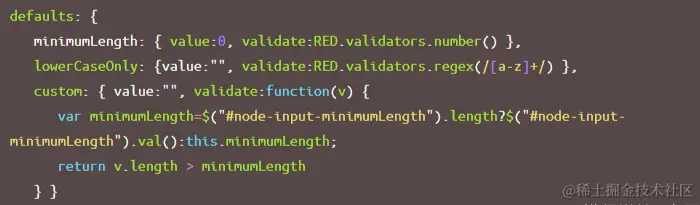

輸入值得校驗

3.2.7 Custom Edit Action

• oneditprepare在显示对话框之前立即调用。常用
• oneditsave当编辑对话框被确定时被调用。
• oneditcancel在取消编辑对话框时调用。
• oneditdelete当按下配置节点的编辑对话框中的删除按钮时调用。
• oneditresize在调整编辑对话框的大小时调用。

3.3 Credentials

Node節點中輸入用戶名和密碼

1.html文件

<script type="text/javascript">
    RED.nodes.registerType('Nolan',{
        category: 'function',
        color: '#a6bbcf',
        defaults: {
            name: {value:"",required:true},
            prefix: {value:"Demo_"}
        },
        credentials: {
            username: {type:"text"},
            password: {type:"password"}
        },
        inputs:1,
        outputs:1,
        icon: "cog.png",
        label: function() {
            return this.name||"Nolan";
        }
    });
</script>

<script type="text/x-red" data-template-name="Nolan">
    <style>
        .title-form{
            margin: 10px auto;

        }
    </style>
    <div class="form-row">
        <label for="node-input-name"><i class="fa fa-tag"></i> Name</label>
        <input type="text" id="node-input-name" placeholder="Name">
    </div>
    <div class="title-form"><b>Show:</b></div>
    <div class="form-row">
        <label for="node-input-prefis"><i class="fa fa-tag"></i> Prefix</label>
        <input type="text" id="node-input-prefix">
    </div>
    <div class="title-form"><b>Login:</b> </div>

    <div class="form-row">
        <label for="node-input-username"><i class="fa fa-tag"></i> Username</label>
        <input type="text" id="node-input-username">
    </div>
    <div class="form-row">
        <label for="node-input-password"><i class="fa fa-tag"></i> Password</label>
        <input type="password" id="node-input-password">
    </div>
</script>

<script type="text/x-red" data-help-name="Nolan">
    <p>A simple node that converts the message payloads into all lower-case characters</p>
    <p>Some useful help text to introduce the node.</p>
    <h3>Outputs</h3>
        <dl class="message-properties">
        <dt>payload
            <span class="property-type">string | buffer</span>
        </dt>
    <h3>Details</h3>
    <p>Some more information about the node.</p>
</script>

2.js文件

module.exports = function(RED) {
    function LowerCaseNode(config) {
        RED.nodes.createNode(this,config);
        var node = this;

        var username001 = this.credentials.username;
        var password001 = this.credentials.password;
        var prefix = config.prefix;

        //通过input接收上游节点的消息
        this.on('input', function(msg) {
            msg.payload = msg.payload.toLowerCase();
            node.send(msg);

            var  params = [];
            params.push({"prefix":prefix,"username":username001,"password":password001});
            var json = JSON.stringify(params);

            var msg1 = { payload:json}
            this.send(msg1);
            this.status({fill:"green",shape:"dot",text:"connected"});
        });
    }
    RED.nodes.registerType("Nolan",LowerCaseNode,{
        credentials: {
            username: {type:"text"},
            password: {type:"password"}

        }
    });
}

3.4 Button

3.5 API

• RED.init(server,settings)
• RED.start()
• RED.stop()
• RED.version()
• RED.httpAdmin
• RED.httpNode
• RED.server
• RED.auth.needsPermission(permission)
• RED.comms.publish(msg)
• RED.library.register(type)
• RED.log.addHandler(func)
• RED.log.log(msg)
• RED.log.info(msg)
• RED.log.warn(msg)
• RED.log.error(msg)
• RED.log.trace(msg)
• RED.log.debug(msg)
• RED.log.metric()
• RED.log.audit(msg,req)
• RED.log._(msg,options)
• RED.nodes.getType(type)
• RED.nodes.getNode(id)
• RED.nodes.eachNode(callback)
• RED.nodes.installModule(module)
• RED.nodes.uninstallModule(module)
• RED.nodes.enableNode(id)
• RED.nodes.disableNode(id)
• RED.nodes.getNodeInfo(id)
• RED.nodes.getNodeList()
• RED.nodes.getModuleInfo(id)
• RED.nodes.getNodeConfigs()
• RED.nodes.getNodeConfig(id)
• RED.nodes.loadFlows()
• RED.nodes.startFlows()
• RED.nodes.stopFlows()
• RED.nodes.setFlows(flows,type)
• RED.nodes.getFlows()
• RED.nodes.addFlow(flow)
• RED.nodes.getFlow(id)
• RED.nodes.updateFlow(id,flow)
• RED.nodes.removeFlow(id)
• RED.nodes.addCredentials(id,credentials)
• RED.nodes.getCredentials(id)
• RED.nodes.deleteCredentials(id)
• RED.settings.available()
• RED.settings.get(key)
• RED.settings.set(key,value)
• RED.util.cloneMessage(msg)
• RED.util.compareObjects(objA,objB)
• RED.util.ensureBuffer(value)
• RED.util.ensureString(value)
• RED.util.evaluateNodeProperty(value,type,node,msg)
• RED.util.generateId()
• RED.util.getMessageProperty(msg,expr)
• RED.util.setMessageProperty(msg,prop,value,createMissing)

3.6 Html

3.6.1 Disabled or Readonly

<input type="text" name="name" value="sss" disabled>

<input type="text" name="name" value="sss" readonly>

3.6.2 Json Convert

var jsonStr = '{"userName": "Nolan","userAge": 26,"isMale": true}';
var json = JSON.parse(jsonStr);
var str = JSON.stringify(json);

3.6.3 Click Event

<button type="submit" id="btn">btn</button>

第一种:
$("#btn").click(function(event){})

第二种:
document.getElementById('#btn').addEventListener('click', function(){});

第三种:
$('#btn').bind('click', function();

第四种:
$("btn").on("click",function(){});

<button type="submit" id="btn" onclick="btn()">btn</button>

function btn(){}

3.7 JSON

JSON.parse

JSON.parse() 用来解析JSON字符串，得到对应的JavaScript值或对象

語法： JSON.parse(text[, reviver])

JSON.parse('5', function (key, value) {
  console.log(`key:${key}, value:${value}`)
})
// key:, value:5
JSON.parse('null', function (key, value) {
  console.log(`key:${key}, value:${value}`)
})
// key:, value:null
JSON.parse('{}', function (key, value) {
  console.log(`key:${key}, value:`, value)
})
// key:, value:{}
JSON.parse('[1, 2]', function (key, value) {
  console.log(`key:${key}, value:`, value)
})

JSON.stringify

JSON.stringify() 将一个JavaScript对象或值转换为JSON格式字符串。

語法： JSON.stringify(value[, replacer [, space]])

• value：将要序列化成 一个JSON字符串的JavaScript对象或值。
• replacer 可选，用于处理将要序列化的值。
• space 可选，指定缩进用的空白字符串，用于美化输出。

const obj = {
  json: 'JSON',
  parse: 'PARSE',
  stringify: 'STRINGIFY'
}
JSON.stringify(obj, ['parse', 'stringify'])
// '{"parse":"PARSE","stringify":"STRINGIFY"}'

JSON.stringify({ json: 1, stringify: { val: 'rr'} }, (key, value) => {
  console.log(`key：${key}，value：`, value)
  return value
})
// key：，value： {json: 1, stringify: {…}}
// key：json，value： 1
// key：stringify，value： {val: 'rr'}
// key：val，value： rr
// '{"json":1,"stringify":{"val":"rr"}}'

JSON.stringify({ json: 1, stringify: 'rr' }, (key, value) => {
  if (typeof value === 'number') {
    return 'ss'
  }
  return value
})
// '{"json":"ss","stringify":"rr"}'

JSON.stringify({ json: 1, stringify: 'rr' }, (key, value) => {
  if (typeof value === 'number') {
    value = undefined
  }
  return value
})
// '{"stringify":"rr"}'

測試

// 定义一个JSON对象
var person = {
    "name": "张三",
    "age": 20,
    "gender": "男",
    "address": { "city": "北京", "street": "朝阳区" },
    "hobbies": ["篮球", "游泳", "音乐"]
};
// 使用JSON.stringify方法将JSON对象转换为JSON字符串
var personJsonString = JSON.stringify(person);
// 输出JSON字符串
console.log(personJsonString);
// 使用JSON.parse方法将JSON字符串转换为JSON对象
var personJson = JSON.parse(personJsonString);
// 输出JSON对象
console.log(personJson);

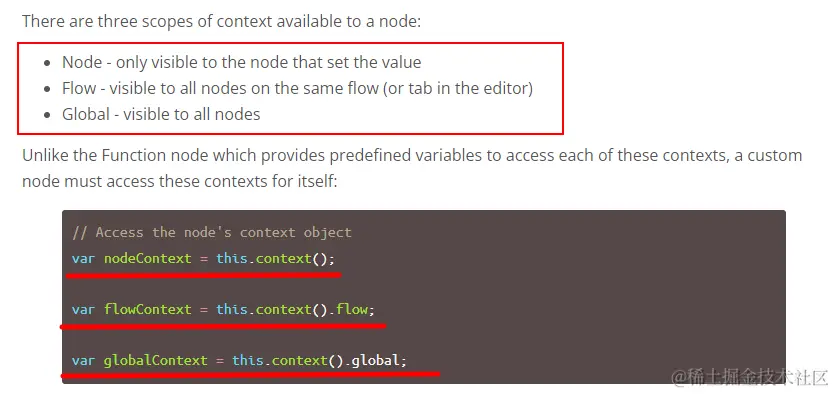

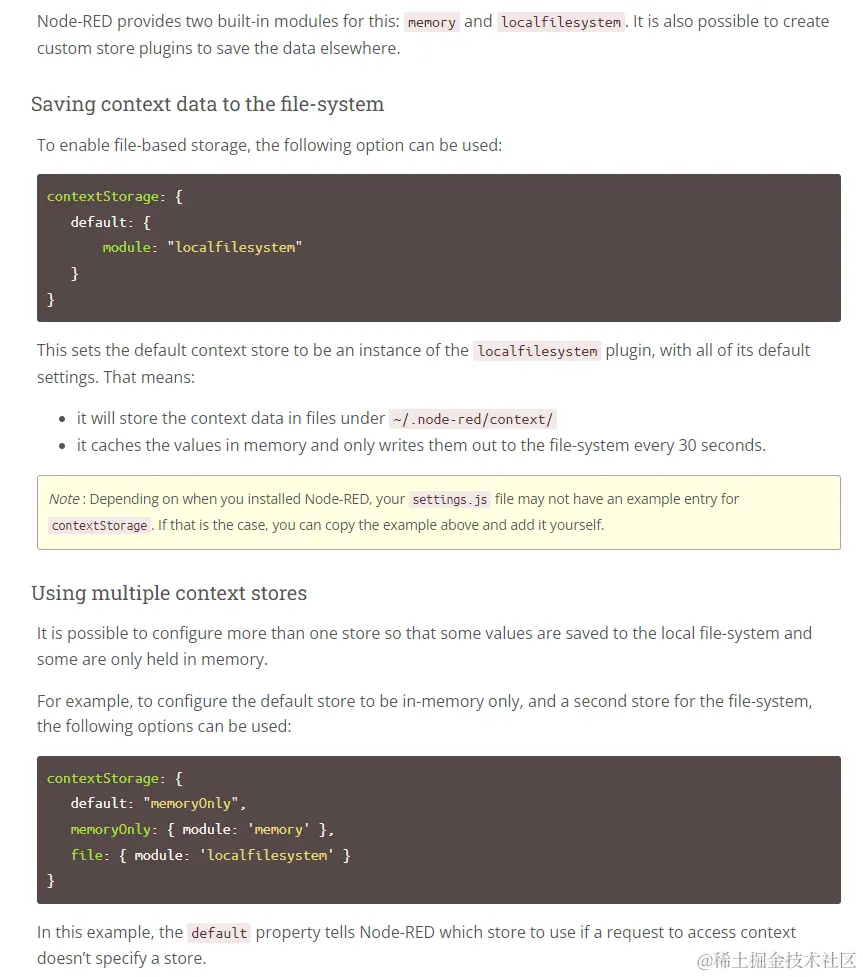

3.8 Context

nodered.org/docs/user-g…

Context scope levels:

• Node - only visible to the node that set the value
• Flow - visible to all nodes on the same flow (or tab in the editor)
• Global - visible to all nodes

JS中如何使用的語法

3.8.1 Settings.js

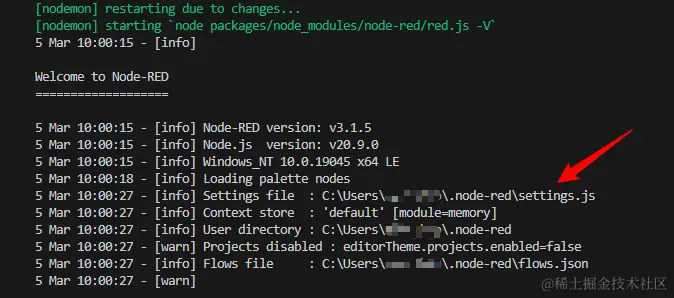

啟動的時候，查看控制台log

3.8.2 synchronous or asynchronous

synchronous

var count = context.get('count')||0;
count += 1;
context.set('count',count);
msg.count = count;
return msg;


var values = flow.get(["count", "colour", "temperature"]);
flow.set(["count", "colour", "temperature"], [123, "red", "12.5"]);

asynchronous

// Get single value
flow.get("count", function(err, myCount) { ... });

// Get multiple values
flow.get(["count", "colour"], function(err, count, colour) { ... })

// Set single value
flow.set("count", 123, function(err) { ... })

// Set multiple values
flow.set(["count", "colour"], [123, "red"], function(err) { ... })


context.get('count', function(err, count) {
    if (err) {
        node.error(err, msg);
    } else {
        // initialise the counter to 0 if it doesn't exist already
        count = count || 0;
        count += 1;
        // store the value back
        context.set('count',count, function(err) {
            if (err) {
                node.error(err, msg);
            } else {
                // make it part of the outgoing msg object
                msg.count = count;
                // send the message
                node.send(msg);
            }
        });
    }
});

3.8.3 FunctionGlobalContext

4. Error

4.1 [object Object]

    JSON.stringify(payload, (key, value) => {
        console.log(value)
    });
