MyBatis原理看这一篇就够了！

HSHS
165 阅读10分钟

基本介绍

我们知道Mybatis是ORM框架，即对象关系映射，其实本质是对JDBC的封装，我们首先看一下原生的JDBC操作数据库的代码示例：

public class Test {
    // 驱动器路径
    private static final String DRIVER = "com.mysql.jdbc.Driver";
    //连接数据库地址
    private static final String URL = "jdbc:mysql://localhost:3306/test?useUnicode=true&useSSL=false&characterEncoding=UTF8";
    //数据库用户名
    private static final String USER_NAME = "root";
    //数据库密码
    private static final String USER_PASSWORD = "root";
    public static void main(String[] args) throws ClassNotFoundException, SQLException {
        // 加载驱动
        Class.forName(DRIVER);
        // 建立和数据库的连接
        Connection conn = DriverManager.getConnection(URL, USER_NAME, USER_PASSWORD);
        // 创建SQL命令发送器
        Statement stmt = conn.createStatement();
        // 使用SQL命令发送器发送SQL命令并得到结果
        String sql = "insert into student values(1,'小黄',18,'男','海南省文章市')";
        int n = stmt.executeUpdate(sql);
        // 处理结果
        if (n > 0) {
            System.out.println("添加成功");
        } else {
            System.out.println("添加失败");
        }
        // 关闭数据库资源
        stmt.close();
        conn.close();
    }
}

总结上面的步骤，就简单的四步，如下：

  • 加载Driver驱动
  • 创建数据库连接Connection
  • 创建数据库操作对象Statement
  • 通过Statement发送SQL命令并得到结果

其实我们仔细一看就知道，上面四个步骤都是固定的，代码都是固定的，只有一个东西是随机变化的，就是SQL！！！

四大组件

Executor

每一个SqlSession对象都会被分配一个执行器对象。主要负责Connection对象的获取和Statement对象的管理方案。

Statement对象的管理方式如下：

  1. 简单方案：一个Statemnt接口对象只执行一次，执行完毕就会将Stament对象销毁，即SimpleExecutor简单执行器
  2. 可重用方案：使用一个Map集合，关键字就是一条Sql语句，对应的value就是Statemnt对象，即ReuseExecutor可重用执行器，等到SqlSession再次接收到相同的SQL命令时，就会从Map集合中找到对象的Statement进行使用。Map.put("select * from order",statement1)
  3. 批量处理管理方案：将多个Statement包含的SQL语句，交给一个Statement对象输送到数据库中，进行批处理操作，即BatchExecutor批处理执行器

我们来看一下Executor的继承结构


  • BaseExecutor是一个抽象类，它有三个子类，SimpleExecutor简单执行器(默认执行器)、ReuseExecutor可重用执行器和BatchExecutor批量处理执行器
  • CachingExecutor缓存执行器：当接收到查询任务时，该执行器先去缓存中查找是否有该铲鲟对象的结果，如果有就直接返回，否则就交给其他的执行器执行，即BaseExecutor的子类去执行。MyBatis默认情况下都会配置一个缓存执行器，来提高查询效率的，并且其中delegate变量存储另外一个执行器对象

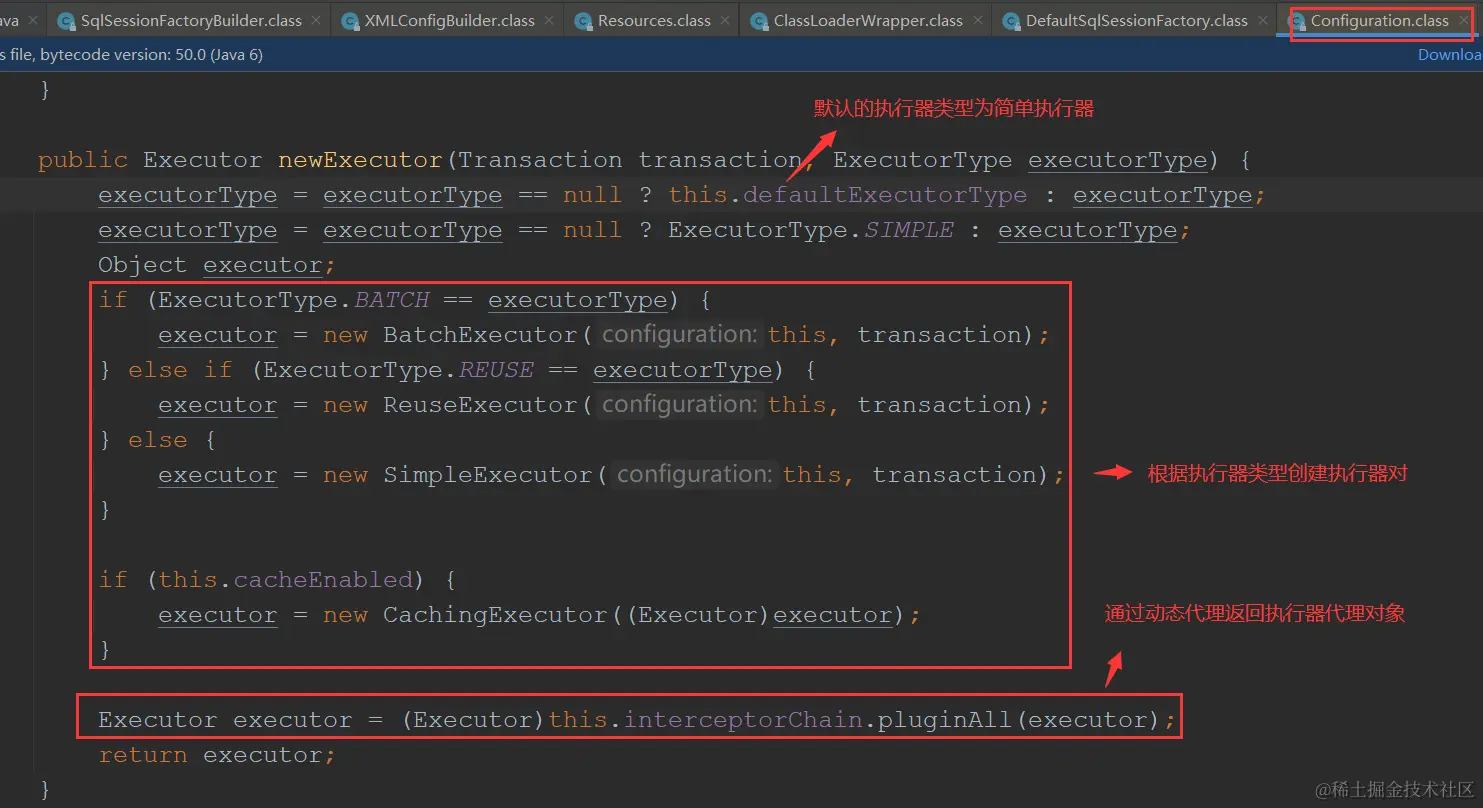

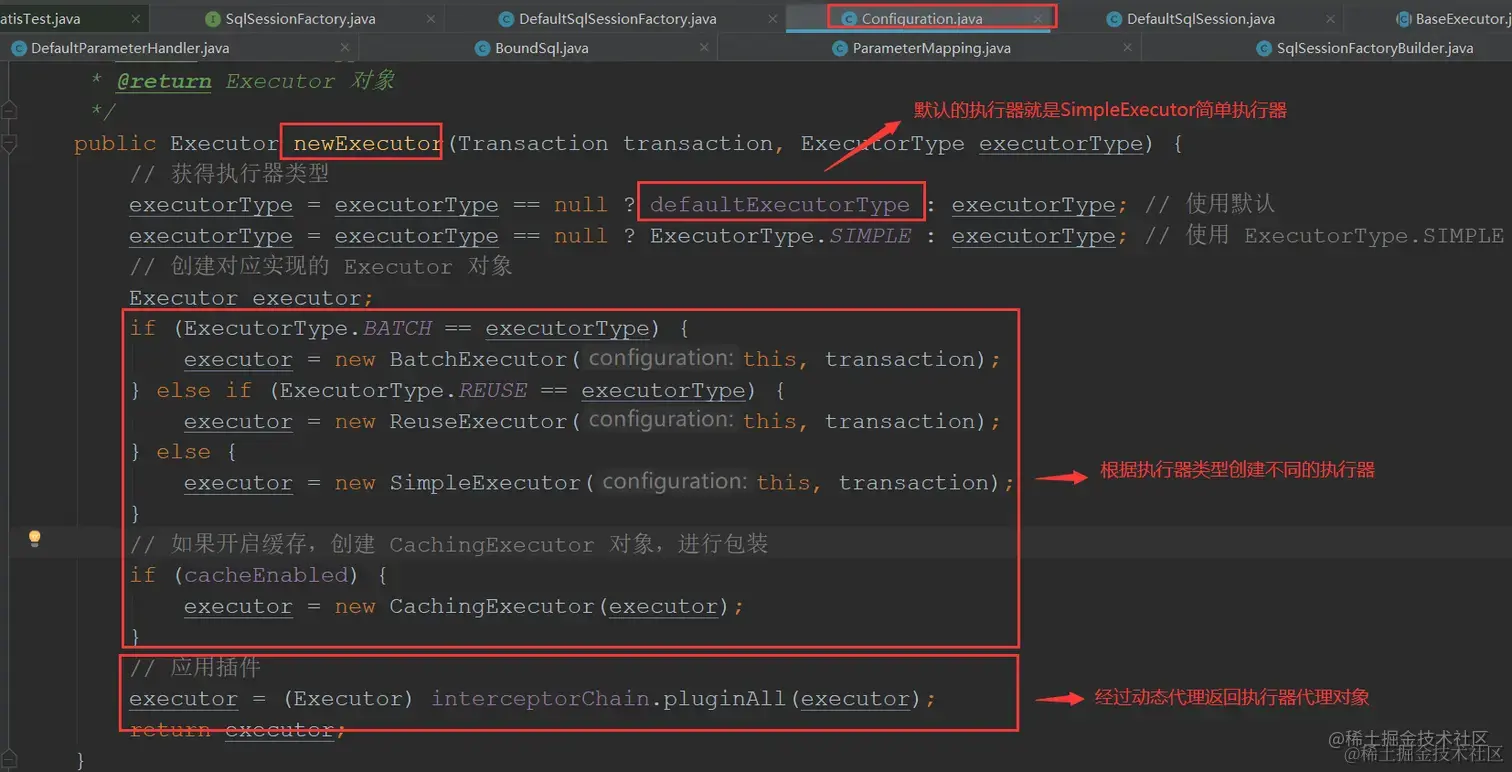

Excecutor对象创建

执行器对象是由 Configuration对象负责创建的，Configuration 对象会根据得到 ExecutorType 创建对应的 Excecutor对象, 并把这个Excecutor对象传给 SqlSession 对象





StatementHandler

  • 负责创建Statement或者PreparedStatement或者CallableStatement对象，
  • 负责PreparedStatement或者CallableStatement的SQL语句中占位符的赋值任务
  • 此外还负责数据库操作对象的行为，是执行executeUpdate更新还是执行executeQuery查询。

我们来看一下StatementHandler接口，如下：

public interface StatementHandler {

    Statement prepare(Connection connection, Integer transactionTimeout) throws SQLException;


    void parameterize(Statement statement) throws SQLException;


    void batch(Statement statement) throws SQLException;


    int update(Statement statement) throws SQLException;


    <E> List<E> query(Statement statement, ResultHandler resultHandler) throws SQLException;
}
  • prepare方法：创建Statement对象或者PreparedStatement或者CallableStatement。
  • parameterize方法：针对PreparedStatement或者CallableStatement关联的预编译SQL语句中占位符的赋值操作，该方法是通过ParameterHandler中的setParameter方法给参数赋值的。
  • update方法：主要负责数据库操作对象中的更新行为，即执行executeUpdate。
  • query方法:主要负责数据库操作对象中的查询行为，即执行executeQuery。

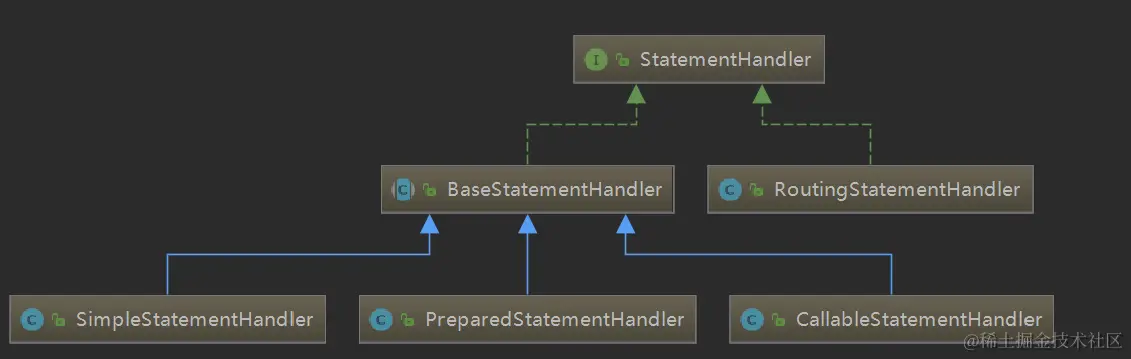

我们来看一下StatementHandler的继承结构


BaseStatementHandler一共有三个子类，即分别针对三个数据库操作对象

  • SimpleStatementHandler：创建Statement对象并初始化，进行简单的查询操作
  • PreparedStatementHandler：创建PreparedStatement对象并初始化，进行预编译SQL，更新数据库操作。
  • CallableStatementHandler：创建CallableStatement对象并初始化，处理存储过程。

RoutingStatementHandler：相当于SimpleStatementHandler，PreparedStatementHandler以及CallableStatementHandler的调度器。RoutingStatementHandler构造方法，将会根据Executor的类型决定创建SimpleStatementHandler，PreparedStatementHandler以及CallableStatementHandler

注意：StatementHandler对象是在SqlSession对象接收到命令时，由Configuration中的newStatementHandler方法创建的。

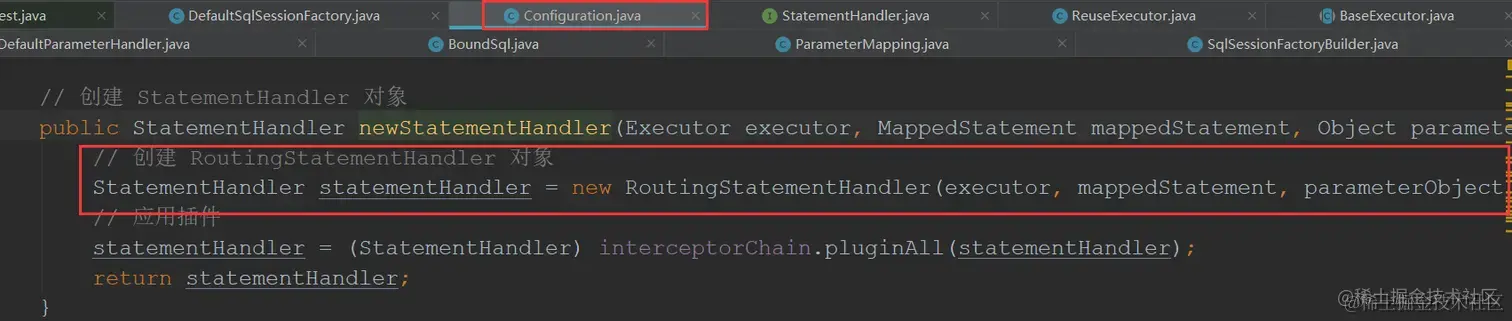

StatementHandler对象创建

StatementHandler对象是在SqlSession对象接收到操作命令时, 由Configuraion中newStatementHandler 方法负责调用的。

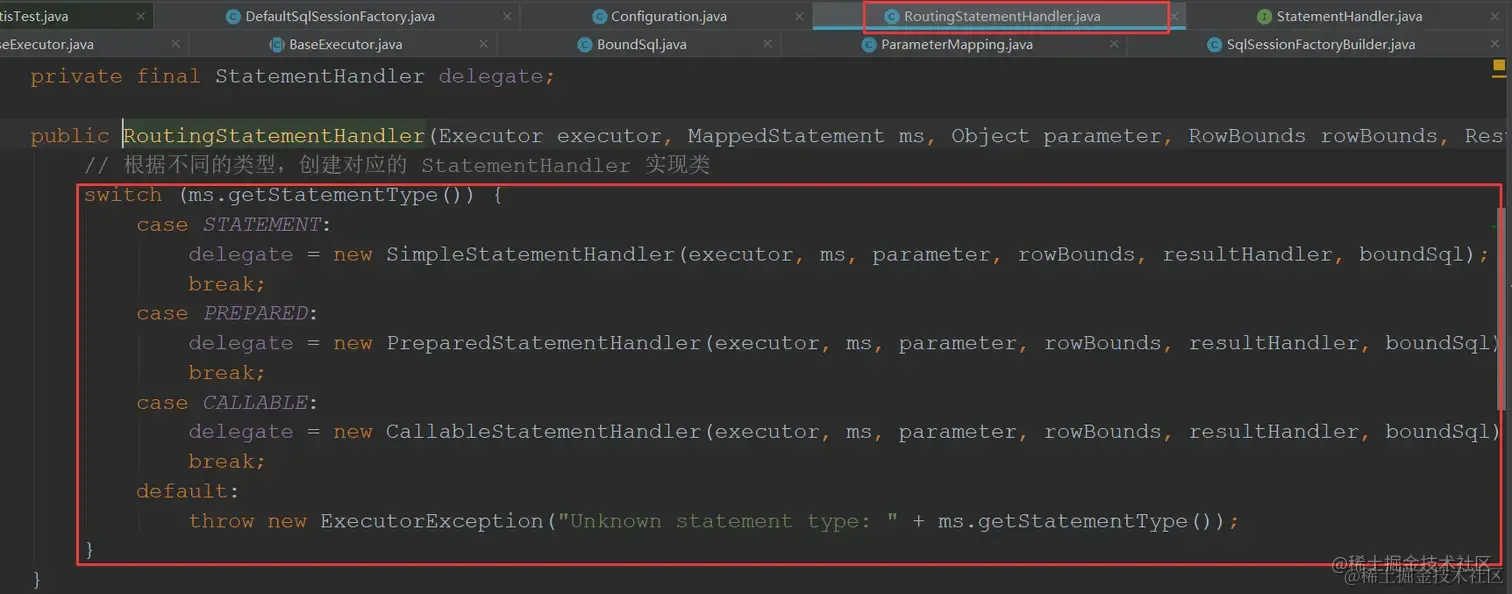

RoutingStatementHandler构造方法 , 将会根据Executor的类型决定创建SimpleStatementHandler，PreparedStatementHandler，CallableStatementHandler实例对象。


StatementHandler接口方法

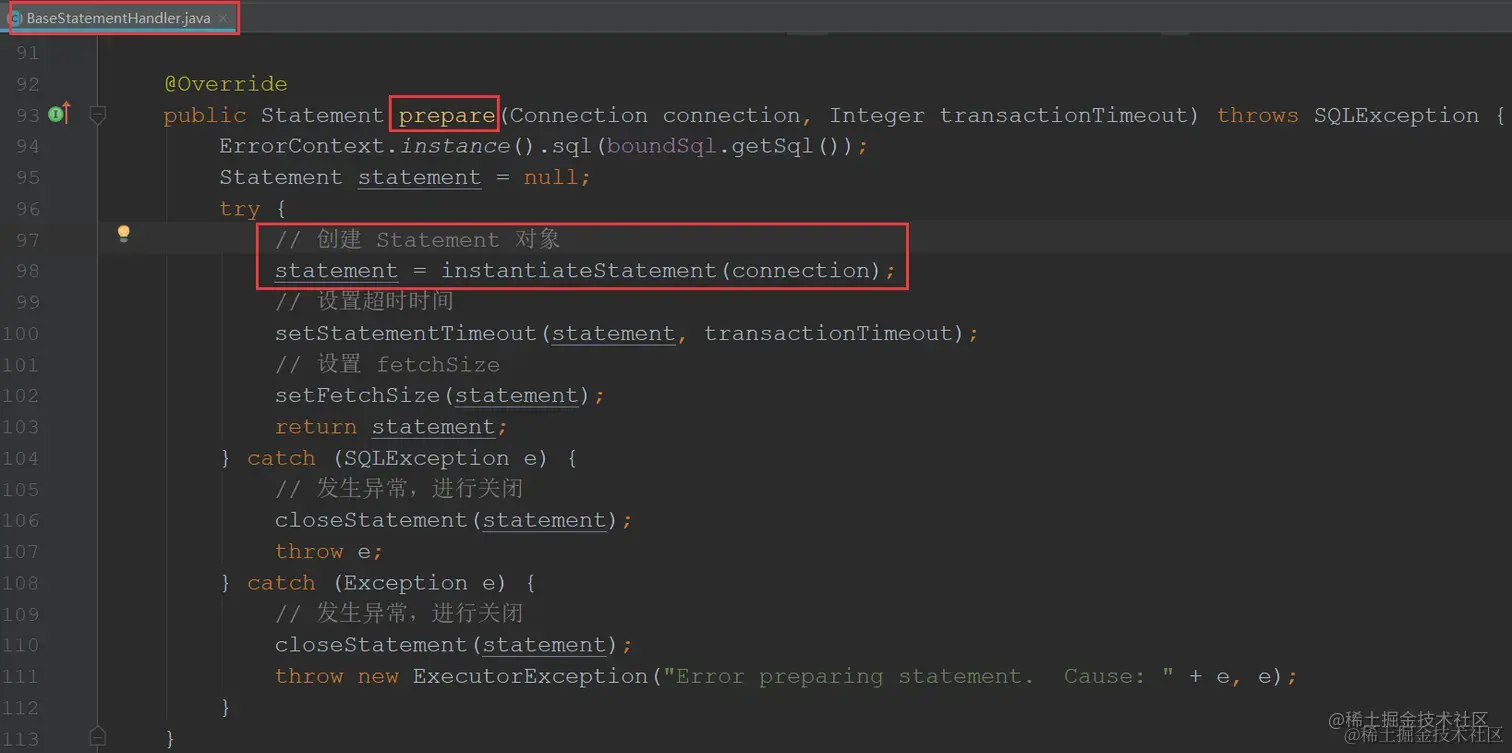

prepare方法


prepare方法用于创建一个 (Statement or PreparedStatement or CallableStatement) 对象 , 并设置 Statement 对象的最大工作时间和一次性读取的最大数据量让后将生成的 Statement 对象返回

prepare 方法只在BaseStatementHandler被实现 在其三个子类中没有被重写 用于三个子类调用获得对应的 Statement接口对象 ，prepare 方法依靠instantiateStatement(connection)方法来返回具体Statement接口对象 ，这个方法是BaseStatementHandle中定义的抽象方法 , 由三个子类来具体实现

  • SimpleHandler中的instantiateStatement方法如下：

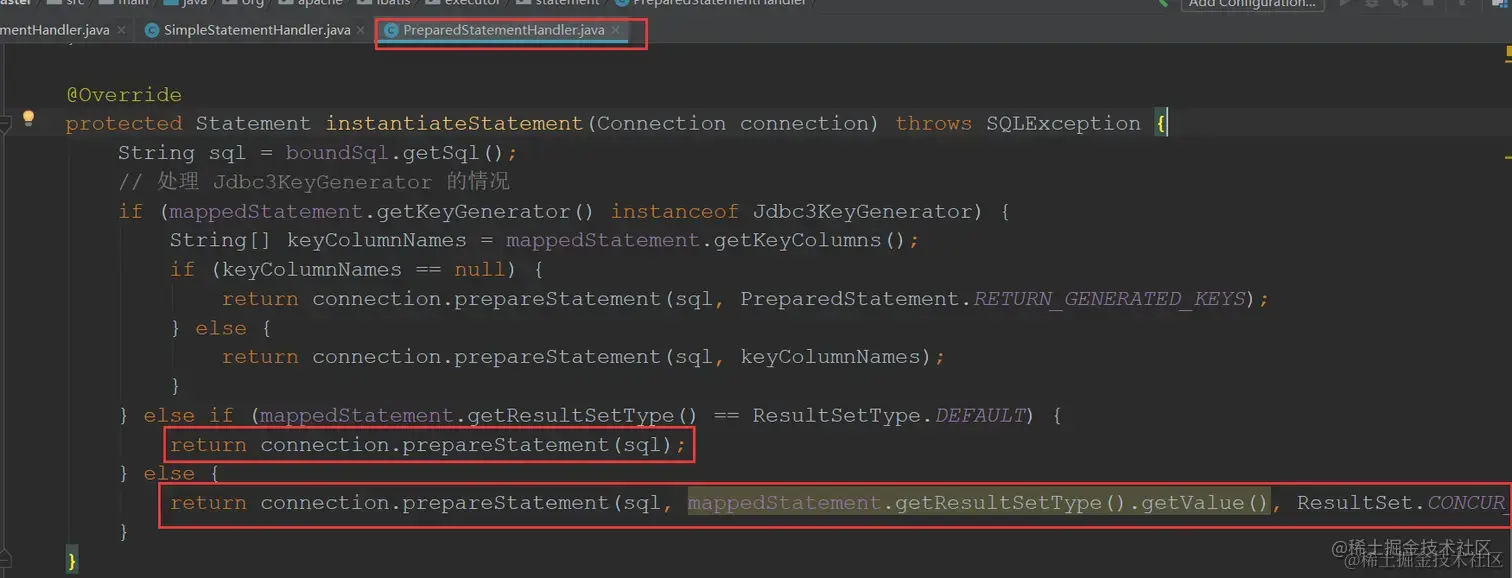

  • PreparedStatementHandler中的instantiateStatement方法如下：


  • CallableStatementHandler中的instantiateStatement方法如下：


parameterize方法

主要为PreparedStatement和CallableStatement传参.因此只在PreparedStatementHandler和CallableStatementHandler中被重写。即设置SQL占位符的

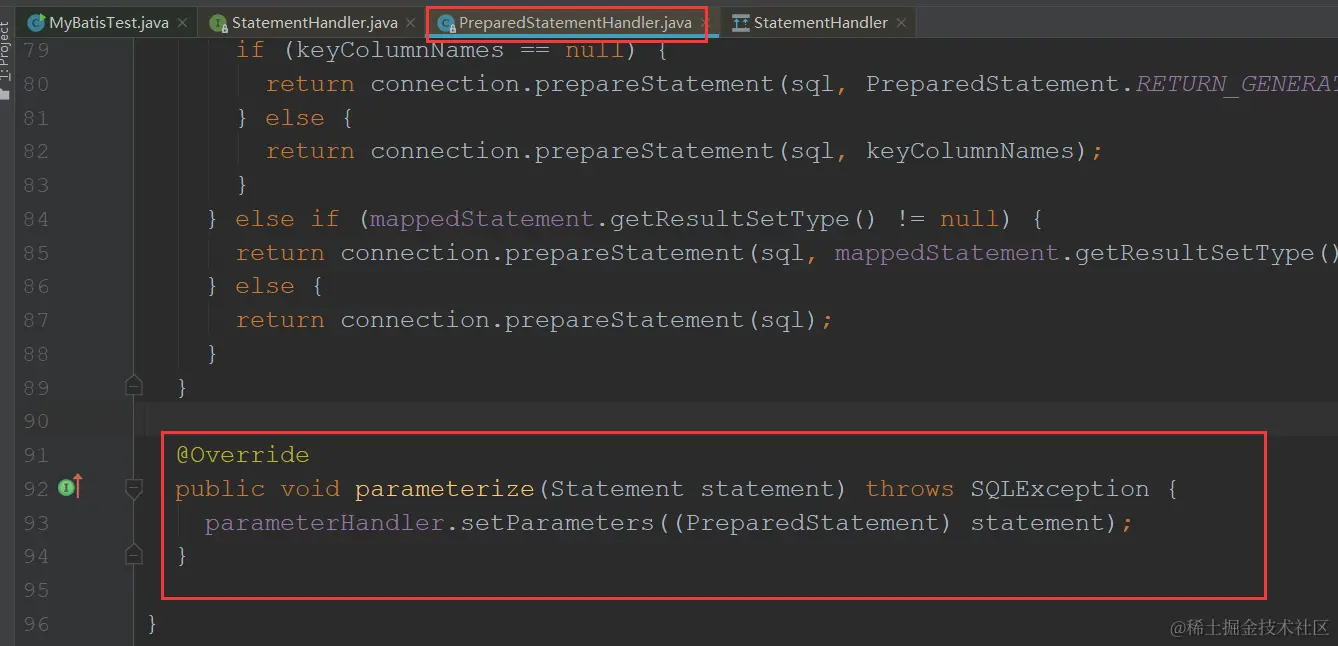

PreparedStatementHandler中的parameterize


CallableStatementHandler中的parameterize


在这两个方法中,可以看到都是ParameterHandler对象进行参数赋值的。

query方法

输送查询查询语句,并将查询结果转换对应的实体类对象

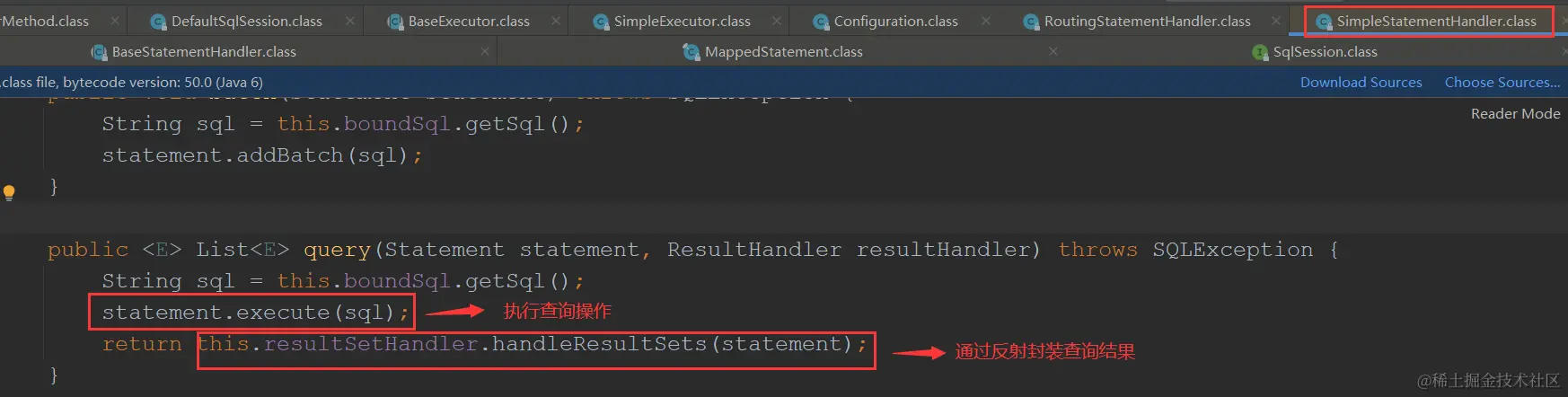

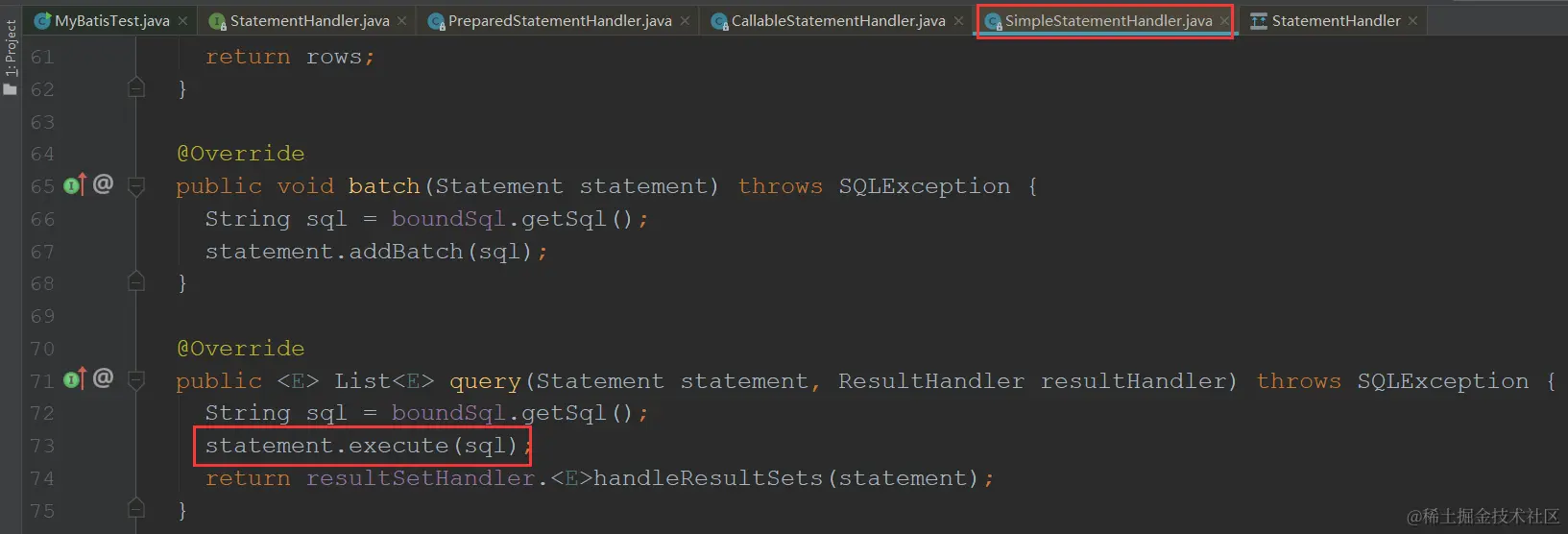

SimpleStatementHandler 中的 query方法

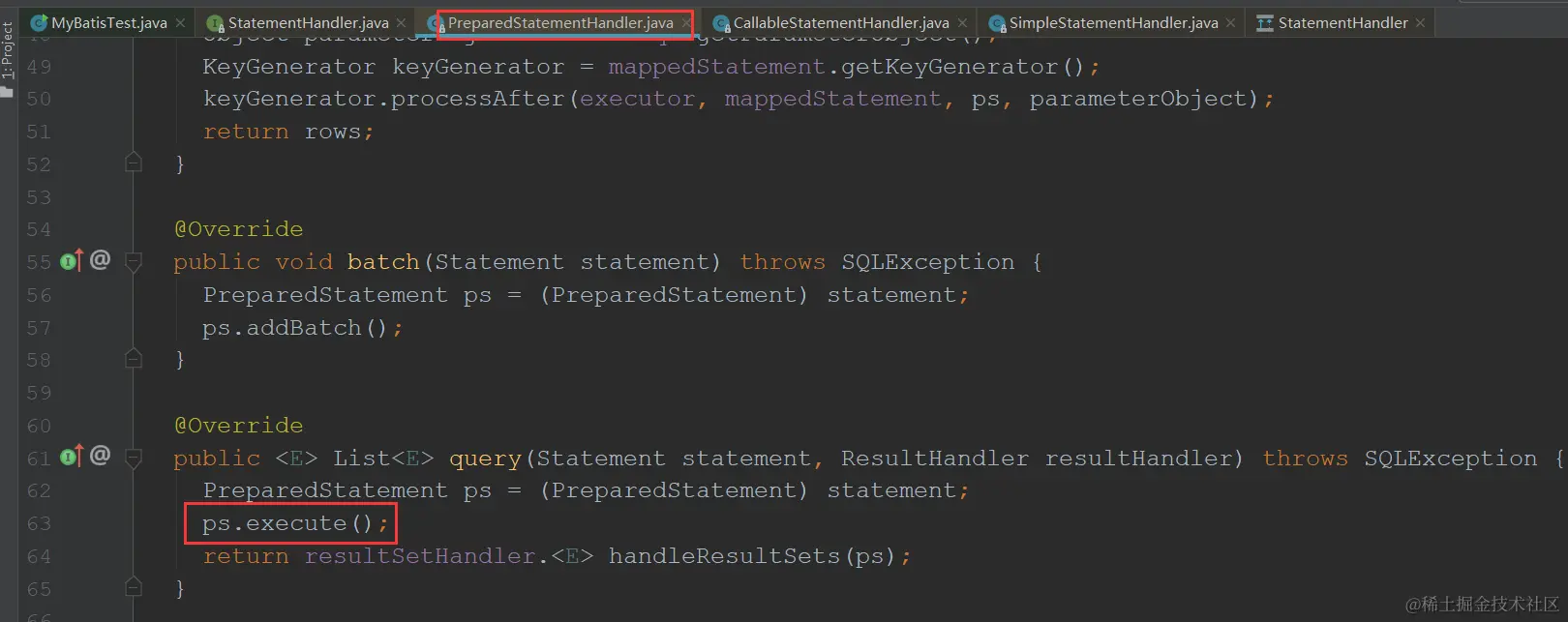

PreparedStatementHandler中的query方法

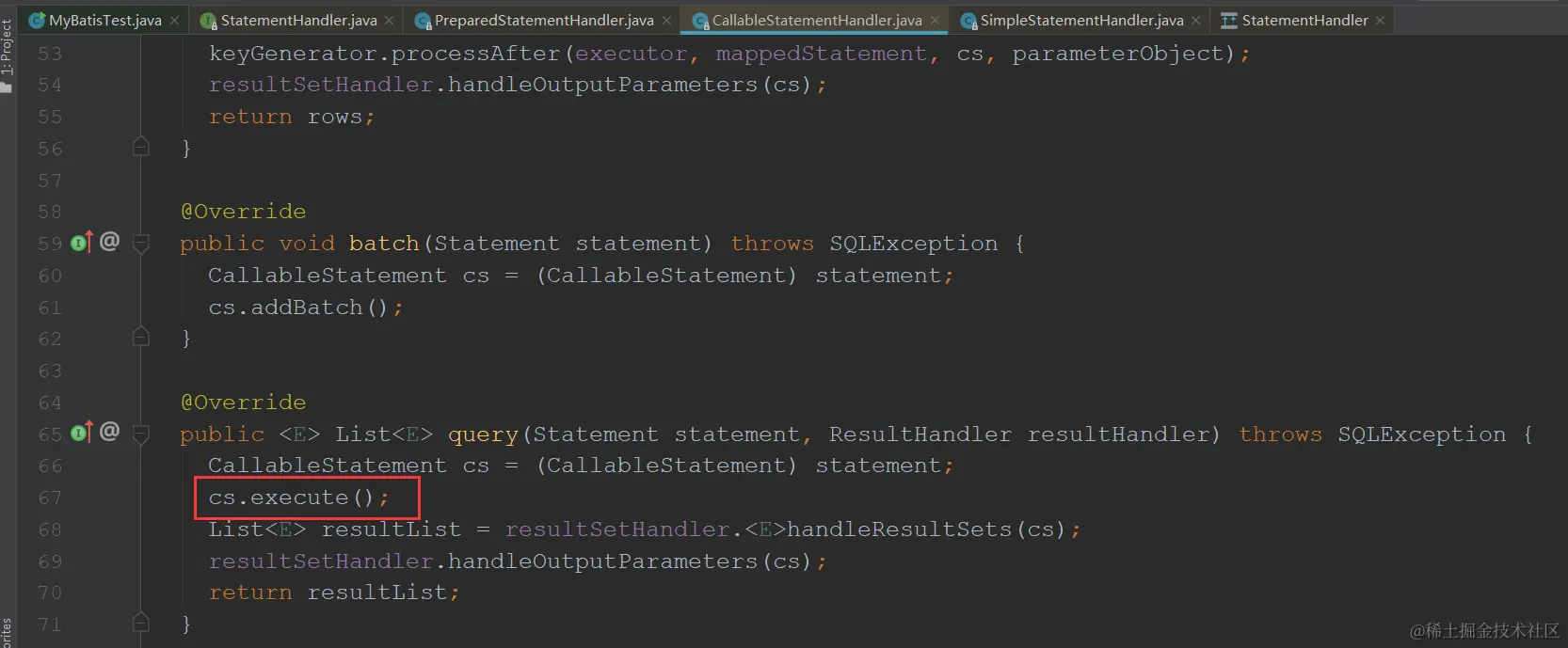

CallableStatementHandler中的query方法


ParameterHandler

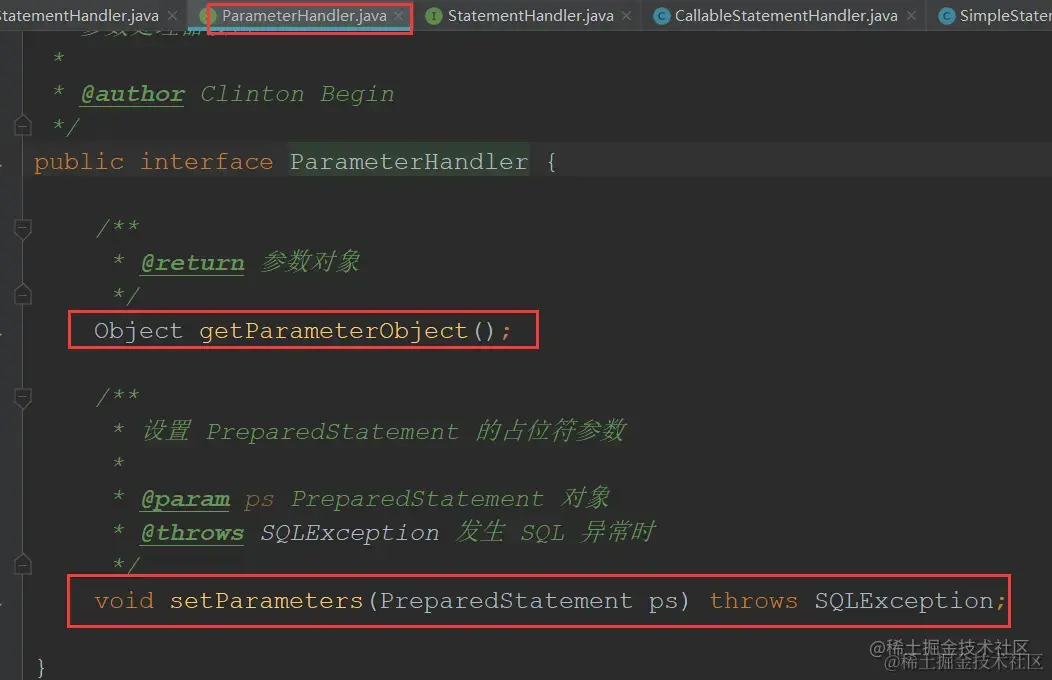

为了PreparedStatement和CallableStatement的输送的SQL语句中占位符进行赋值操作。


  • getParameterObject方法：读取开发人员提供参数内容（占位符对应的参数值）

  • setParameters方法： 通过反射机制，负责将参数内容设置到数据库操作对象中输送的sql语句的占位符上

我们来看一下ParameterHandler的继承结构，它只有一个实现类DefaultParameterHandler


ParameterHandler对象创建

参数处理器对象是在创建StatementHandler对象同时被创建的.由Configuration对象负责创建.

protected BaseStatementHandler(Executor executor, MappedStatement mappedStatement, Object parameterObject, RowBounds rowBounds, ResultHandler resultHandler, BoundSql boundSql) {
    // 获得 Configuration 对象
    this.configuration = mappedStatement.getConfiguration();

    this.executor = executor;
    this.mappedStatement = mappedStatement;
    this.rowBounds = rowBounds;

    // 获得 TypeHandlerRegistry 和 ObjectFactory 对象
    this.typeHandlerRegistry = configuration.getTypeHandlerRegistry();
    this.objectFactory = configuration.getObjectFactory();

    // 如果 boundSql 非空，一般是写类操作，例如：insert、update、delete ，则先获得自增主键，然后再创建 BoundSql 对象
    if (boundSql == null) { // issue #435, get the key before calculating the statement
        // 获得自增主键
        generateKeys(parameterObject);
        // 创建 BoundSql 对象
        boundSql = mappedStatement.getBoundSql(parameterObject);
    }
    this.boundSql = boundSql;

    // 创建 ParameterHandler 对象
    this.parameterHandler = configuration.newParameterHandler(mappedStatement, parameterObject, boundSql);
    // 创建 ResultSetHandler 对象
    this.resultSetHandler = configuration.newResultSetHandler(executor, mappedStatement, rowBounds, parameterHandler, resultHandler, boundSql);
}

ResultSetHandler

将对数据库操作的结果映射为一个Java对象


我们来看一下ResultSetHandler的继承结构，它只有一个实现类 DefaultResultSetHandler

Mybatis源码剖析

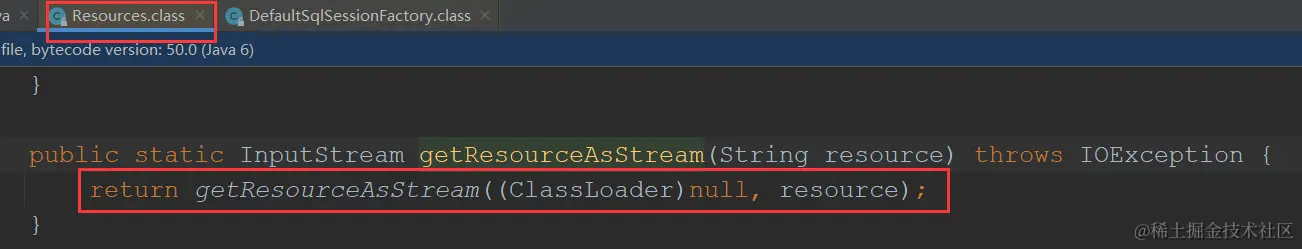

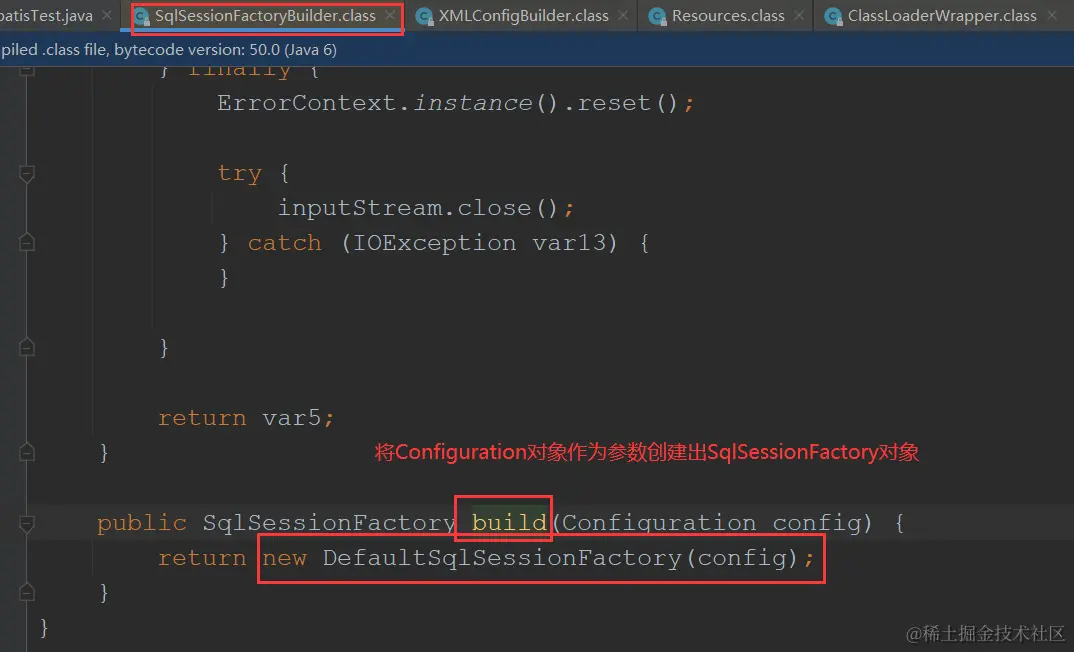

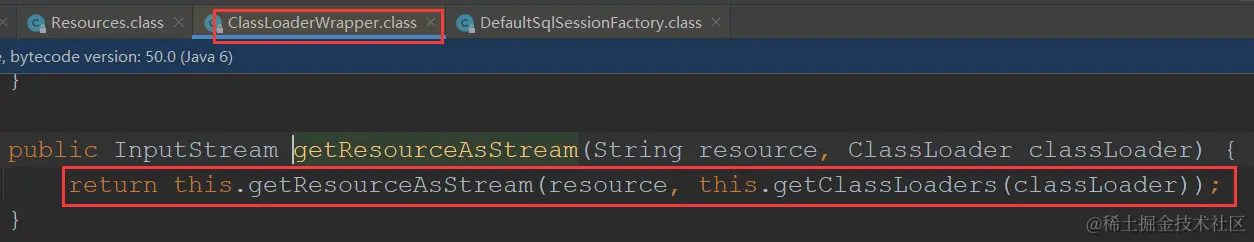

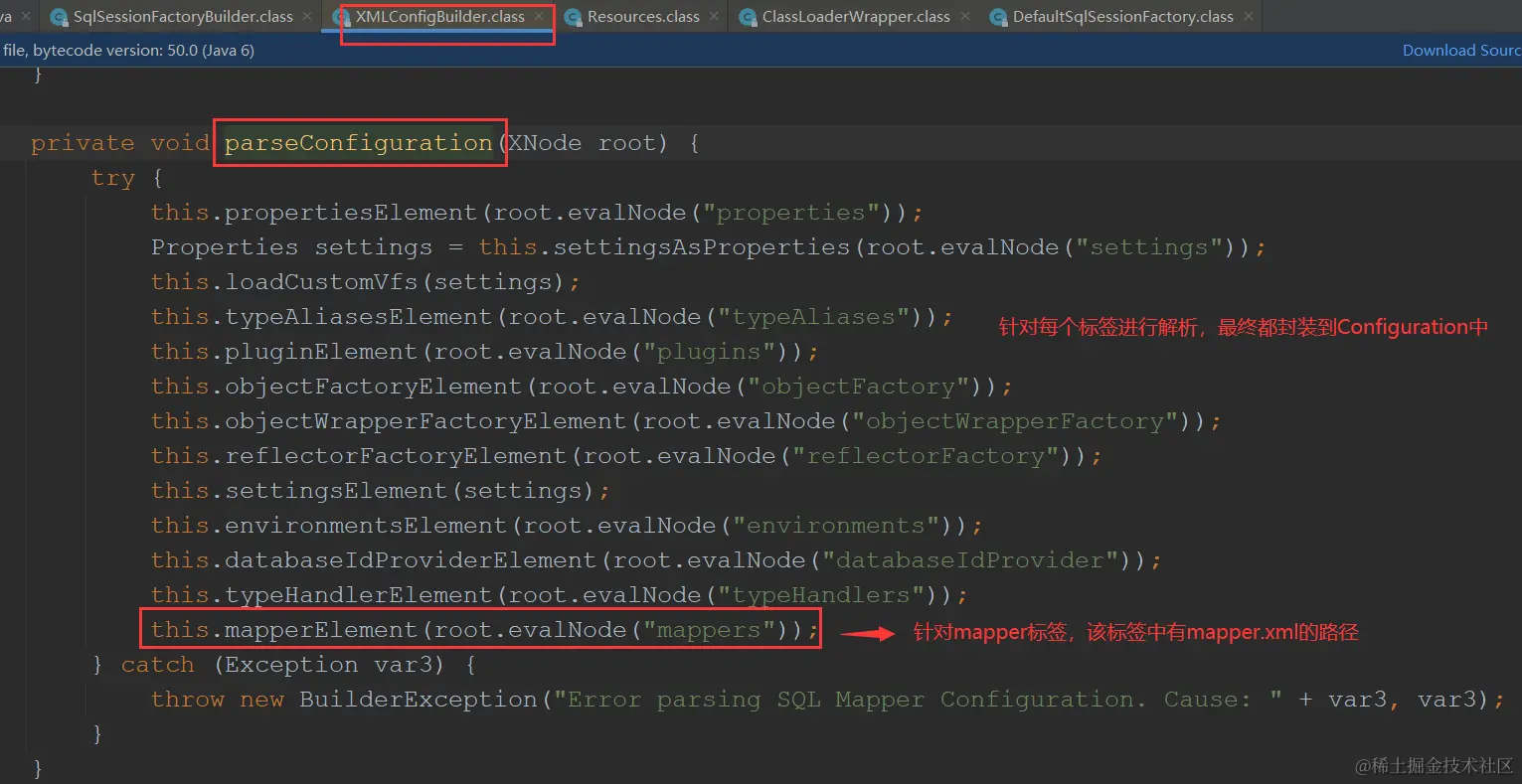

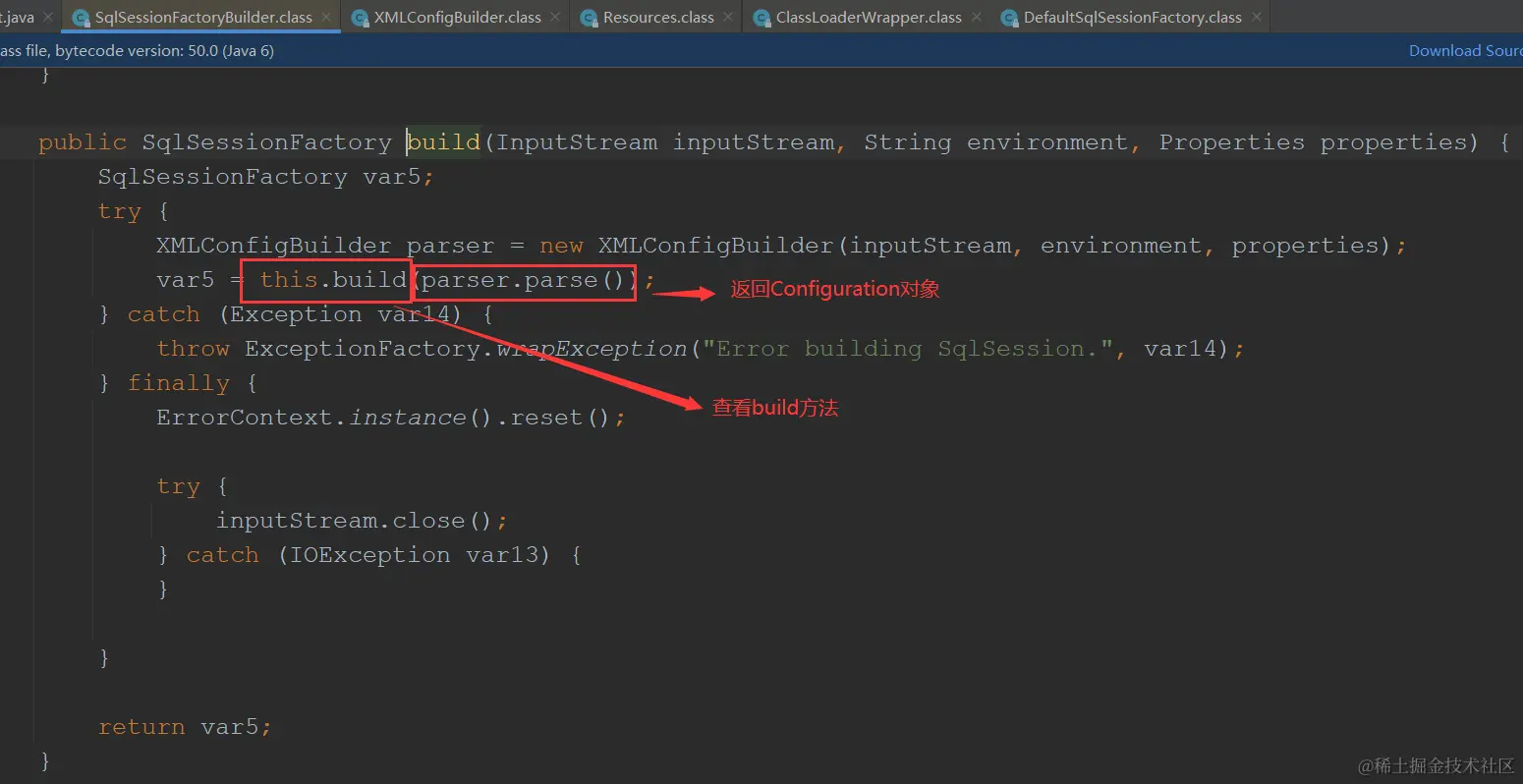

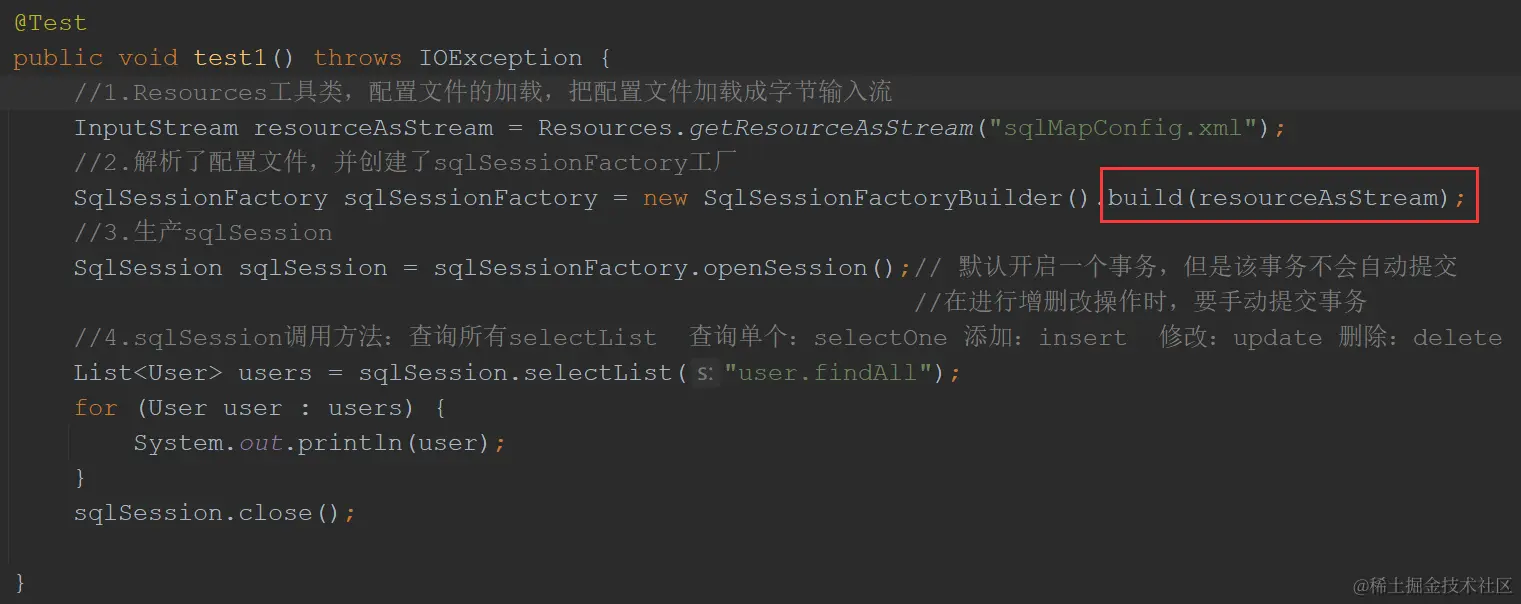

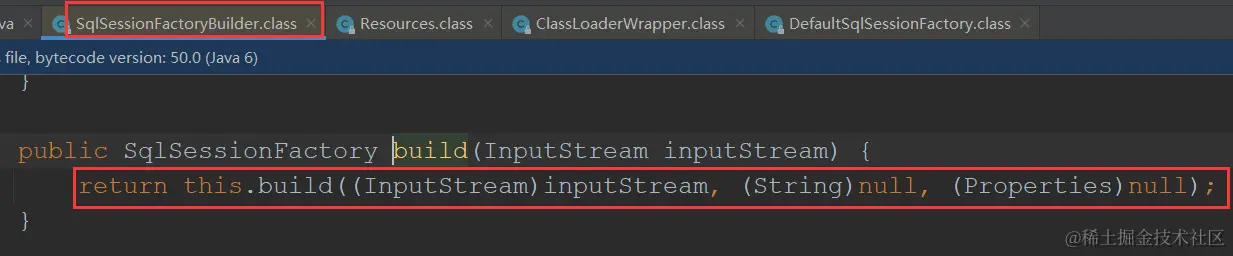

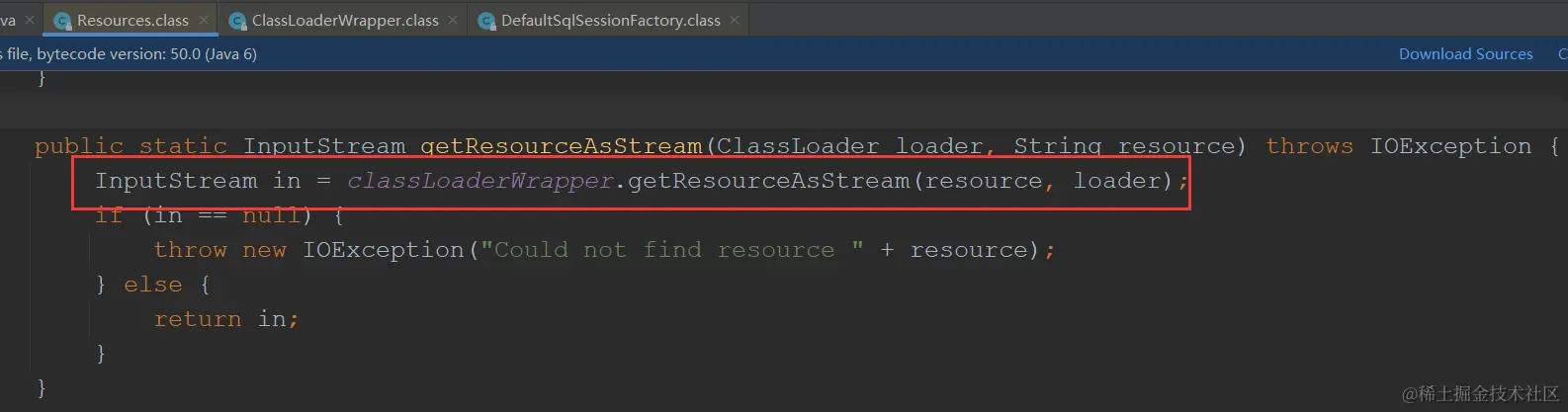

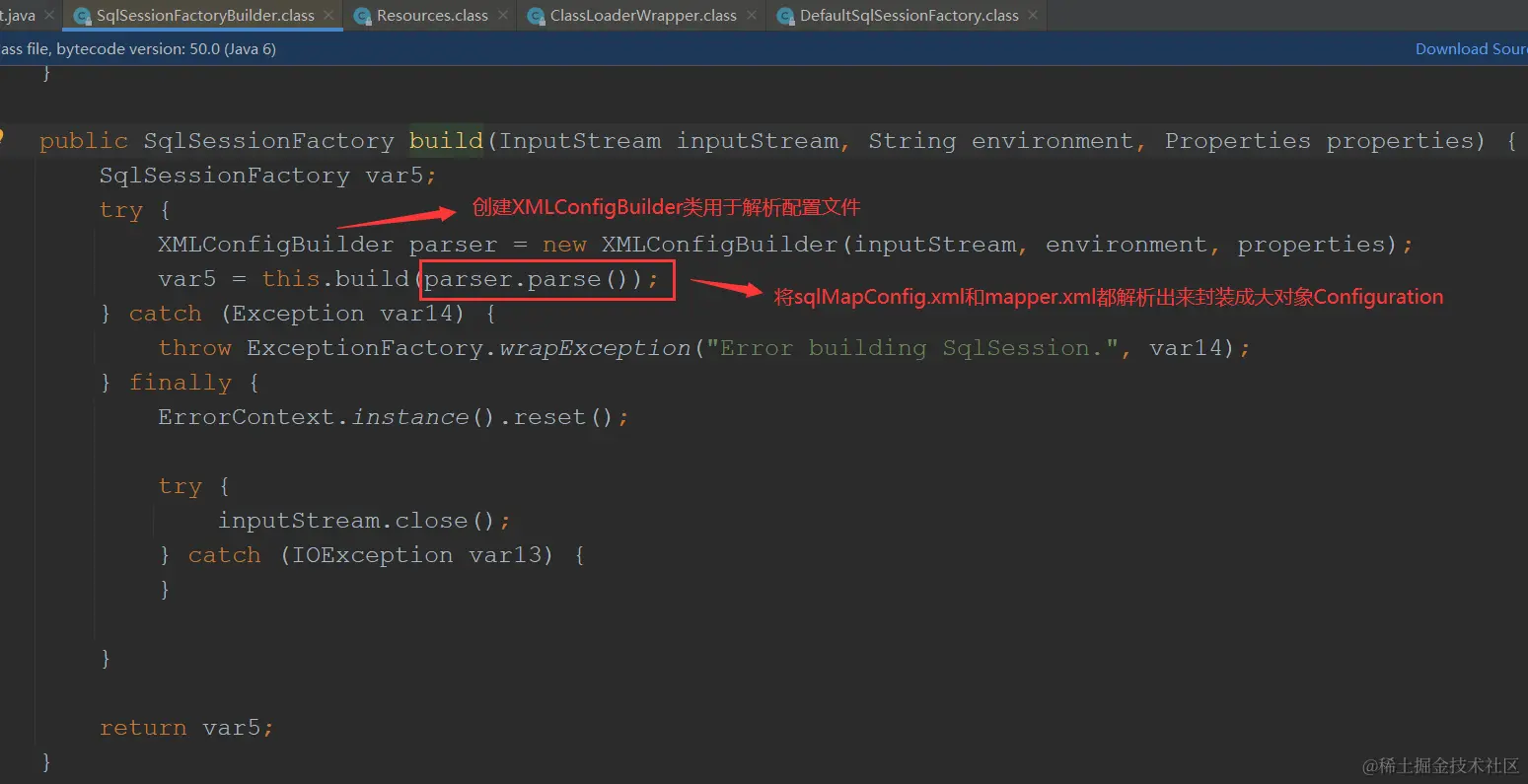

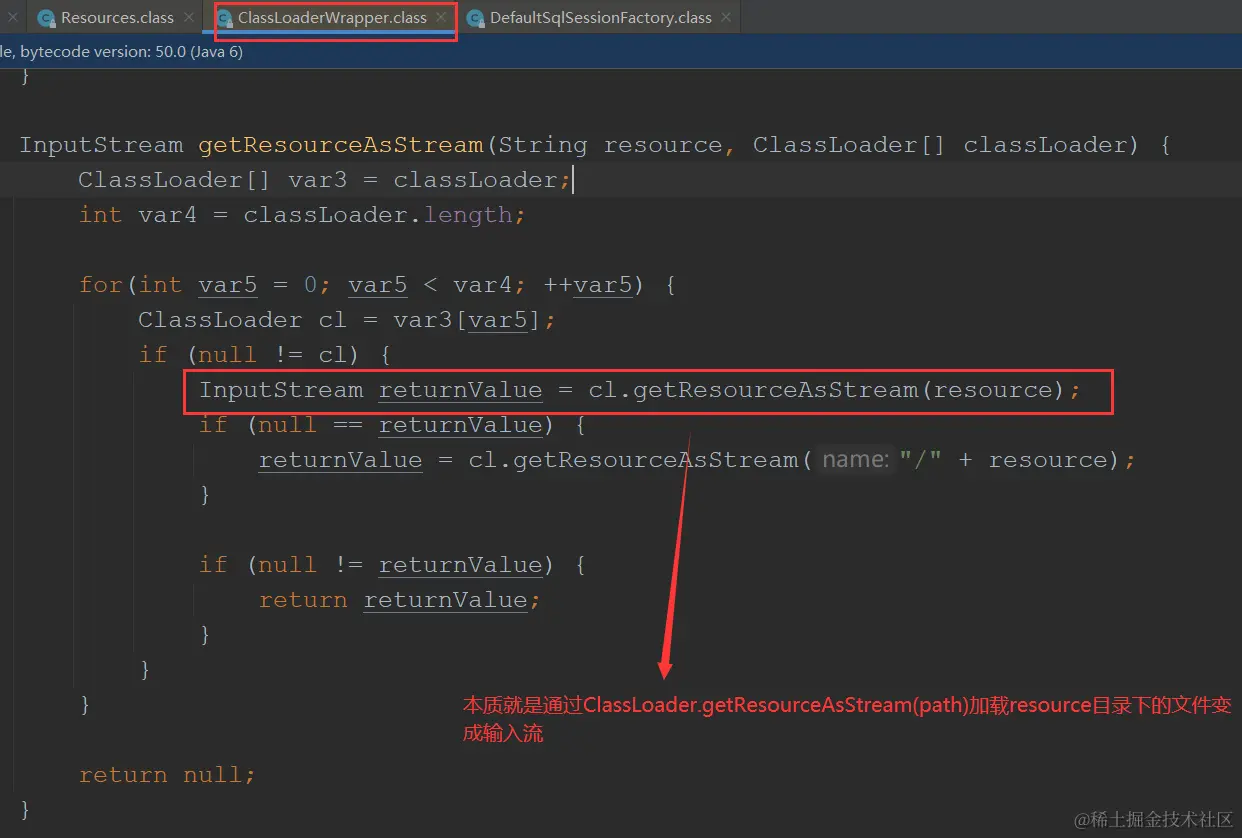

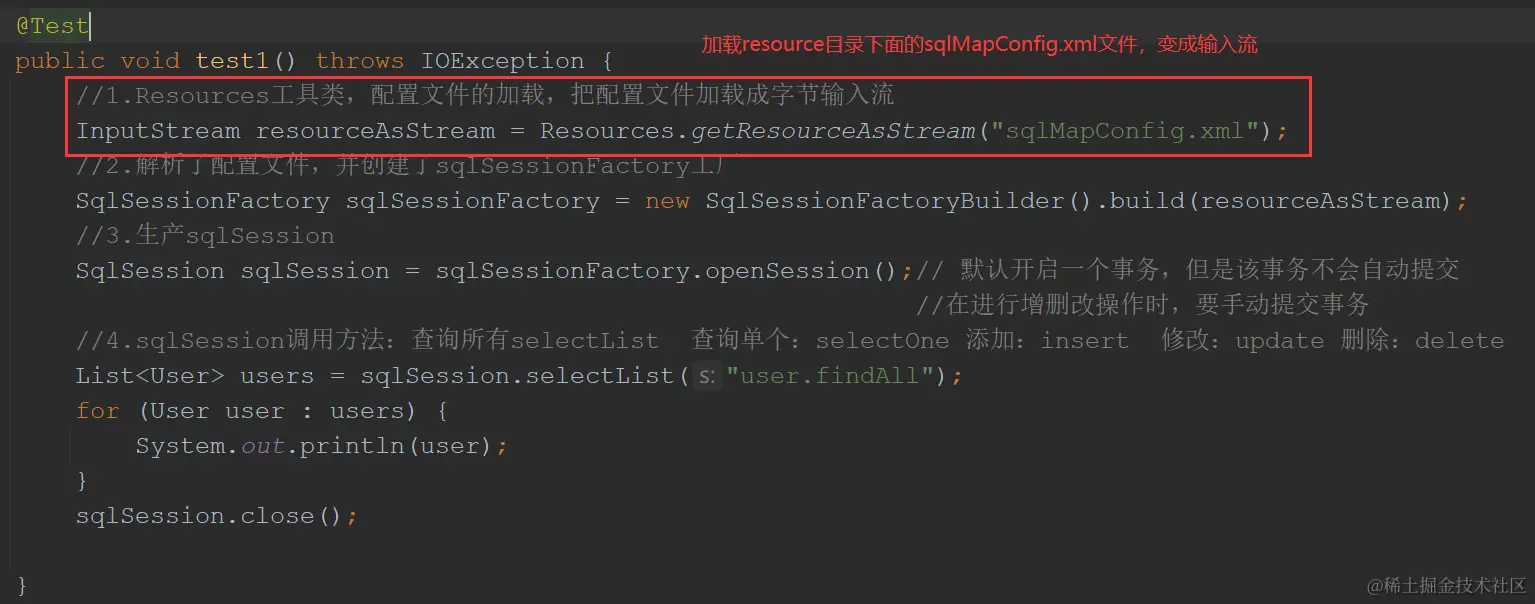

解析配置文件

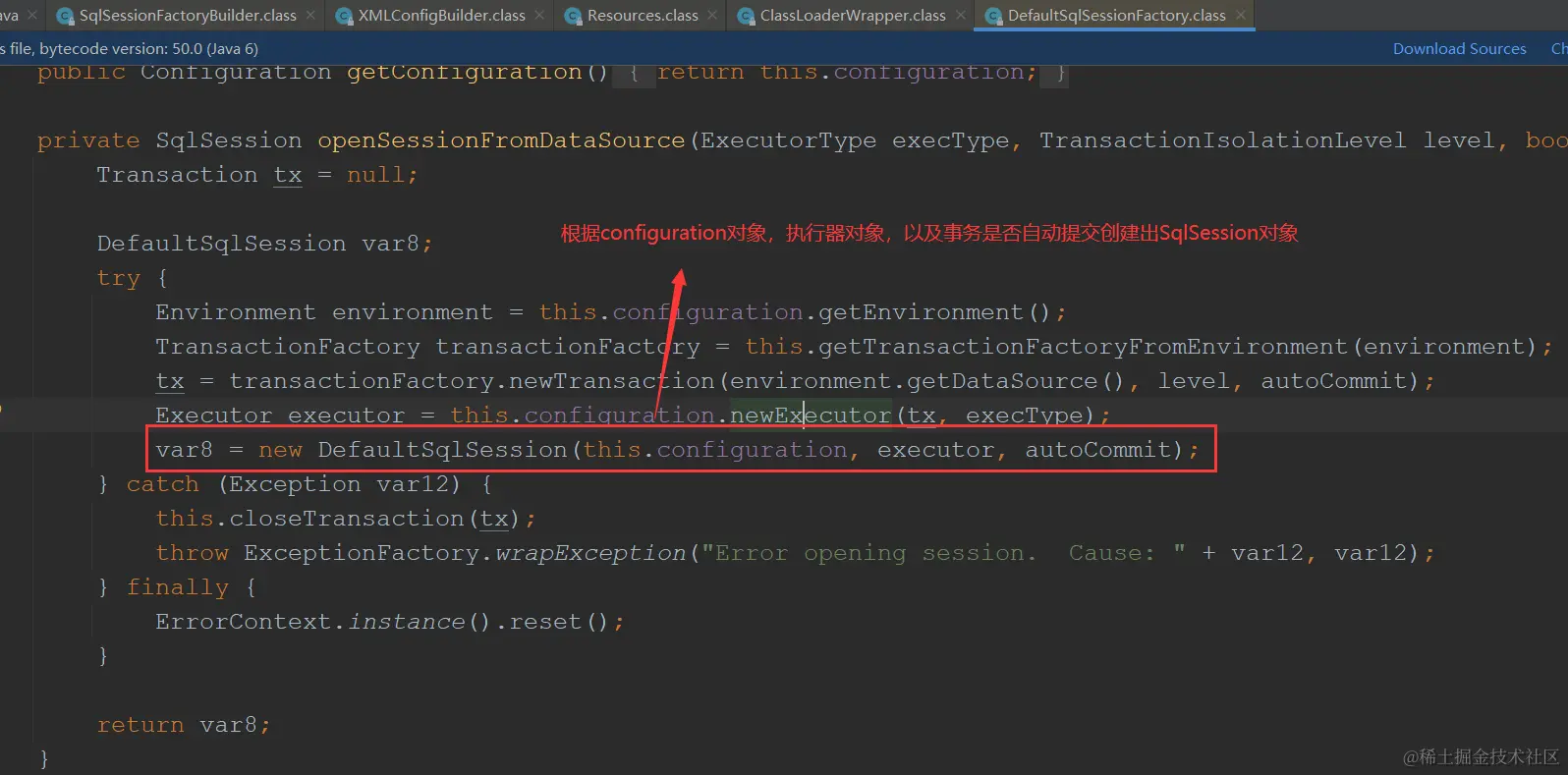

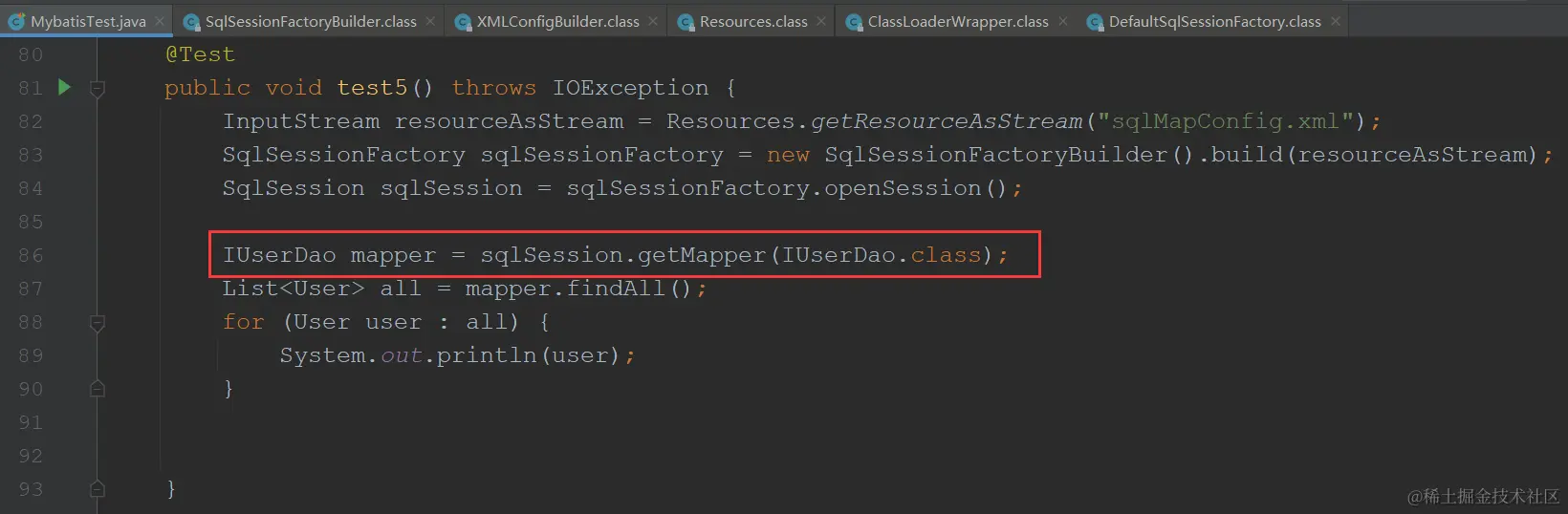

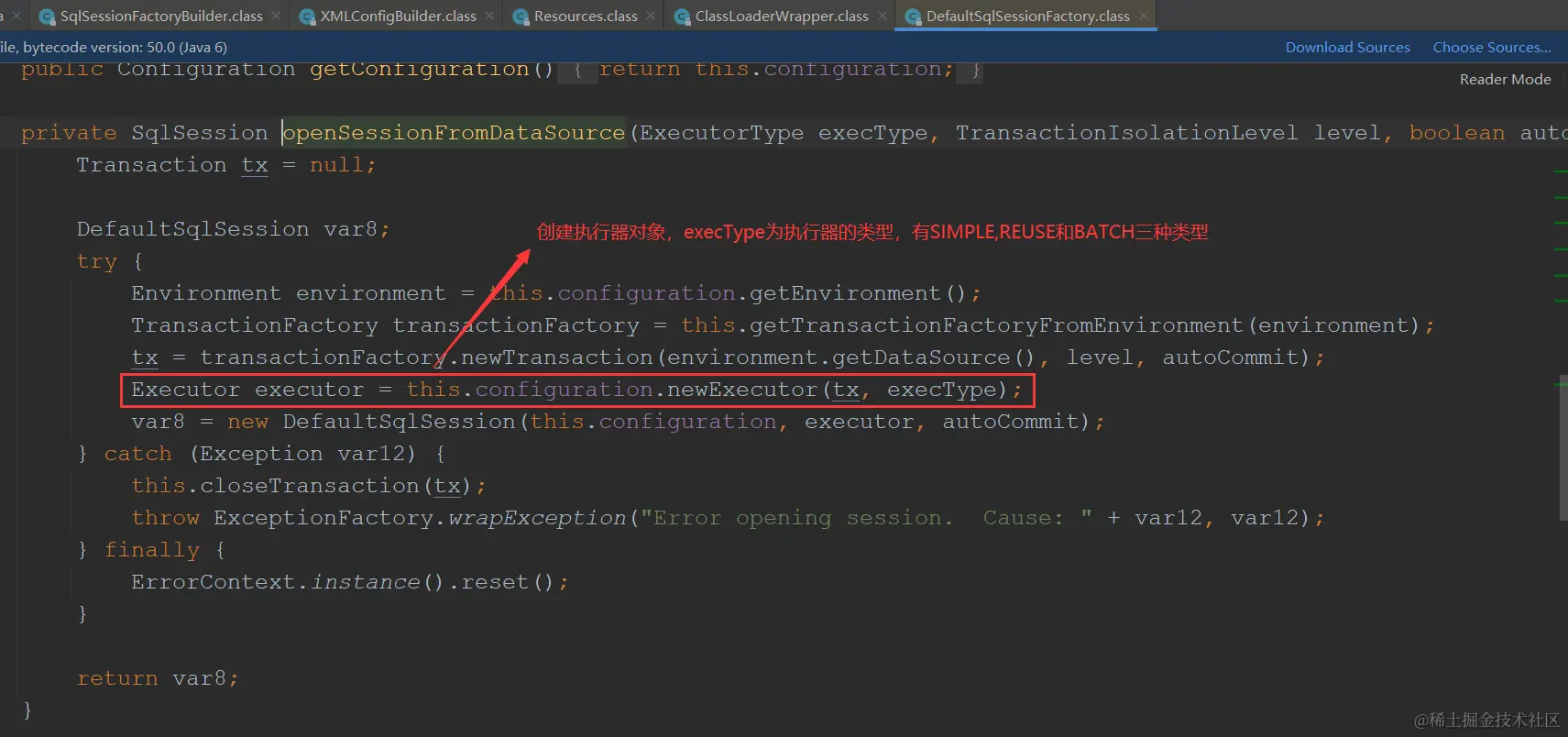

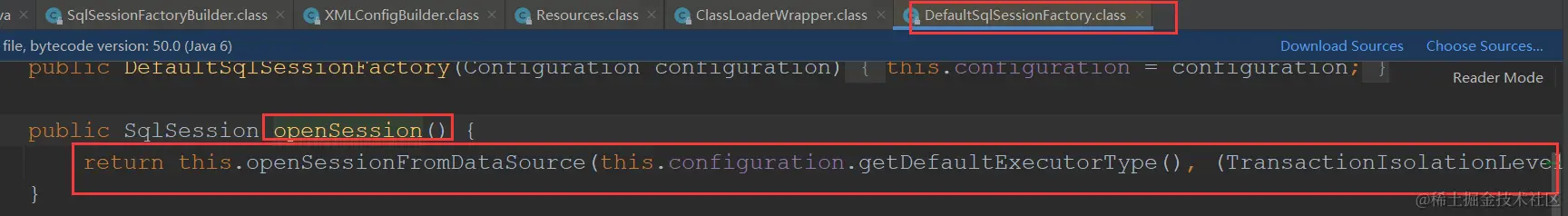

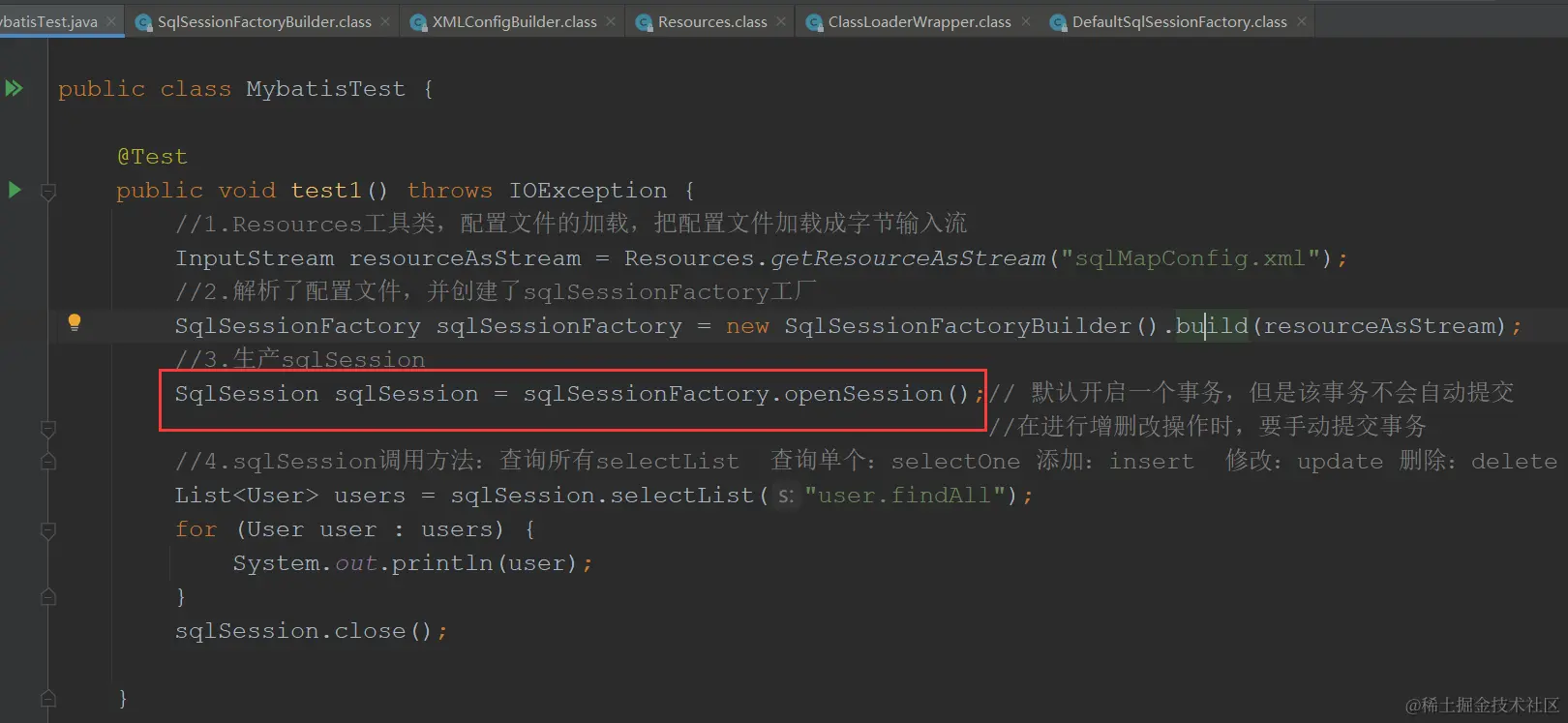

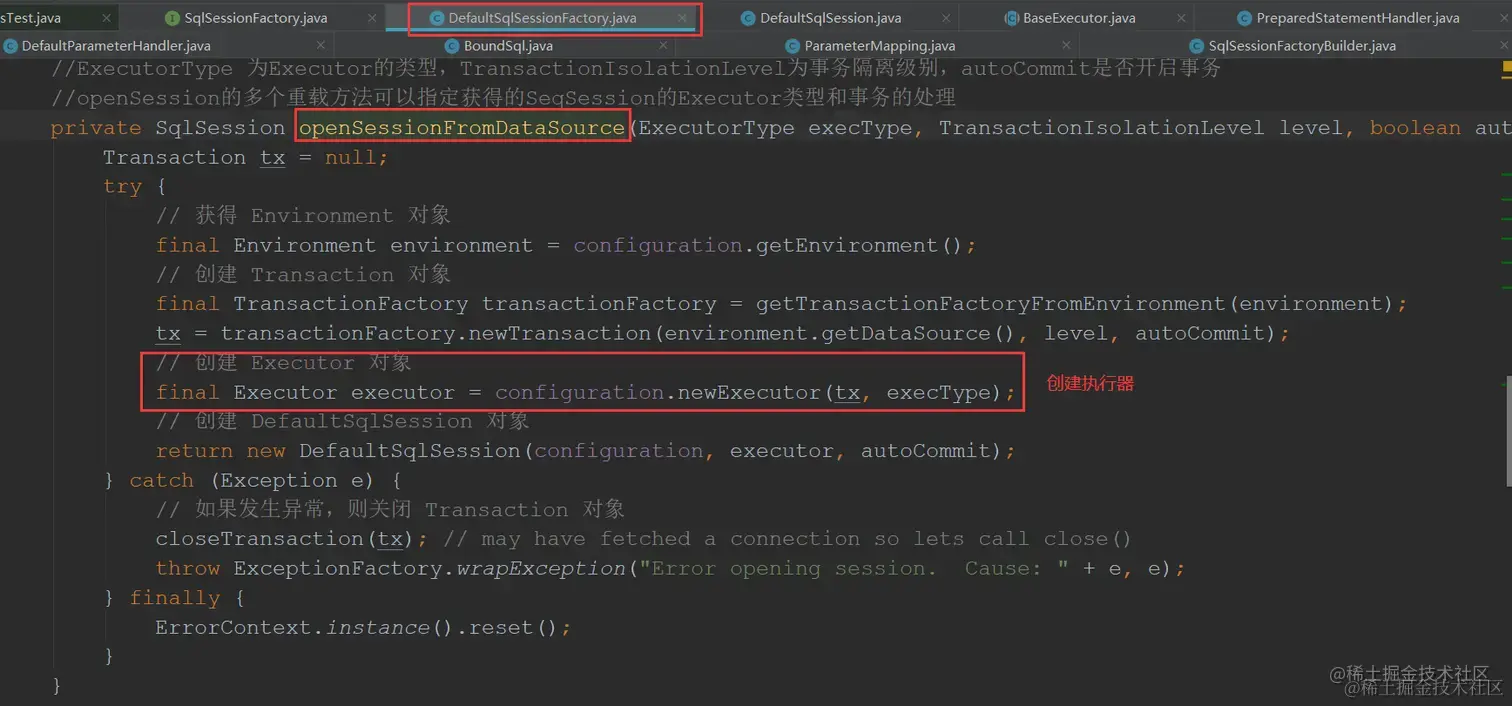

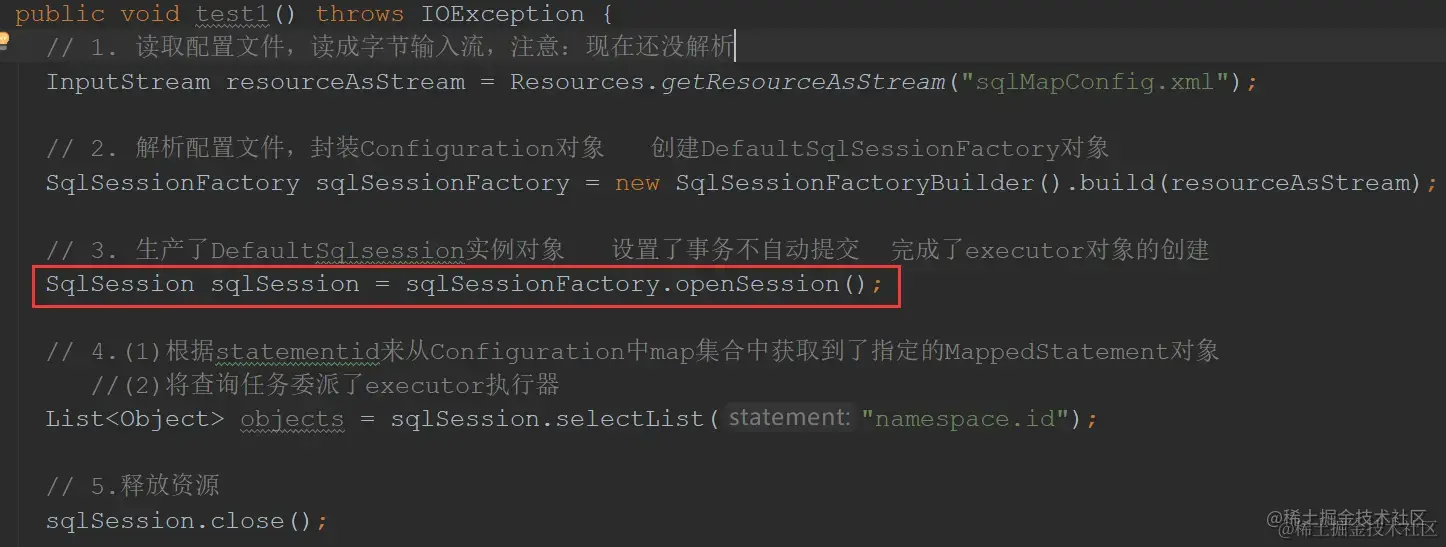

创建SqlSession对象

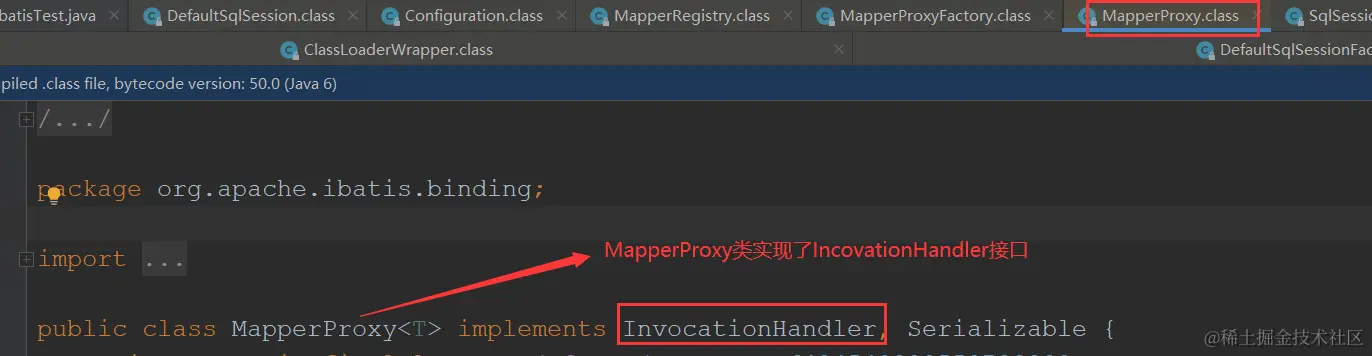

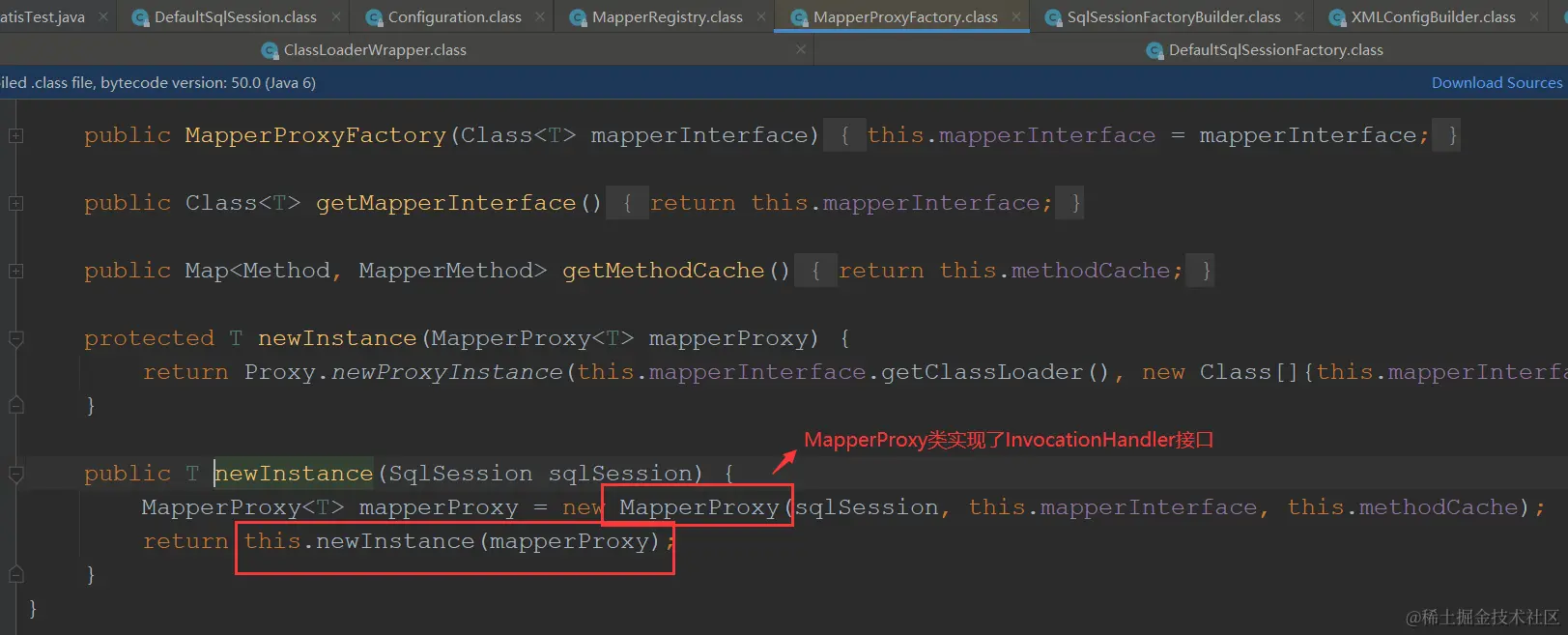

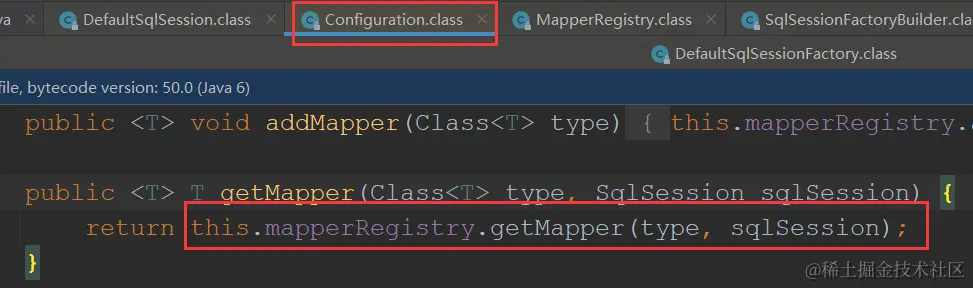

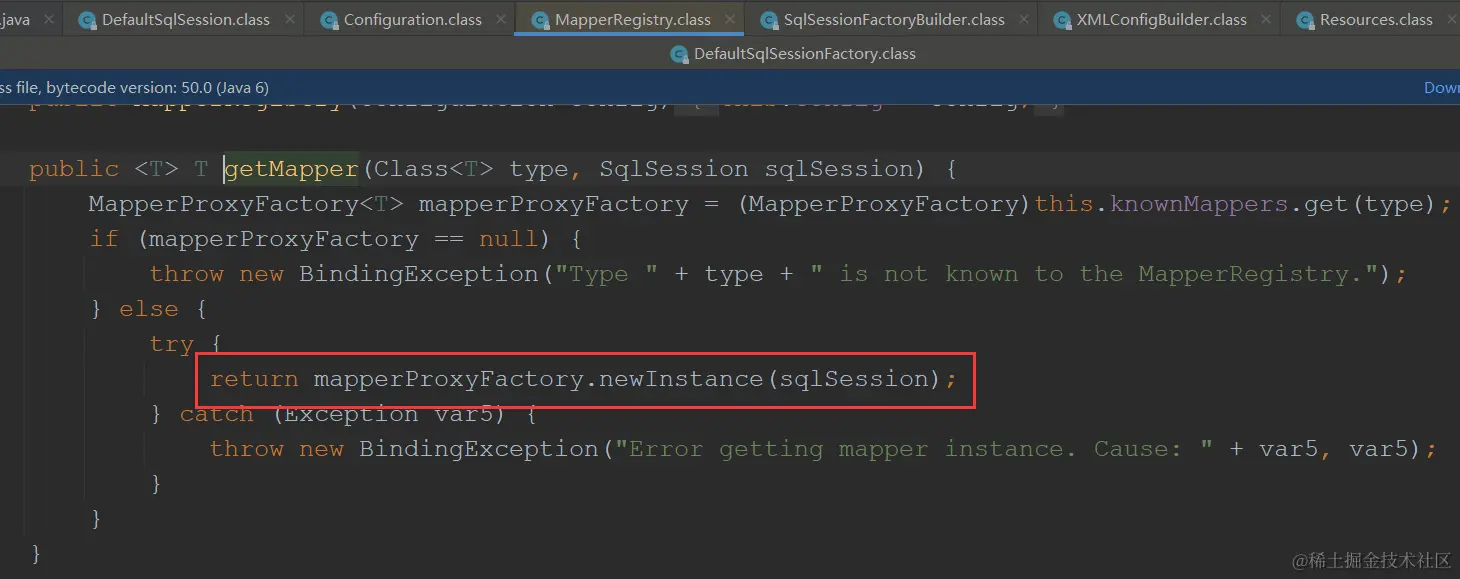

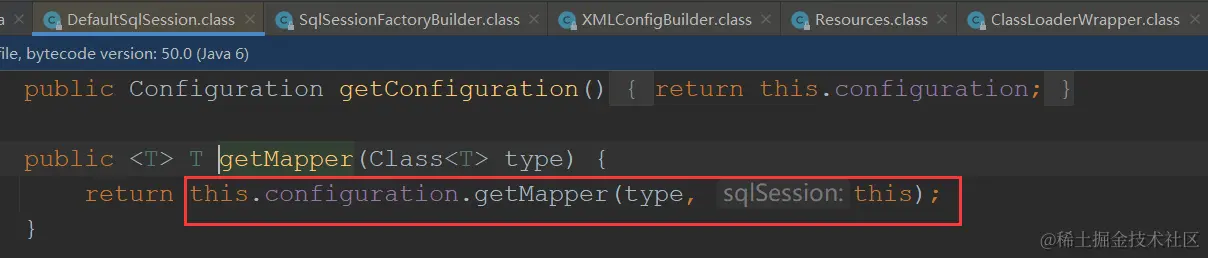

MapperProxy创建dao接口代理对象






protected T newInstance(MapperProxy<T> mapperProxy) {
    //第一个参数为类加载器，第二个参数为被代理类的接口数据，第三个参数为InvocationHandler的实现类
    return Proxy.newProxyInstance(this.mapperInterface.getClassLoader(), new Class[]{this.mapperInterface}, mapperProxy);
}

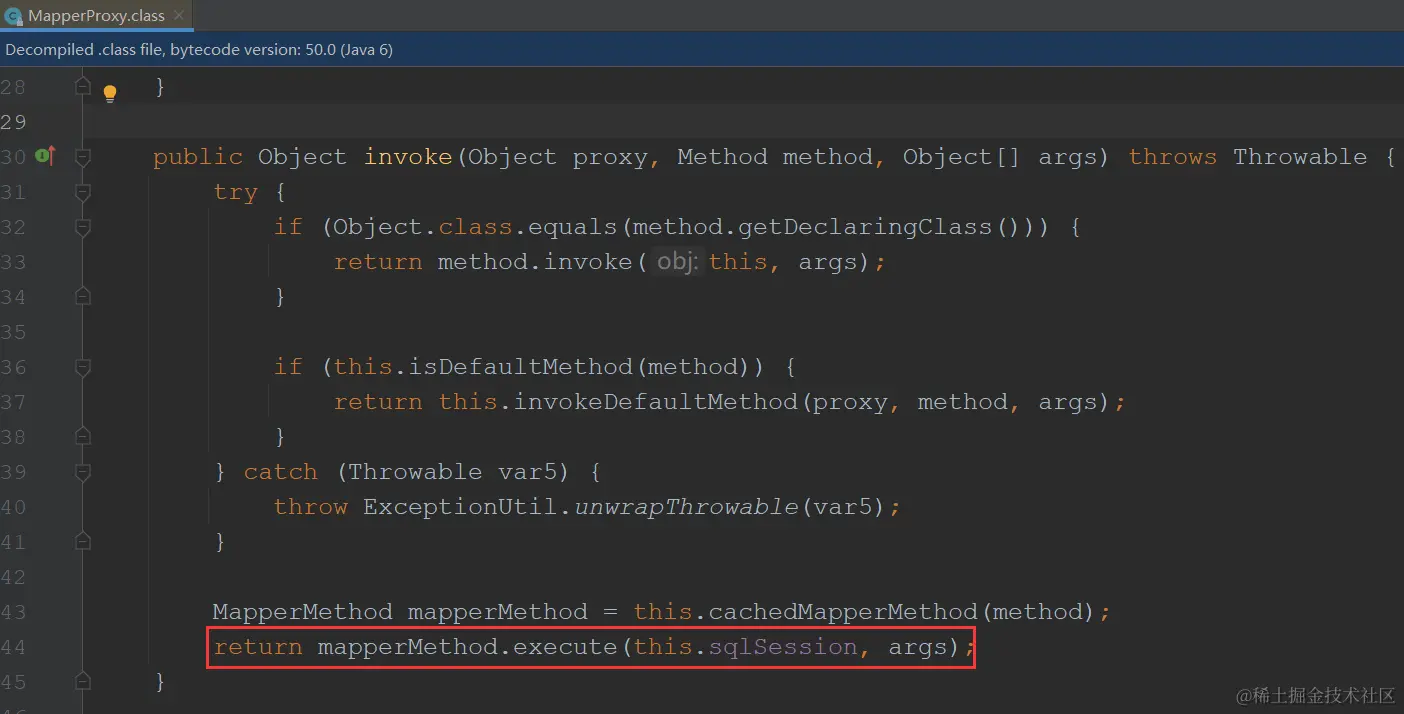

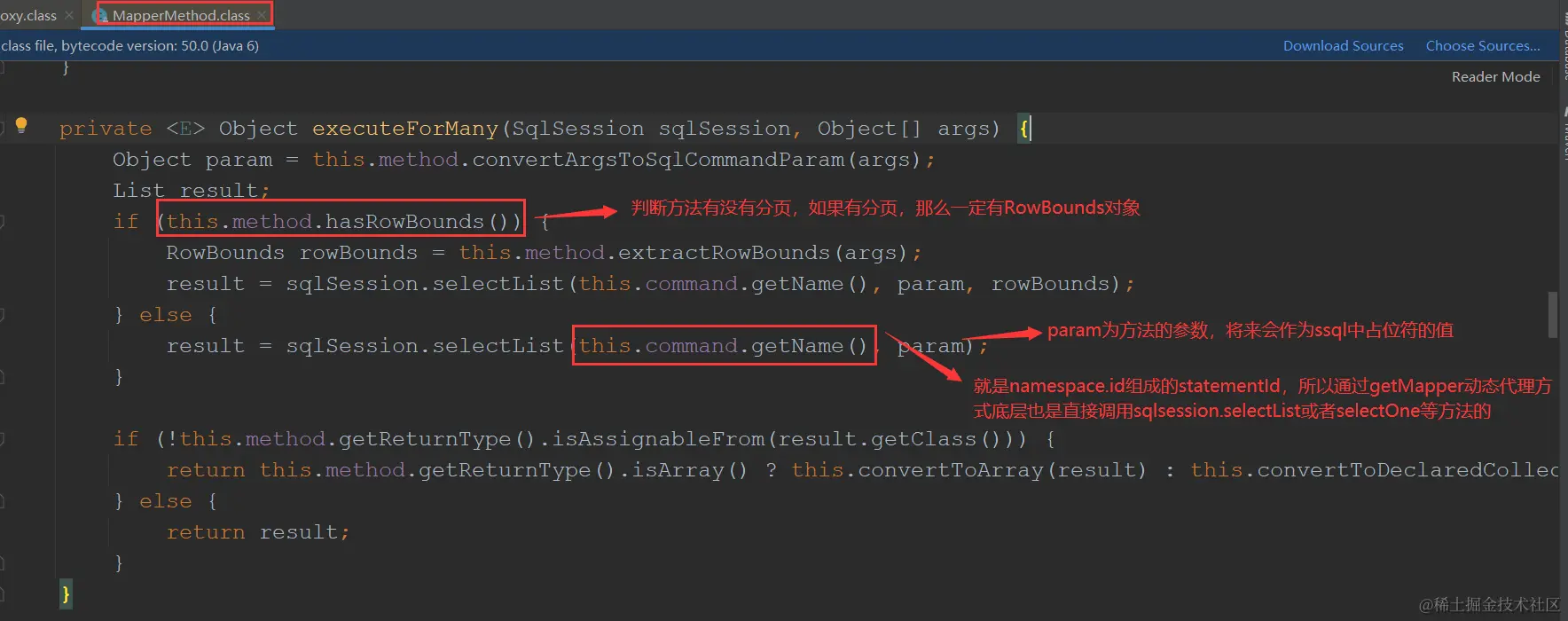

MapperProxy中的Invoke方法



public Object execute(SqlSession sqlSession, Object[] args) {
    Object param;
    Object result;
    //根据dao接口方法类型执行不同的逻辑，比如查询就是SELECT
    switch(this.command.getType()) {
    case INSERT:
        param = this.method.convertArgsToSqlCommandParam(args);
        result = this.rowCountResult(sqlSession.insert(this.command.getName(), param));
        break;
    case UPDATE:
        param = this.method.convertArgsToSqlCommandParam(args);
        result = this.rowCountResult(sqlSession.update(this.command.getName(), param));
        break;
    case DELETE:
        param = this.method.convertArgsToSqlCommandParam(args);
        result = this.rowCountResult(sqlSession.delete(this.command.getName(), param));
        break;
    case SELECT:
        if (this.method.returnsVoid() && this.method.hasResultHandler()) {
            this.executeWithResultHandler(sqlSession, args);
            result = null;
        //由于findAll方法的返回值是List，所以会执行下面的方法
        } else if (this.method.returnsMany()) {
            //查看该方法
            result = this.executeForMany(sqlSession, args);
        } else if (this.method.returnsMap()) {
            result = this.executeForMap(sqlSession, args);
        } else if (this.method.returnsCursor()) {
            result = this.executeForCursor(sqlSession, args);
        } else {
            param = this.method.convertArgsToSqlCommandParam(args);
            result = sqlSession.selectOne(this.command.getName(), param);
        }
        break;
    case FLUSH:
        result = sqlSession.flushStatements();
        break;
    default:
        throw new BindingException("Unknown execution method for: " + this.command.getName());
    }

    if (result == null && this.method.getReturnType().isPrimitive() && !this.method.returnsVoid()) {
        throw new BindingException("Mapper method '" + this.command.getName() + " attempted to return null from a method with a primitive return type (" + this.method.getReturnType() + ").");
    } else {
        return result;
    }
}

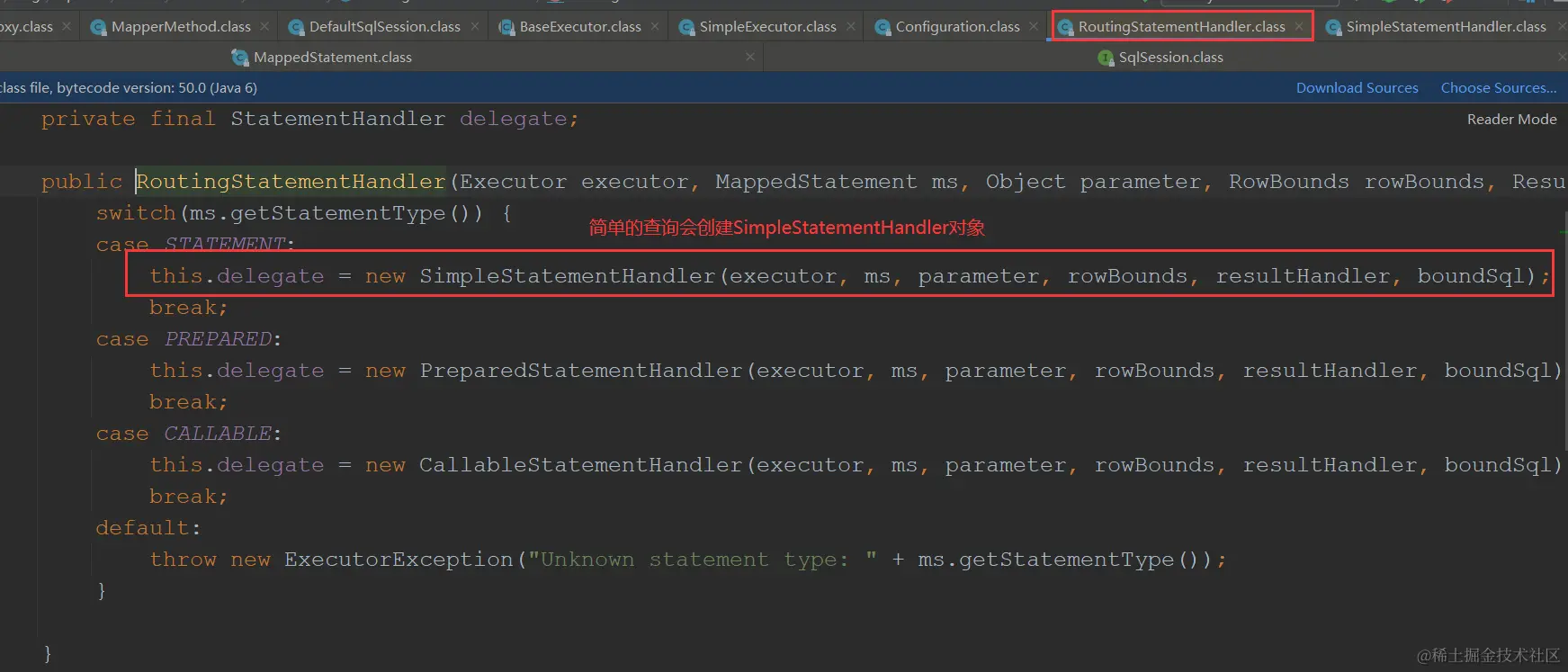

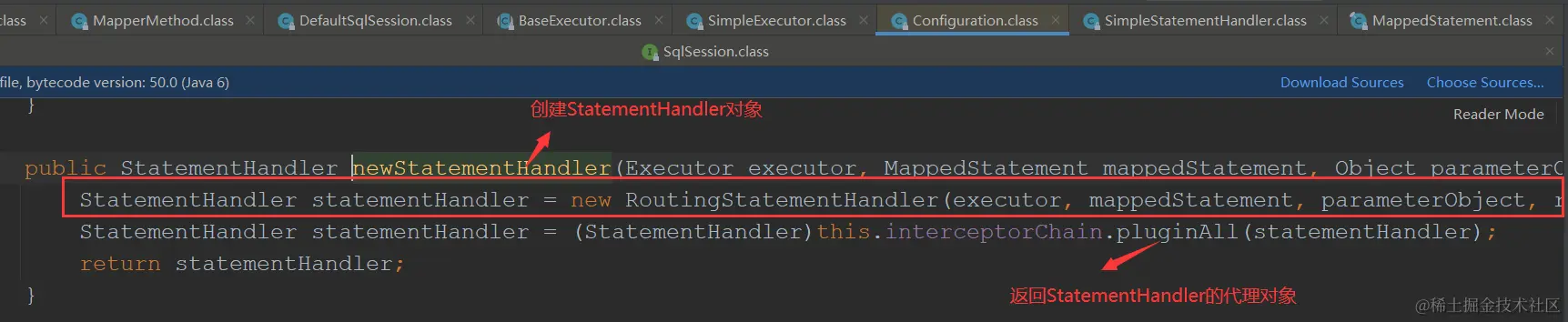

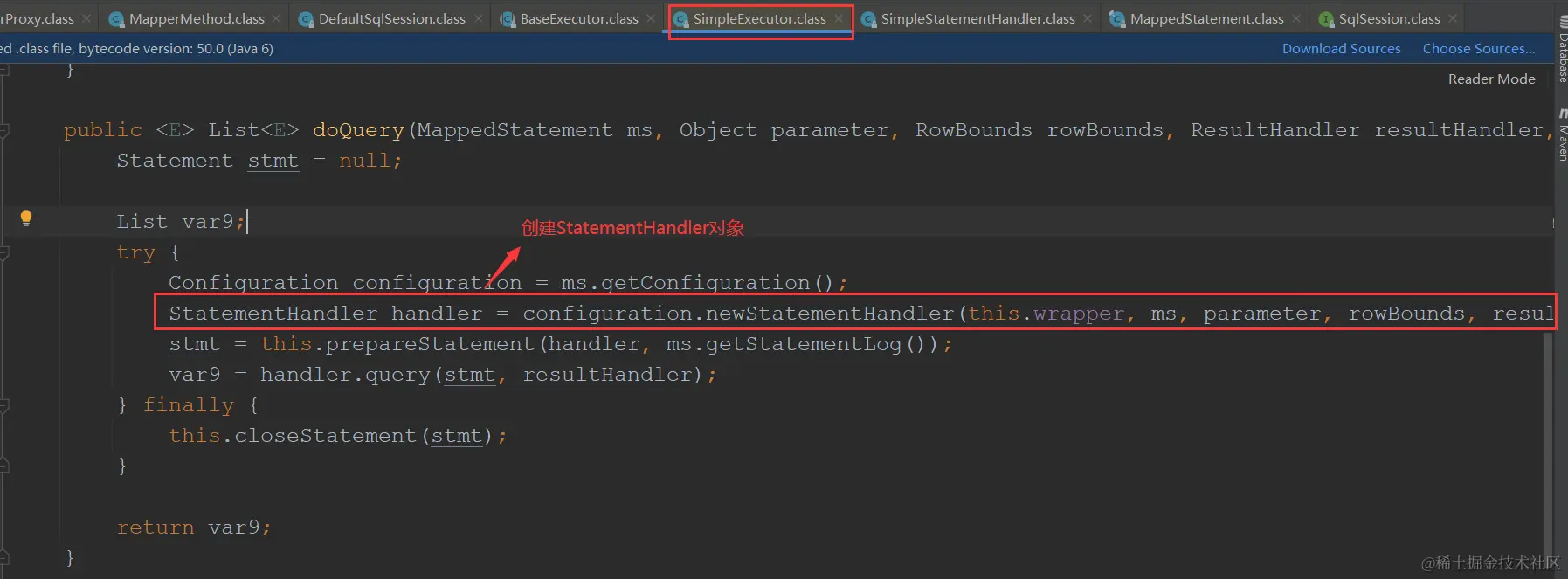

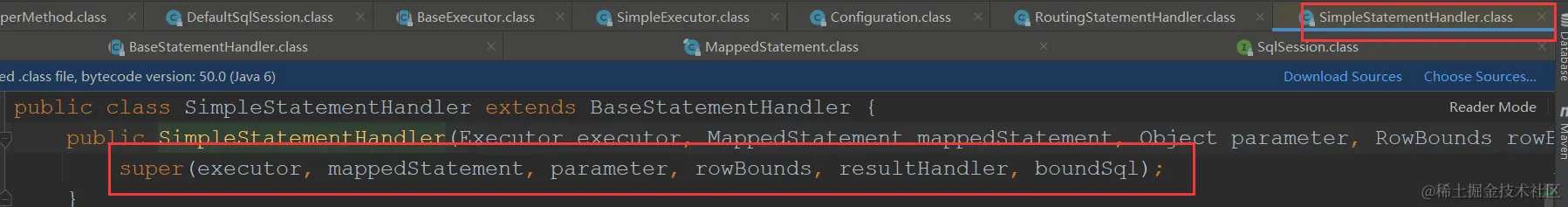

创建StatementHandler对象

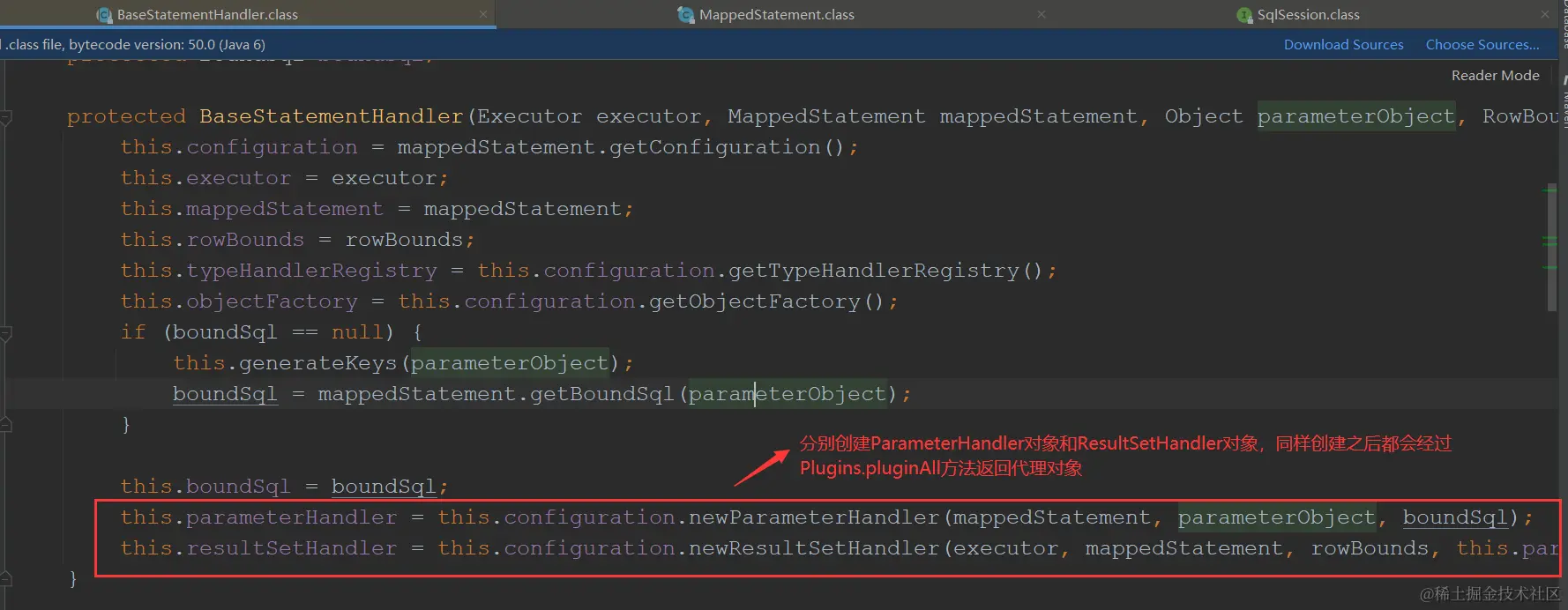

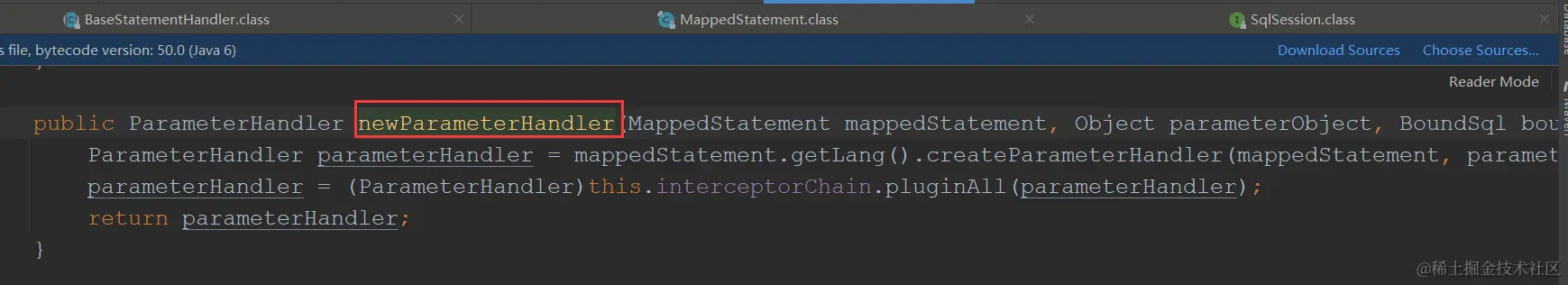

创建ParameterHandler对象和ResultSetHandler对象

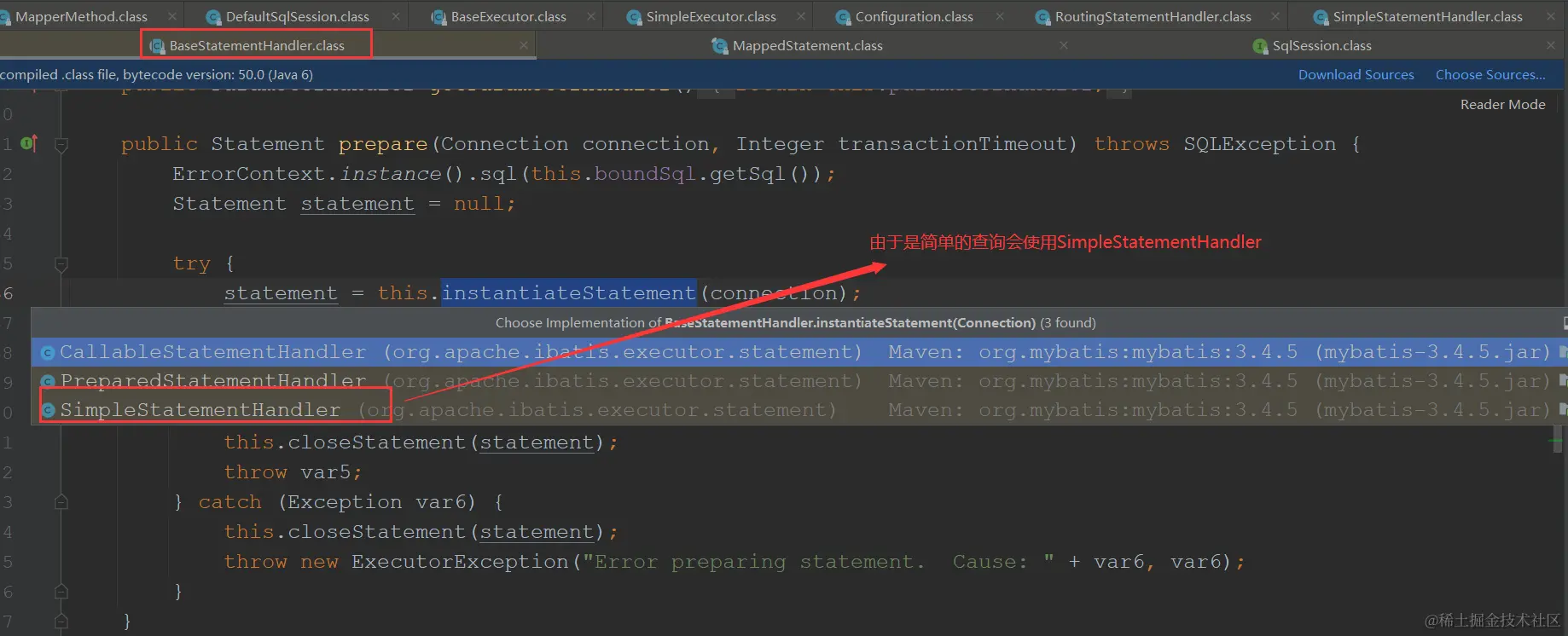

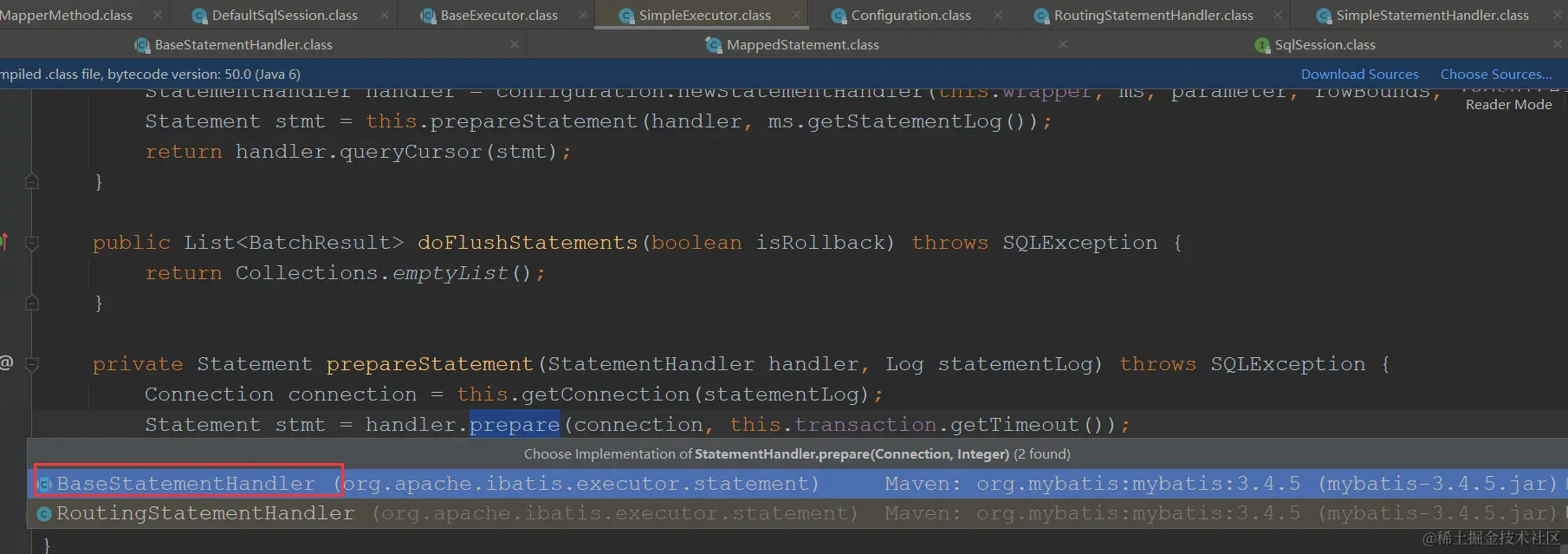

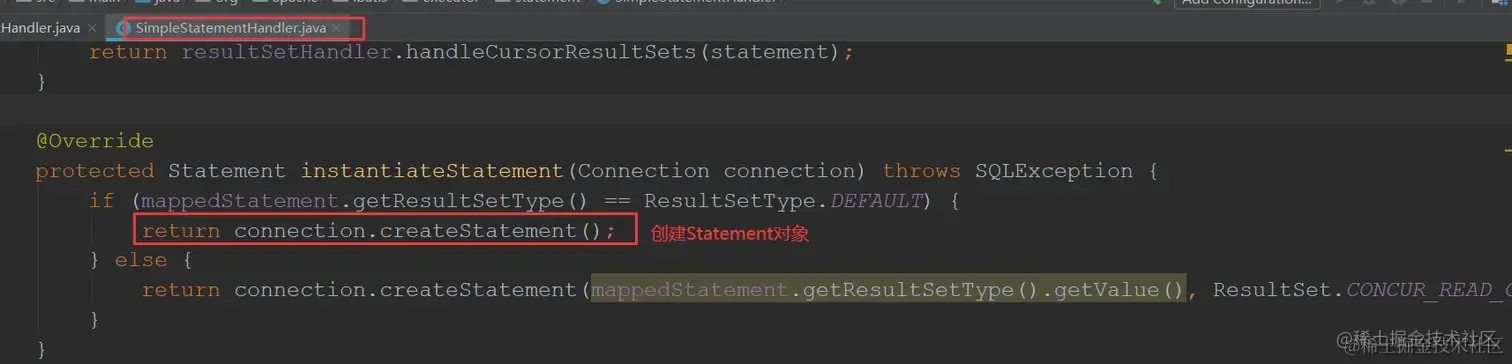

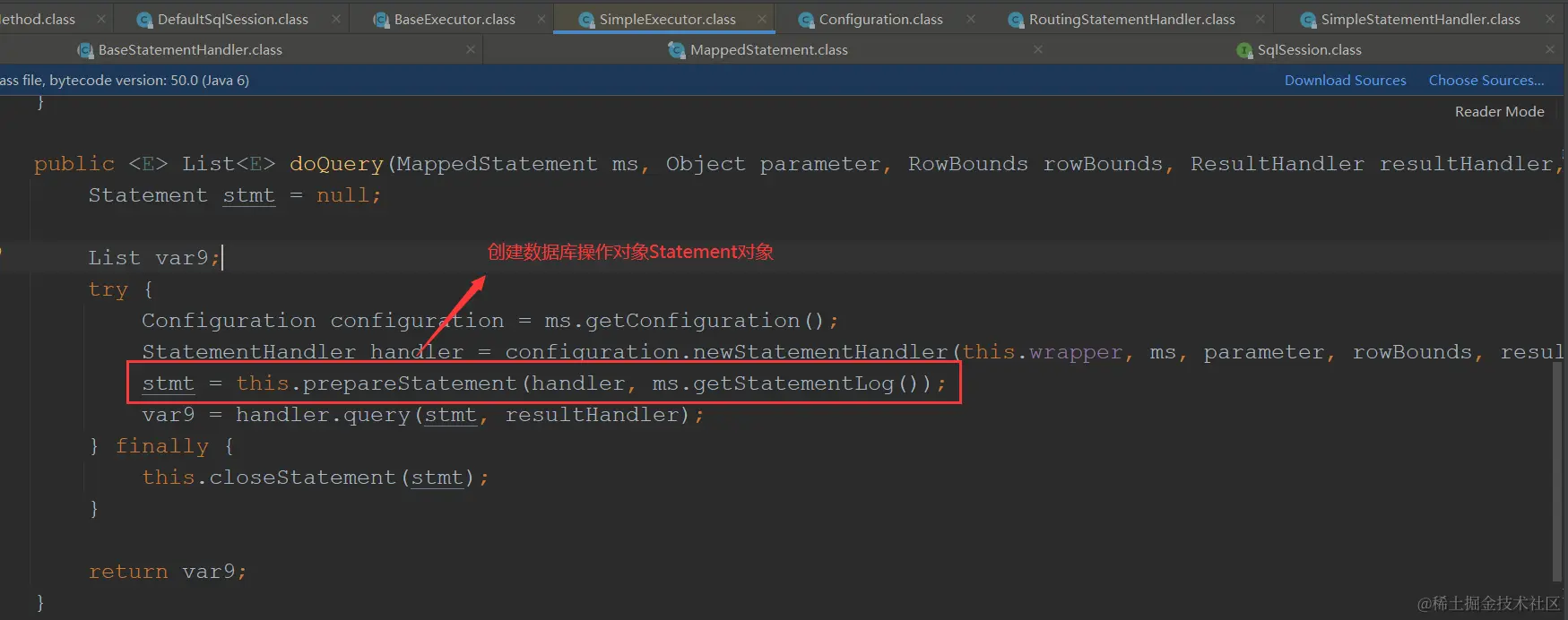

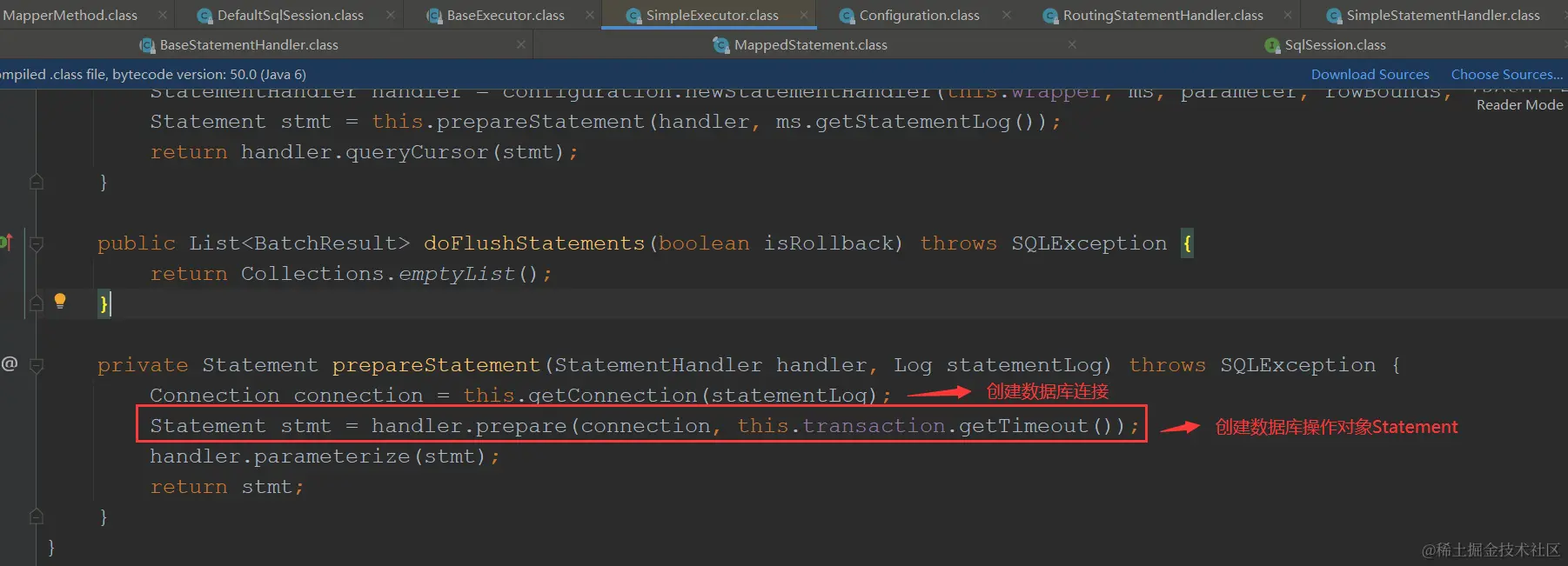

创建数据库操作对象





protected Statement instantiateStatement(Connection connection) throws SQLException {
    //创建数据库操作对象Statement对象
    return this.mappedStatement.getResultSetType() != null ? connection.createStatement(this.mappedStatement.getResultSetType().getValue(), 1007) : connection.createStatement();
}

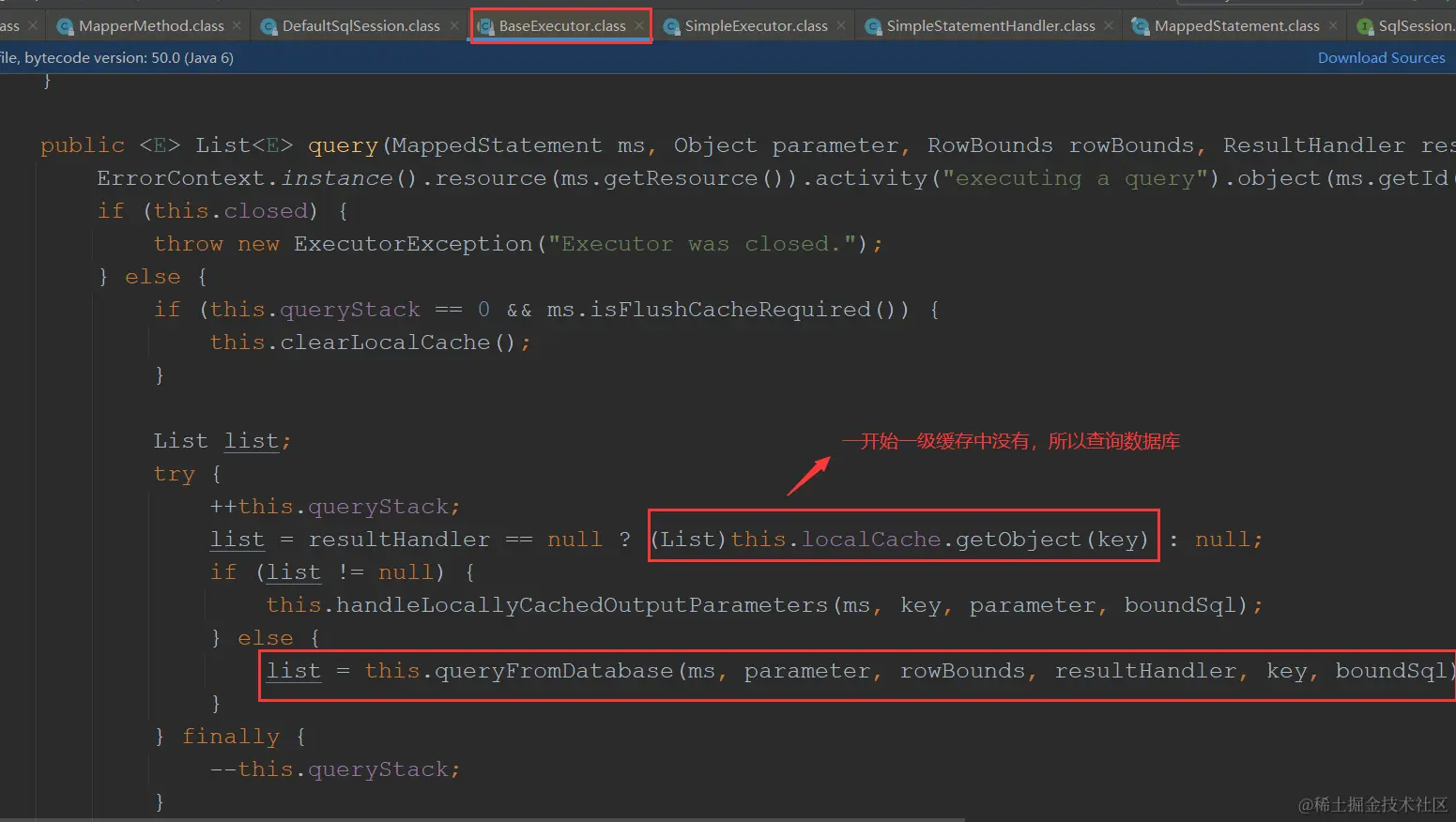

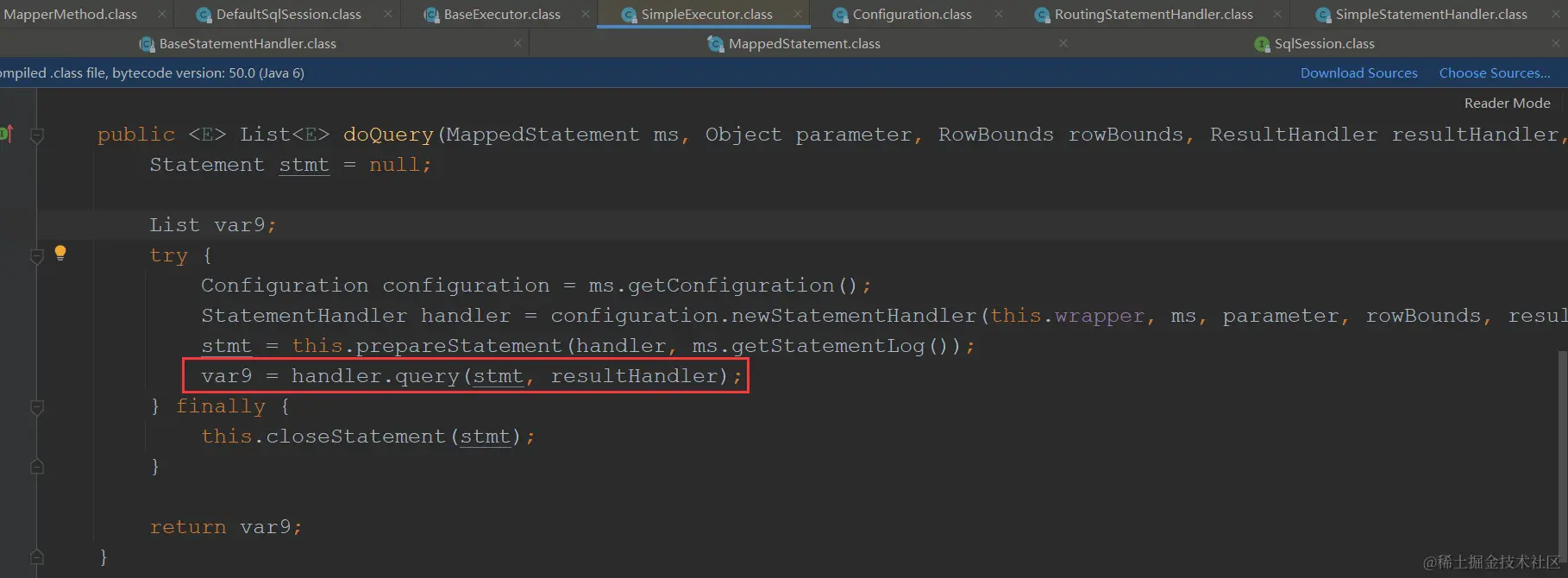

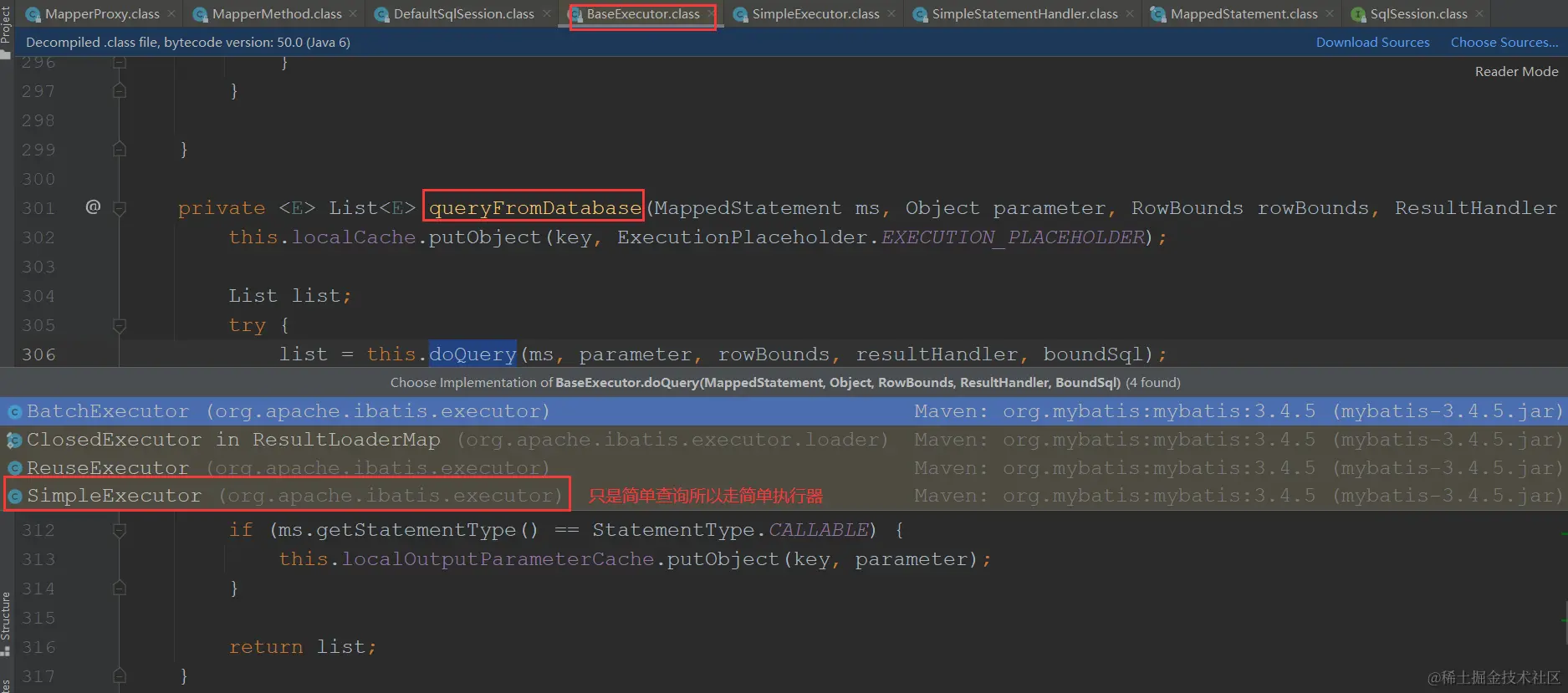

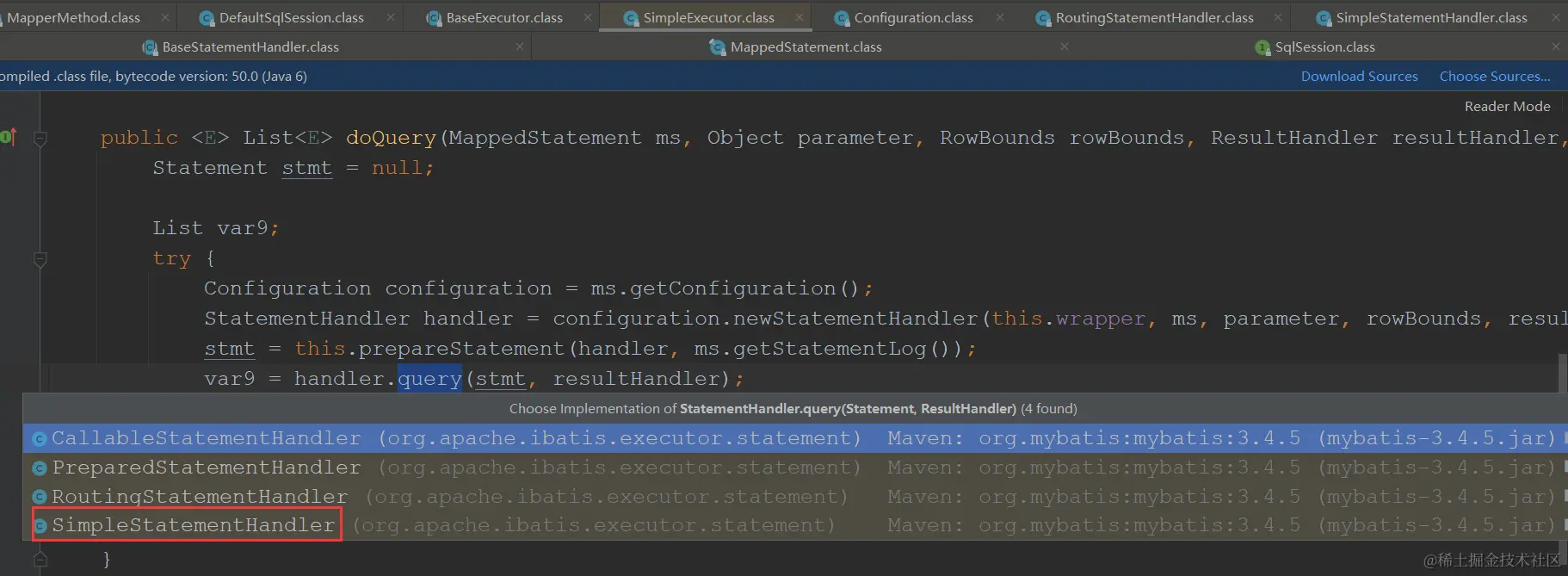

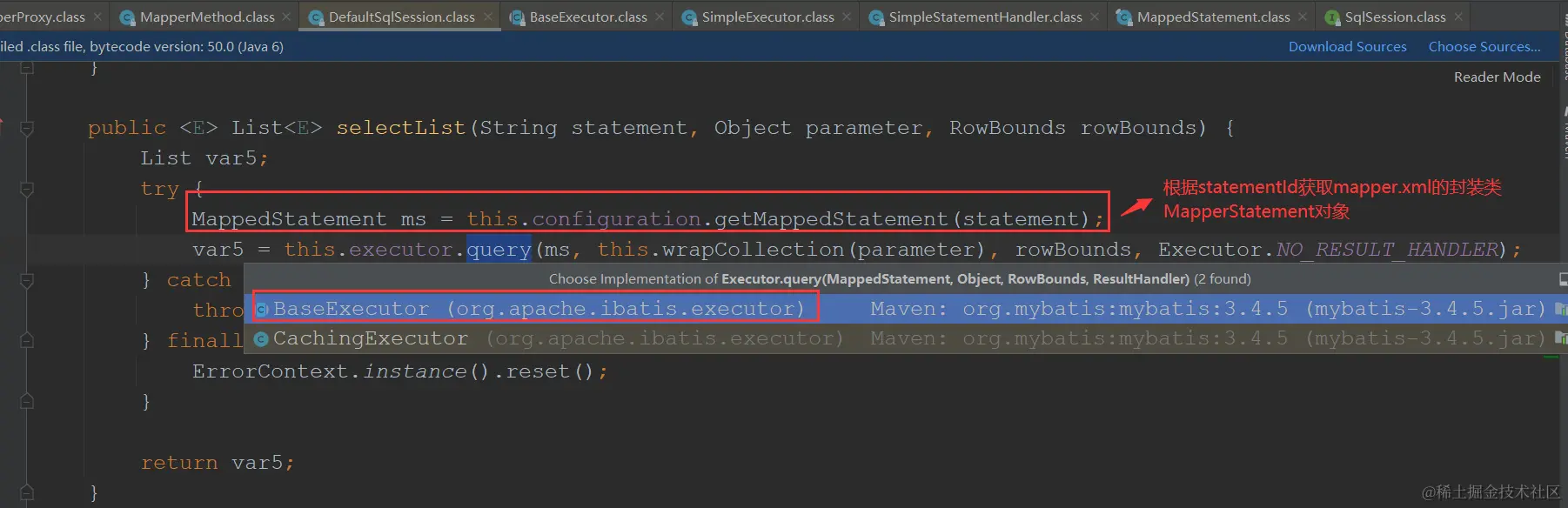

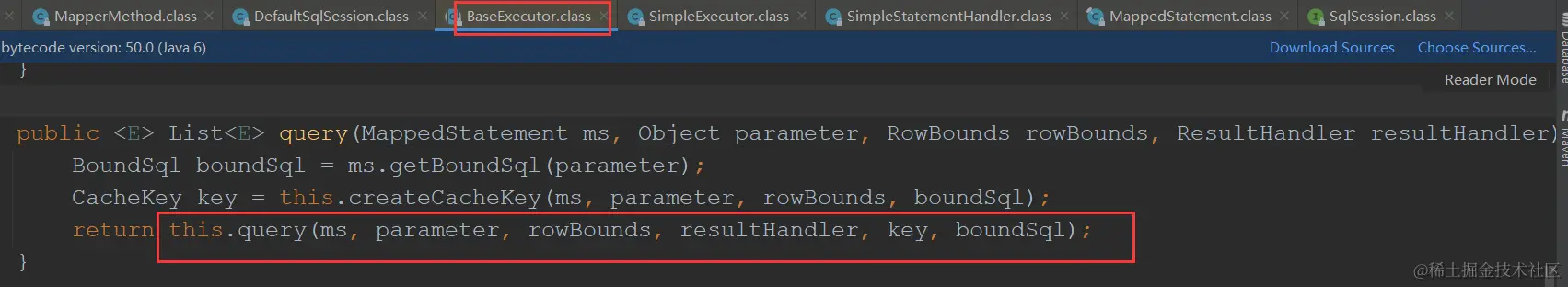

执行数据库操作




插件

原理

Mybatis作为一个应用广泛的优秀的ORM开源框架，这个框架具有强大的灵活性，在四大组件(Executor、StatementHandler、ParameterHandler、ResultSetHandler)处提供了简单易用的插件扩展机制。Mybatis对持久层的操作就是借助于四大核心对象。MyBatis支持用插件对四大核心对象进行拦截，对mybatis来说插件就是拦截器，用来增强核心对象的功能，增强功能本质上是借助于底层的动态代理实现的，换句话说，MyBatis中的四大对象都是代理对象。

MyBatis所允许拦截的方法如下：

  • 执行器Executor (update、query、commit、rollback等方法)；

  • tatementHandler (prepare、parameterize、batch、updates query等方 法)；

  • 参数处理器ParameterHandler (getParameterObject、setParameters方法)；

  • 结果集处理器ResultSetHandler (handleResultSets、handleOutputParameters等方法)；

在四大组件对象创建的时候，每个创建出来的对象不是直接返回的，而是interceptorChain.pluginAll(parameterHandler); ，获取到所有的Interceptor (拦截器)(插件需要实现的接口)；调用 interceptor.plugin(target);返回 target 包装后的对象

插件具体是如何拦截并附加额外的功能的呢？以ParameterHandler来说

public ParameterHandler newParameterHandler(MappedStatement mappedStatement,Object object, BoundSql sql, InterceptorChain interceptorChain){

    ParameterHandler parameterHandler = mappedStatement.getLang().createParameterHandler(mappedStatement,object,sql);

    parameterHandler = (ParameterHandler)interceptorChain.pluginAll(parameterHandler);

    return parameterHandler;

}



/**
 * @author Clinton Begin
 */
public class InterceptorChain {

  private final List<Interceptor> interceptors = new ArrayList<Interceptor>();

  public Object pluginAll(Object target) {
    for (Interceptor interceptor : interceptors) {
      target = interceptor.plugin(target);
    }
    return target;
  }

  public void addInterceptor(Interceptor interceptor) {
    interceptors.add(interceptor);
  }

  public List<Interceptor> getInterceptors() {
    return Collections.unmodifiableList(interceptors);
  }

}

  • interceptorChain保存了所有的拦截器(interceptors)，是mybatis初始化的时候创建的。调用拦截器链中的拦截器依次的对目标进行拦截或增强。

  • interceptor.plugin(target)中的target就可以理解为mybatis中的四大组件对象。返回的target是被重重代理后的对象。

自定义插件

数据权限插件例子如下：

/**
 * @Auther: huangshuai
 * @Date: 2024/2/24 23:29
 * @Description：给sql后面添加where查询条件
 * @Version：
 */

/**
 * 开发自己的插件
 * OneInterceptor相当于代理实现类
 * typ表示对哪个神器进行拦截
 * method:神器的具体方法
 * args:方法的参数类型
 */
@Intercepts(value = @Signature(
        type = StatementHandler.class,
        method = "prepare",
        args = {Connection.class, Integer.class}
))
public class OneInterceptor implements Interceptor {


    private final String key = "factory_code";
    private final List<String> value = Arrays.asList("111", "222");

    /**
     * 该方法的作用：【任务】为当前目标对象生成代理对象
     * <p>
     * 监听对象（代理对象）=Proxy.newProxyInstance(类加载器,interfaces,代理实现里)
     * 上面的代码可以用Plugin工具类来完成，因为该工具类中的wrap方法封装了上一行代码
     * <p>
     * target就是四大神器的实例对象
     * 返回值就是四大神器的监听对象即代理对象
     */
    public Object plugin(Object target) {
        return Plugin.wrap(target, this);
    }

    /**
     * 相当于InvocationHandler中的Invoke方法
     * invoke(Object proxy,Method method,Object[] args);
     * <p>
     * 该方法中的参数Invocation invocation，封装的是被拦截的神器对象，还封装了被拦截神器的行为，即神器的方法
     * 例如封装了StatementHandler对象，封装了该对象中的prepare方法
     * <p>
     * 该方法的返回值就是神器的被拦截的方法的返回值
     */
    public Object intercept(Invocation invocation) throws Throwable {
        StatementHandler statementHandler = (StatementHandler) invocation.getTarget();
        MetaObject metaObject = SystemMetaObject.forObject(statementHandler);
        MappedStatement mappedStatement = (MappedStatement) metaObject.getValue("delegate.mappedStatement");
        if (SqlCommandType.SELECT.equals(mappedStatement.getSqlCommandType())) {
            metaObject.setValue("delegate.boundSql.sql", rewriteSql(metaObject));
        }
        return invocation.proceed();

    }

    private String rewriteSql(MetaObject metaObject) throws Exception {
        String originalSql = (String) metaObject.getValue("delegate.boundSql.sql");
        CCJSqlParserManager sqlParserManager = new CCJSqlParserManager();
        Select select = (Select) sqlParserManager.parse(new StringReader(originalSql));
        SelectBody selectBody = select.getSelectBody();
        if (selectBody instanceof PlainSelect) {
            this.setWhere((PlainSelect) selectBody, key, value);
        } else {
            SetOperationList operationList = (SetOperationList) selectBody;
            List<SelectBody> selectBodyList = operationList.getSelects();
            selectBodyList.forEach(s -> {
                try {
                    this.setWhere((PlainSelect) s, key, value);
                } catch (Exception e) {

                }

            });
        }
        return select.toString();
    }

    private void setWhere(PlainSelect plainSelect, String key, List<String> value) throws Exception {
        Table fromItem = (Table) plainSelect.getFromItem();
        Alias alias = fromItem.getAlias();
        String mainTableName = alias == null ? fromItem.getName() : alias.getName();
        ExpressionList expressionList = new ExpressionList(value.stream().map(StringValue::new).collect(Collectors.toList()));
        InExpression inExpression = new InExpression(new Column(mainTableName + "." + key), expressionList);
        if (plainSelect.getWhere() == null) {
            plainSelect.setWhere(CCJSqlParserUtil.parseCondExpression(inExpression.toString()));
        } else {
            plainSelect.setWhere(new AndExpression(plainSelect.getWhere(), CCJSqlParserUtil.parseExpression(inExpression.toString())));
        }


    }

    /**
     * 该方法的任务：为拦截器对象的属性进行赋值的
     *
     * <plugins>
     * <plugin interceptor="com.kaikeba.interceptor.OneInterceptor">
     * <!-- 该属性的值，可以在拦截器中的setProperties方法中进行读取 -->
     * <property name="driver" value="com.mysql.jdbc.Driver"/>
     * </plugin>
     * </plugins>
     */
    public void setProperties(Properties properties) {
        String property = properties.getProperty("driver");
        System.out.println("获得属性值是：" + property);
    }

}
avatar
文章
阅读
粉丝
