Kubernetes 资源预留

夏子沫
416 阅读9分钟

Node Allocatable Resources

Allcatable

除了 kubelet、runtime 等 kubernetes 守护进程和用户 pod 之外，Kubernetes 节点通常还运行许多操作系统系统守护进程。 Kubernetes 假设节点中的所有可用计算资源（称为容量）都可用于用户 Pod。 实际上，系统守护进程使用大量资源，它们的可用性对于系统的稳定性至关重要。 为了解决这个问题，该提案引入了 Allocatable 的概念，它标识了用户 Pod 可用的计算资源量。 具体来说，kubelet 将提供一些旋钮来为 OS 系统守护进程和 kubernetes 守护进程保留资源

Kubernetes 的节点可以按照 Capacity调度。默认情况下 pod 能够使用节点全部可用容量。 但这样也存在问题，因为节点自己通常运行了不少驱动 OS 和 Kubernetes 的系统守护进程。 除非为这些系统守护进程留出资源，否则它们将与 pod 争夺资源并导致节点资源短缺问题。kubelet公开了一个名为node allocatable的特性，有助于为系统守护进程预留计算资源。 Kubernetes 推荐集群管理员按照每个节点上的工作负载密度配置node allocatable

            Node Capacity
    ---------------------------
    |     kube-reserved       |
    |-------------------------|
    |     system-reserved     |
    |-------------------------|
    |    eviction-threshold   |
    |-------------------------|
    |      allocatable        |
    |   (available for pods)  |
    ---------------------------
Node Capacity 是指Kubernetes Node所有资源总量
Kube-reserved是指为Kubernetes组件预留的资源量，如（Docker deamon, kubelet, kube proxy）
System-reserved是指为系统守护进程预留的资源量，如不受kubernetes 管理的进程、一般涵盖在/system 下的raw container的所有进程
eviction-threshold是指节点的驱逐策略，根据kubelet启动时注入的参数（--eviction-hard等其它）设定的阈值，如果触发该阈值，kubelet会根据Kubenetes中的Qos的等级进行驱逐Pod
allocatable    是指节点上的Pod所完全能够分配的资源，具体公式如：[Allocatable] = [Node Capacity] - [Kube-Reserved] - [System-Reserved] - [Hard-Eviction-Threshold]

Kubernetes 节点上的 Allocatable 被定义为 pod 可用计算资源量。调度器不会超额申请 Allocatable。 目前支持 CPU, memory 和 ephemeral-storage 这几个参数

Kube-Reserved

kubereserved是为kubernetes组件预留资源而设立的参数配置，设置此参数必须需要重启kubelet（在kublet启动时通过cmd-line引入），因此kubelet正常运行时无法将其更改（不排除在以后的版本fix这一缺陷实现热加载）

--kube-reserved=cpu=500m,memory=500Mi

早期的功能仅支持CPU & MEM资源预留，但在以后kubernetes会相继支持更多的资源限制，比如本地存储 & IO 权重以实现kubernetes node的资源分配可靠性

System-Reserved

最初实现，systemreserved 与 kubereserved 的功能是一样的，同样都是资源预留功能，但是二者的意义是不同的，很明显kubereserved是为kubernetes组件实现资源预留；而systemreserved是为非kubernetes组件的系统进程而预留的资源值

Evictions Thresholds

为了提高节点的可靠性，每当节点内存或本地存储耗尽时，kubelet 都会驱逐 pod， evictions & node allocatable可共同有助于提高节点稳定性

自1.5版本开始，evictions是基于节点整体的capacity的使用情况，kubelet驱逐pod是基于Qos与自定义的eviction thresholds，更多的细节请参考文档

从1.6版本开始，默认情况下，节点上的所有pod使用 cgroups 强制执行 Allocatable，pod 不能超过 Allocatable的值，cgroups强制执行 meory & cpu resource.limits

  • --kube-reserved

kubernetes 系统预留的资源配置，以一组 ResourceName=ResourceQuantity 格式表示。（例如：cpu=200m,memory=500Mi,ephemeral-storage=1Gi）。当前支持用于根文件系统的 CPU、内存（memory）和本地临时存储。请参阅 kubernetes.io/docs/user-g… 获取更多信息。（默认值为 none）（已弃用：在 --config 指定的配置文件中进行设置。有关更多信息，请参阅 kubernetes.io/docs/tasks/…

  • --kube-reserved-cgroup

通过--kube-reserved参数配置为 kubernetes 组件其保留计算资源而设置的最顶层cgroup的绝对路径，与--kube-reserved相呼应，成对配置

Example /kube.slice

  • --system-reserved

系统预留的资源配置，以一组 ”ResourceName=ResourceQuantity“ 的格式表示，（例如：cpu=200m,memory=500Mi,ephemeral-storage=1Gi）。目前仅支持 CPU 和内存（memory）的设置【官方原文，但是可以支持本地存储限额配置】 。请参考 kubernetes.io/docs/user-g… 获取更多信息。（默认值为 ”none“）（已弃用：在 --config 指定的配置文件中进行设置。有关更多信息，请参阅 kubernetes.io/docs/tasks/…

  • --system-reserved-cgroup

简单来讲就是使用--system-reserved为非Kubernetes组件的系统进程而预留的一部分资源，就等于是为系统进程预留的资源配置，但是必须设置--system-reserved的最顶层的cgroup的绝对路径，（默认值为 ‘’ 空）（已弃用：在 --config 指定的配置文件中进行设置。有关更多信息，请参阅 kubernetes.io/docs/tasks/…

Example /system.slice

  • --eviction-hard

强驱逐阈值，代表如果触发此值，立即驱逐节点的Pod，具体如何驱逐Pod则根本Kubernetes定义的Qos等级（例如：memory.available < 1Gi（内存可用值小于 1 G））设置。（默认值为 imagefs.available<15%,memory.available<100Mi,nodefs.available<10%,nodefs.inodesFree<5%）（已弃用：在 --config 指定的配置文件中进行设置。有关更多信息，请参阅 kubernetes.io/docs/tasks/…

配置过程

规则说明：如果--enforce-node-allocatable（enforceNodeAllocatable）指定systemReserved & kubeReserved值时，那么必须配置对应的cgroup参数（systemReservedCgroup & kubeReservedCgroup），相反如果enforceNodeAllocatable没有指定（systemReserved & kubeReserved）则不会生效，虽然从kubectl describe nodes看到的Allocatable的值减少，但是并没有真正限制Kubernetes组件及OS守护进程的资源限制，也就说OS守护进程及组件在资源请求分配时是无限的

解释说明：为什么Kubernetes官方默认并没有限制kubeReserved & systemReserved是因为它他们资源使用很难控制，如果设置不当后果很严重直接会影响整个平台或者是OS无法正常运行，将是致命性问题，但是Kubernetes保留了evictionHard默认驱逐策略

  • 具体配置如下

    "evictionHard": {
      "imagefs.available": "15%",
      "memory.available": "100Mi",
      "nodefs.available": "10%",
      "nodefs.inodesFree": "5%"
    }

  • 验证参数设置关联性

    开启kubelet日志等级模式，如下

    <root@HK-K8S-WN4 /var/lib/kubelet># cat kubeadm-flags.env
#KUBELET_KUBEADM_ARGS="--cgroup-driver=systemd --network-plugin=cni --pod-infra-container-image=k8s.gcr.io/pause:3.2"
# 上面--cgroup-driver=systemd 因为在新版本此方法虽然还可以使用，但是启动时会报错，需要在config.yaml配置，所以删除了此部分配置，具体配置如下文
KUBELET_KUBEADM_ARGS="--network-plugin=cni --pod-infra-container-image=k8s.gcr.io/pause:3.2 --v=5"



配置kubeReserved（具体的配置在/var/lib/kubelet目录下，配置文件config.yaml安装之后默认生成的配置文件，当然kubelet启动的时候会指向该配置--config=/var/lib/kubelet/config.yaml）默认kubeadm配置文件/var下，由systemctl cat kubelet指向此文件

  • 文件主要配置
    # 只开启对kube-reserved资源预留
enforceNodeAllocatable:
  - pods
  - kube-reserved
# - system-reserved
# 以下仅仅是验证，是在以上enforceNodeAllocatable只开启kube-reserved时，但下文同时一配置kubeRserved & systemReserved，在kubelet启动时是否报错
systemReserved:
  cpu: 200m
  memory: 2000Mi
kubeReserved:
  cpu: 200m
  memory: 500Mi
kubeReservedCgroup: /kube.slice
systemReservedCgroup: /system.slice
cgroupDriver: systemd
maxPods: 64

查询节点可分配资源

执行以下命令，查看节点的资源总量和可分配资源。

** **

kubectl describe node [NODE_NAME] | grep Allocatable -B 7 -A 6

预期输出：

** **

Capacity:
  cpu:                4                 #节点的CPU总核数。
  ephemeral-storage:  123722704Ki       #节点的临时存储总量，单位KiB。
  hugepages-1Gi:      0
  hugepages-2Mi:      0
  memory:             7925980Ki         #节点的内存总量，单位KiB。
  pods:               64
Allocatable:
  cpu:                3900m             #节点可分配的CPU核数。
  ephemeral-storage:  114022843818      #节点可分配的临时存储，单位Byte。
  hugepages-1Gi:      0
  hugepages-2Mi:      0
  memory:             5824732Ki         #节点可分配的内存，单位KiB。
  pods:               64

计算节点可分配资源

可分配资源的计算公式：可分配资源（Allocatable） = 总资源（Capacity）-预留资源（Reserved）-驱逐阈值（Eviction-Threshold）

公式说明：

  • 总资源对应查询节点命令输出中的Capacity字段。
  • 关于预留资源的相关信息，请参见资源预留策略。
  • 关于驱逐阈值的相关信息，请参见节点压力驱逐。

资源预留策略

节点的预留资源量通常要考虑以下因素：

  • 由于规格较高的ECS节点通常会运行更多的Pod，为了保证节点的性能，ACK会为Kubernetes组件预留更多资源。
  • 由于Windows节点需要使用额外的资源来运行Windows操作系统和Windows Server相关组件，Windows节点通常会比Linux节点需要更多的预留资源。更多信息，请参见创建Windows节点池。

预留资源包括给kube组件预留的资源（kubeReserved）和给system进程预留的资源（systemReserved）。kubeReserved和systemReserved各占预留资源的50%。例如，节点总CPU 1 Core，则预留CPU为100 milliCore，其中kubeReserved占用50 milliCore，systemReserved占用50 milliCore。修改资源预留的值，请参见自定义节点池kubelet配置。

ACK会根据CPU和内存所在的不同区间来计算预留的资源量，节点的总预留资源量等于各区间的预留资源量之和。

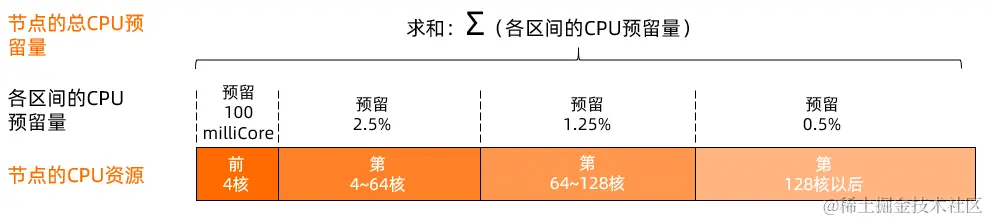

  • CPU：计算节点的总CPU预留量示意图如下。预留资源策略

    以32核的节点为例，总的CPU预留量计算如下：

    100+（32000-4000）×2.5%=800 milliCore

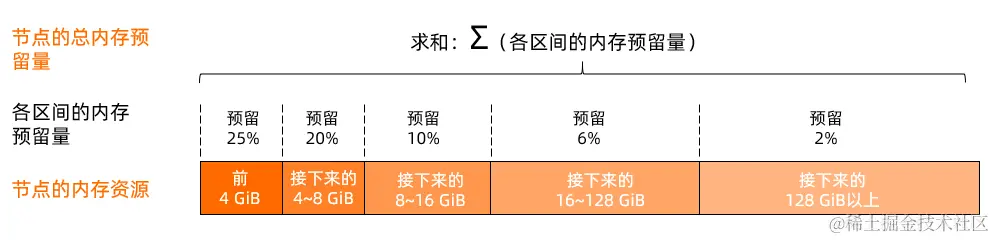

  • 内存：计算节点的总内存预留量示意图如下所示。总内存预留量

    以256 GiB内存的节点为例，总的内存预留量计算如下：

    4×25%+（8-4）×20%+（16-8）×10%+（128-16）×6%+（256-128）×2%=11.88 GiB

ACK节点预留资源示例

********
节点总资源预留资源
CPU（单位：Core）Memory（单位：GiB）CPU（单位：milliCore）Memory（单位：MiB）
12100512
241001024
481001843
8162002662
16324003645
32648005611
6412816009543
128256240012164
256512304017407
5121024432027893

常见问题

如何查看节点总CPU和内存？

CPU

执行如下命令，查询节点总CPU。

cat /proc/cpuinfo | grep processor

预期输出：

processor       : 0
processor       : 1
processor       : 2
processor       : 3

内存

执行如下命令，查询节点总内存。

cat /proc/meminfo | grep MemTotal

预期输出：

MemTotal:        7660952 kB

参考文献:

kubernetes官网【 Pod 优先级和抢占 】

Kubernetes 资源预留（一）

阿里 ACK 节点资源预留策略
