问题

1. 我们的服务和监控中心直接是如何交互的？

我们知道：定时任务运行在我们自己的服务上，而监控中心又是另外一个服务，两者直接必然要存在交互。比如：
任务执行结果成功与否要发给监控中心去统计、保存入库，这个时候我们的程序就是客户端了==实现方式==> AdminBizClient就是运行在我们的程序上，监控中心则暴露restful接口

监控中心要能控制我们的定时任务，比如基本的启动和暂停，这个时候我们的程序就是服务端了==实现方式== >我们的程序启动一个netty服务端，需要主动把我们的ip和端口告诉给监控中心，监控中心则通过ExecutorBizClient下发控制命令给客户端

2. 我们的服务和监控中心两者交互，必然要知道对方的ip和port，那ip和port是如何暴露的？

2.1 我们的服务如何知道调度中心的地址呢？

需要我们手动配置：

xxlJobSpringExecutor.setAdminAddresses("http://localhost:8080/xxl-job-admin");

2.2 调度中心如何知道我们服务的ip和port呢？

我们的程序在启动的时候通过异步线程调用AdminBizClient.registry()发送ip和port给调度中心

3. 任务的运行模式

# 04 xxl-job任务的7种运行模式（附带GLUE(Java)DEMO）

4. 任务的阻塞处理策略

# 07 xxl-job任务的3种阻塞处理策略

5. 任务的调度过期策略

# 06 xxl-job的2种调度过期策略

6. 调度中心通过快慢线程池异步通知执行器执行job

# 08 xxl-job快、慢线程池

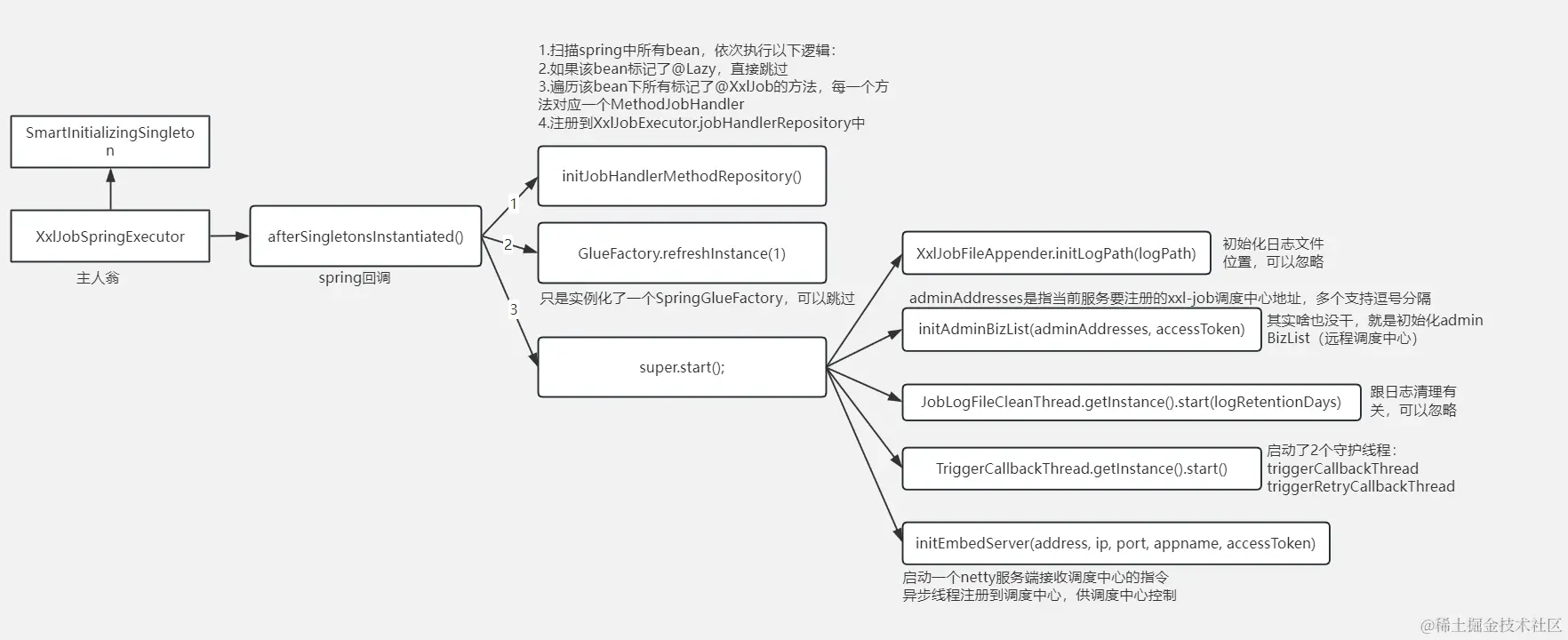

# XxlJobSpringExecutor 执行流程图


1. afterSingletonsInstantiated() 执行器的核心入口

@Override
public void afterSingletonsInstantiated() {

    // init JobHandler Repository
    /*initJobHandlerRepository(applicationContext);*/

    // init JobHandler Repository (for method)
    /*
    * 1.扫描spring中所有bean，依次执行以下逻辑：
    * 2.如果该bean标记了@Lazy，直接跳过
    * 3.遍历该bean下所有标记了@XxlJob的方法，每一个方法对应一个MethodJobHandler
    * 4.注册到XxlJobExecutor.jobHandlerRepository中
    */
    initJobHandlerMethodRepository(applicationContext);

    // refresh GlueFactory
    // 只是实例化了一个SpringGlueFactory，可以跳过
    GlueFactory.refreshInstance(1);

    // super start
    try {
        // 核心启动流程
        super.start();
    } catch (Exception e) {
        throw new RuntimeException(e);
    }
}

1.1 扫描spring中所有bean下标记了@XxlJob的方法封装成MethodJobHandler

扫描spring中所有bean，依次执行以下逻辑：

  1. 如果该bean标记了 @Lazy ，直接跳过
  2. 遍历该bean下所有标记了 @XxlJob 的方法，每一个方法对应一个 MethodJobHandler
  3. 最终调用 registJobHandler() 注册到 XxlJobExecutor.jobHandlerRepository 中
// registry jobhandler
registJobHandler(name, new MethodJobHandler(bean, executeMethod, initMethod, destroyMethod));

其中name对应@XxlJob的value()，executeMethod就是标记@XxlJob的方法，executeMethod对应@XxlJob的init()，destroyMethod对应@XxlJob的destroy()

private static ConcurrentMap<String, IJobHandler> jobHandlerRepository = new ConcurrentHashMap<String, IJobHandler>();

public static IJobHandler registJobHandler(String name, IJobHandler jobHandler) {
    return jobHandlerRepository.put(name, jobHandler);
}

1.2 GlueFactory.refreshInstance(1)

只是实例化了一个SpringGlueFactory，可以跳过

public static void refreshInstance(int type){
    if (type == 0) {
        glueFactory = new GlueFactory();
    } else if (type == 1) {
        glueFactory = new SpringGlueFactory();
    }
}

1.3 核心启动逻辑 super.start()

start()中虽然调用了5个方法，但是其中2个跟日志有关，可以直接忽略

public void start() throws Exception {

    // init logpath
    // 初始化日志文件位置，可以忽略
    XxlJobFileAppender.initLogPath(logPath);

    // init invoker, admin-client
    // adminAddresses是指当前服务要注册的xxl-job调度中心地址，多个支持逗号分隔
    // 其实啥也没干，就是初始化adminBizList（远程调度中心）
    initAdminBizList(adminAddresses, accessToken);

    // init JobLogFileCleanThread
    // 跟日志清理有关，可以忽略
    JobLogFileCleanThread.getInstance().start(logRetentionDays);

    // init TriggerCallbackThread
    // 启动了2个守护线程：
    // triggerCallbackThread
    // triggerRetryCallbackThread
    TriggerCallbackThread.getInstance().start();

    // init executor-server
    // 启动一个netty服务器接受来自调度中心的指令（比如启动、停止）
    // 启动一个守护线程registryThread（注册）：http调用api/registry发送自身的RegistryParam（包括appname以及本机ip和端口）给调度中心
    initEmbedServer(address, ip, port, appname, accessToken);
}

1.3.1 初始化adminBizList

adminAddresses是指当前服务要注册的xxl-job调度中心地址，多个支持逗号分隔

其实啥也没干，就是初始化adminBizList（远程调度中心）

private static List<AdminBiz> adminBizList;

    private void initAdminBizList(String adminAddresses, String accessToken) throws Exception {
        if (adminAddresses != null && adminAddresses.trim().length() > 0) {
            for (String address : adminAddresses.trim().split(",")) {
                if (address != null && address.trim().length() > 0) {

                    AdminBiz adminBiz = new AdminBizClient(address.trim(), accessToken);

                    if (adminBizList == null) {
                        adminBizList = new ArrayList<AdminBiz>();
                    }
                    adminBizList.add(adminBiz);
            }
        }
    }
}

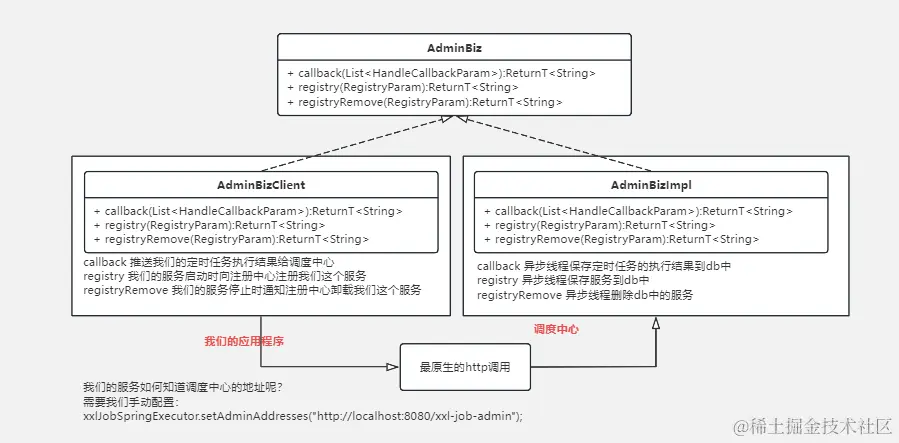

1.3.1.1 AdminBiz


1.3.2 向调度中心发送job执行结果

TriggerCallbackThread.getInstance().start()

启动了2个守护线程：
triggerCallbackThread：不断地从 callBackQueue 队列中取出数据调用AdminBizClient.callback() 将job的执行结果发送给调度中心，如果发送失败了就将临时将job执行结果临时保存在本地的文件中。callBackQueue其实是一个LinkedBlockingQueue，其相关代码如下：

public class TriggerCallbackThread {
    LinkedBlockingQueue<HandleCallbackParam> callBackQueue
    = new LinkedBlockingQueue<>();

    public static void pushCallBack(HandleCallbackParam callback) {
        getInstance().callBackQueue.add(callback);
    }
}

至于是什么时候调用pushCallBack()方法向该队列里面插入数据呢？

直接查看该方法被何处调用即可，就会发现只有在JobThread中被调用了三次

triggerRetryCallbackThread：每隔30s就将上面生成的临时文件重新解析发送给调度中心，然后删除这些临时文件

1.3.3 启动netty服务接受来自调度中心指令;暴露ip和port给调度中心

initEmbedServer(address, ip, port, appname, accessToken)

主要干了两件事：

  1. 启动一个netty服务器接受来自调度中心的指令（比如启动、停止）
  2. 启动一个守护线程registryThread（向调度中心注册当前服务）：调用AdminBizClient.registry()发送自身的RegistryParam（包括appname以及本机ip和端口）给调度中心（见ExecutorRegistryThread）

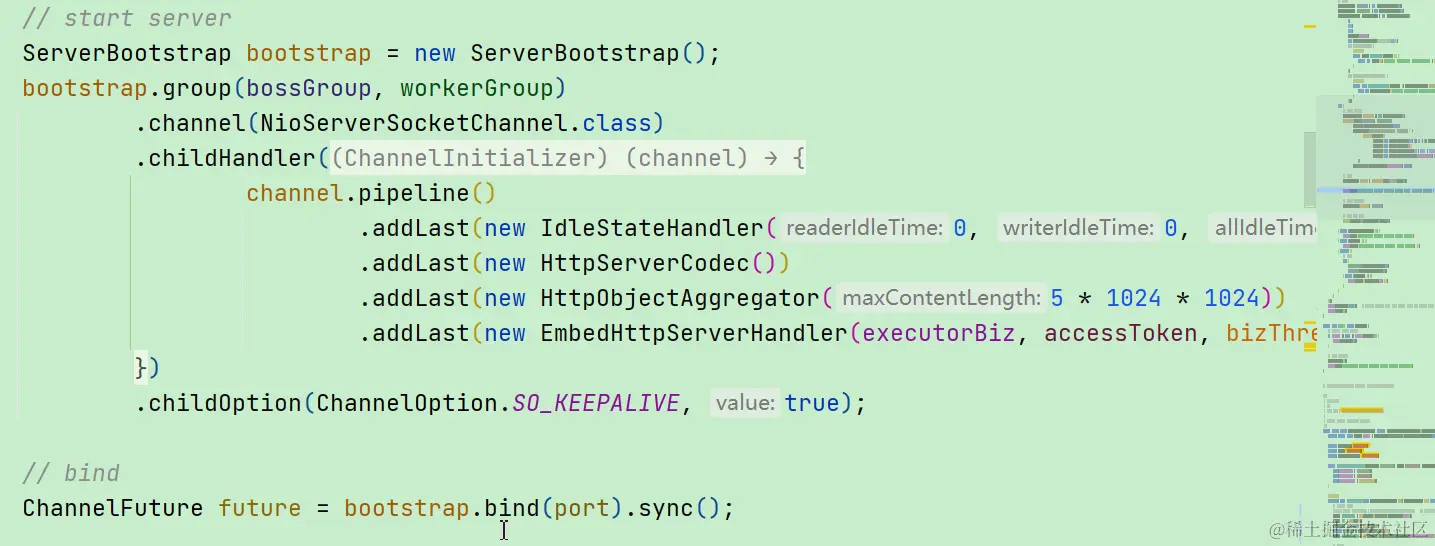

先看1，启动netty服务端，接受来自调度中心的控制命令，包括心跳、启动任务、停止任务等，其核心处理handler是 EmbedHttpServerHandler

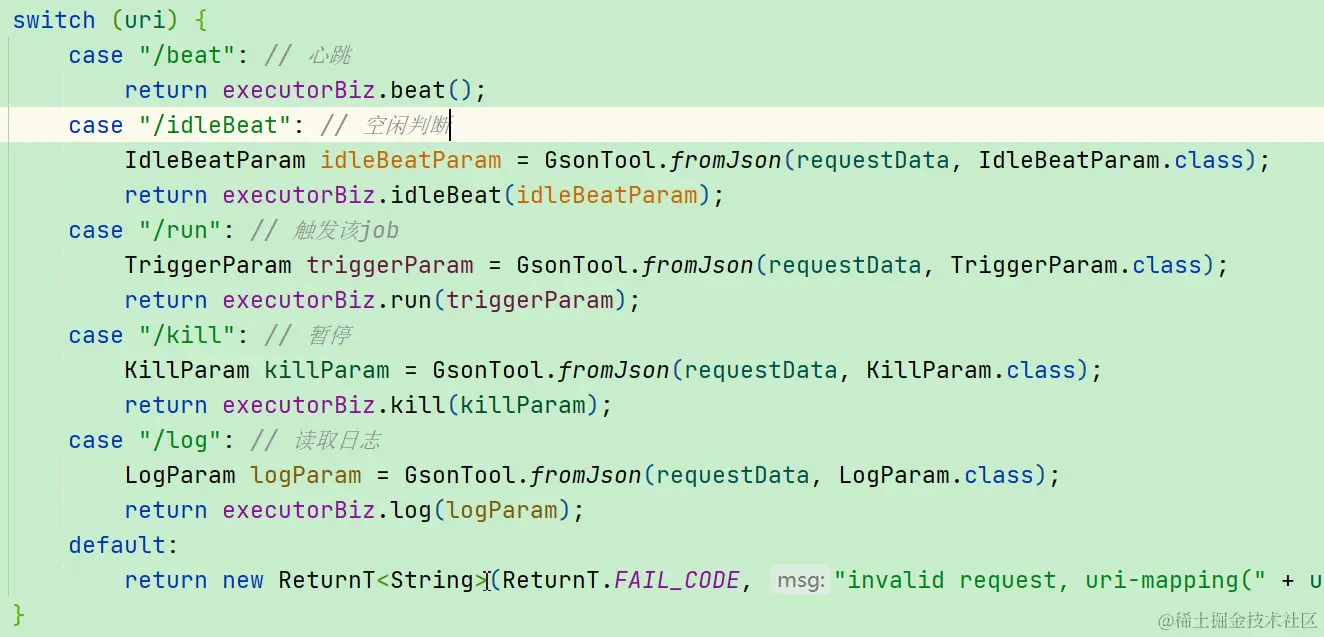

EmbedHttpServerHandler的最主要的逻辑如下： image.png

我们只需要看其中的触发job和暂停job这两块逻辑就好了（由当执行器接收到调度中心的请求时，会把请求交给ExecutorBizImpl来处理），其他先直接忽略。

1.3.3.1 触发job

@Override
public ReturnT<String> run(TriggerParam triggerParam) {
    // load old：jobHandler + jobThread
    JobThread jobThread = XxlJobExecutor.loadJobThread(triggerParam.getJobId());
    IJobHandler jobHandler = jobThread != null ? jobThread.getHandler() : null;
    String removeOldReason = null;

    // valid：jobHandler + jobThread
    GlueTypeEnum glueTypeEnum = GlueTypeEnum.match(triggerParam.getGlueType());
    if (GlueTypeEnum.BEAN == glueTypeEnum) {
        // 当运行模式为BEAN的时候，JobHandler必填（对应@XxlJob的value），此种模式最常用
        // new jobhandler
        IJobHandler newJobHandler = XxlJobExecutor.loadJobHandler(triggerParam.getExecutorHandler());

        // valid old jobThread
        if (jobThread != null && jobHandler != newJobHandler) {
            // change handler, need kill old thread
            removeOldReason = "change jobhandler or glue type, and terminate the old job thread.";

            jobThread = null;
            jobHandler = null;
        }

        // valid handler
        if (jobHandler == null) {
            jobHandler = newJobHandler;
            if (jobHandler == null) {
                return new ReturnT<String>(ReturnT.FAIL_CODE, "job handler [" + triggerParam.getExecutorHandler() + "] not found.");
            }
        }

    } else if (GlueTypeEnum.GLUE_GROOVY == glueTypeEnum) {
        // 对应GLUE(Java)
        // valid old jobThread
        if (jobThread != null &&
            !(jobThread.getHandler() instanceof GlueJobHandler
            && ((GlueJobHandler) jobThread.getHandler()).getGlueUpdatetime() == triggerParam.getGlueUpdatetime())) {
            // change handler or gluesource updated, need kill old thread
            removeOldReason = "change job source or glue type, and terminate the old job thread.";

            jobThread = null;
            jobHandler = null;
        }

        // valid handler
        if (jobHandler == null) {
            try {
                IJobHandler originJobHandler = GlueFactory.getInstance().loadNewInstance(triggerParam.getGlueSource());
                jobHandler = new GlueJobHandler(originJobHandler, triggerParam.getGlueUpdatetime());
            } catch (Exception e) {
                logger.error(e.getMessage(), e);
                return new ReturnT<String>(ReturnT.FAIL_CODE, e.getMessage());
            }
        }
    } else if (glueTypeEnum != null && glueTypeEnum.isScript()) {

        // valid old jobThread
        if (jobThread != null &&
            !(jobThread.getHandler() instanceof ScriptJobHandler
            && ((ScriptJobHandler) jobThread.getHandler()).getGlueUpdatetime() == triggerParam.getGlueUpdatetime())) {
                // change script or gluesource updated, need kill old thread
                removeOldReason = "change job source or glue type, and terminate the old job thread.";

                jobThread = null;
        jobHandler = null;
    }

        // valid handler
        if (jobHandler == null) {
            jobHandler = new ScriptJobHandler(triggerParam.getJobId(), triggerParam.getGlueUpdatetime(), triggerParam.getGlueSource(), GlueTypeEnum.match(triggerParam.getGlueType()));
        }
    } else {
        return new ReturnT<String>(ReturnT.FAIL_CODE, "glueType[" + triggerParam.getGlueType() + "] is not valid.");
    }

    // executor block strategy
    if (jobThread != null) {
        ExecutorBlockStrategyEnum blockStrategy = ExecutorBlockStrategyEnum.match(triggerParam.getExecutorBlockStrategy(), null);
        if (ExecutorBlockStrategyEnum.DISCARD_LATER == blockStrategy) {
            // discard when running
            if (jobThread.isRunningOrHasQueue()) {
                return new ReturnT<String>(ReturnT.FAIL_CODE, "block strategy effect：" + ExecutorBlockStrategyEnum.DISCARD_LATER.getTitle());
            }
        } else if (ExecutorBlockStrategyEnum.COVER_EARLY == blockStrategy) {
            // kill running jobThread
            if (jobThread.isRunningOrHasQueue()) {
                removeOldReason = "block strategy effect：" + ExecutorBlockStrategyEnum.COVER_EARLY.getTitle();

                jobThread = null;
            }
        } else {
            // just queue trigger
        }
    }

    // replace thread (new or exists invalid)
    if (jobThread == null) {
        jobThread = XxlJobExecutor.registJobThread(triggerParam.getJobId(), jobHandler, removeOldReason);
    }

    // push data to queue
    ReturnT<String> pushResult = jobThread.pushTriggerQueue(triggerParam);
    return pushResult;
}

这里涉及到两个知识点：任务的运行模式和阻塞处理策略，定义和底层处理逻辑见下

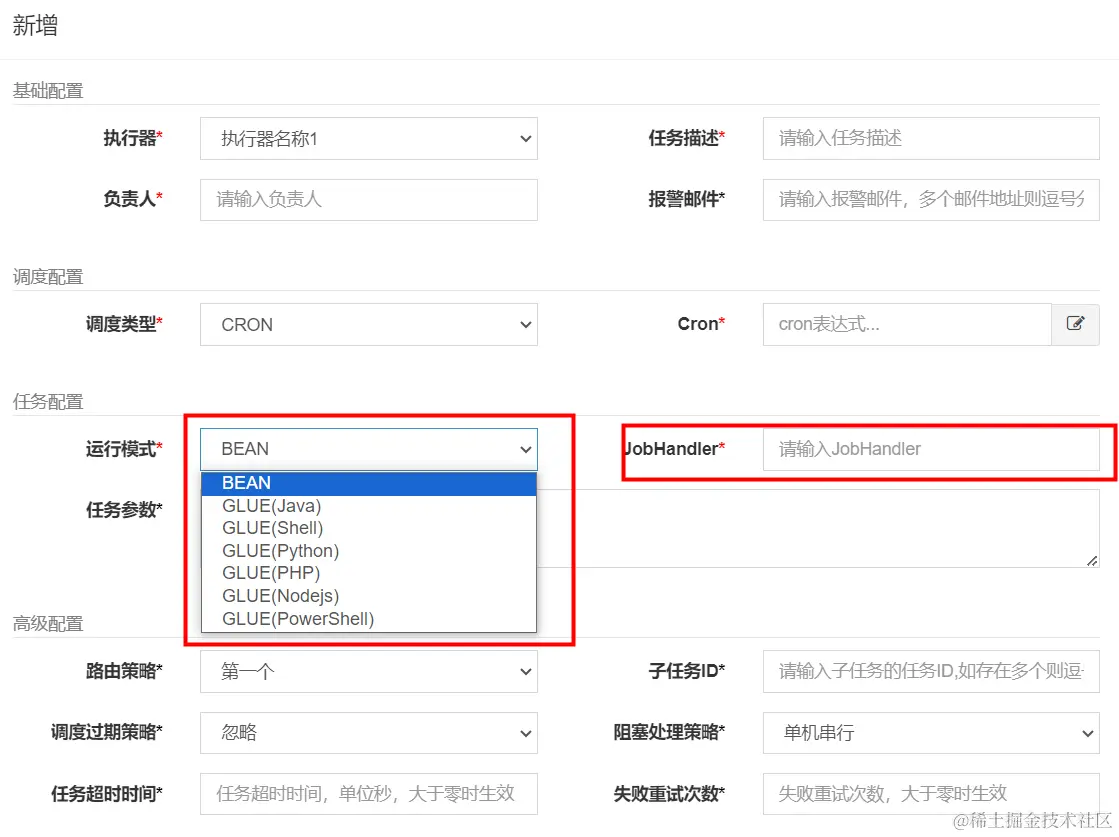

1.3.4 任务的7种运行模式


决定该任务的jobHandler如何找到

当运行模式为BEAN的时候，JobHandler必填，它对应@XxlJob的value，此种模式最常用

对应的java枚举类如下：

public enum GlueTypeEnum {
    BEAN("BEAN", false, null, null),
    GLUE_GROOVY("GLUE(Java)", false, null, null),
    GLUE_SHELL("GLUE(Shell)", true, "bash", ".sh"),
    GLUE_PYTHON("GLUE(Python)", true, "python", ".py"),
    GLUE_PHP("GLUE(PHP)", true, "php", ".php"),
    GLUE_NODEJS("GLUE(Nodejs)", true, "node", ".js"),
    GLUE_POWERSHELL("GLUE(PowerShell)", true, "powershell", ".ps1");
}

以运行模式为GLUE(Java)为例

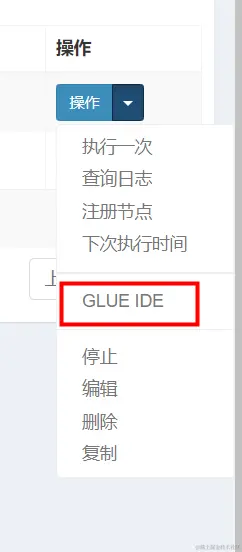

新建一个运行模式为GLUE(Java)的任务后启动，然后在操作中选择 GLUE IDE


然后就可以编写我们的java程序了，右上角保存生效即可。需要注意：

  1. 它必须要实现com.xxl.job.core.handler.IJobHandler 接口，否则在任务执行的时候报错。
  2. 支持@Resource、@Autowired、@Qualifier注入我们自己的spring bean（底层原理很简单：这个java脚本在任务触发的时候会发给我们自己的服务，我们再动态生成class文件，然后再调用SpringGlueFactory.injectService()注入spring依赖，生成最终的GlueJobHandler）
  3. 在引入我们自己的spring bean的时候，需要在脚本中添加对应的import


package com.xxl.job.service.handler;

import com.xxl.job.core.context.XxlJobHelper;
import com.xxl.job.core.handler.IJobHandler;

import com.test.things.service.impl.sys.SysUserServiceImpl;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.context.ApplicationContext;

public class DemoGlueJobHandler extends IJobHandler {

    @Autowired
    private ApplicationContext applicationContext;

    @Autowired
    private SysUserServiceImpl userService;

	@Override
	public void execute() throws Exception {
		XxlJobHelper.log("XXL-JOB, Hello World.");

      System.out.println(applicationContext);
        System.out.println(userService.getClass().getName());
    }

}

如果你需要修改任务的逻辑，只需要重新编辑即可，不需要重启服务

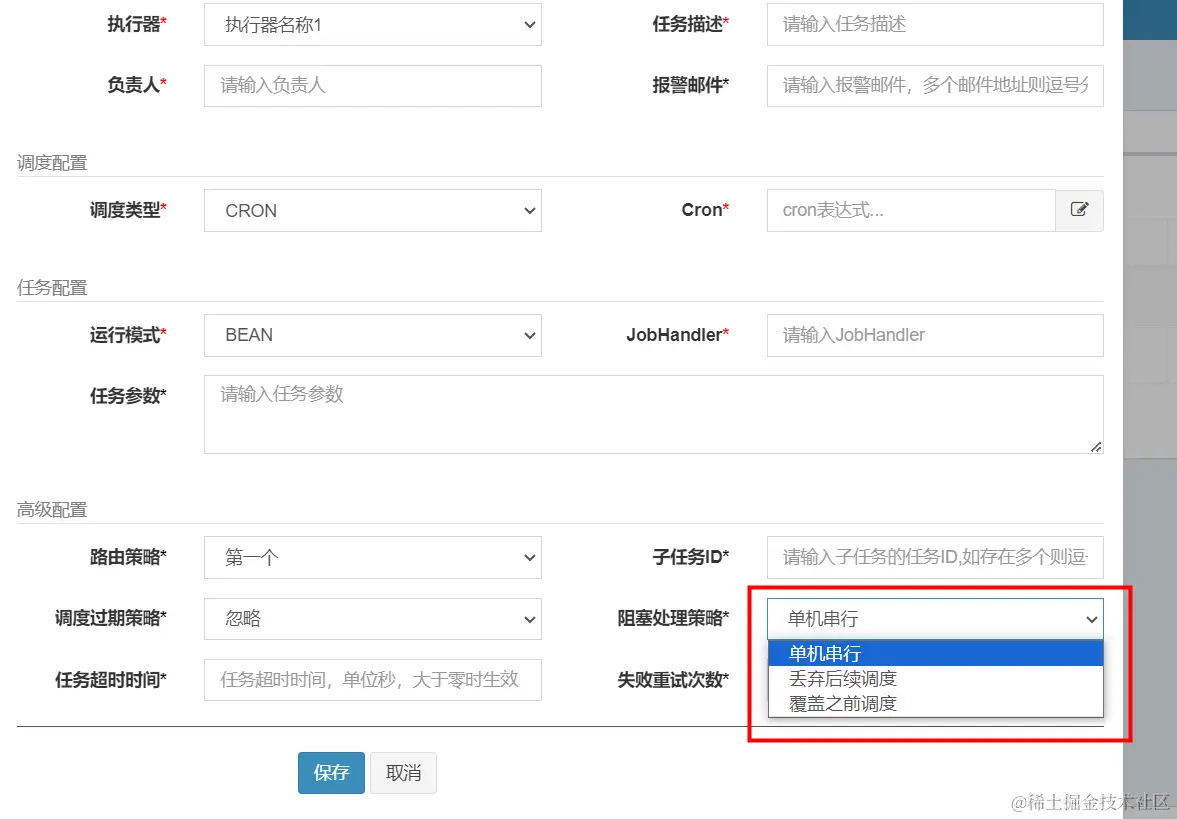

1.3.5任务的3种阻塞处理策略：单机串行、丢弃后续调度、覆盖之前调度

image.png 当一个job正在运行的时候，如果发生以下情况该如何处理：

  1. 调度中心又主动触发该任务
  2. 该job耗时很长，到了其下次执行时间时，该job都还没执行完成，调度中心又发送了运行命令

一句话总结就是如果该任务发生阻塞了，该咋办

这个时候就该我们的阻塞处理策略上场了

对应的java枚举类如下：

public enum ExecutorBlockStrategyEnum {
    SERIAL_EXECUTION("Serial execution"),
    DISCARD_LATER("Discard Later"),
    COVER_EARLY("Cover Early");
}

阻塞处理策略只在以下代码中被使用到

// executor block strategy
if (jobThread != null) {
    // 任务的阻塞处理策略
    ExecutorBlockStrategyEnum blockStrategy = ExecutorBlockStrategyEnum.match(triggerParam.getExecutorBlockStrategy(), null);
    if (ExecutorBlockStrategyEnum.DISCARD_LATER == blockStrategy) {
        // discard when running 丢弃后续调度
        if (jobThread.isRunningOrHasQueue()) {
            return new ReturnT<>(ReturnT.FAIL_CODE, "block strategy effect：" + ExecutorBlockStrategyEnum.DISCARD_LATER.getTitle());
        }
    } else if (ExecutorBlockStrategyEnum.COVER_EARLY == blockStrategy) {
        // kill running jobThread 覆盖之前调度
        if (jobThread.isRunningOrHasQueue()) {
            removeOldReason = "block strategy effect：" + ExecutorBlockStrategyEnum.COVER_EARLY.getTitle();

            jobThread = null;
        }
    } else {
        // just queue trigger 串行调度
    }
}

详细分析三种策略的不同及底层处理

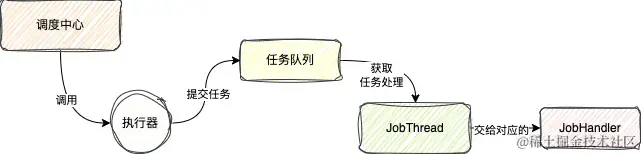

单机串行：不理会之前的任务，直接将新的任务加入到任务队列（先入先出，实现串行）中，这个队列是 LinkedBlockingQueue triggerQueue，然后由JobThread线程不断轮询该队列，取出我们的job去执行我们的业务代码;


丢弃后续调度：如果该任务对应的JobThread正在处理任务或有任务要处理，就直接不管新的任务了，也不理会之前的任务，流程走完；否则同单机串行

if (jobThread.isRunningOrHasQueue()) { // 该任务对应的JobThread正在处理任务或有任务要处理
    // 直接流程走完，也不理会之前的任务
    return new ReturnT<>(ReturnT.FAIL_CODE, "block strategy effect：" + ExecutorBlockStrategyEnum.DISCARD_LATER.getTitle());
}

覆盖之前调度：如果该任务对应的JobThread正在处理任务或有任务要处理，就将之前的任务丢掉并中断处理（下面江如何中断），创建一个新的任务；否则同单机串行

if (jobThread.isRunningOrHasQueue()) {  // 该任务对应的JobThread正在处理任务或有任务要处理
    removeOldReason = "block strategy effect：" + ExecutorBlockStrategyEnum.COVER_EARLY.getTitle();
    // 丢掉之前的任务，等会重新创建一个
    jobThread = null;
}

在上面的代码中，如果jobThread有任务要处理，我们就将jobThread设置为null，然后重新创建一个新的任务。那么中断旧的任务？代码见下：

// replace thread (new or exists invalid)
if (jobThread == null) {
    jobThread = XxlJobExecutor.registJobThread(triggerParam.getJobId(), jobHandler, removeOldReason);
}

public static JobThread registJobThread(int jobId, IJobHandler handler, String removeOldReason) {
    JobThread newJobThread = new JobThread(jobId, handler);
    newJobThread.start();

    JobThread oldJobThread = jobThreadRepository.put(jobId, newJobThread); // putIfAbsent | oh my god, map's put method return the old value!!!
    if (oldJobThread != null) {
        oldJobThread.toStop(removeOldReason);
        oldJobThread.interrupt();
    }
    return newJobThread;
}

中断旧任务的核心代码就两行：

oldJobThread.toStop(removeOldReason);
// 中断线程后，JobThread抛出中断异常，我们捕获该异常后再自己处理业务 oldJobThread.interrupt();

中断是通过Thread#interrupt方法实现的，所以正在处理的任务还是有可能继续运行，并不是说一中断正在运行的任务就终止了

1.3.3.2 停止job

@Override
public ReturnT<String> kill(KillParam killParam) {
    // kill handlerThread, and create new one
    JobThread jobThread = XxlJobExecutor.loadJobThread(killParam.getJobId());
    if (jobThread != null) {
        XxlJobExecutor.removeJobThread(killParam.getJobId(), "scheduling center kill job.");
        return ReturnT.SUCCESS;
    }
    return new ReturnT<String>(ReturnT.SUCCESS_CODE, "job thread already killed.");
}

1.3.3.3 JobThread

avatar
文章
阅读
粉丝
