用例图(Use Case Diagram)

基本组件

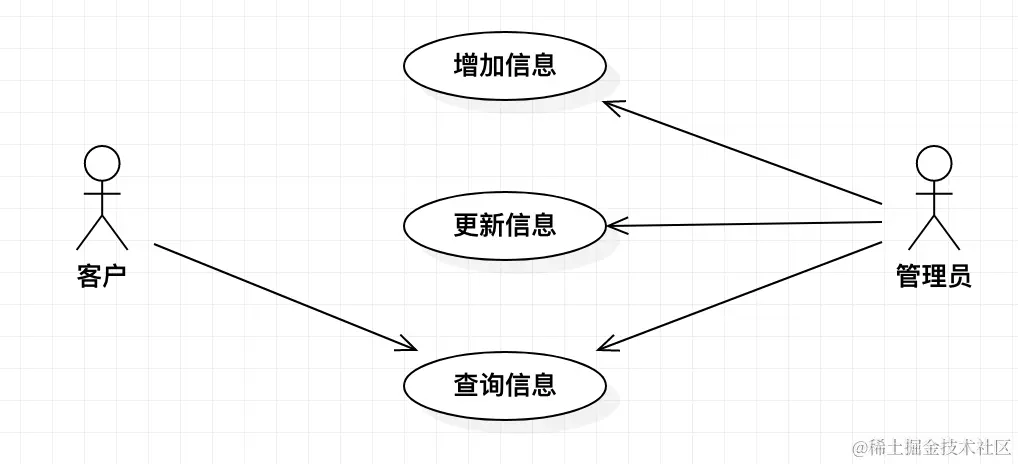

• 参与者（Actor）：使用该系统的人或事
• 用例（Use Case）：系统的某项功能
• 关系：用例之间的关系

关系

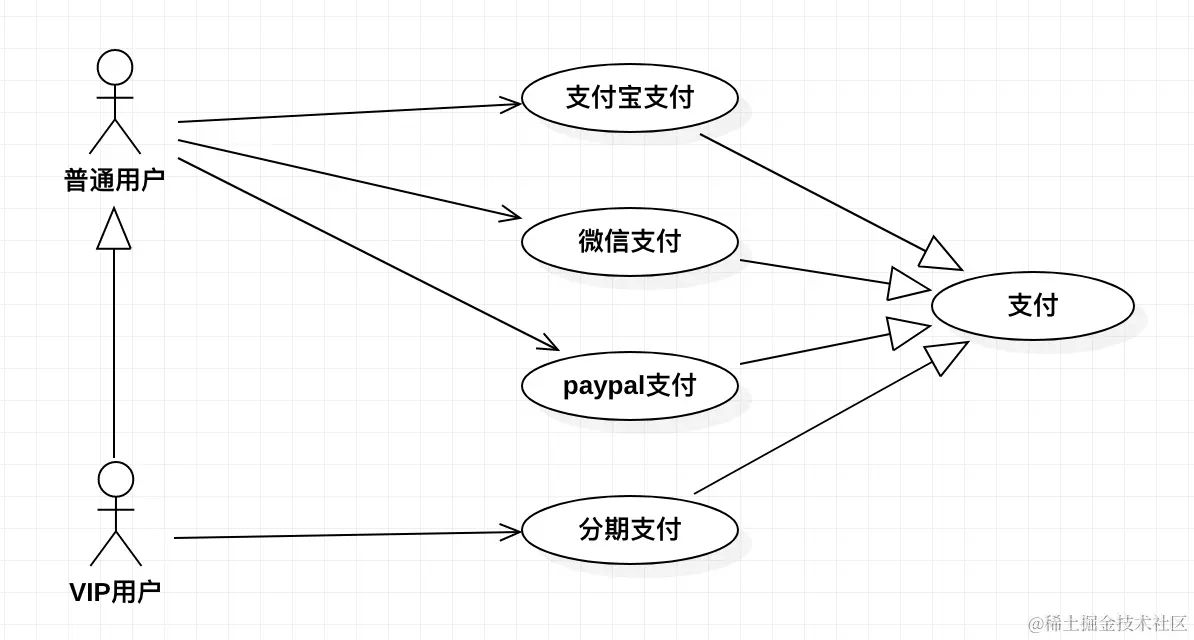

• 泛化关系：统一业务目的的不同技术实现，就是父子关系。比如支付可以衍生出多种支付方式

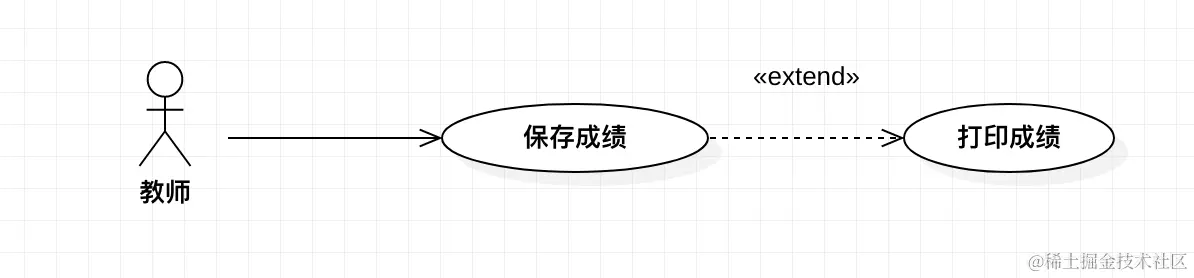

• 拓展关系：完成某个功能的时候偶尔会执行另一个功能。比如不是每个人都需要打印成绩，但是允许打印

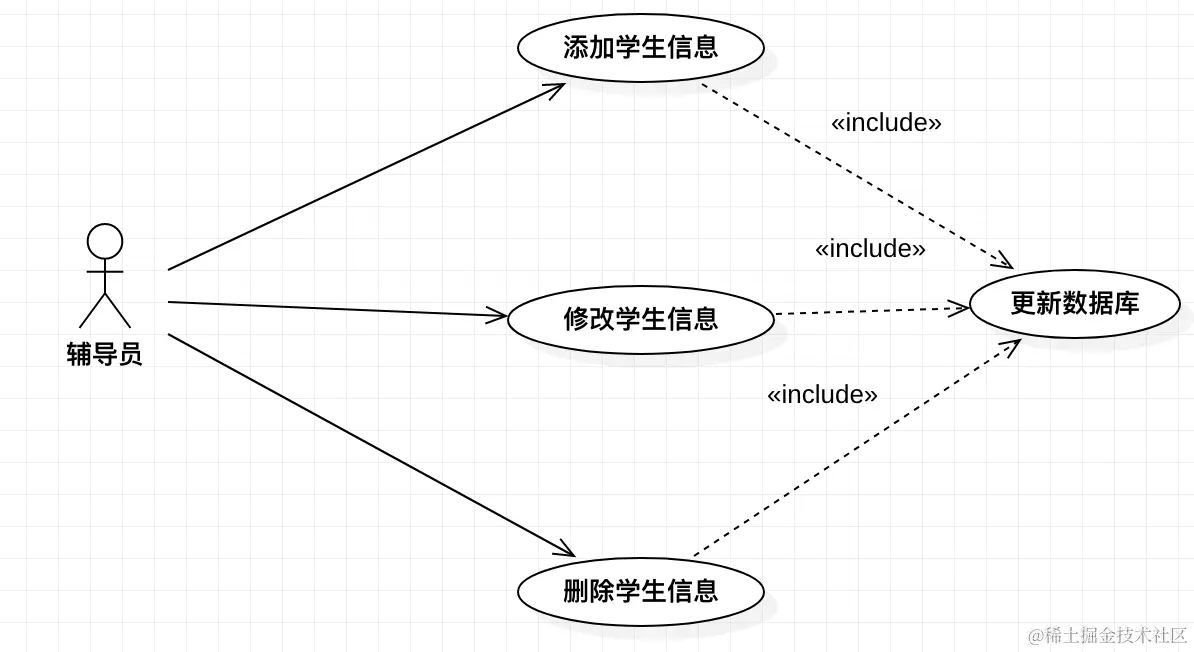

• 包含关系：一个用例可以包含其他用例的行为。比如更新数据库也是一个独立的功能，但是增删改查同样得执行更新数据库的功能

类图

关系

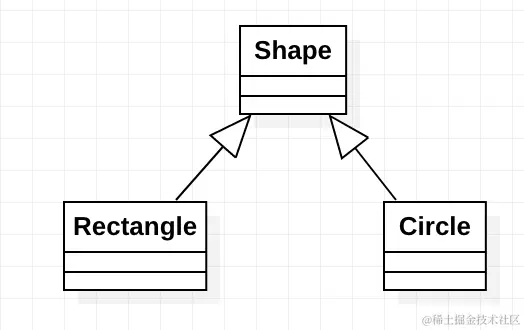

• 泛化关系：继承关系

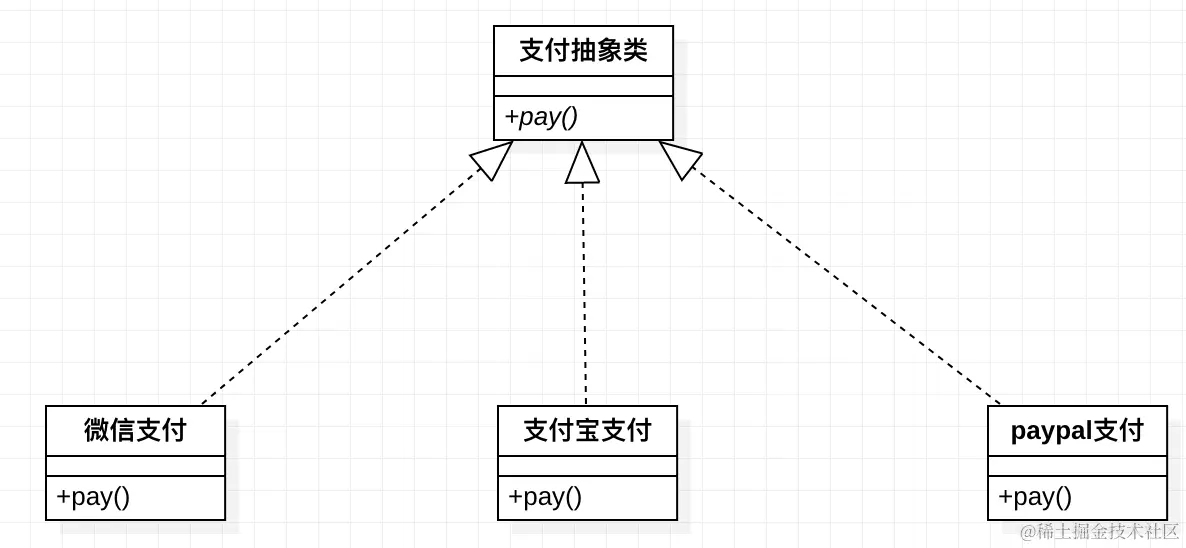

-实现关系：接口（抽象类）及其实现

• 依赖关系：一个类是另一个类成员方法的参数

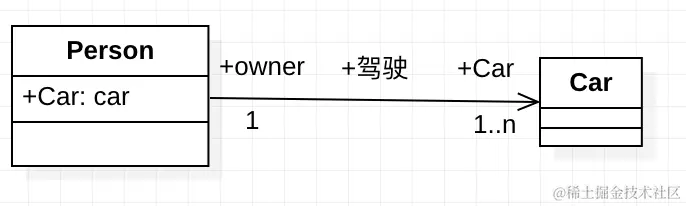

• 关联关系：一个类是另一个类的成员变量。需要明确两个类之间的角色，关联动词和多重性。比如人的角色是主人，车的角色是车，关联动词是人驾驶车，1辆车可以拥有1个主人，1个人可以拥有n辆车

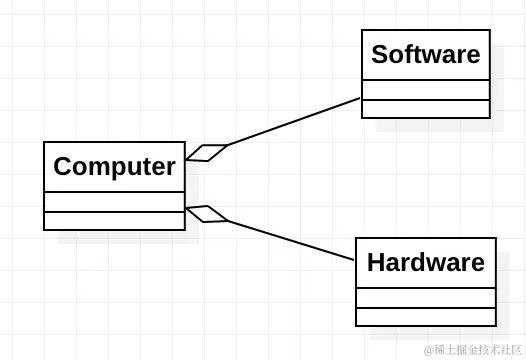

• 聚合关系：更强的关联关系，表示整体和局部

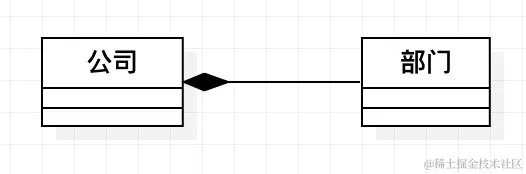

• 组合关系：更强的聚合关系，也叫强聚合。表示整体和局部，并且两者生命周期相同，即要么同时存在，要么同时消失。
