Datax简介

官网地址：github.com/alibaba/Dat…

1.1 Datax是什么？

DataX 是一个异构数据源离线同步工具，致力于实现包括关系型数据库(MySQL、Oracle等)、HDFS、Hive、ODPS、HBase、FTP等各种异构数据源之间稳定高效的数据同步功能。

1.2 Datax的架构

1.3 设计理念

为了解决异构数据源同步问题，DataX将复杂的网状的同步链路变成了星型数据链路，DataX作为中间传输载体负责连接各种数据源。当需要接入一个新的数据源的时候，只需要将此数据源对接到DataX，便能跟已有的数据源做到无缝数据同步。

1.4 DataX3.0框架设计

DataX本身作为离线数据同步框架，采用Framework + plugin架构构建。将数据源读取和写入抽象成为Reader/Writer插件，纳入到整个同步框架中。

Reader：Reader为数据采集模块，负责采集数据源的数据，将数据发送给Framework。 Writer： Writer为数据写入模块，负责不断向Framework取数据，并将数据写入到目的端。 Framework：Framework用于连接reader和writer，作为两者的数据传输通道，并处理缓冲，流控，并发，数据转换等核心技术问题。

1.5 DataX3.0插件体系

经过几年积累，DataX目前已经有了比较全面的插件体系，主流的RDBMS数据库、NOSQL、大数据计算系统都已经接入。DataX目前支持数据如下：

类型	数据源	Reader(读)	Writer(写)	文档
RDBMS 关系型数据库	MySQL	√	√	读、写
	Oracle	√	√	读、写
	OceanBase	√	√	读、写
	SQLServer	√	√	读、写
	PostgreSQL	√	√	读、写
	DRDS	√	√	读、写
	达梦	√	√	读、写
	通用RDBMS(支持所有关系型数据库)	√	√	读、写
阿里云数仓数据存储	ODPS	√	√	读、写
	ADS		√	写
	OSS	√	√	读、写
	OCS	√	√	读、写
NoSQL数据存储	OTS	√	√	读、写
	Hbase0.94	√	√	读、写
	Hbase1.1	√	√	读、写
	MongoDB	√	√	读、写
	Hive	√	√	读、写
无结构化数据存储	TxtFile	√	√	读、写
	FTP	√	√	读、写
	HDFS	√	√	读、写
	Elasticsearch		√	写

DataX Framework提供了简单的接口与插件交互，提供简单的插件接入机制，只需要任意加上一种插件，就能无缝对接其他数据源。详情请看： DataX数据源指南

1.6 DataX3.0核心架构

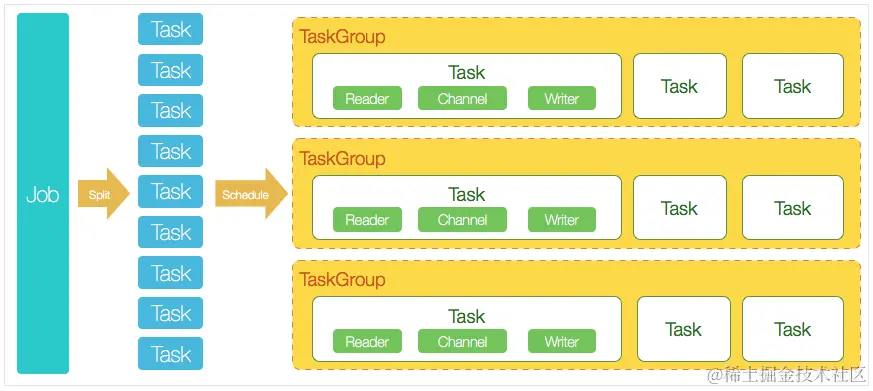

DataX 3.0 开源版本支持单机多线程模式完成同步作业运行，本小节按一个DataX作业生命周期的时序图，从整体架构设计非常简要说明DataX各个模块相互关系。 datax_arch

1.6.1 核心模块介绍

DataX完成单个数据同步的作业，我们称之为Job，DataX接受到一个Job之后，将启动一个进程来完成整个作业同步过程。DataX Job模块是单个作业的中枢管理节点，承担了数据清理、子任务切分(将单一作业计算转化为多个子Task)、TaskGroup管理等功能。
DataXJob启动后，会根据不同的源端切分策略，将Job切分成多个小的Task(子任务)，以便于并发执行。Task便是DataX作业的最小单元，每一个Task都会负责一部分数据的同步工作。
切分多个Task之后，DataX Job会调用Scheduler模块，根据配置的并发数据量，将拆分成的Task重新组合，组装成TaskGroup(任务组)。每一个TaskGroup负责以一定的并发运行完毕分配好的所有Task，默认单个任务组的并发数量为5。
每一个Task都由TaskGroup负责启动，Task启动后，会固定启动Reader—>Channel—>Writer的线程来完成任务同步工作。
DataX作业运行起来之后， Job监控并等待多个TaskGroup模块任务完成，等待所有TaskGroup任务完成后Job成功退出。否则，异常退出，进程退出值非0

1.6.2 DataX调度流程

举例来说，用户提交了一个DataX作业，并且配置了20个并发，目的是将一个100张分表的mysql数据同步到odps里面。 DataX的调度决策思路是：

DataXJob根据分库分表切分成了100个Task。根据20个并发，DataX计算共需要分配4个TaskGroup。 4个TaskGroup平分切分好的100个Task，每一个TaskGroup负责以5个并发共计运行25个Task

DataXWeb简介

gitee.com/WeiYe-Jing/…
不过这个项目作者目前好像不维护了，活跃度比较低，了解其原理和思想还是可以作为二次开发的基础。

2.1 DataXWeb是什么？

DataX Web是在DataX之上开发的分布式数据同步工具，提供简单易用的操作界面，降低用户使用DataX的学习成本，缩短任务配置时间，避免配置过程中出错。用户可通过页面选择数据源即可创建数据同步任务，支持RDBMS、Hive、HBase、ClickHouse、MongoDB等数据源，RDBMS数据源可批量创建数据同步任务，支持实时查看数据同步进度及日志并提供终止同步功能，集成并二次开发xxl-job可根据时间、自增主键增量同步数据。

任务"执行器"支持集群部署，支持执行器多节点路由策略选择，支持超时控制、失败重试、失败告警、任务依赖，执行器CPU.内存.负载的监控等等。后续还将提供更多的数据源支持、数据转换UDF、表结构同步、数据同步血缘等更为复杂的业务场景。

2.2 DataXWeb架构

2.3 DataXWeb 安装部署

作者github文档描述非常清楚了，需要了解整体的功能架构，然后按照操作文档的步骤执行，真实的踩坑了才更容易理解。

2.3.1 安装部署DataX

这边介绍两种方式一个是python脚本执行的方式，一种是spring 集成datax的方式。

（1）python的方式不做详细的展开了，datax官网有详细介绍可以做参考很简单，准备python运行环境，下载datax安装包，验证python datax.py xxx.json

（2）java Spring 集成datax的方式

详细步骤

1 、安装依赖

拷贝datax-core-0.0.1-SNAPSHOT.jar和datax-common-0.0.1-SNAPSHOT.jar到本地 ${pom.basedir}/src/ex.lib/下面

pom

本地jar依赖插件配置

        <!-- datax核心依赖datax-core-0.0.1-SNAPSHOT.jar 和 datax-common-0.0.1-SNAPSHOT.jar -->
        <!-- 因为没有上传到本地仓库，我这边是直接放到项目里面的 -->
        <dependency>
            <groupId>com.datax</groupId>
            <artifactId>datax-core</artifactId>
            <version>0.0.1</version>
            <scope>system</scope>
            <systemPath>${pom.basedir}/src/ex.lib/datax-core-0.0.1-SNAPSHOT.jar</systemPath>
        </dependency>
        <dependency>
            <groupId>com.datax</groupId>
            <artifactId>datax-common</artifactId>
            <version>0.0.1</version>
            <scope>system</scope>
            <systemPath>${pom.basedir}/src/ex.lib/datax-common-0.0.1-SNAPSHOT.jar</systemPath>
        </dependency>

        <!-- datax引擎基础包依赖的版本，不然执行的时候报错 -->
        <dependency>
            <groupId>commons-cli</groupId>
            <artifactId>commons-cli</artifactId>
            <version>1.4</version>
        </dependency>
        <dependency>
            <groupId>org.apache.httpcomponents</groupId>
            <artifactId>httpclient</artifactId>
            <version>4.5.13</version>
        </dependency>
        <dependency>
            <groupId>org.apache.commons</groupId>
            <artifactId>commons-io</artifactId>
            <version>1.3.2</version>
        </dependency>
        <dependency>
            <groupId>org.apache.commons</groupId>
            <artifactId>commons-lang3</artifactId>
            <version>3.12.0</version>
        </dependency>
        <dependency>
            <groupId>commons-lang</groupId>
            <artifactId>commons-lang</artifactId>
            <version>2.6</version>
        </dependency>
        <dependency>
            <groupId>com.alibaba</groupId>
            <artifactId>fastjson</artifactId>
            <version>1.2.60</version>
        </dependency>

       <!-- 本地jar依赖插件配置 -->
        <plugins>
            <plugin>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-maven-plugin</artifactId>
                <version>2.5.0</version>
                <configuration>
                    <includeSystemScope>true</includeSystemScope>
                </configuration>
            </plugin>
        <plugins>

2、下载datax到本地资源目录

3、改造datax-web源码

4、本地源编译datax-web源码，验证同步流程mysql->mysql, 步骤参考官网比较简单不赘述了

总结

基于DataX3.0和Datax-web构建轻量级ETL可视化工具平台。
