简介

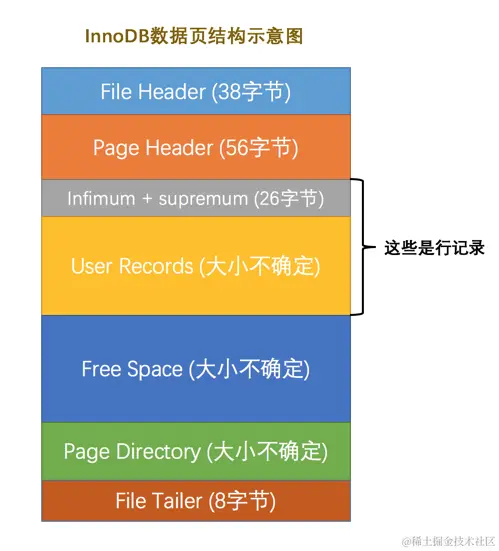

innodb把存放用户数据的页称作索引（INDEX）页，为了方便，这里称作数据页。innodb数据页一般为16KB，其结构如下：
File Header
File header 对各种类型的页都是通用的，占用固定的38字节。
- FIL_PAGE_SPACE_OR_CHKSUM：校验和，4字节；
- FIL_PAGE_OFFSET：页号，4字节，每个页都有唯一的页号；
- FIL_PAGE_PREV：上一页的页号，4字节；
- FIL_PAGE_NEXT：下一页的页号，4字节；
- FIL_PAGE_TYPE：页类型，2字节，数据页的类型是FIL_PAGE_INDEX；
- FIL_PAGE_LSN：页最后被修改的LSN（log sequence number），8字节；
- FIL_PAGE_FILE_FLUSH_LSN：8字节，仅在系统表空间的一个页中定义，代表文件至少被刷新到了对应的LSN值
- FIL_PAGE_ARCH_LOG_NO_OR_SPACE_ID：4字节，页所属的表空间；
Page Header
这里介绍的page header是专门针对数据页的，它占56个字节，这里介绍几个重要的字段：
| 名称 | 空间（字节） | 描述 |
|---|---|---|
| PAGE_N_DIR_SLOTS | 2 | Page directory 中slot的数量 |
| PAGE_HEAP_TOP | 2 | 当前free space的起始地址 |
| PAGE_N_HEAP | 2 | 本页记录数量，包含最大最小记录，标记删除的记录 |
| PAGE_N_RECS | 2 | 本页记录数量，不包含最大最小记录和标记删除的记录 |
| PAGE_FREE | 2 | 第一个标记删除的记录地址，被标记删除的记录通过 next-record 串成一个单链表，这个单链表中的记录可以被重新利用 |
| PAGE_GARBAGE | 2 | 标记删除的记录占用的字节数 |
| PAGE_LAST_INSERT | 2 | 最后插入记录的位置 |
| PAGE_MAX_TRX_ID | 8 | 修改该页的最大事务id，仅在二级索引页中定义 |
| PAGE_LEVEL | 2 | 该页在B+树中所处的层级 |
| PAGE_INDEX_ID | 8 | 索引id，代表当前页属于哪个索引 |
User Records + Page Directory

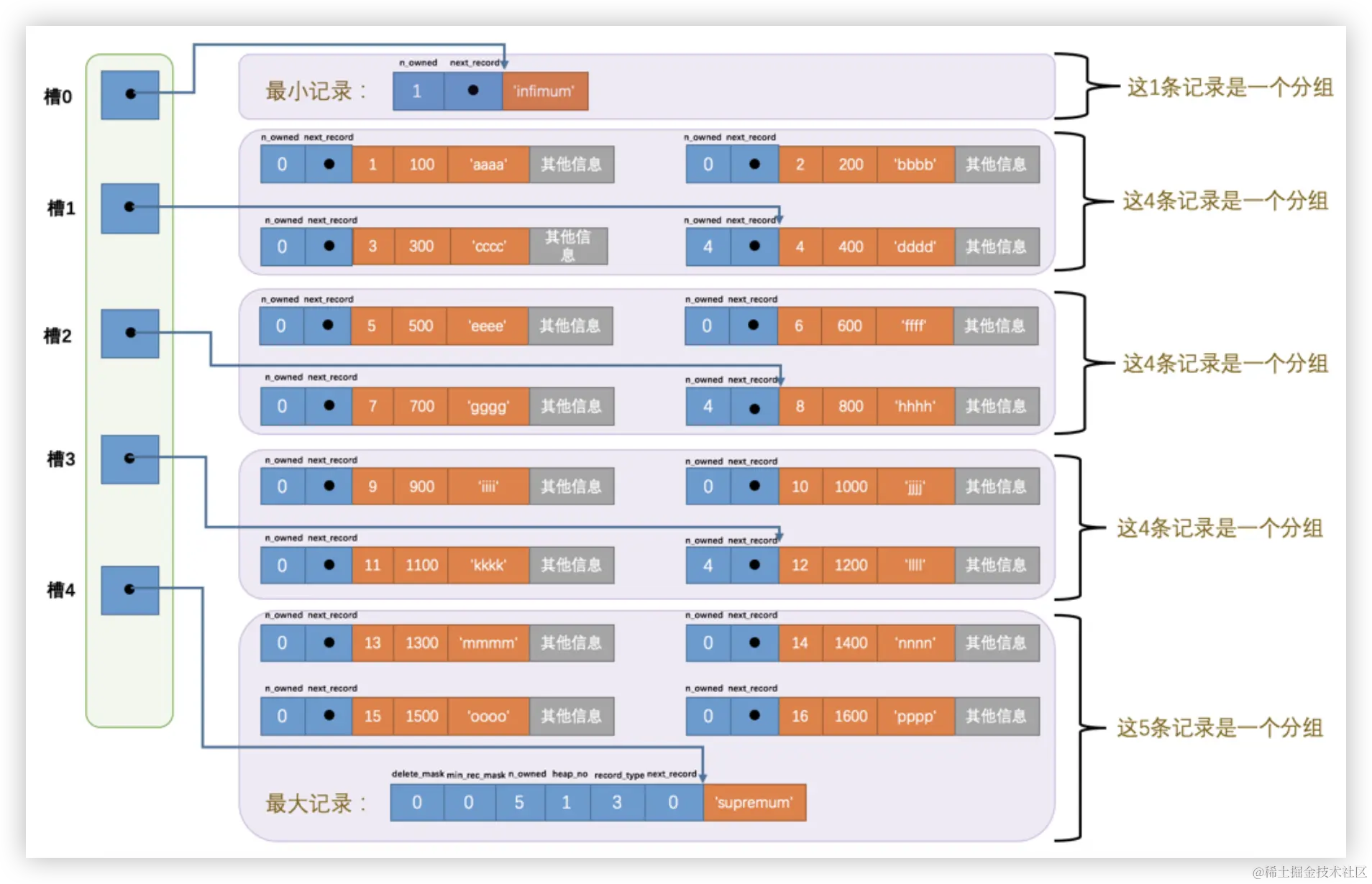

记录在页中按照主键值由小到大顺序串联成一个单链表，当搜索某个记录时要从头遍历吗？当然不是，这样的时间复杂度是O(n)，我们有更快的做法，这就是page directory提出的背景。记录以4-8个为一组，page directory中的每个slot指向对应组中最大的一条记录，这样查找时就能应用二分搜索，将复杂度将为O(logn)。
行格式

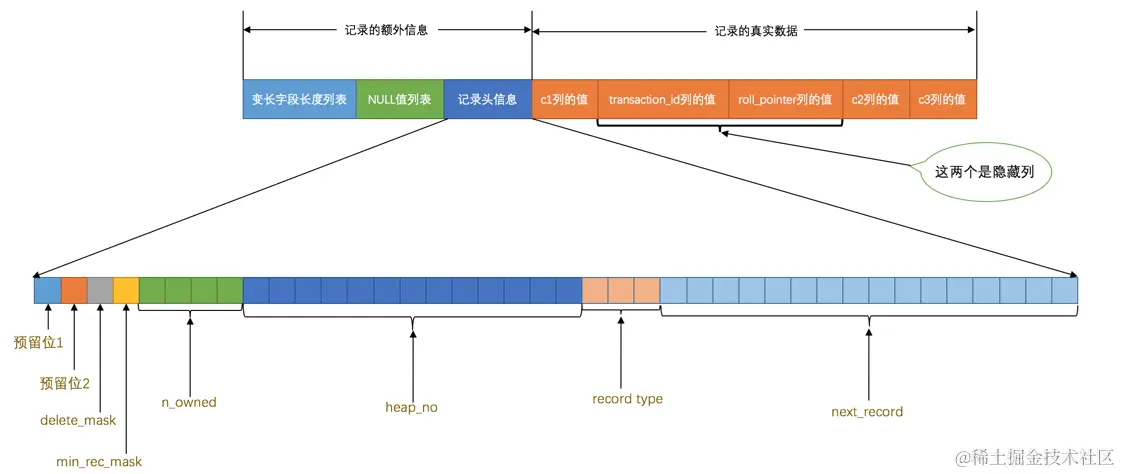

上图的记录是一种简化的表示，实际上，每一条记录的行格式由建表时的ROW_FORMAT指定，以Compact为例，它包含下面几部份：
这里重点介绍记录头信息：
| 名称 | 空间（bit） | 描述 |
|---|---|---|
| delete_mask | 1 | 标记记录是否删除 |
| min_rec_mask | 1 | B+树每层非叶子节点中的最小记录都会添加该标记 |
| n_owned | 4 | 每组最大的记录，用这个字段保存该组记录数量 |
| heap_no | 13 | 当前记录在本页中的位置，从2开始，0，1是预置的最小最大记录 |
| record_type | 3 | 表示当前记录的类型，0表示普通记录，1表示B+树非叶节点记录，2表示最小记录，3表示最大记录 |
| next_record | 16 | 下一条记录指针 |
File tailer
File tailer由8字节组成，主要用于页完整性的校验：
- 前4个字节是校验和，每当一个页面在内存中修改了，在同步之前就要把它的校验和算出来。正常情况下它与File header里的校验和相同，那为什么还要引入它呢？这是因为，假如内存中的数据正在刷盘，刷到一半断电了，为了找到那个刷了一半的页，就需要比对header和tailer中的校验和，如果不一致就代表同步发生了错误。
- 后4个字节代表页面被最后修改时对应的日志序列位置（LSN），这个部分也是为了校验页的完整性的。
