svg基础（四）模式（<pattern>）点阵图，棋盘图，网格图，坐标图

<pattern>

1 定义

<pattern>标签用于定义以重复平铺方式填充对象的图形

2 语法

<pattern
      patternUnits="units to define x,y, width and height attributes."
      patternContentUnits="units to define co-ordinate system of contents of pattern"
      patternTransform="definition of an additional transformation from the pattern coordinate system onto the target coordinate system"
      x="x-axis co-ordinate"
      y="y-axis co-ordinate"
      width="length"
      height="length"
      preserveAspectRatio="to preserve width/height ratio of original content"
      xlink:href="reference to another pattern"
    >
</pattern>

属性	解释
patternUnits	用来定义图案效果区域的单位。 它为模式内的各种长度值以及定义模式子区域的属性指定坐标系。 如果patternUnits =“userSpaceOnUse”，则值表示使用'pattern'元素时当前用户坐标系中的值。 如果patternUnits =“objectBoundingBox”，则值表示在使用'pattern'元素时就地引用元素上的边界框的分数或百分比的值。 默认是userSpaceOnUse。
patternContentUnits	用来定义模式内容区域的单位。 它为模式内的各种长度值以及定义模式子区域的属性指定坐标系。 如果patternContentUnits =“userSpaceOnUse”，则值表示使用'pattern'元素时当前用户坐标系中的值。 如果patternContentUnits =“objectBoundingBox”，则值表示在使用'pattern'元素时就地引用元素上的边界框的分数或百分比值。 默认是userSpaceOnUse。
x	模式边界框的x轴坐标。 默认值是0。
y	模式边界框的y轴坐标。 默认值是0。
width	模式边界框的宽度。 默认值是0。
height	图案边界框的高度。 默认值是0。
preserveAspectRatio	以保留原始内容的宽高比。
xlink:href	用于指另一种模式。。

3 示例

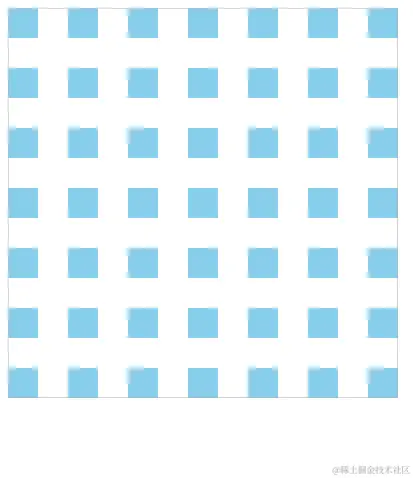

3.1 点阵图

 <svg width="390" height="390">
      <defs>
        <pattern id="rect" patternUnits="userSpaceOnUse" width="60" height="60">
          <rect width="30" height="30" fill="black" x="30" y="30"></rect>
        </pattern>
      </defs>
      <rect
        id="canvas"
        width="390"
        height="390"
        stroke="#aaa"
        fill="url(#rect)"
      />
    </svg>

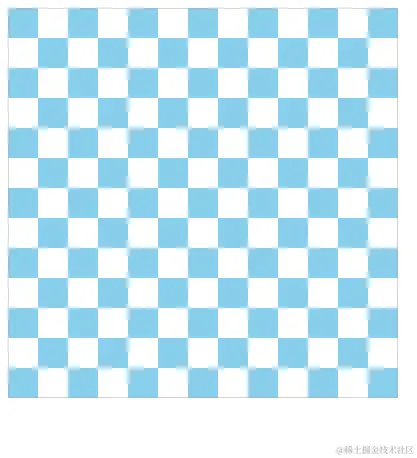

3.2 棋盘图

 <svg width="390" height="390">
      <defs>
        <pattern id="rect" patternUnits="userSpaceOnUse" width="60" height="60">
          <rect width="30" height="30" fill="skyblue" x="0" y="0"></rect>
          <rect width="30" height="30" fill="skyblue" x="30" y="30"></rect>
        </pattern>
      </defs>
      <rect
        id="canvas"
        width="100%"
        height="100%"
        stroke="#aaa"
        fill="url(#rect)"
      />
    </svg>

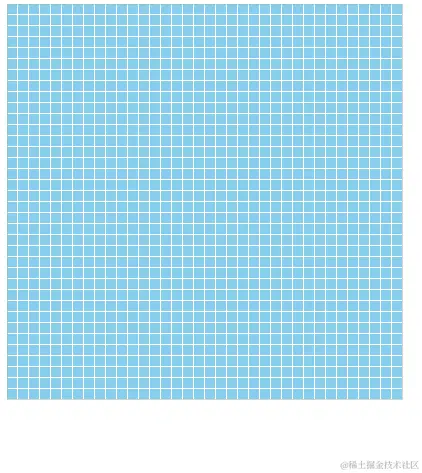

3.3 网格图

    <svg width="396" height="396">
      <defs>
        <pattern id="rect" patternUnits="userSpaceOnUse" width="11" height="11">
          <rect width="10" height="10" fill="skyblue" x="0" y="0"></rect>
        </pattern>
      </defs>
      <rect
        id="canvas"
        width="100%"
        height="100%"
        stroke="#aaa"
        fill="url(#rect)"
      />
    </svg>

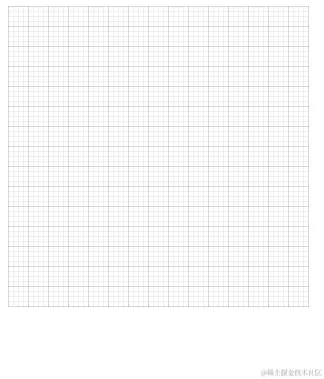

3.4 坐标图(pattern两层嵌套)

<svg
      class="grid"
      width="301"
      height="301"
      xmlns="http://www.w3.org/2000/svg"
    >
      <defs>
        <pattern
          id="smallGrid"
          width="5"
          height="5"
          patternUnits="userSpaceOnUse"
        >
          <path
            d="M 5 0 L 0 0 0 5"
            fill="none"
            stroke="rgba(207, 207, 207, 0.3)"
            stroke-width="1"
          ></path>
        </pattern>
        <pattern id="grid" width="20" height="20" patternUnits="userSpaceOnUse">
          <rect width="20" height="20" fill="url(#smallGrid)"></rect>
          <path
            d="M 20 0 L 0 0 0 20"
            fill="none"
            stroke="rgba(186, 186, 186, 0.5)"
            stroke-width="1"
          ></path>
        </pattern>
      </defs>
      <rect width="100%" height="100%" fill="url(#grid)"></rect>
    </svg>

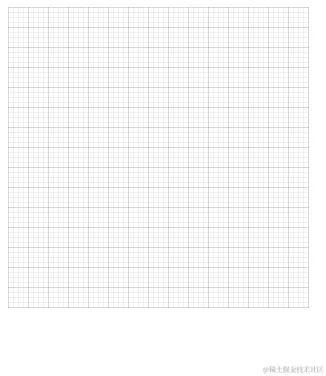

上面的图形，在smallGrid最小方格的有边框和下边框均有重叠，以下是更为严谨的写法(grid方格主要就是为了描边，所以重叠没问题)

 <svg
      class="grid"
      width="301"
      height="301"
      xmlns="http://www.w3.org/2000/svg"
    >
      <defs>
        <pattern
          id="smallGrid"
          width="5"
          height="5"
          patternUnits="userSpaceOnUse"
        >
          <path
            d="M 5 0 L 0 0 0 5"
            fill="none"
            stroke="rgba(0, 0, 0, 0.1)"
            stroke-width="1"
          ></path>
        </pattern>
        <pattern id="grid" width="20" height="20" patternUnits="userSpaceOnUse">
          <rect width="100%" height="100%" fill="url(#smallGrid)"></rect>
          <path
            d="M 20 0 L 0 0 0 20"
            fill="none"
            stroke="rgba(0, 0, 0, 0.2)"
            stroke-width="1"
          ></path>
        </pattern>
      </defs>
      <rect width="100%" height="100%" fill="url(#grid)"></rect>
    </svg>
