大家好，本文基于《 MySQL技术内幕：InnoDB存储引擎 第二版 基于mysql 5.6》。文章是对本书中第一章和第二章内容的总结提炼，总结了读者认为比较重要的知识点，方便学习、阅读和回顾。

欢迎大家点赞收藏，后续会对其他章节也进行一些总结和提炼。

一、MySQL 体系结构和存储引擎

MySQL 被设计为一个单进程多线程架构的数据库。

MySQL区别于其他数据库的最重要的一个特点就是其插件式的表存储引擎。

存储引擎是基于表的，而不是数据库。MySQL数据库的核心在于存储引擎。

1.1 InnoDB 存储引擎

  • 支持事务
  • 行锁设计
  • 支持外键
  • 通过多版本并发控制（MVCC）实现高并发性
  • 四种隔离级别
  • next-key locking 避免幻读
  • 提供插入缓冲（insert Buffer）、二次写（double write）、自适应哈希索引（adaptive hash index）、预读（read ahead）等高性能和高可用功能

表中数据的存储，采用了聚集的方式，因此每张表的存储都是按照主键的顺序进行存放。如果没有显式指定主键，会为每一行生成一个6字节的ROWID，并依次作为主键

1.2 MyISAM 存储引擎

不支持事务、表锁设计、支持全文索引，它的缓冲池只缓存索引文件，而不缓存数据文件。

二、InnoDB 存储引擎

第一个完整支持ACID事务的MySQL存储引擎。

2.1 特点

  • 行锁设计
  • 支持MVCC
  • 支持外键
  • 提供一致性非锁定读
  • 支持事务

2.2 后台线程

  • Master Thread：主要负责将缓冲池中的数据异步刷新到磁盘。保证数据的一致性，包括脏页的刷新、合并插入缓冲、UNDO 页的回收等
  • IO Thread：InnoDB 中大量使用了 AIO（Async IO）来处理 IO 请求。IO Thread 主要是负责这些IO请求的回调（call back）处理
  • Purge Thread：Purge Thread 来回收已经使用并分配的 undo 页。在 InnoDB1.1 之前，purge 操作在 Master Thread 中完成，之后到独立的线程中进行，提高性能。 InnoDB1.2 之后，支持多个 Purge Thread，进一步加快 undo 页的回收
  • Page Cleaner Thread：InnoDB1.2.x版本中引入，将之前版本中脏页的刷新操作都放入单独的线程中来完成。目的是减轻 Master Thread 的工作及对于用户查询线程的阻塞。

2.3 内存

InnoDB 存储引擎是基于磁盘存储的，并将其中的记录按照页的方式进行管理。

由于 CPU 和硬盘速度之间的鸿沟，使用缓冲池技术来提高数据库的性能。读写都优先在缓冲之中进行。

  • 读：将从硬盘中读取到的页存放到缓冲中，下次读相同的页先判断缓冲中是否有，有则读，没有则读取硬盘
  • 改：先修改缓冲中的页，然后再以一定频率刷新到磁盘上（Checkpoint机制）

缓冲池中缓存的数据页类型有：索引页、数据页、undo页、插入缓冲、自适应哈希索引、InnoDB存储的所信息、数据字典信息等。InnoDB 1.0.x 版本开始， 允许有多个缓冲池实例，好处是减少数据库内部的资源竞争，增加并发处理能力。

预读失败： 由 IO 操作的特性将未实际使用的数据加载到了 Buffer Pool 中缓存了，但后续却未使用。

缓冲池污染： 可能 SQL 的执行需要扫描大量页数据，为了缓存这些页数据，导致缓冲池中大量热点数据替换出去

缓冲池中页的大小默认为 16KB。

数据库中的缓冲池是通过 LRU（最近最少使用）算法来进行管理的。最频繁使用的在列表前端，最少使用的在列表尾端。 InnoDB 对 LRU 算法进行了一些改进，加入了 midpoint 位置。新读取的页放到 midpoint 位置上，默认配置下该值为 5/8。 midpoint 之前的列表叫做 new 列表，之后的列表叫做 old 列表。new 列表即热点数据。

这样做的目的是为了防止热点数据被刷出。

LRU 列表用来管理已经读取的页。

InnoDB 从 1.0.x 开始支持压缩页功能。将原本16K的页压缩为1K、2K、4K、8K，对于非 16K 的页，通过 unzip LRU 列表管理，LRU 列表的页包含 unzip LRU 列表中的页。对于 unzip LRU 的管理详见 P29。

脏页： LRU 列表中的页被修改了，但是磁盘还没有。

Flush 列表中的页为脏页列表。 脏页既存在于 LRU 列表中，页存在于 Flush 列表中。LRU 列表用来管理缓冲池中页的可用性（用于查询、更新？），Flush 列表用来管理 将页刷新回磁盘，二者互不影响。

InnoDB首先将重做日志信息先放入到重做日志缓冲中，然后以一定频率刷新到重做日志文件。

重做日志缓冲刷新到重做日志文件的时机：

  1. Master Thread 每秒刷新
  2. 每个事务提交时
  3. 重做日志缓冲池剩余空间小于1/2时

2.4 Checkpoint 技术

Checkpoint 所做的事情就是将缓冲池中的脏页刷回磁盘。

为了避免数据丢失，当前事务型数据库系统都普遍采用了 Write Ahead Log 策略。事务提交时，先写重做日志，再写修改页。

主要是为了解决下述问题：

  1. 缩短数据库恢复时间
  2. 缓冲池不够用时，将脏页刷新到磁盘（缓冲池大小有限，数据刷不到磁盘，查询命中率低）
  3. 重做日志不可用时，刷新脏页（Redo 日志大小有限，通过刷新策略可以有效的重复使用文件，不用开辟新空间）

InnoDB 通过 LSN（Log Sequence Number）来标记版。LSN 是 8 字节的数字，其单位是字节，每个页有 LSN，重做日志中也有 LSN， Checkpoint 也有 LSN。

分为两种 Checkpoint

  • Sharp Checkpoint：发生在数据库关闭时将所有的脏页刷新回磁盘。
  • Fuzzy Checkpoint：只刷新一部分脏页，而不是刷新所有的脏页回磁盘。

InnoDB 中可讷讷个发生如下几种情况的Fuzzy Checkpoint：

  • Master Thread Checkpoint：每秒或每十秒的速度刷新一定比例，异步，用户查询线程不会阻塞
  • FLUSH_LRU_LIST Checkpoint：需要保证 LRU 有空闲页可以使用，没有则清除尾端的页，如果尾端的页是脏页则触发。MySQL5.6 版本也就是 InnoDB1.2.x 之后这个检查被放在了一个单独的 Page Cleaner 线程中进行，并且用户可以控制 LRU 列表中可用页的数量
  • Async/Sync Flush Checkpoint：指重做日志文件不可用的情况（重做日志文件空余空间太少）。此时脏页是从脏页列表中选取的。详细情况见P35。
    • 这是为了保证重做日志的循环使用的可用性。要保证空闲空间在 0.3 。
    • 在 InnoDB 1.2.x 版本之前，Async 会阻塞发现问题的用户查询线程；Sync 会阻塞所有用户查询线程。之后，也就是 MySQL 5.6 版本之后，这部分的刷新操作也放入单独的 Page Cleaner Thread 中，故不会阻塞用户查询线程。
  • Dirty Page too much Checkpoint：脏页太多时进行，InnoDB 1.0.x 版本之前，该参数默认为 90 ，之后版本为 75。
    • 目的是为了保证缓冲池中有足够可用的页

2.5 Master Thread 工作方式

2.5.1 InnoDB 1.0.x 版本之前

Master Thread 具有最高的线程优先级别。内部由多个循环组成，主循环（loop）、后台循环（backgroup loop）、刷新循环（flush loop）、暂停循环（suspend loop）。 Master Thread 会根据数据库运行状态在以上循环中切换。

2.5.1.1 Master Thread

大多数的操作在主循环（loop）中。其中由两大部分，每秒钟的操作和每十秒中的操作。

每秒一次的操作如下：

  • 日志缓冲刷新到磁盘，即使这个事务还没有提交（总是）（这就是为什么再大的事务提交的时间也是有限的）
  • 合并插入缓冲（可能，前一秒内发生的IO次数小于5次，即IO压力小，则执行）
  • 至多刷新100个InnoDB的缓冲池中的脏页到磁盘（可能，如果脏页太多，超过配置的阈值，执行）
  • 如果当前没有用户活动，则切换到 background loop（可能）

每十秒一次的操作：

  • 刷新 100个脏页到磁盘（可能，过去 10秒之内磁盘的 IO 小于200次，则执行）
  • 合并至多 5个插入缓冲（总是）
  • 将日志缓冲刷新到磁盘（总是）
  • 删除无用的 Undo 页（总是）（full purge 操作，每次最多尝试收回 20 个 undo 页）
  • 刷新 100个或者 10个脏页到磁盘（总是，脏页比例小于 70，刷新 10脏页，大于 70，刷新 100脏页）
2.5.1.2 background loop

若当前没有用户活动，或者数据库关闭，就会切换到这个循环。

会执行如下操作：

  • 删除无用的 Undo 页（总是）
  • 合并 20 个插入缓冲（总是）
  • 跳回主循环（总是）
  • 不断刷新 100 个页知道符合条件（可讷讷个。跳转到 flush loop 中完成）

若 flush loop 也没有什么可以做了，就切换到 suspend loop，将 Master Thread 挂起。

2.5.2 InnoDB 1.2.x 版本之前

之前的版本，InnoDB 对 IO 是有限制的，在缓冲池向磁盘刷新时做了一定的硬编码（hard coding），对于今天的硬件来说，对磁盘 IO 性能有一定的限制。

改进如下：

  1. InnoDB Plugin（从 InnoDB 1.1.x 版本开始）提供了参数 innodb_io_capacity ，用来表示磁盘 IO 的吞吐量，默认值为 200。
    • 在合并插入缓冲时，合并插入缓冲的数量为 innodb_io_capacity 的 5%
    • 在从缓冲区刷新脏页时，刷新脏页的数量为 innodb_io_capacity。
  2. 从 InnDB 1.0.x 版本开始 innodb_max_dirty_pages_pct 默认值从 90 调到 75。脏页占据总体的 90 太大了。75 既加快了刷新脏页的频率，又能保证磁盘 IO 的负载。
  3. 引入 innodb_adaptive_flushing（自适应地刷新），原来只有脏页的比例大于阈值之后才会刷新，加入这个参数之后，会根据产生重做日志的速度来决定最合适的刷新脏页数量，在小于阈值时，也会刷新一定的脏页。
  4. 之前每次进行 full Purge 时，最多回收 20 个 Undo 页，InnoDB 1.0.x 引入了一个参数，可以动态修改，默认 20。

2.5.2 InnoDB 1.2.x 版本

该版本将刷新脏页的操作，从 Master Thread 分离到一个单独的 Page Cleaner Thread，减轻了 Master Thread 的工作，进一步提高了系统的并发性。

2.6 InnoDB 关键特性

  • 插入缓冲（insert Buffer）
  • 两次写（Double Write）
  • 自适应哈希索引（Adaptive Hash Index）
  • 异步IO（Async IO）
  • 刷新邻接页（Flush Neighbor Page）

2.6.1 插入缓冲

2.6.1.1 Insert Buffer

B+ 树的特性决定了非聚集索引插入的离散性，需要离散的访问非聚集索引页，由于随机读取的存在导致插入操作性能下降。

Insert Buffer 的设计中，对于非聚集索引的插入和更新操作，不是每次都直接插入到索引页中，而是先判断是否在缓存池中，若在，则直接插入； 不在则先放到一个 Insert Buffer 对象中，再以一定的频率和情况进行 Insert Buffer 和辅助索引页子节点的 merge（合并）操作。 这将多个插入合并为一个操作中，大大提高了对于非聚集索引插入的性能。

Insert Buffer 的使用需要同时满足下面两个条件：

  • 索引是辅助索引
  • 索引不是唯一（如果是，则插入需判断唯一性，会造成随机读，则失去意义）

存在一个问题：当写密集时，插入缓冲会占用过多的缓冲池内存，默认最大为 1/2，可以修改配置解决。

2.6.1.2 Change Buffer

在 InnoDB 1.0.x 版本开始引入 Change Buffer，可将其视为 Insert Buffer 的升级版。在这个版本中，对 DML 操作（插入、删除、更新） 都进行缓冲，分别是：Insert Buffer、Delete Buffer、Purge buffer。

跟 Insert Buffer 一样，Change Buffer的适用对象依然是非唯一辅助索引。

从 InnoDB 1.2.x 版本开始，可以通过参数 innodb_change_buffer_max_size 来控制 Change Buffer 最大使用内存的数量，默认值为 25 ，即 1/4 的缓冲池内存空间， 该参数最大有效值是 50。

2.6.1.3 Insert Buffer 的内部实现

Insert Buffer 是一棵 B+ 树。B+ 树就分叶子结点和非叶子结点。

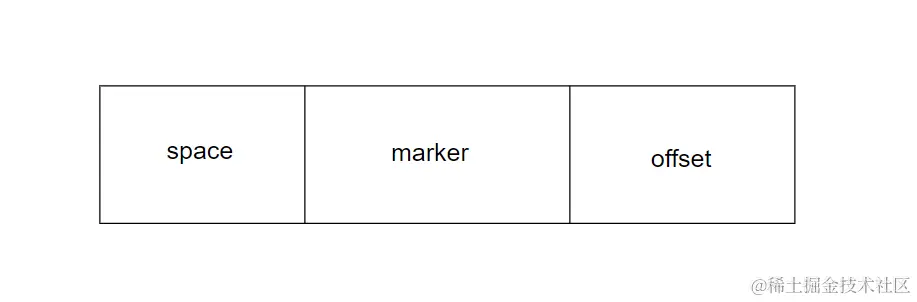

非叶子结点存放的是查询的 search key（键值），构造如图：

非叶子节点

一共占用 9 字节，space 表示待插入记录所在表的表空间id，占 4 字节，marker 占 1 字节，用来兼容老版本的 Insert Buffer。 offset 表示页所在的偏移量，占 4 字节。

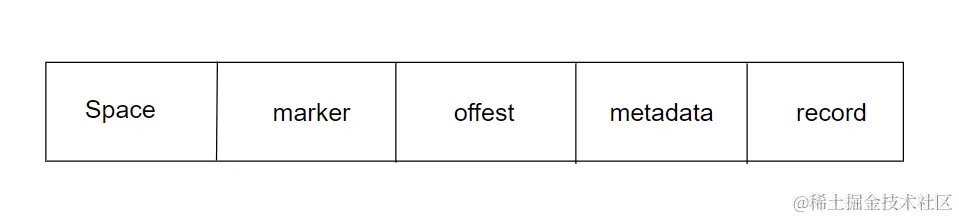

叶子结点结构:

叶子结点

其中 Space、marker、offset 与非叶子结点含义相同，一共占用 9 字节，第四个字段 metadata 占据 4 字节，第五个字段是实际记录。 所以需要额外的 13 字节的开销。

还有一个页类型为 Insert Buffer Bitmap 的页用来标记每个辅助索引页的可用空间。

2.6.1.4 Merge Insert Buffer

何时将 Insert Buffer 合并到真正的辅助索引中呢？

  • 辅助索引页被读取到缓冲池时，此时若Insert Buffer中对应的记录则合并到该辅助索引中。
  • Insert Buffer Bitmap 页追踪到该辅助索引页已无可用空间时（可用空间少于 1/32 时，进行强制合并）
  • Master Thread

2.6.2 两次写

double write 可以提高数据页的可靠性。

部分写失效： 当 InnoDB 正在进行数据写入时，某个页只写了前 4KB，之后就发生了宕机，导致页损坏。

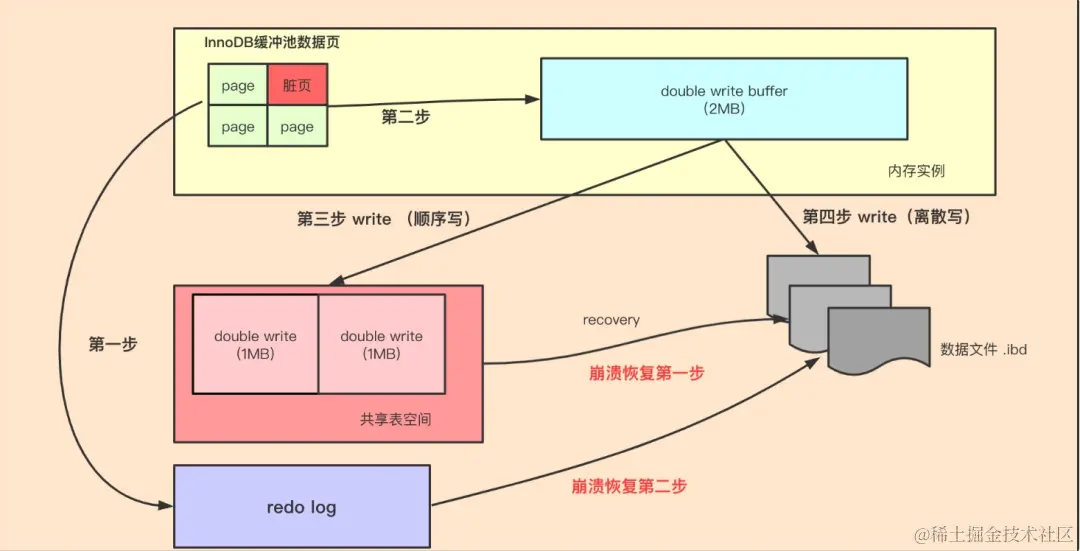

double write 由两部分组成，一部分是内存中的 double write buffer，大小为 2MB，另一部分是屋里磁盘上共享表空间中连续的 128 个页， 大小同样为 2MB。

在对缓冲池的脏页进行刷新时，并不直接写磁盘，而是先通过memcpy函数将脏页先复制到内存中的doublewrite buffer， 之后通过 doublewrite buffer 再分两次，每次 1MB 顺序地写入共享表空间的物理磁盘上，然后马上 调用 fsync 函数，同步磁盘。 doublewrite 是连续的。是顺序写，开销小。完成doublewrite的写入之后，再将doublewrite buffer 中的页也写入各个表空间文件中。 此时的写入是离散的。

注：doublewrite 中存储的是完整的页。

doublewrite

为什么不怕在数据写到共享表空间的 doublewrite 时，发生宕机导致页副本缺失？

doublewrite 是为了解决数据文件本身页损坏导致的数据丢失问题，这种情况单纯靠 redo log 是无法完成修复的，因为本身数据文件在中的页就有问题。 而如果在数据写到共享表空间 doublewrite 时发生宕机，导致 doublewrite 的页损伤，其实是可以通过 redo log 来进行修复的，因为我们 本身的数据文件中的页是完好的，那么直接执行 redo log 进行重写就好了。

2.6.3 自适应哈希索引

哈希的查找时间复杂度是 O(1)，B+ 树的查找次数，取决于 B+ 树的高度，在生产环境中，一般是 3-4 层，故需要查询 3-4 次。

InnoDB 会监控对表上各索引页的查询，如果建立哈希索引会带来性能提升，则建立哈希索引，称之为自适应哈希索引（Adaptive Hash Index，AHI）。

AHI 通过缓冲池的 B+ 树页结构而来，建立速度很快，而且不需要对整张表结构建哈希索引。

InnoDB 会自动根据访问频率和模式来自动为某些热点页建立哈希索引。

  • 对这个页的连续访问模式必须一样，访问模式一样，也就是查询条件一样。
  • 以该模式访问了 100 次
  • 页通过该模式访问了 N 次，其中 N= 页中记录 * 1/16

哈希索引只能用来搜索等值的查询，其他查找类型，如范围查询是不能使用哈希索引的。

2.6.4 异步 IO

与 AIO 对应的是 Sync IO，每进行一次 IO 操作，都需要等待此次操作结束才能继续接下来的操作。

当全部 IO 请求发送完毕后，等待所有 IO 操作的完成，这就是 AIO。

AIO 的另一个优势是可以进行 IO Merge 操作，也就是将多个 IO 合并为一个 IO，这样可以提高 IOPS 性能。

假如用户需要访问三个连续的页，同步 IO 需要运行 3 次 IO 操作，而 AIO 会判断这三个页是连续的，而只读取一次，全部读取。

InnoDB 1.1.x 之前，AIO 通过 InnoDB 中的代码模拟实现，之后提供了内核级别 AIO 的支持，称为 Native AIO。

2.6.5 刷新邻接页（Flush Neighbor Page）

工作原理：当刷新一个脏页时，如果该页所在区的页是脏页，则会一起进行刷新，好处就是可以通过 AIO 将多个 IO 操作合并为一个，提高性能。

该工作机制在传统机械硬盘下有着显著的优势，但是对于固态硬盘有着超高 IOPS 性能的磁盘，则建议将该功能关闭。
