shader入门教程一

Sam哥
3,430 阅读3分钟

Shader（着色器）是一种在计算机图形学中用于处理图形渲染的程序，它们运行在图形处理单元（GPU）上，通常用于定义绘制或变换图形的方式。Shader主要分为两类：顶点着色器（Vertex Shader）和片元着色器（Fragment Shader）。这两者一起工作以完成图形渲染的过程。

现在你需要绘制一个带颜色的正方体。


你可能也会像我一样，先画出轮廓结构，再对每个面进行上色处理。实际上shader也是这个过程：

顶点着色器负责轮廓的绘制，主要是确定轮廓在空间中的位置信息
片元着色器负责给轮廓加上颜色


先从简单的二维平面着手，例如我们现在需要绘制一个长 200 ，宽 200 的蓝色正方形。先准备一块画布

<div class="grid">
    <canvas id="app" width="1000" height="700"></canvas>
</div>

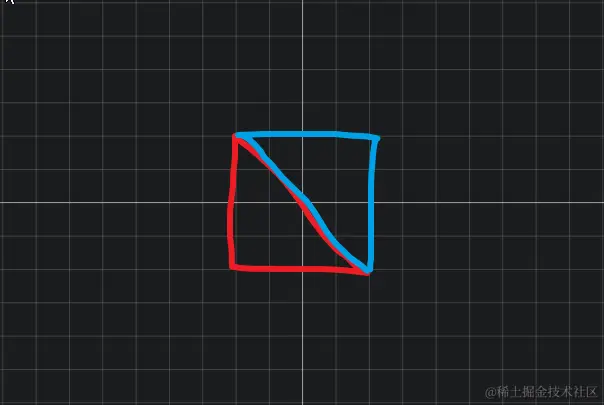

顶点着色器只能绘制点，线条和三角形。任何图形，包括我们看到的三维图形都是由这三个要素构成。所以绘制一个正方形的话，我们可以需要使用两个三角形进行拼接而成。


// 创建顶点着色器
var vertexShader = gl.createShader(gl.VERTEX_SHADER);
gl.shaderSource(vertexShader, `
        precision mediump float;
        attribute vec2 a_Position;
        void main(){
                gl_Position = vec4(a_Position,0.0, 1.0);
        }
`);
gl.compileShader(vertexShader);

// 创建片元着色器
var fragmentShader = gl.createShader(gl.FRAGMENT_SHADER);
gl.shaderSource(fragmentShader, `
        precision mediump float;
        void main(){
            gl_FragColor = vec4(0.0,0.0,1.0,1.0);
        }
`);
gl.compileShader(fragmentShader);

// 创建程序
var program = gl.createProgram();
//将顶点着色器挂载在着色器程序上。
gl.attachShader(program, vertexShader);
//将片元着色器挂载在着色器程序上。
gl.attachShader(program, fragmentShader);
//链接着色器程序
gl.linkProgram(program);
gl.useProgram(program);

const buffer = gl.createBuffer()
// 通过类型化数组来传递数据给webgl
const data = new Float32Array([
    -200/500,200/350,
    -200/500,-200/350,
    200/500,-200/350,
    -200/500,200/350,
    200/500,200/350,
    200/500,-200/350,
])
gl.bindBuffer(gl.ARRAY_BUFFER,buffer)
gl.bufferData(gl.ARRAY_BUFFER,data,gl.STATIC_DRAW)
const a_position_pointer = gl.getAttribLocation(program,'a_Position')
gl.vertexAttribPointer(a_position_pointer,2,gl.FLOAT,false,8,0)
gl.enableVertexAttribArray(a_position_pointer)
// 绘制三角形
gl.drawArrays(gl.TRIANGLES,0,6)

第34行 使用了Float32Array来定义了2个三角形的顶点,并传递给7行代码的顶点着色器。

gl_Position = vec4(a_Position,0.0, 1.0);

注意在 shader 中关于位置，只接受[-1,1]的范围，例如画布宽度为1000，在shader中你要定义 100 的单位长度，则需要改为 0.1

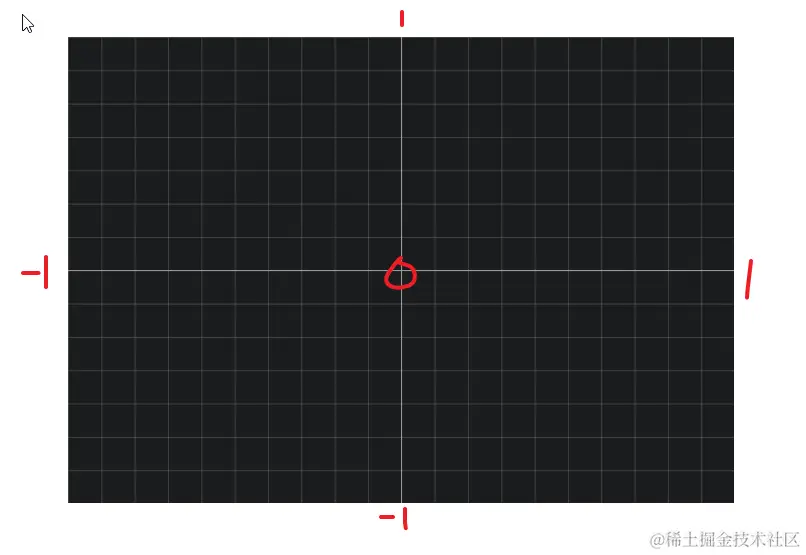

shader中的坐标参考： image.png

此时，在 canvas 中已经存在2个三角形组成的图形轮廓了，接下来就是给图形上色，即片元着色器的作用了。片元，可以理解为屏幕的每一个像素，每个像素都是一个单独的个体，都会同时执行第17行代码：

gl_FragColor = vec4(0.0,0.0,1.0,1.0);

这句代码相当于告诉每个片元，你把你自己这个像素点渲染成蓝色吧。

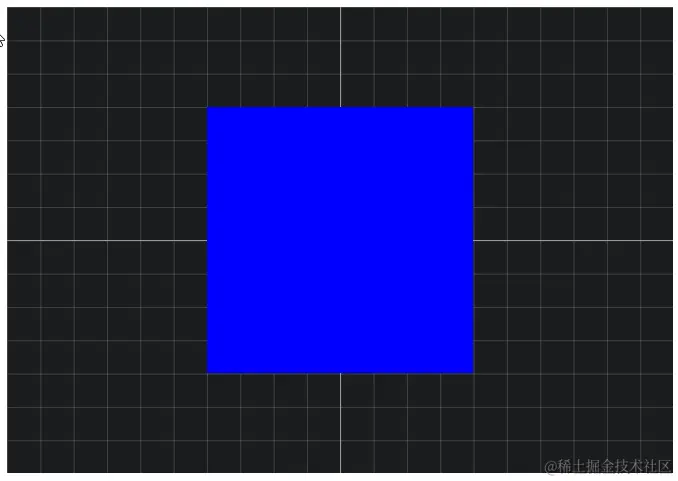

渲染结果： image.png

有两点需要关注：

  1. 没有落在顶点着色器区域内的片元不会渲染。例如1000，700这个位置不在轮廓内，所以片元着色器会忽略。
  2. 每个片元着色器都会并行同时执行一遍上述代码，注意是同时，这也是 webgl 比canvas 2d 性能高的原因,在canvas 2d内我们需要for循环去遍历每隔元素。而shader是同时执行。

我们改一下片元着色器代码部分：

void main(){
    if(gl_FragCoord.x>500.0){
        gl_FragColor = vec4(0.0,0.0,1.0,1.0);
    }else{
        gl_FragColor = vec4(1.0,0.0,0.0,1.0);
    }

}

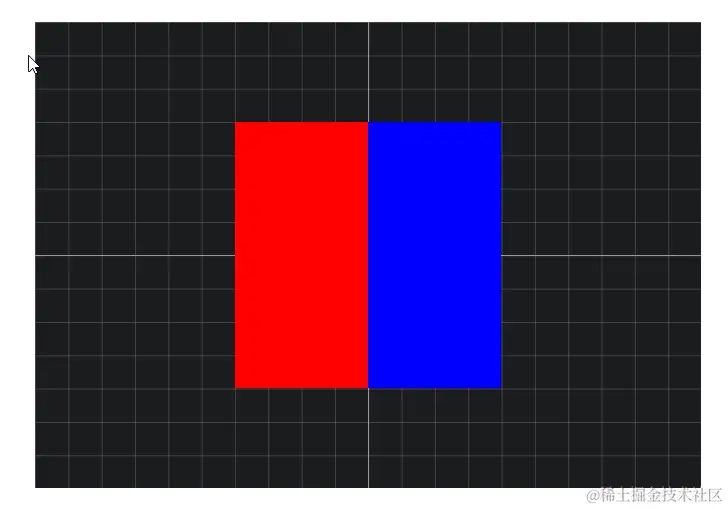

gl_FragCoord 是shader提供的内置变量,gl_FragCoord.x 代表当前片元所处的水平位置。当水平位置大于500的片元会渲染成蓝色，否则渲染成红色。

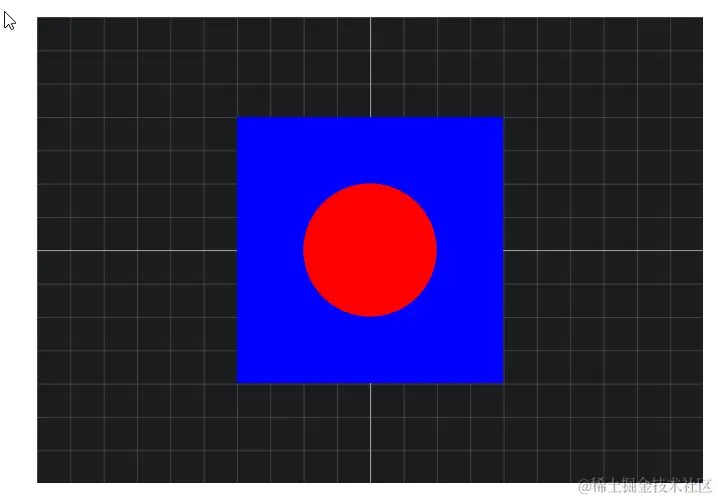

有了 gl_FragCoord变量提供的动态变量，图形绘制有了更多可能，例如绘制圆形

void main(){
       if((gl_FragCoord.x-500.0)*(gl_FragCoord.x-500.0) + (gl_FragCoord.y-350.0)*(gl_FragCoord.y-350.0) > 10000.0 ){
        gl_FragColor = vec4(0.0,0.0,1.0,1.0);
    }else{
        gl_FragColor = vec4(1.0,0.0,0.0,1.0);
    }
}


本节主要是对 shader 熟悉顶点着色器和片元着色器的概念作用有个简单认识，下节主要讲解shader的语法以及变量。

完整代码：

本节完
