一、jsPDF介绍？
-
jsPDF 是一个基于 HTML5 的客户端解决方案，用于在客户端 JavaScript 中生成 PDF 的库。
-
jsPDF 使用简单，只要引入 jsPDF 库，然后调用内置的方法就可以了。
-
jsPDF 支持的格式丰富：文本、数字、图形、图片，并且我们还可以自由地编辑标题或者其它类型元素。
-
优点：生成的图片清晰度高，放大缩小不会模糊
二、官网地址
三、基本用法
- 安装过程跳过，具体安装方式看官网介绍，懂得都懂。。。
- 页面引入jsPDF
- 创建pdf实例
let doc = new JsPDF({
orientation: 'l', // 横版
unit: 'pt',
format: 'a4',
precision: '12',
putOnlyUsedFonts: false,
floatPrecision: "smart" // default is 16
})
doc.text(200, 550, '123-遮蔽角图')
let pdfName = 'pdf文件名.pdf'
doc.save(pdfName)
注意事项
-
中文乱码问题
如果按照上述示例直接使用jspdf导出有中文文本的PDF，会发现有乱码的情况，这是因为jspdf默认情况下不支持中文字符集。我们可以通过添加中文字体库，来解决乱码问题。步骤如下：
- 下载中文字体

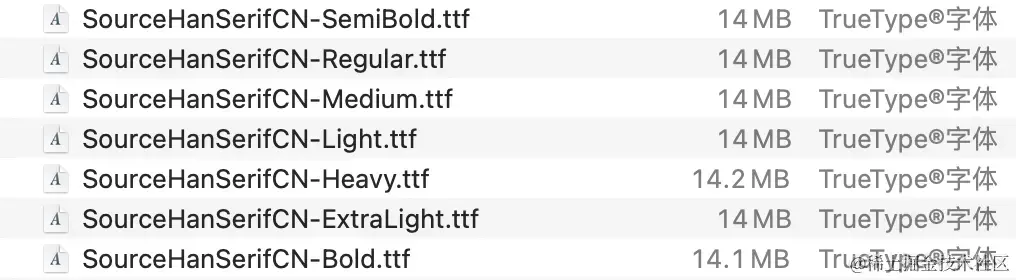

1.方式一：下载地址: https://github.com/Pal3love/Source-Han-TrueType/releases。

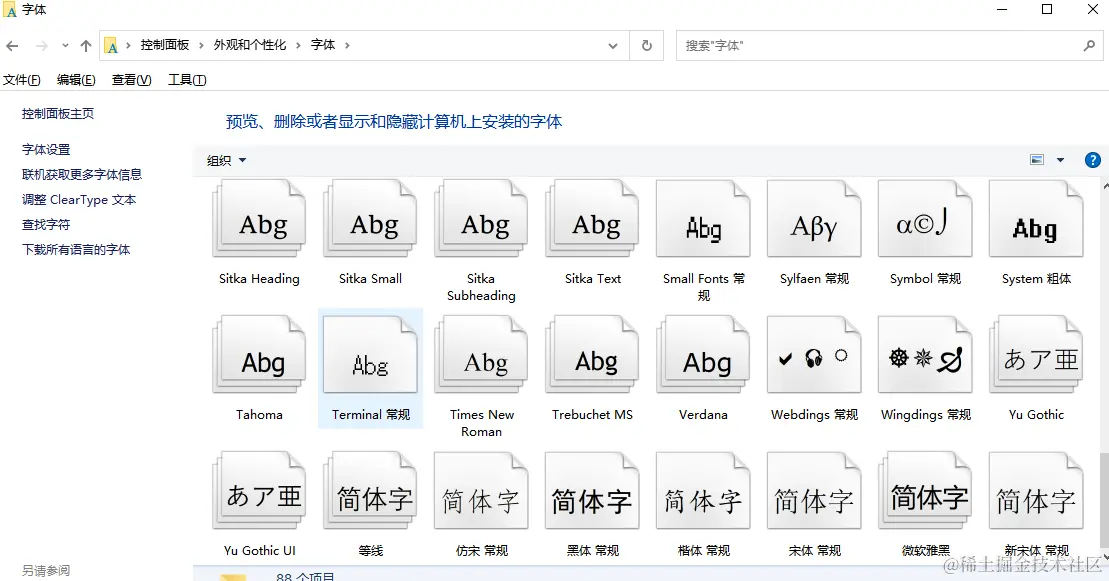

2.方式二：下载Windows系统自带的字体

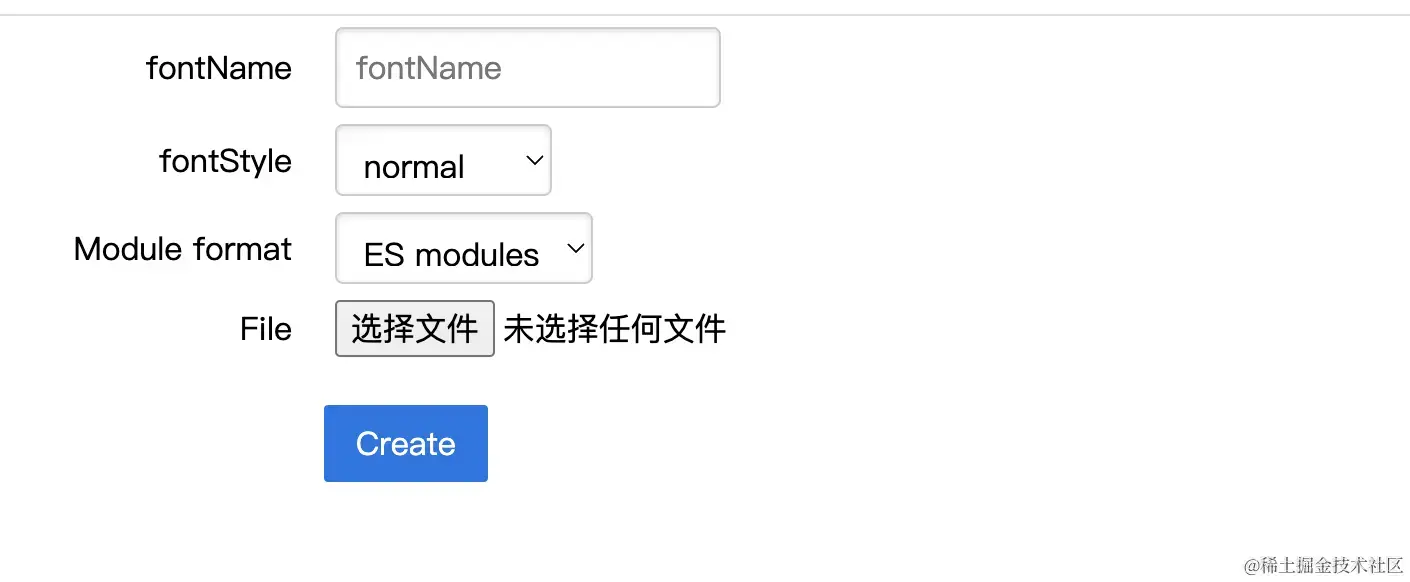

- 转换字体，打开jspdf提供的在线字体转化网站:
https://rawgit.com/MrRio/jsPDF/master/fontconverter/fontconverter.html。选择我们下载好的字体文件，不同的字体样式，选择不同的fontStyle。然后将转换后的文件扔到我们的项目下，并在使用的地方进行引用。
生成高清图的核心代码
import JsPDF from 'jspdf'
// 引入转换后的字体文件
import "@/assets/jspdf_font/simhei-normal"
// 遮蔽角图下载
function downloadImg() {
// 根据A4纸尺寸是210毫米×297毫米，而1英寸=2.54厘米，我们可以得出当分辨率是多少像素时，得出A4纸大小尺寸为多少毫米。如下是我们较长用到的规格尺寸：
// 当分辨率是72像素/英寸时，A4纸像素长宽分别是842×595;
// 当分辨率是120像素/英寸时，A4纸像素长宽分别是2105×1487;
// 当分辨率是150像素/英寸时，A4纸像素长宽分别是1754×1240;
// 当分辨率是300像素/英寸时，A4纸像素长宽分别是3508×2479;
let list = props.shieldAngleList
let stationInfo = props.stationInfo
let stationName = stationInfo.name // 站名
let height = Number(stationInfo.height - stationInfo.altitude).toString()
height = height.indexOf('.') !== -1 ? parseFloat(height).toFixed(1) : height // 天线架高
let longitude = stationInfo.longitude // 经度
let latitude = stationInfo.latitude // 纬度
let altitude = stationInfo.altitude // 海拔高度
let maxRange = stationInfo.maxRange // 探测距离
let doc = new JsPDF({
orientation: 'l', // 横版
unit: 'pt',
format: 'a4',
precision: '12',
putOnlyUsedFonts: false,
floatPrecision: "smart" // default is 16
})
//添加并设置字体
doc.setFont('simhei')
doc.setFontSize(20)
// 站点信息
doc.text(560, 300, '候选站址：' + stationName)
doc.text(560, 330, '经 度：' + longitude + '°')
doc.text(560, 360, '纬 度：' + latitude + '°')
doc.text(560, 390, '海拔高度：' + altitude + 'm')
doc.text(560, 420, '天线架高：' + height + 'm')
doc.text(560, 450, '探测距离：' + maxRange + 'Km')
// 方向
doc.text(295, 30, 'N')
doc.text(530, 265, 'E')
doc.text(295, 500, 'S')
doc.text(60, 265, 'W')
// 0-5
doc.text(330, 258, '5')
doc.text(370, 258, '4')
doc.text(405, 258, '3')
doc.text(440, 258, '2')
doc.text(475, 258, '1')
doc.text(510, 258, '0')
//修改线条粗细
doc.setLineWidth(1);
doc.rect(80, 40, 440, 440) // 矩形
doc.circle(300, 260, 35) // 圆1
doc.circle(300, 260, 75) // 圆2
doc.circle(300, 260, 110) // 圆3
doc.circle(300, 260, 145) // 圆4
doc.circle(300, 260, 180) // 圆5
doc.circle(300, 260, 215) // 圆6
doc.line(300, 45, 300, 475) // 竖线
doc.line(85, 260, 515, 260) // 横线
doc.line(486.2, 152.5, 113.8, 367.5)
doc.line(407.5, 73.8, 192.5, 446.2)
doc.line(192.5, 73.8, 407.5, 446.2)
doc.line(113.8, 152.5, 486.2, 367.5)
doc.setFontSize(30)
doc.text(200, 550, stationName + '-遮蔽角图')
//修改线条颜色
doc.setDrawColor(0, 0, 255);
let points = pointList.value
for (let i = 0; i < 360; i++) {
if (i == 359) {
doc.line(points[i][0], points[i][1], points[0][0], points[0][1])
} else {
doc.line(points[i][0], points[i][1], points[i + 1][0], points[i + 1][1])
}
}
let pdfName = stationName + '遮蔽角图_架高' + height + 'm.pdf'
doc.save(pdfName)
}
let pointList = ref([])
// 计算360个点坐标
function gtest() {
let data = dataList.value
// console.log('计算360个点坐标', data)
// 0-1之间实际像素为35
let a0 = 35
let r = 215
// 圆心坐标(300, 260)
// 以圆心坐标(0, 0) R=215 计算点坐标数据
// 因为页面以左上角（0, 0）开始进行像素绘制，所以各个象限需要改变正负号
let pointData = [] // 计算点坐标数据
for (let i = 0; i < 360; i++) {
if (i == 0) {
// 正北方向
let ir0 = r - data[i].shieldAngle * a0
let p0 = [0, -ir0]
pointData.push(p0)
} else if (i > 0 && i < 90) {
// 第一象限
let ir = r - data[i].shieldAngle * a0
let x = side_length(i, ir).opposite_side
let y = side_length(i, ir).adjacent_side
let p = [x, -y]
pointData.push(p)
} else if (i == 90) {
// 正东方向
let ir1 = r - data[i].shieldAngle * a0
let p1 = [ir1, 0]
pointData.push(p1)
} else if (i > 90 && i < 180) {
// 第四象限
let ir = r - data[i].shieldAngle * a0
let x = side_length(i - 90, ir).adjacent_side
let y = side_length(i - 90, ir).opposite_side
let p = [x, y]
pointData.push(p)
} else if (i == 180) {
// 正南方向
let ir2 = r - data[i].shieldAngle * a0
let p2 = [0, ir2]
pointData.push(p2)
} else if (i > 180 && i < 270) {
// 第三象限
let ir = r - data[i].shieldAngle * a0
let x = side_length(i - 180, ir).opposite_side
let y = side_length(i - 180, ir).adjacent_side
let p = [-x, y]
pointData.push(p)
} else if (i == 270) {
// 正西方向
let ir3 = r - data[i].shieldAngle * a0
let p3 = [-ir3, 0]
pointData.push(p3)
} else if (i > 270 && i < 360) {
// 第二象限
let ir = r - data[i].shieldAngle * a0
let x = side_length(i - 270, ir).adjacent_side
let y = side_length(i - 270, ir).opposite_side
let p = [-x, -y]
pointData.push(p)
}
}
// console.log('计算的点坐标数据pointData', pointData)
// 根据实际偏移计算正确坐标
pointList.value = pointData.map(item => {
return [item[0] + 300, item[1] + 260]
})
console.log('计算的点坐标数据pointList.v', pointList.value)
}
//已知直角三角形的斜角度数和斜边长度，求邻边和对边的长度
// side_length(斜角度,斜边长)
function side_length(angle, long) {
//获得弧度
var radian = ((2 * Math.PI) / 360) * angle;
return {
opposite_side: Math.sin(radian) * long, //斜角对边长度
adjacent_side: Math.cos(radian) * long //斜角邻边长度
};
}

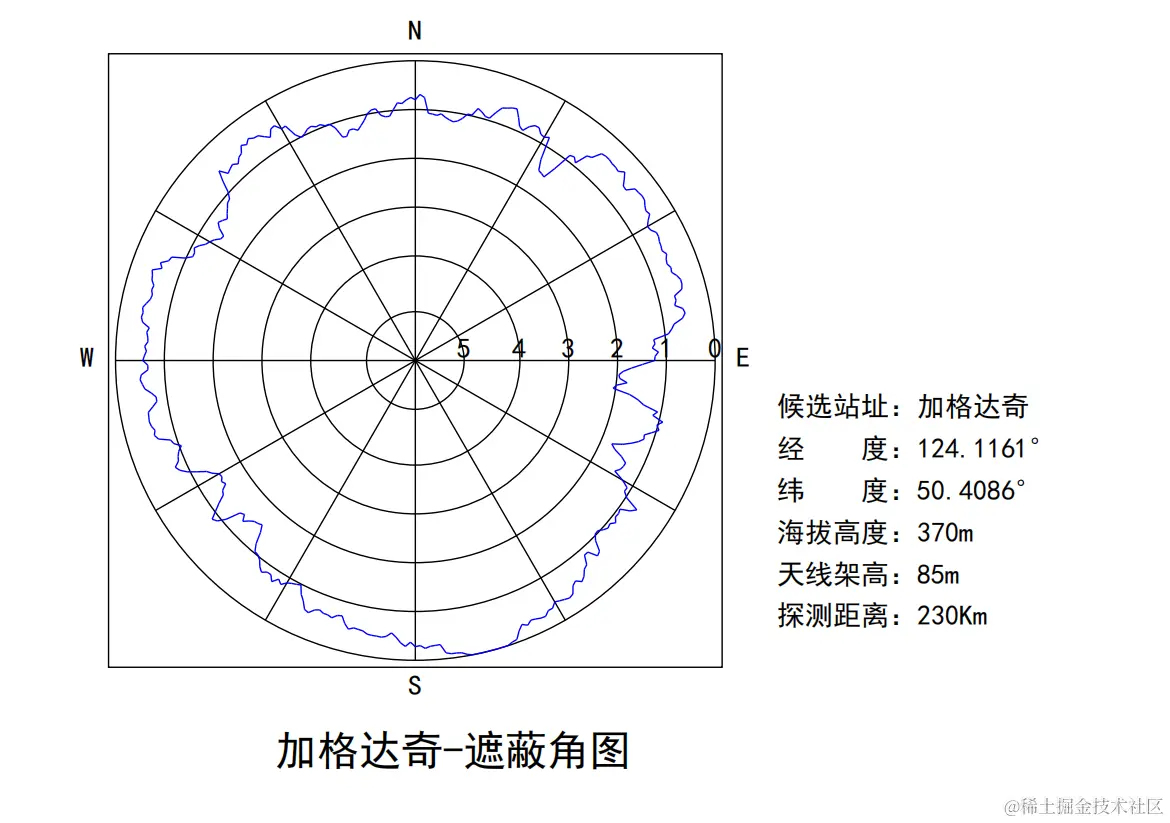

成功图片如下
