前言
Android 开发指导中有这样一条建议：
谨慎使用 Alpha
当您使用setAlpha()、AlphaAnimation或ObjectAnimator将视图设置为半透明时，该视图会在屏幕外缓冲区渲染，导致所需的填充率翻倍。在超大视图上应用 Alpha 时，请考虑将视图的层类型设置为LAYER_TYPE_HARDWARE。
在Android中，关于Alpha透明度的绘制是比较耗时的，一个主要的原因是Alpha图层绘制需要进行两次绘制：
- 第一次是创建硬件缓冲区，然后绘制不透明的画面
- 第二次是对alpha通道的颜色进行混合，丢弃硬件缓冲区的是不透明画面
为什么要这么做呢？主要原因是绘制时，多层View叠加渲染会导致非透明度叠加，进而导致靠近底层的绘制越来越模糊，为了解决此类问题，Android需要对视图进行混合，而不是简单的叠加。
如下图所示，左侧是Android混合优化的效果，右侧是叠加的效果：
解决办法
其实在Android 官方的指导中，提供了一些方案，详细见《减少过度绘制》，同时对alpha绘制提出了优化建议，就是使用缓冲区，参考视频：《透明度绘制的隐形成本》
减少alpha绘制
在屏幕上渲染透明像素，即所谓的透明度渲染，是导致过度绘制的重要因素。
在普通的过度绘制中，系统会在已绘制的现有像素上绘制不透明的像素，从而将其完全遮盖，与此不同的是，透明对象需要先绘制现有的像素，以便达到正确的混合效果。
诸如透明动画、淡出和阴影之类的视觉效果都会涉及某种透明度，因此有可能导致严重的过度绘制。您可以减少要渲染的透明对象的数量，以此来改善这些情况下的过度绘制。例如，如需获得灰色文本，您可以在 TextView中绘制黑色文本，再为其设置一个半透明的透明度值。但是，您可以通过用灰色绘制文本来获得同样的效果，而且能够提升性能。
总结一下： 你可以使用color#argb设置透明色值去绘制，而不是使用View#setAlpha，以此减少alpha绘制范围。
复写hasOverlappingRendering
对于明确不需要剔除叠加效果的View，即便是存在半透明效果的情况下，直接让其返回false，通知渲染器不需要叠渲染，因此也不会进行混合渲染。这种方式直接告诉渲染器不进行混合，因此不会创建硬件缓冲区。
class MyView extends View {
@Override
public boolean hasOverlappingRendering() {
return false;
}
}
适用于两种情况：
- View不存在叠加，只有一层View存在color或者drawable的情况
- View存在叠加，但是顶部View是非透明的，底部就可以不叠加渲染，典型的就是CardView阴影部分

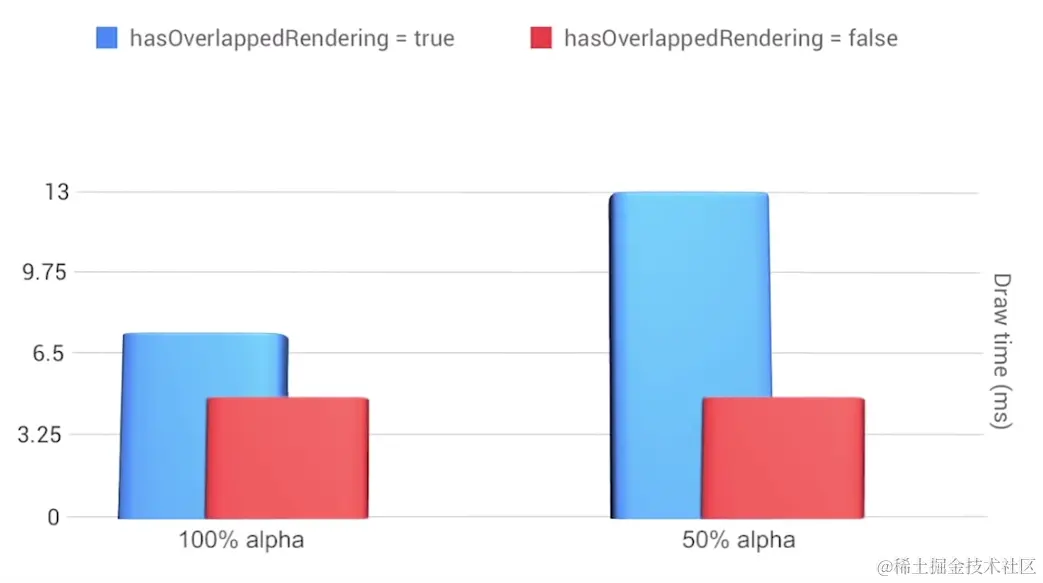

下面是绘制性能对比，当然你得取舍，如果没有View层级重叠问题，这个还是可以考虑的。
使用缓冲
前面提到过，为了提出非透明度叠加效果，Android团队做了优化，但这个过程中，非透明的像素缓冲绘制完直接丢弃了，原因是因为基于有限的条件，无法知晓后续是不是需要此内存的数据，因此直接释放了内存，显然是明智的做法。但是，这种丢弃显然会引发内存抖动问题，因为一旦触发绘制，就需要重新申请内存。
官方提供的建议是使用下面方式优化
View#setLayerType(View.LAYER_TYPE_HARDWARE, null)
注意事项
这里我们补充一下关于View#setLayerType，此方法可以接受三种类型LAYER_TYPE_SOFTWARE、LAYER_TYPE_HARDWARE、LAYER_TYPE_NONE，对于前两者，都是创建相应的缓冲区，而LAYER_TYPE_NONE仅仅是销毁缓冲区。
- 注意1： setLayerType可以开启硬件加速的是一个错误的理解，因为硬件加速在View绘制前的Activity中就已经标记好了。setLayerType(LAYER_TYPE_HARDWARE,null) 相当于在此基础上创建了个缓冲区 (FBO)。
- 注意2：setLayerType(LAYER_TYPE_SOFTWARE,null) 关闭硬件缓冲区的理解是副作用引发的，其创建软件缓冲区（Bitmap)的时候，恰好规避了硬件绘制，因为LAYER_TYPE_SOFTWARE会让子View节点共享Canvas，从而达到图像合成。
官方参考代码
其实任何动画都可以优化，特别是对于alpha、rotation动画
view.setLayerType(View.LAYER_TYPE_HARDWARE, null);
ObjectAnimator animator = ObjectAnimator.ofFloat(view, "rotationY", 180);
animator.addListener(new AnimatorListenerAdapter() {
@Override
public void onAnimationEnd(Animator animation) {
view.setLayerType(View.LAYER_TYPE_NONE, null);
}
});
animator.start();
同样，Android中也提供了绘制方法
ViewPropertyAnimator.alpha(0.0f).withLayer();
但是通用性上来说还有些差，此外对于AnimatorSet可能产生大量重复方法，有没有更加方便的方法呢，我们的突破点在AnimatorListener这里，我们利用动画的生命周期方法进行设置会更加方便。
public void addListener(AnimatorListener listener) {
if (mListeners == null) {
mListeners = new ArrayList<AnimatorListener>();
}
mListeners.add(listener);
}
接下来我们对alpha动画进行优化
当然，这里有个重要的方法，就是查找是否包含alpha动画
static boolean shouldRunOnHWLayer(View v, Animator anim) {
if (Build.VERSION.SDK_INT <= Build.VERSION_CODES.KITKAT || v == null || anim == null) {
return false;
}
boolean shouldRunOnHWLayer = v.getLayerType() == View.LAYER_TYPE_NONE
&& v.hasOverlappingRendering()
&& modifiesAlpha(anim);
return shouldRunOnHWLayer;
}
接着，我们在onAnimationStart和onAnimationEnd中调用此方法
@Override
public void onAnimationStart(Animator animation) {
mShouldRunOnHWLayer = shouldRunOnHWLayer(mView, animation);
if (mShouldRunOnHWLayer) {
oldLayerType = mView.getLayerType();
MLog.d(TAG,"onAnimationStart post");
View targetView = mView;
targetView.setLayerType(View.LAYER_TYPE_HARDWARE, null);
}
}
@Override
public void onAnimationEnd(Animator animation) {
if (mShouldRunOnHWLayer) {
MLog.d(TAG,"onAnimationEnd post");
View targetView = mView;
targetView.setLayerType(oldLayerType, null);
}
mView = null;
animation.removeListener(this);
}
使用方式方式也很简单
AnimatorSet animatorSet = new AnimatorSet();
animatorSet.playSequentially(rotatioOpen,alphaHide,rotatioClose,alphaShow);
return AnimatorOptimizer.optimize(animatorSet,v);
这样就结束了，然而，这个优化还不够完美，在一些设备上，会造成libhwui中出现SEGV_MAPERR，而我们知道，SEGV_MAPERR一般类似java中的空指针，如何避免这个问题呢？我们先来看看问题。
libhwui Crash
很显然，这个优化是有副作用的，在上线之后陆陆续续收到一些libhwui中的crash问题的，经过一些测试发现是setLayerType引发的。
signal 11 (SIGSEGV), code 1 (SEGV_MAPERR)
#02 pc 00015d7d /system/lib/libhwui.so [armeabi-v7a]
#03 pc 00014517 /system/lib/libhwui.so [armeabi-v7a]
#04 pc 0001440b /system/lib/libhwui.so [armeabi-v7a]
#05 pc 0001d133 /system/lib/libhwui.so [armeabi-v7a]
#06 pc 000679c5 /system/lib/libandroid_runtime.so [armeabi-v7a]
#07 pc 0002054c /system/lib/libdvm.so (dvmPlatformInvoke +112) [armeabi-v7a]
#08 pc 0005132f /system/lib/libdvm.so (dvmCallJNIMethod(unsigned int const*, JValue*, Method const*, Thread*) +398) [armeabi-v7a]
#09 pc 000299e0 /system/lib/libdvm.so [armeabi-v7a]
#10 pc 00030f48 /system/lib/libdvm.so (dvmMterpStd(Thread*) +76) [armeabi-v7a]
#11 pc 0002e5e0 /system/lib/libdvm.so (dvmInterpret(Thread*, Method const*, JValue*) +184) [armeabi-v7a]
#12 pc 00063af9 /system/lib/libdvm.so (dvmInvokeMethod(Object*, Method const*, ArrayObject*, ArrayObject*, ClassObject*, bool) +392) [armeabi-v7a]
#13 pc 0006ba1f /system/lib/libdvm.so [armeabi-v7a]
#14 pc 000299e0 /system/lib/libdvm.so [armeabi-v7a]
#15 pc 00030f48 /system/lib/libdvm.so (dvmMterpStd(Thread*) +76) [armeabi-v7a]
#16 pc 0002e5e0 /system/lib/libdvm.so (dvmInterpret(Thread*, Method const*, JValue*) +184) [armeabi-v7a]
#17 pc 00063815 /system/lib/libdvm.so (dvmCallMethodV(Thread*, Method const*, Object*, bool, JValue*, std::__va_list) +336) [armeabi-v7a]
#18 pc 0004cf17 /system/lib/libdvm.so [armeabi-v7a]
#19 pc 0004dfcf /system/lib/libandroid_runtime.so [armeabi-v7a]
#20 pc 0004ed27 /system/lib/libandroid_runtime.so (android::AndroidRuntime::start(char const*, char const*) +354) [armeabi-v7a]
#21 pc 0000109b /system/bin/app_process
#22 pc 0000e563 /system/lib/libc.so (__libc_init +50) [armeabi-v7a]
#23 pc 00000db0 /system/bin/app_process
java:
android.view.GLES20Canvas.nDrawDisplayList(Native Method)
android.view.GLES20Canvas.drawDisplayList(GLES20Canvas.java:420)
android.view.HardwareRenderer$GlRenderer.drawDisplayList(HardwareRenderer.java:1646)
具体原因很难分析出来，但是，在stackoverflow中有个解决的方法，就是保证在View attachedToWindow之后进行setLayerType操作，他是怎么做的呢？
同样还是在 onAnimationStart和onAnimatonEnd中进行优化的，就是在View#post方法中执行setLayerType，上线后这种问题下降到正常水平。
实际上ViewPropertyAnimator.alpha(0.0f).withLayer();中也做了类似的优化，但是，在onAnimationEnd中却没有这样做，为了保险起见，建议onAnimationStart和onAnimationEnd两者都做post逻辑。
至于为什么crash，目前没有定位到，主要是发生在线上版本，但是如果我们从Choreographer和View#post的角度观察，猜测和View RenderNode Layer 被detatchFromWindow后，底层的调用关闭方法时，发现RenderNode相关变量已经释放了，从而导致类似NullPointerException的Native Crash。
这里我们对比下两种调用的区别。
关于choreographer和view#post
我们知道，动画的执行都是通过choreographer实现的，同样包括补间动画，但是这也使得choreographer能够在脱离View生命周期的情况下正常执行，如ValueAnimator的使用。为了简单起见，我们换个对比方式，View#postAnimation和View#post
- 前者和动画的更新原理一样，都是通过choreographer驱动，后者是通过Handler驱动
- 前者脱离View生命周期依然可以执行，后者会停止执行，并缓冲仍未到TaskQueue中
很显然，View#postAnimation的执行可能在View被添加前和移除后都能执行，显然由此引发了不安全问题。而动画也是类似的情况。
完整代码
下面是本篇封装的完整代码，我们需要首先判断是否存在alpha动画，有的话加一个监听器，然后在动画开始时设置硬件缓冲，结束时关闭缓冲。
public class AnimatorOptimizer {
private static final String TAG = "AnimatorOptimizer";
public static <T extends Animator> T optimize(T animator, View view) {
if(shouldRunOnHWLayer(view,animator)) {
animator.addListener(new AnimatorOnHWLayerIfNeededListener(view));
}
return animator;
}
static class AnimatorOnHWLayerIfNeededListener extends AnimatorListenerAdapter {
private boolean mShouldRunOnHWLayer = false;
private View mView;
private int oldLayerType;
public AnimatorOnHWLayerIfNeededListener(final View v) {
if (v == null) {
return;
}
mView = v;
}
@Override
public void onAnimationStart(Animator animation) {
mShouldRunOnHWLayer = shouldRunOnHWLayer(mView, animation);
if (mShouldRunOnHWLayer) {
oldLayerType = mView.getLayerType();
MLog.d(TAG,"onAnimationStart post");
View targetView = mView;
mView.post(new Runnable() {
@Override
public void run() {
SLog.d(TAG,"onAnimationStart");
targetView.setLayerType(View.LAYER_TYPE_HARDWARE, null);
}
});
}
}
@Override
public void onAnimationEnd(Animator animation) {
if (mShouldRunOnHWLayer) {
MLog.d(TAG,"onAnimationEnd post");
View targetView = mView;
mView.post(new Runnable() {
@Override
public void run() {
SLog.d(TAG,"onAnimationEnd");
targetView.setLayerType(oldLayerType, null);
}
});
}
mView = null;
animation.removeListener(this);
}
}
static boolean shouldRunOnHWLayer(View v, Animator anim) {
if (Build.VERSION.SDK_INT <= Build.VERSION_CODES.KITKAT || v == null || anim == null) {
return false;
}
boolean shouldRunOnHWLayer = v.getLayerType() == View.LAYER_TYPE_NONE
&& v.hasOverlappingRendering()
&& modifiesAlpha(anim);
return shouldRunOnHWLayer;
}
static boolean modifiesAlpha(Animator anim) {
if (anim == null) {
return false;
}
if (anim instanceof ValueAnimator) {
ValueAnimator valueAnim = (ValueAnimator) anim;
PropertyValuesHolder[] values = valueAnim.getValues();
for (int i = 0; i < values.length; i++) {
if (("alpha").equals(values[i].getPropertyName())) {
return true;
}
}
} else if (anim instanceof AnimatorSet) {
List<Animator> animList = ((AnimatorSet) anim).getChildAnimations();
for (int i = 0; i < animList.size(); i++) {
if (modifiesAlpha(animList.get(i))) {
return true;
}
}
}
return false;
}
}
总结
本篇就到这里了，动画问题一直是个大问题，在低端设备上会放大的很明显，我们常用的手段主要如下：
- 动画合并计算
- 减少绘制区域
- 减少过度绘制
- 利用SurfaceView或者GLSurfaceView渲染
- 异步解码
- Bitmap 复用
本篇是对特定动画的优化，上一篇的《同频共帧》 是减少对称动画绘制区域最有效的方案，希望本篇对大家有所帮助。
