系统设计面试：卷1 第十章:设计一个通知系统

Myboolean
434 阅读13分钟

近年来，通知系统已经成为许多应用程序中非常流行的功能。通知向用户提供重要信息，如突发新闻、产品更新、事件、产品等。它已经成为我们日常生活中不可或缺的一部分。

在本章中，你将设计一个通知系统。

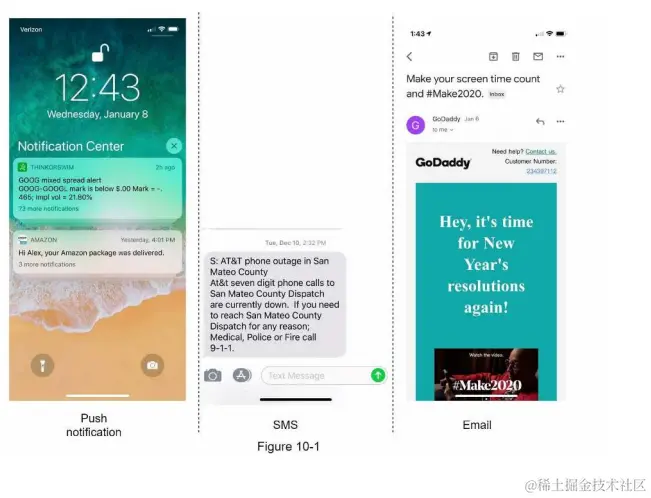

通知不仅仅是手机推送通知。三种通知格式:移动推送通知、短信通知和电子邮件通知。图10-1显示了这些通知的一个示例


第一步 -理解需求并且建立设计的范围

建立一个每天发送数百万条通知的可扩展系统并不是一件容易的事。这需要对通知生态系统有深刻的理解。面试问题被故意设计成开放式和模棱两可的，你有责任问问题来澄清要求。

候选人:系统支持什么类型的通知?

面试官:推送通知、短信和电子邮件。

候选人:是实时系统吗?

面试官:我们可以说它是一个软实时系统。我们希望用户能够尽快收到通知。但是，如果系统处于高工作负载下，轻微的延迟是可以接受的。

候选人:支持的设备是什么?

面试官:iOS设备、android设备和笔记本/台式机。

候选人:是什么触发了通知?

面试官:通知可以由客户端应用程序触发。它们也可以在服务器端进行调度。

候选人:用户可以选择关闭吗?

面试官:是的，选择关闭的用户将不再收到通知。

候选人:每天发出多少通知?

面试官:1000万条手机推送通知，100万条短信，500万条电子邮件

第二步 - 提出顶层设计并获取支持

本节展示了支持多种通知类型的高级设计:iOS推送通知、Android推送通知、短信通知和Email通知。它的结构如下:

  • 不同类型的通知
  • 信息收集流程
  • 通知发送/接收流程

不同类型的通知

我们首先看看每种通知类型在高层上是如何工作的。

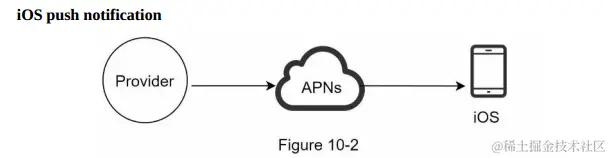

我们主要需要三个组件来发送iOS推送通知: 提供商构建并向Apple推送通知服务(APNS)发送通知请求。为了构造推送通知，提供程序提供以下数据:

  • 设备令牌:这是用于发送推送通知的唯一标识符。

  • 有效载荷:这是一个JSON字典，包含通知的有效载荷。下面是一个例子:


  • APNS:这是苹果提供的远程服务，用于向iOS设备传播推送通知。

  • iOS设备:它是接收推送通知的终端客户端。

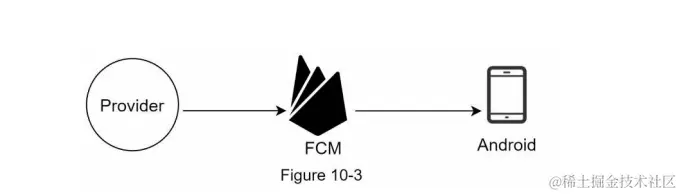

Android推送通知 Android采用了类似的通知流程。Firebase Cloud Messaging (FCM)通常用于向android设备发送推送通知，而不是使用apn。

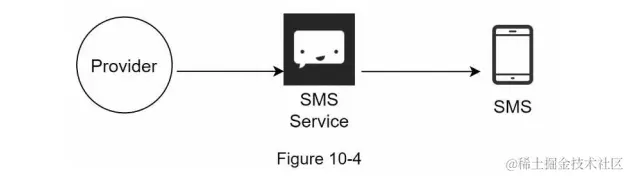

短信消息 对于短信，通常使用第三方短信服务，如Twilio、Nexmo等。其中大多数是商业服务。


邮件消息 虽然公司可以建立自己的电子邮件服务器，但他们中的许多人选择商业电子邮件服务。Sendgrid[3]和Mailchimp[4]是最受欢迎的电子邮件服务，它们提供了更好的投递率和数据分析。

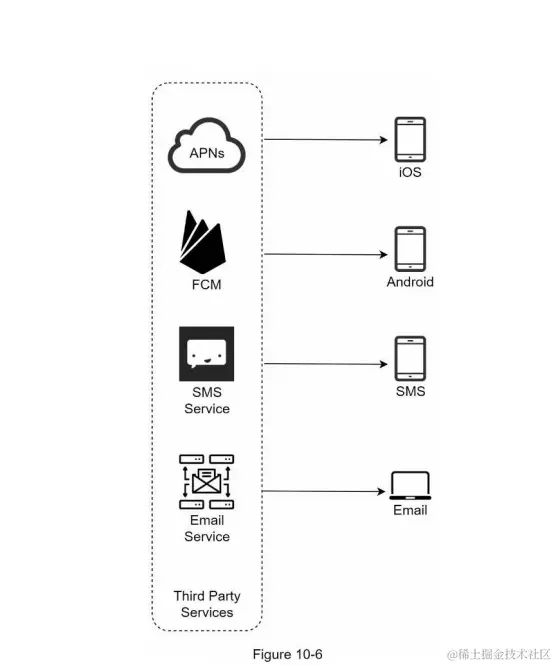

包含所有第三方服务后的设计如图10-6所示。


联系人信息发送收集流程

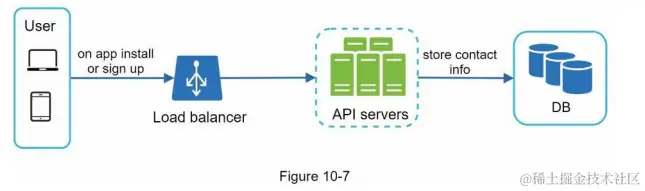

要发送通知，我们需要收集移动设备令牌、电话号码或电子邮件地址。如图10-7所示，当用户安装我们的应用程序或首次注册时，API服务器收集用户的联系信息并将其存储在数据库中。

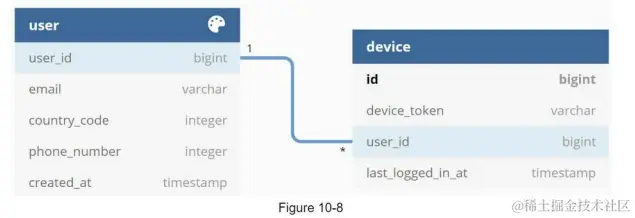

存储联系人信息的简化数据库表如图10-8所示。电子邮件地址和电话号码存储在用户表中，而设备令牌存储在设备表中。一个用户可以有多个设备，即一个推送通知可以发送到所有的用户设备。


消息发送/接收 flow

我们将首先展示初步设计;然后，提出一些优化建议。

顶层设计

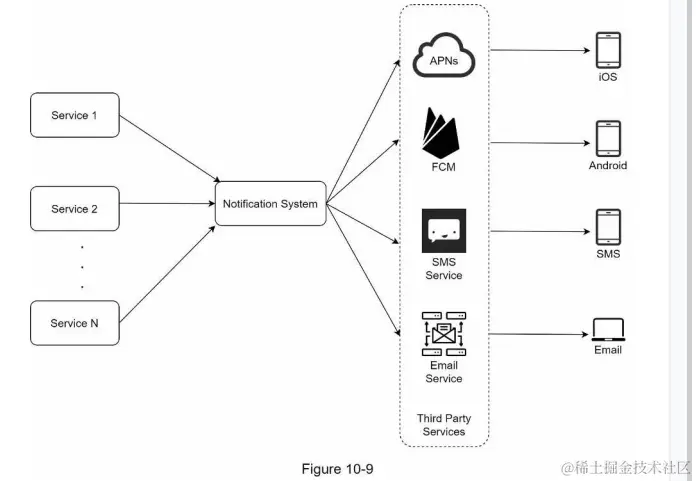

如图10-9所示，系统各组成部分如下图所示。


Service 1 ~ N:服务可以是微服务、cron作业或触发通知发送事件的分布式系统。例如，账单服务发送电子邮件提醒客户到期付款，或者购物网站通过短信告诉客户他们的包裹将于明天送达。

通知系统:通知系统是发送/接收通知的核心。从简单的开始，只使用一个通知服务器。它为服务1到N提供api，并为第三方服务构建通知有效负载。

第三方服务:第三方服务负责向用户发送通知。在与第三方服务集成时，我们需要特别注意可扩展性。良好的可扩展性意味着一个灵活的系统，可以很容易地插入或拔掉第三方服务。另一个重要的考虑因素是，第三方服务可能在新市场或未来不可用。例如，FCM在中国是不可用的。因此，第三方服务如Jpush、PushY等在这里被使用。

iOS, Android, SMS, Email:用户在他们的设备上接收通知。

在此设计中确定了三个问题:

  • 单点故障(SPOF):单个通知服务器意味着SPOF。

  • 难以扩展:通知系统在一台服务器上处理与推送通知相关的所有内容。独立地扩展数据库、缓存和不同的通知处理组件是一项挑战。

  • 性能瓶颈:处理和发送通知可能是资源密集型的。

例如，构建HTML页面并等待来自第三方服务的响应可能需要时间。在一个系统中处理所有事情可能会导致系统过载，尤其是在高峰时段。

高级设计(改进)在列举了初始设计中的挑战之后，我们对设计进行了如下改进:

  • 将数据库和缓存移出通知服务器。

  • 添加更多的通知服务器，并设置自动水平扩展。

  • 引入消息队列来解耦系统组件。

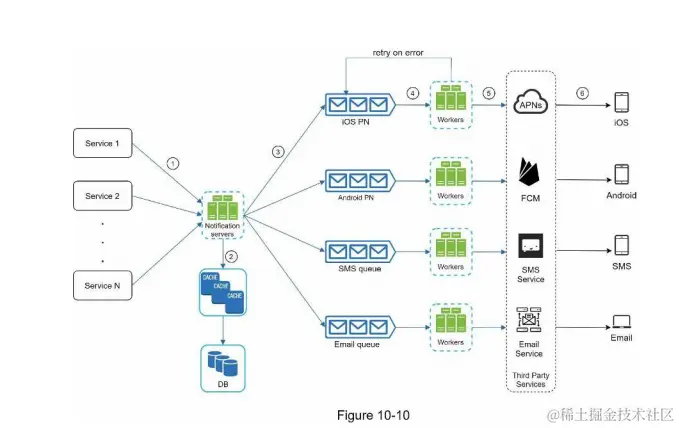

改进后的高层设计如图10-10所示。


理解上图的最佳方法是从左到右: 服务1到N:它们表示通过通知服务器提供的api发送通知的不同服务。

通知服务器:它们提供以下功能:

  • 为发送通知的服务提供api。这些api只能在内部访问或由经过验证的客户端访问，以防止垃圾邮件。

  • 进行基本验证，以验证电子邮件，电话号码等。

  • 查询数据库或缓存以获取呈现通知所需的数据。

  • 将通知数据放到消息队列中进行并行处理。

下面是一个发送电子邮件的API示例:POST api.example.com/v/sms/send请…


缓存:缓存用户信息、设备信息、通知模板。

DB:它存储有关用户、通知、设置等的数据。

消息队列:它们解耦组件之间的依赖关系。当要发送大量通知时，消息队列充当缓冲区。每种通知类型都分配了一个不同的消息队列，因此一个第三方服务的中断不会影响其他通知类型。

Workers: Workers是一组服务器，它们从消息队列中提取通知事件并将其发送给相应的第三方服务。

第三方服务:在初始设计中已经解释过了。

iOS, Android, SMS, Email:在最初的设计中已经解释过了。

接下来，让我们检查每个组件如何一起工作以发送通知:

  1. 服务调用通知服务器提供的api来发送通知。

  2. 通知服务器从缓存或数据库获取元数据，如用户信息、设备令牌和通知设置。

  3. 通知事件被发送到相应的队列进行处理。例如，将iOS推送通知事件发送到iOS PN队列。

  4. 工作人员从消息队列中提取通知事件。

  5. 工作人员向第三方服务发送通知。

  6. 第三方服务向用户设备发送通知。

第三步-底层设计实现

在高级设计中，我们讨论了不同类型的通知、联系信息收集流和通知发送/接收流。我们将深入探讨以下内容:

  • 可靠性。

  • 其他组件和注意事项:

  • 通知模板，通知设置，限流机制，重试机制，推送通知中的安全性，监视队列通知和事件跟踪。

  • 更新设计。

可靠性

在设计分布式环境下的通知系统时，我们必须回答几个重要的可靠性问题。

如何防止数据丢失?

通知系统中最重要的要求之一是不能丢失数据。

通知通常可以延迟或重新排序，但永远不会丢失。为了满足这一需求，通知系统将通知数据持久化到数据库中，并实现重试机制。包括通知日志数据库，用于数据持久化，如图10-11所示。


收件人只会收到一次通知吗?

简短的回答是否定的。尽管大多数情况下通知都只传递一次，但分布式的特性可能会导致重复的通知。为了减少重复数据的发生，我们引入了重复数据删除机制，并对每个故障情况进行了认真的处理。这里有一个简单的重复数据删除逻辑:当通知事件第一次到达时，我们通过检查事件ID来检查它之前是否见过。

如果以前见过，则丢弃。否则，我们将发出通知。有兴趣的读者可以参考参考资料[5]，了解为什么我们不能精确地进行一次交付。

其他组件和注意事项

我们已经讨论了如何收集用户联系信息、发送和接收通知。通知系统远不止于此。这里我们将讨论其他组件，包括模板重用、通知设置、事件跟踪、系统监控、速率限制等。

通知模板

大型通知系统每天发送数百万条通知，其中许多通知都遵循类似的格式。引入通知模板是为了避免从头构建每个通知。通知模板是一种预格式化的通知，通过自定义参数、样式、跟踪链接等来创建您独特的通知。下面是一个推送通知的示例模板。

你在做梦。我们敢于这样做。[项目名称]回来了，直到[日期]。

CTA:现在订购。使用通知模板的好处包括保持格式一致，减少页边距错误，节省时间。

通知设置

用户通常每天都会收到太多的通知，他们很容易感到不知所措。因此，许多网站和应用程序为用户提供了对通知设置的细粒度控制。此信息存储在通知设置表中，包含以下字段:user_id bigInt channel varchar # push notification, email或SMS opt_in boolean # opt-in to receive notification在任何通知发送给用户之前，我们首先检查用户是否选择接收这种类型的通知

速度限制

为了避免过多的通知淹没用户，我们可以限制用户可以接收的通知数量。这一点很重要，因为如果我们发送得太频繁，接收方可能会完全关闭通知。

重试机制

当第三方服务发送通知失败时，会将该通知添加到消息队列中等待重试。如果问题仍然存在，将向开发人员发送警报。

推送通知的安全性

对于iOS或Android应用，使用appKey和appSecret来保护推送通知api[6]。只有经过身份验证或验证的客户端才允许使用我们的api发送推送通知。感兴趣的用户可参考参考资料[6]。

监视排队通知

要监视的一个关键指标是排队通知的总数。如果数量很大，则工作人员处理通知事件的速度不够快。为了避免通知传递的延迟，需要更多的工作人员。图10-12(归功于[7])显示了要处理的排队消息的示例


事件追踪

通知指标，如打开率、点击率和参与度对于理解客户行为非常重要。分析服务实现事件跟踪。通常需要在通知系统和分析服务之间进行集成。图10-13显示了一个可能用于分析目的而跟踪的事件示例。


更新设计

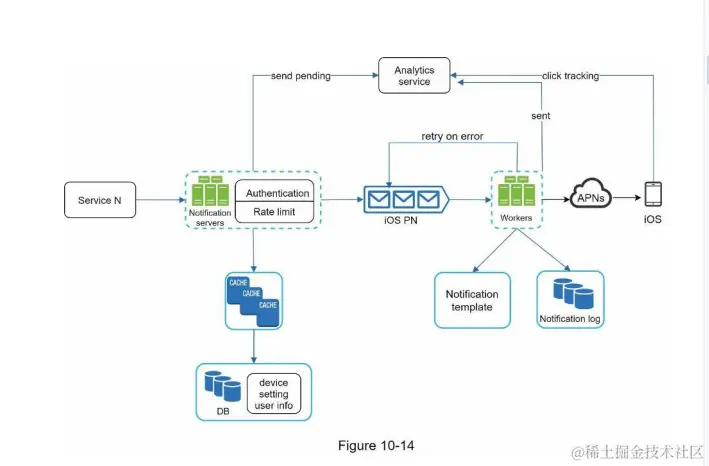

图10-14展示了更新后的通知系统设计。

image.png 在此设计中，与之前的设计相比，增加了许多新的组件。

  • 通知服务器配备了两个更关键的功能:身份验证和用户接收信息的速率限制。

  • 我们还添加了一个重试机制来处理通知失败。如果系统发送通知失败，则将它们放回消息传递队列中，工作人员将重试预定次数的通知。

  • 此外，通知模板提供一致和有效的通知创建过程。

  • 最后，增加了用于系统健康检查和未来改进的监控和跟踪系统。

第四步-总结打包

通知是必不可少的，因为它们让我们随时了解重要信息。它可以是关于你在Netflix上最喜欢的电影的推送通知，关于新产品折扣的电子邮件，或者关于你在线购物付款确认的消息。

在本章中，我们描述了一个可扩展的通知系统的设计，该系统支持多种通知格式:推送通知、SMS消息和电子邮件。我们采用消息队列来解耦系统组件。

除了高层次的设计，我们还深入研究了更多的组件和优化。

可靠性:我们提出了一个健壮的重试机制，以尽量减少故障率。

  • 安全性:使用AppKey/appSecret对来确保只有经过验证的客户端才能发送通知。

  • 跟踪和监控:这些在通知流的任何阶段实现，以捕获重要的统计数据。

  • 尊重用户设置:用户可以选择不接收通知。我们的系统在发送通知之前首先检查用户设置。

  • 速率限制:用户会喜欢收到通知的频率上限。

恭喜你走了这么远!现在给自己点鼓励吧。好工作!
