小白学 ElasticSerach（一）：原理介绍篇（上）

长风_1024
1,071 阅读16分钟

一、ES的初步介绍

1.ES与Lucene

提到ES必然绕不开Lucene。Lucene是一个Java语言的搜索引擎类库，是Apache组织的项目，DougCutting于1999年研发。Lucene方便扩展，基于倒排索引，高性能。但Lucene仅仅是一个基础类库，必须使用Java作为开发语言并将其直接集成到开发的应用中,也没有考虑到高并发和分布式的场景，且学习曲线陡峭，上手时间较长。

Elasticsearch使用Java开发，以 Lucene 作为其核心来实现所有索引和搜索的功能，数据的输入输出采用 JSON 格式。Elasticsearch通过简单的 RESTful API 隐藏了Lucene 的复杂性，从而让全文搜索变得简单。

相比与lucene，elasticsearch支持分布式，可水平扩展；提供Restful接口，可被任何语言调用。

2004 年，谢伊·班农（Shay Banon）为了帮助他的在学厨艺的夫人，着手开发管理和搜索菜谱的程序。他封装了Lucene，开发了一个名为Compass的程序框架，这个框架可以自动调用Lucene来构建索引，并实现字段级别的检索，实现全文搜索功能。Compass 开源以后，变得非常流行。

在 Compass 编写到 2.x 版本的时候，社区里面出现了更多需求，比如需要有处理更多数据的能力以及分布式的设计。为了更好地实现这些分布式搜索的需求，班农决定重写 Compass ，取而代之的是一个全新的项目，也就是Elasticsearch。

2.ELK

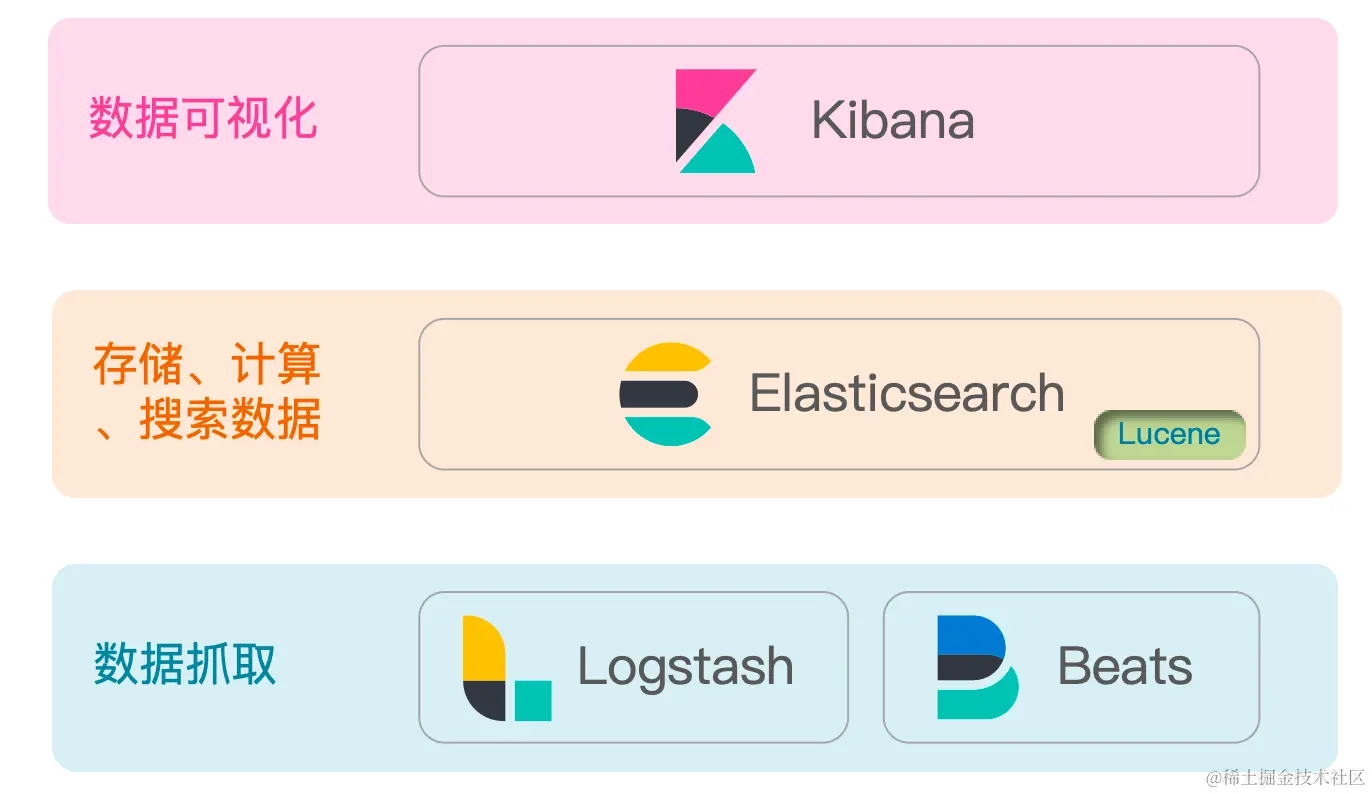

ELK 是Elasticsearch、Logstash 和 Kibana 这三个产品的首字母缩写。Elastic stack主要包括下面四个工具


Logstash是 ELK 的中央数据流引擎，用于从不同目标（文件/数据存储/MQ）收集的不同格式数据，经过过滤后支持输出到不同目的地（文件/MQ/redis/elasticsearch/kafka等）。Kibana可以将 elasticsearch 的数据通过友好的页面展示出来，提供实时分析的功能。


Elastic 后面又引入了 Beats 家族。这是一系列非常轻量级的数据收集端，比如：

  • Packetbeat 可以实时监听网卡流量，并实时解析网络协议数据，可用来做 NPM 网络数据分析；

  • Metricbeat 可以用来收集服务器，以及服务器上部署的应用服务的各项监控指标数据，这样就可以替代Zabbix 等传统的监控软件，来做服务器的性能指标分析；

  • Auditbeat 可以实时收集服务器的行为事件，用于安全方面的入侵检测和安全日志审计分析；

  • Winlogbeat 用于 Windows 平台的事件日志收集；

  • Filebeat 用于日志文件的收集等。

二、基础概念

1.文档Document

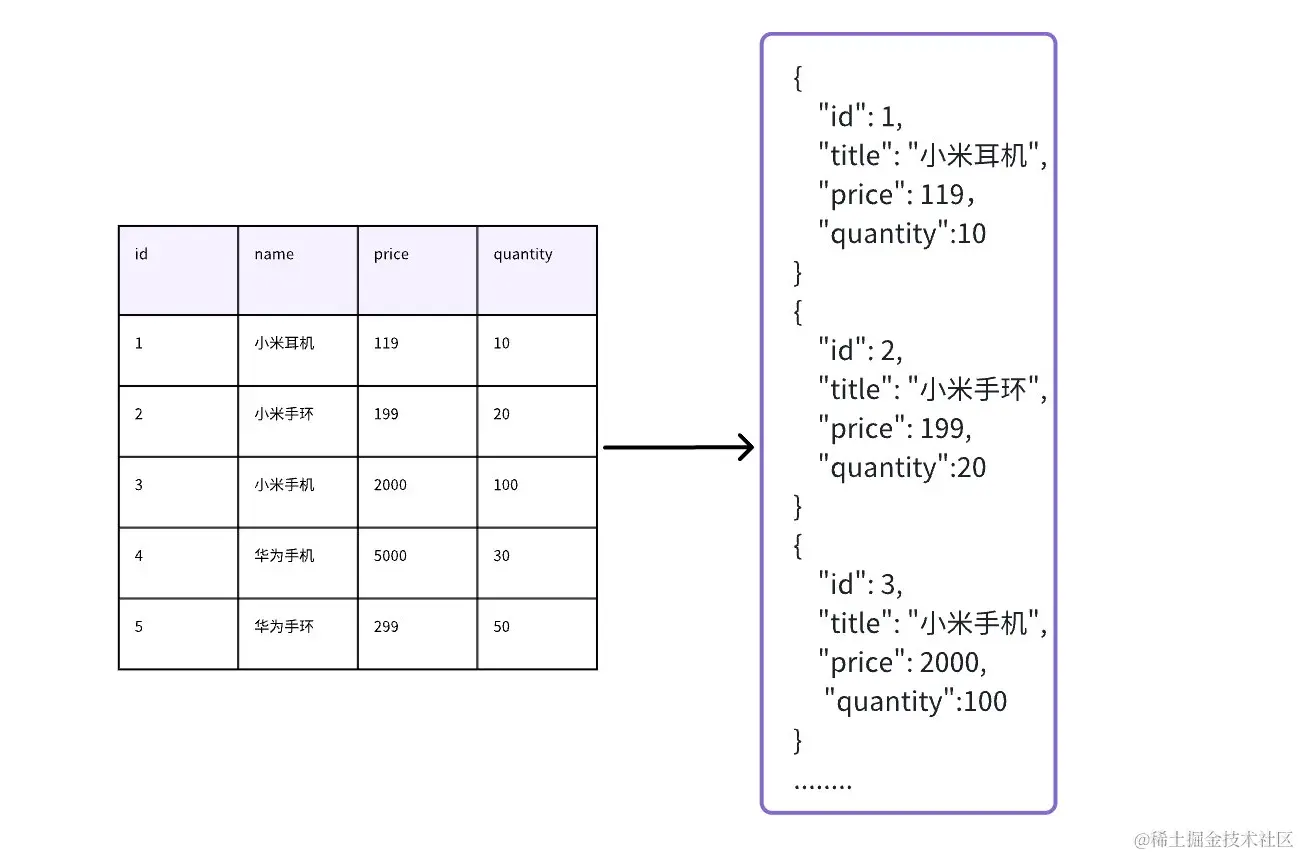

ES是面向文档（Document）存储的，可以是数据库中的一条商品数据，一个订单信息。文档数据会被序列化为Json格式后存储在ES中，而Json文档中往往包含很多的字段（Field），类似于数据库中的列。如下所示：


拓展：

文档元数据(Document MetaData)，用于标注文档的相关信息

_index:文档所在的索引名

_type:文档所在的类型名

_id: 文档唯一id

_uid:组合id,由_type和_id组成(6.x _type不再起作用，同_id一样)

_source:文档的原始Json数据,可以从这里获取每个字段的内容

_all: 整合所有字段内容到该字段,默认禁用

2.索引Index

索引是由具有相同字段的文档列表组成。可以把索引类比成Mysql数据库中的表。数据库的表会有约束信息，用来定义表的结构、字段的名称、类型等信息。因此，索引库中就有映射（mapping），是索引中文档的字段约束信息，类似表的结构约束。

比如我们可以在生成日志的时候可以按月建立索引存储：

ngix-log-202311

ngix-log-202312

ngix-log-202401

三、正向索引与倒排索引对比

在上一部分介绍Lucene和ES时，都提到了倒排索引这一概念，那什么是倒排索引呢。下面通过两个简化的过程来对比正向索引和倒排索引的差异。

1.正向索引查找过程

与倒排索引相对的是正向索引，传统数据库（如MySQL）采用正向索引

如下是个货物表（tb_goods）

idnamepricequantity
1小米耳机11910
2小米手环19920
3小米手机2000100
4华为手机500030
5华为手环29950

当我们想要搜索"手环"，使用MYSQL进行查询，过程可以简要概括如下（这里隐藏回表查询等具体细节）

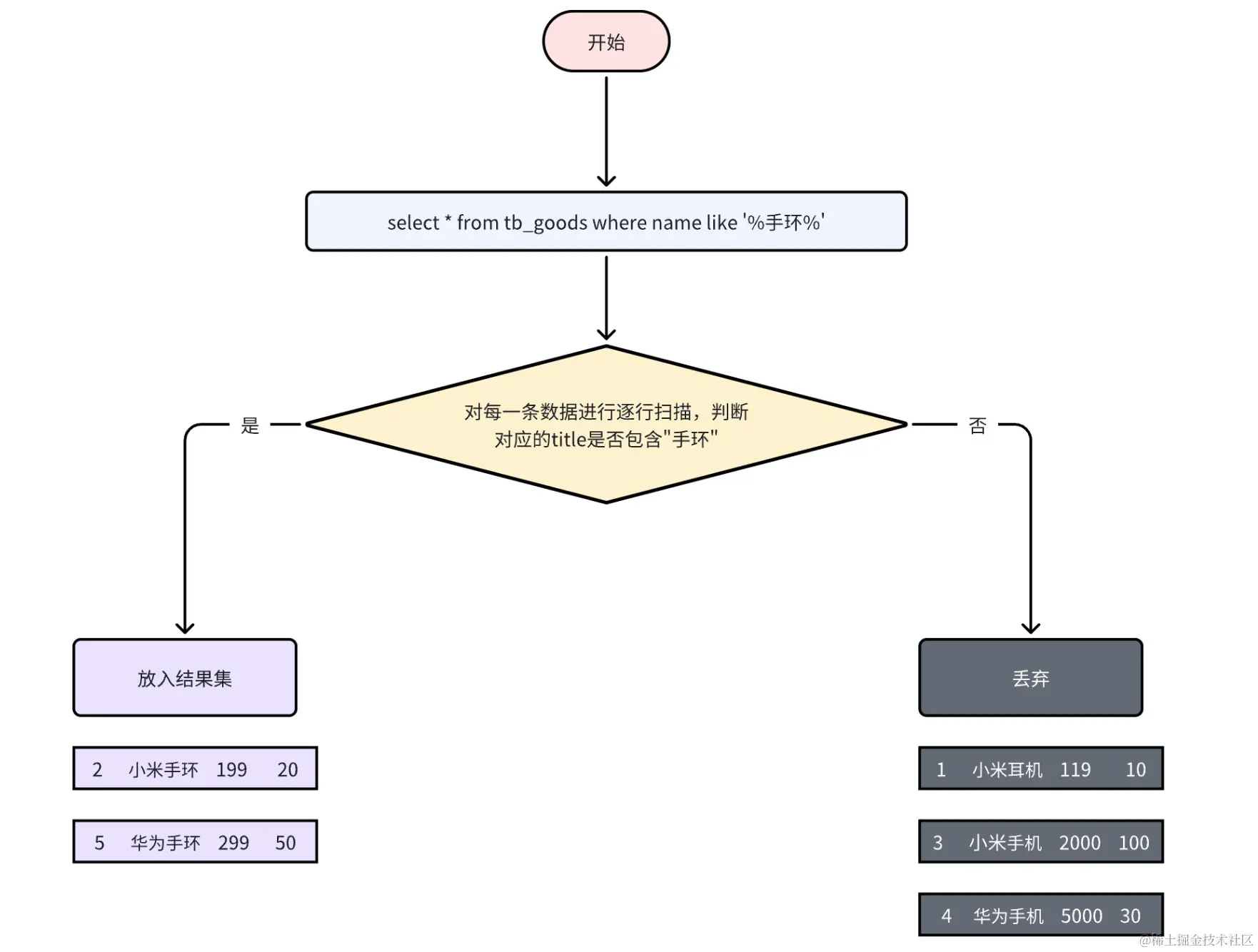

image.png 上图的逐行扫描，也就是全表扫描，随着数据量增加，其查询效率也会越来越低。当数据量达到数百万时，就是一场灾难。

2.倒排索引查找过程

ES采用倒排索引：

文档（document）：每条数据就是一个文档

词条（term）：文档按照语义分成的词语

idnamepricequantity
1小米耳机11910
2小米手环19920
3小米手机2000100
4华为手机500030
5华为手环29950

倒排索引之后

词条(term)文档id
小米1，2，3
耳机1
手环2，5
手机3，4
华为4，5

1）用户输入条件"小米手环"进行搜索。

2）对用户输入内容分词，得到词条：小米、手环。

3）拿着词条在倒排索引中查找，可以得到包含词条的文档id：1、2、3、5。

4）拿着文档id到正向索引中查找具体文档。


四、倒排索引底层结构与实现

1.倒排索引的核心组成

倒排索引的实现必须有两个核心组成部分：单词词典和对应的倒排列表（每个词条对应的文档id组成的集合），类似下图

词条(term)文档id
小米1，2，3
耳机1
手环2，5
手机3，4
华为4，5

1.1 单词词典：(Term Dictionary)

  • 记录所有文档的单词，记录单词到倒排列表的关联关系

  • 单词词典一般比较大，可以通过B+树或哈希拉链法实现，以满足高性能的插入与查询

1.2 倒排列表：(Posting List)

记录了单词对应的文档集合，由倒排索引项组成

ES的倒排索引项：

  • 文档ID：用于获取原始信息

  • 词频TF：该单词在文档中出现的次数，用于相关性评分

  • 位置(Positon)：单词在文档中分词的位置，用于语句搜索

  • 偏移(Offset)：记录单词的开始结束位置，实现高亮显示

举个例子


2.Lucene/ES对于倒排索引的实现

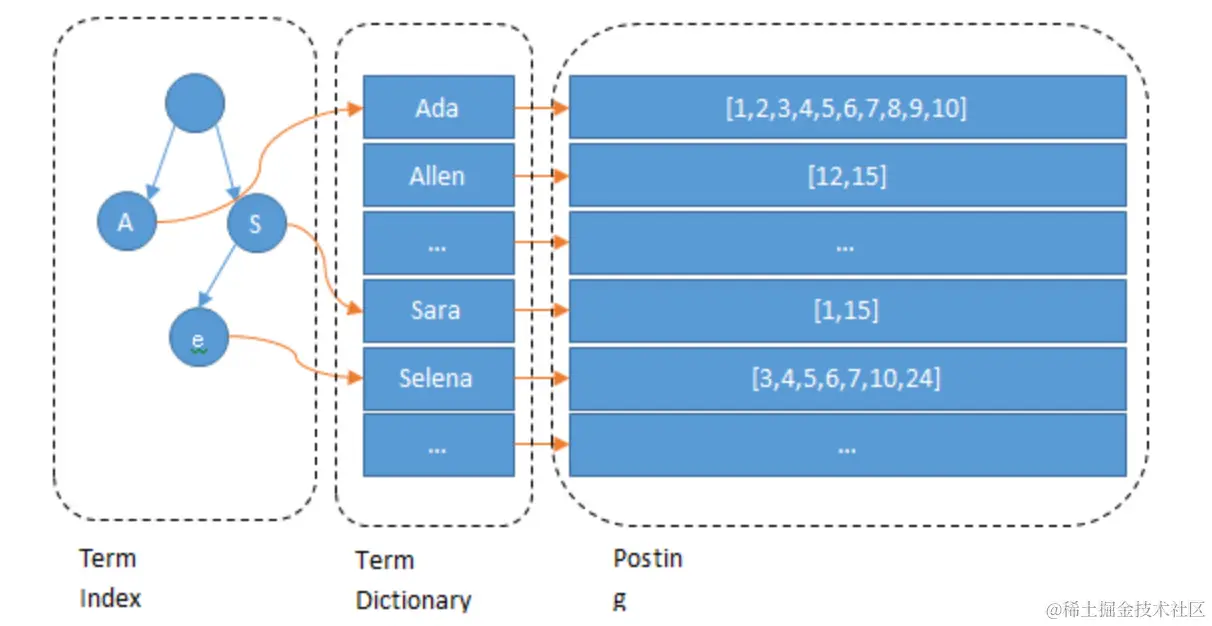

Lucene/ES 的倒排索引，在上面的表格的基础上，在左边增加了一层字典树 Term Index，它不存储所有的单词，只存储单词前缀。查找过程可以概括为：

  • 先通过字典树找到单词所在的块，也就是单词的大概位置，

  • 在单词对应的块里进行二分查找，找到对应的单词

  • 通过单词找到单词对应的文档列表。


存储结构优化：

  • 字典树缓存在内存中，内存大小有限，FST（Finite State Transducers）对 Term Index 做进一步压缩。

  • Term dictionary 在磁盘上是以分 block 的方式保存的，一个block 内部利用公共前缀压缩，比如都是 Ab 开头的单词就可以把 Ab 省去。这样 term dictionary 可以比 B 树更节约磁盘空间。

原生的 Posting List 有两个可以改进的地方：

  • 如何压缩以节省空间

  • 如何快速求并交集

3.Posting List压缩策略：FOR

在Lucene/ES里，数据按照 Segment 存储的，每个 Segment 最多存储的文档序号范围是[0, 2^32-1]，也就是需要32位表示，所以如果不进行压缩，那么每个文档ID的表示都会占用 4 bytes 。

上面说的32位，在IndexWriter属性里面指明，具体如下：

IndexWriter属性 默认值 描述

MergeFactory 10 控制segment合并的频率和大小

MaxMergeDocs Int32.MaxValue 限制每个segment中包含的文档数

MinMergeDocs 10 当内存中的文档达到多少的时候再写入segment

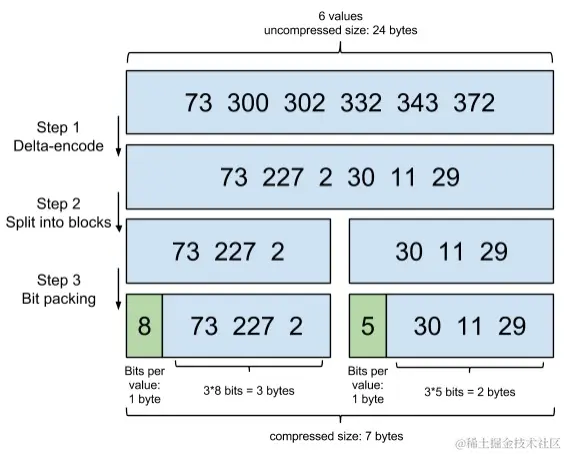

Frame Of Reference（FOR）是一种压缩技术，主要分为：增量编码、分块压缩、按需分配空间三个步骤，下面通过一个文档ID组成的数组：[73, 300, 302, 332, 343, 372]来展示FOR所做的工作。如果不通过FOR，那么这个数组需要占用空间：6 * 2 bytes = 12 bytes。

3.1 增量编码

如果我们只记录元素与基准元素之间的增量，以73作为基准，其它元素用增量表示，数组变成了：

[73, 227, 2, 30, 11, 29]

3.2 分块操作

Lucene 里每个块包含 256 个文档 ID，这样可以保证每个块在经过增量编码后，每个元素都不会超过 256（1 byte），另外还方便进行后面求交并集的跳表运算。

为了方便演示，这里的例子假设每个块是 3 个文档 ID，那么上面的数组进一步变成：

[73, 227, 2], [30, 11, 29]

3.3 按需分配空间

对于第一个块，[73, 227, 2]：

  • 最大元素是227，最少8 bits可以表示，所以就给每个元素都分配 8 bits的空间

  • 三个元素占用的空间：3 * 8 bits=24 bits，占用3 bytes，再加上1 bytes说明当前块给每个元素分配了多少空间。

对于第二个块，[30, 11, 29]：

  • 最大的元素30，最少5 bits可以表示，所有给每个元素只分配 5 bits 的空间

  • 三个元素占用的空间：3 * 5 bits=15 bits，占用2 bytes，再加上1 bytes说明当前块给每个元素分配了多少空间。

两个块加起来只需要：（3+1+2+1）=7 bytes，比一开始的24 bytes，减少了一半以上的空间占用，压缩率很高。


4.快速求交并集

设想这样一个场景，我们去一个北京旅游，需要提前预定酒店，我们在预定酒店的平台输入下列筛选条件：

  • 城市：北京

  • 价位区间：100—200

  • 酒店名字：如家酒店

这样就需要根据三个字段，去三个倒排索引里去查，当然，磁盘里的数据用了 FOR 进行压缩，所以我们要把数据进行反向处理，即解压，才能还原成原始的文档 ID，然后把这三个文档 ID 数组在内存中做一个交集。

即使没有多条件查询， Lucene/ES 也需要频繁求并集，因为 Lucene 是分片存储的。

假设我们三个条件搜到的文档id数组分别是

[2, 13, 17，20, 98]
[1, 13, 22, 35, 98, 99]
[1, 3, 13, 20，35，80，98]

那么同时满足我们想要条件的，就是这三个数组的交集。需要把这三个数组放到内存做运算，做运算，这里有两个策略可以选择。

4.1 位图和“与”运算

一种方式是用位图表示，我们可以拿一个简单的数组举例：

假设有这样一个数组：

[3,6,7,10]

那么可以这样通过使用 bitmap （位图）来表示：

用0表示对应的数字不存在，用1表示对应的数字存在

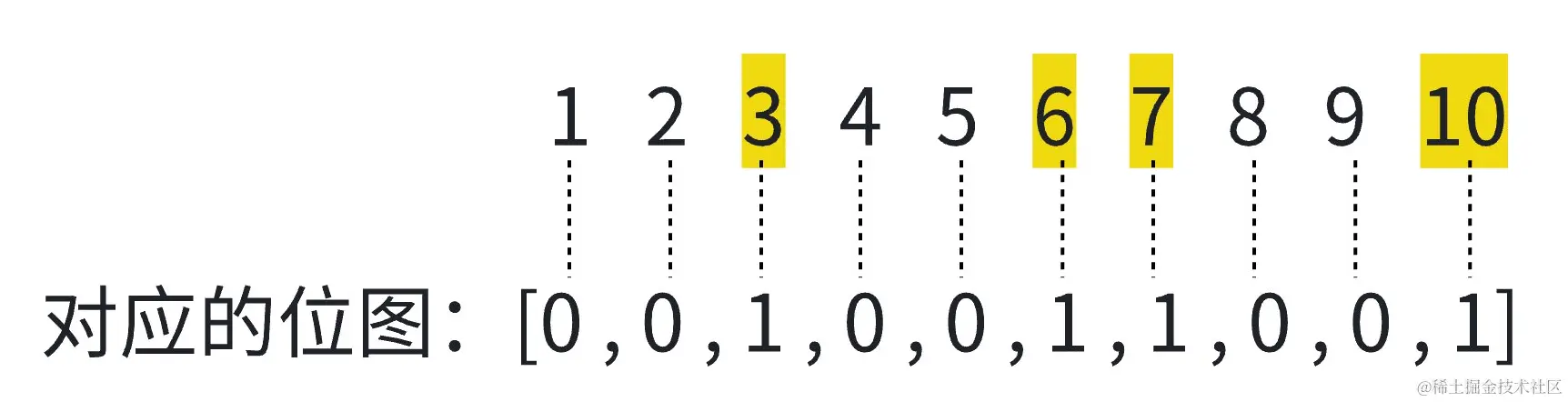

image.png 这样带来了两个好处：

（1）节省空间

假设有100M 个文档 ID，每个文档 ID 占 2 bytes，那已经是 200 MB，而这些数据是要放到内存中进行处理的，把这么大量的数据，从磁盘解压后丢到内存，内存肯定撑不住。

如果使用位图，只需要 0 和 1，那每个文档 ID 就只需要 1 bit，还是假设有 100M 个文档，那只需要 100M bits = 100M * 1/8 bytes = 12.5 MB，比用 Integer 数组的 200 MB 节省了大量的内存。

（2）运算更快

0 和 1，天然就适合进行位运算，通过与运算就可以快速求交集。

那么对于上面我们想求的三个数组交集，我们只需要将它们做与运算，就可以求出来交集。

4.2 Integer和跳表

4.2.1 使用场景分析

上面使用的位图有个问题：不管有多少个文档，占用的空间都是一样的。在上面说过，Lucene Posting List 的每个 Segement 最多放 65536 个文档ID。

有的时候想做交集的数组，可能比较稀疏。举一个极端的例子，有一个数组，里面只有两个文档 ID：

[0, 65535]

如果使用位图表示，那就需要：

[1,0,0,0,….(超级多个0),…,0,0,1]

需要 65536 个 bit，也就是 65536/8 = 8192 bytes，而用 Integer 数组，只需要 2 * 2 bytes = 4 bytes

可见在文档数量不多的时候，使用 Integer 数组更加节省内存。

4.2.2 求交集过程

需要查找的每一个 int 数组建立跳表，然后由最短的 posting list 开始遍历，遍历的过程中各自可以跳过不少元素。


以上是三个posting list。现在需要把它们用AND的关系合并，得出posting list的交集。首先选择最短的posting list，然后从小到大遍历。遍历的过程可以跳过一些元素，比如我们遍历到绿色的13的时候，就可以跳过蓝色的3了，因为3比13要小。

详细过程如下：

  • 选择最短的绿色数组，获取当前的最小元素 ---> 2

  • 在橙色数组找大于等于2的第一个元素 ---> 13，不等于2，2必然不是三个数组的交集

  • 在最短的绿色数组找大于等于13的第一个元素 ---> 13

  • 去蓝色数组找大于等于13的第一个元素 ---> 13，13出现三次，属于交集的元素

  • 去绿色数组找下一个元素 ---> 17

  • 在橙色数组找大于等于17的第一个元素 ---> 22，不等于17，17必然不是三个数组的交集

  • 在最短的绿色数组找大于等于22的第一个元素 ---> 98，不等于17，17必然不是三个数组的交集

  • 在橙色数组找大于等于98的第一个元素 ---> 98

  • 去蓝色数组找大于等于98的第一个元素 ---> 98，98出现三次，属于交集的元素

  • 最短的绿色数组已经没有元素了，遍历结束，交集为[13,98]

    Next -> 2
    Advance(2) -> 13
    Advance(13) -> 13
    Already on 13
    Advance(13) -> 13 MATCH!!!
    Next -> 17
    Advance(17) -> 22
    Advance(22) -> 98
    Advance(98) -> 98
    Advance(98) -> 98 MATCH!!!

4.3 Roaring Bitmaps

在4.2我们提到：在文档数量不多的时候，使用整数数组更省空间，那么多少可以称作不多呢。

这里我们可以计算一下临界值：

  • 对于使用整数的形式，占据空间大小为2x bytes(x 表示文档数量)；

  • 对于使用位图的形式，无论文档数量，大小固定为8192 bytes；

  • 当x=4096，两者相等。也就是说，当文档数量少于 4096 时，用 Integer 数组，否则，用 bitmap。


Roaring Bitmaps的目标是更好地利用好上面的两个选项，根据块内文件数量动态选择使用位图还是整数数组，数量小于4096使用整数数组，否则位图。

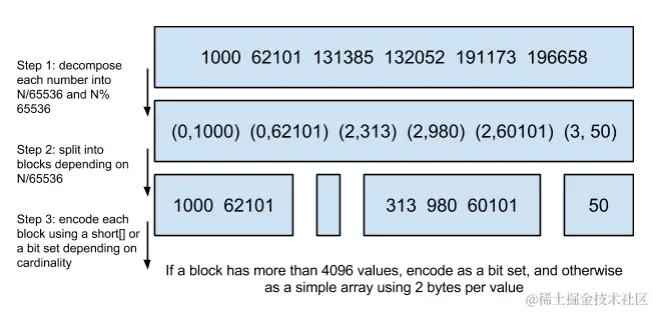

开始的时候我们把集合按16位的最大值(65536)来切分成数据块。这也就意味着，第一个数据块可以被0到65535之间的数值编码，第二个数据块编码范围是65536到131071。然后在每个数据块，我们使用16位来进行独立编码：如果它有少于4096个值，就会使用数组，否则的话就使用bitmap。


图源：www.elastic.co/cn/blog/fra…

对上图的过程解释：

  • 我们当前的索引集合为：[ 1000，62101，131385，132052，191173，196658 ]，我们要对其分块，每块的文档ID数值编码为16位，那么第一块可以表示[0，65535],第二块可以表示[65536,131071]........

以此类推，第n块数字范围是：[(n-1)*65536,(n-1)*65536+65535]

  • 对于每一个文档id，我们通过除65536的除数确定它在第几块，余数就是它压缩编码之后的新数字表示比如1000：1000/65536=0，1000%65536=10000，在第一块。

  • 因此我们可以知道：

第一块有：1000，62101

第三块有：313，980，60101。 实际上是[131385，132052，191173]分别对65536进行取模运算

第四块有：50。实际上是[196658]对65536进行取模运算

5.总结：FOR、位图、整数数组

  • Frame Of Reference 是压缩数据，减少磁盘占用空间，所以当从磁盘取数据时，也需要一个反向的过程，即解压

  • 解压后才这样的文档ID数组：[73, 300, 302, 303, 343, 372]

  • 解压后需要对数据进行处理，求交集或者并集，这时候数据是需要放到内存进行处理的，我们有三个这样的数组，这些数组可能很大，而内存空间比磁盘还宝贵，于是需要更强有力的压缩算法，同时还要有利于快速的求交并集，于是有了Roaring Bitmaps 算法（根据文档数量选择用整数数组还说位图）

另外，Lucene 还会把从磁盘取出来的数据，通过 Roaring bitmaps 处理后，缓存到内存中，Lucene 称之为 filter cache。
