transformer模型相关的计算：参数量、FLOPs、训练显存、最大batch size模型参数量计算计算过程如下

模型参数量计算

计算过程如下：

transformers:

FFNs: 176,160,768 * 8 = 45,097,156,608

gate: 4096 * 8 = 1,048,576

MA: 4096 * (128 * 48) + 4096 * 4096= 41,943,040

LN: 4096 * 2 = 8,192

total: (176,160,768 * 8 + 41,943,040 + 8,192 + 4096 * 8) * 32 = 46,440,644,608

others:

embed & output_w: 262,144,000

total:

46,440,644,608 + 262,144,000 = 46,702,788,608 = 46B

active params:

(176,160,768 * 2 + 41,943,040 + 8,192 + 4096 * 8) * 32 + 262,144,000 = 12,879,921,152 = 12.8B

模型训练的并行方式分为3种，DP(data parallel) / TP(tensor parallel) / PP(pipline parallel)，MoE模型在训练时可以同时使用这3种模型外，还可以加入EP(expert parallel)方式。EP的精髓就是多个模型中共享expert，2点理解：

因为MoE每次前向中只用到一小部分expert，如果每个模型保留完整的expert，一定会导致大多数expert空闲的情况；
如果DP是8，EP是2，那么2个模型共用一套完整的experts；

训练并行设定：TP2 DP8 EP8 （megatron方案），需要显存如下：

module	MoE参数/单卡	Dense参数/单卡
Emb and Output	h * vocab *2 /TP =262 144	h * vocab *2 /TP =262 144
experts	hffn3 * num_experts * n_layers / TP / EP =88 080 384	hffn3 * n_layers / TP =88 080 384
gate	hnum_experts n_layers =1 048 576	/
GQA	hhdim(nhead+n_kv_heads) * 2 * n_layers / TP =671 088 640	hhdim(nhead+n_kv_heads) * 2 * n_layers / TP =671 088 640
LN	h2 n_layers =262 144	h2 n_layers =262 144
total	3,622,043,648	3,620,995,072
推理所需显存/单卡	7,244,087,296	7,241,990,144
训练所需显存/单卡	57,952,698,368	57,935,921,152

通过加入EP的方式，在7B的模型大小下，MoE训练所需的显存于正常7B相差不大，结论成立。

注：实际计算中，MoE 的激活值会相比原有增大 EP 倍，和训练长度有关，待后续实测。TODO

FLOPs per token计算方式

每一步对应的FLOPs计算如下：

Attention: MHA
- QKV proj: 6sh^2;
- K@Q: 2s^2h;
- attention@value: 2s^2h;
- output: 2sh^2;
FFN: SwiGLU
- 16sh^2;
lm head
- 2sVh;

其中，s是句长，h是hidden size，V是vocab size，B是bath size；

反向传播是前向的2倍所以最终需要乘以系数3，最后得到公式：

FLOPs=3(Bl(24sh^2+4s^2h)+2sVh)=72Blsh^2(1+\frac{s}{6h}+\frac{2V}{12hl})

说明：

C=6ND的由来：

FFN对应的FLOPs计算公式为：2\times3\times\frac{ffn_dim}{dim}sh^2，llama2的结构计算这里是16，所以最后的公式中主项为72Blsh^2 = 6\times (12lh^2) \times Bs \approx 6ND

因为真实场景下s,h都是比较大的数字，所以计算时只需要保留对应FLOP为3次项的操作；其余被忽略掉，例如：residual、glu里的位乘、layer norm、softmax，部分对应的FLOP如下：

softmax: 3Hs^2，其中H为heads数；

residual: sh;

RMS norm: 5sh;

如果不考虑lm head的计算量，就去掉括号里的最后一项；

实验中设定ffn_dim为3.5倍hidden size，所以FFN为：32s3.5hh=21h^2；

最后公式中，Bs也可以写成D，表示数据集的大小；

PS：从公式中也可以看到，当s比较小的时候，括号里的第二项可以忽略，整个模型的计算相当于只有第一项，既FFN的计算量。多小才可以呢，比如s<\frac{h}{14}时候，第二项小于0.01可以忽略。

固定GPU数量下的batch size求解

介绍一下下面用的符号

M: total memory per GPU

W: world size, total GPU count

P: partition size, PP * TP

N: model parameter count

activation计算方式如下：

activation = (34sd + 5s^2a)lb

来自zhuanlan.zhihu.com/p/648924115

因此，不考虑梯度累积的情况下，最大GBS计算方法如下：

GBS_{max}=\frac{MP-16N}{(34sd + 5s^2a)l} \\

其中，P为满足显存需求的最小切分数，计算方法如下：

P = 2^{ceil\big(log_2(\frac{16N}{0.7M})\big)}

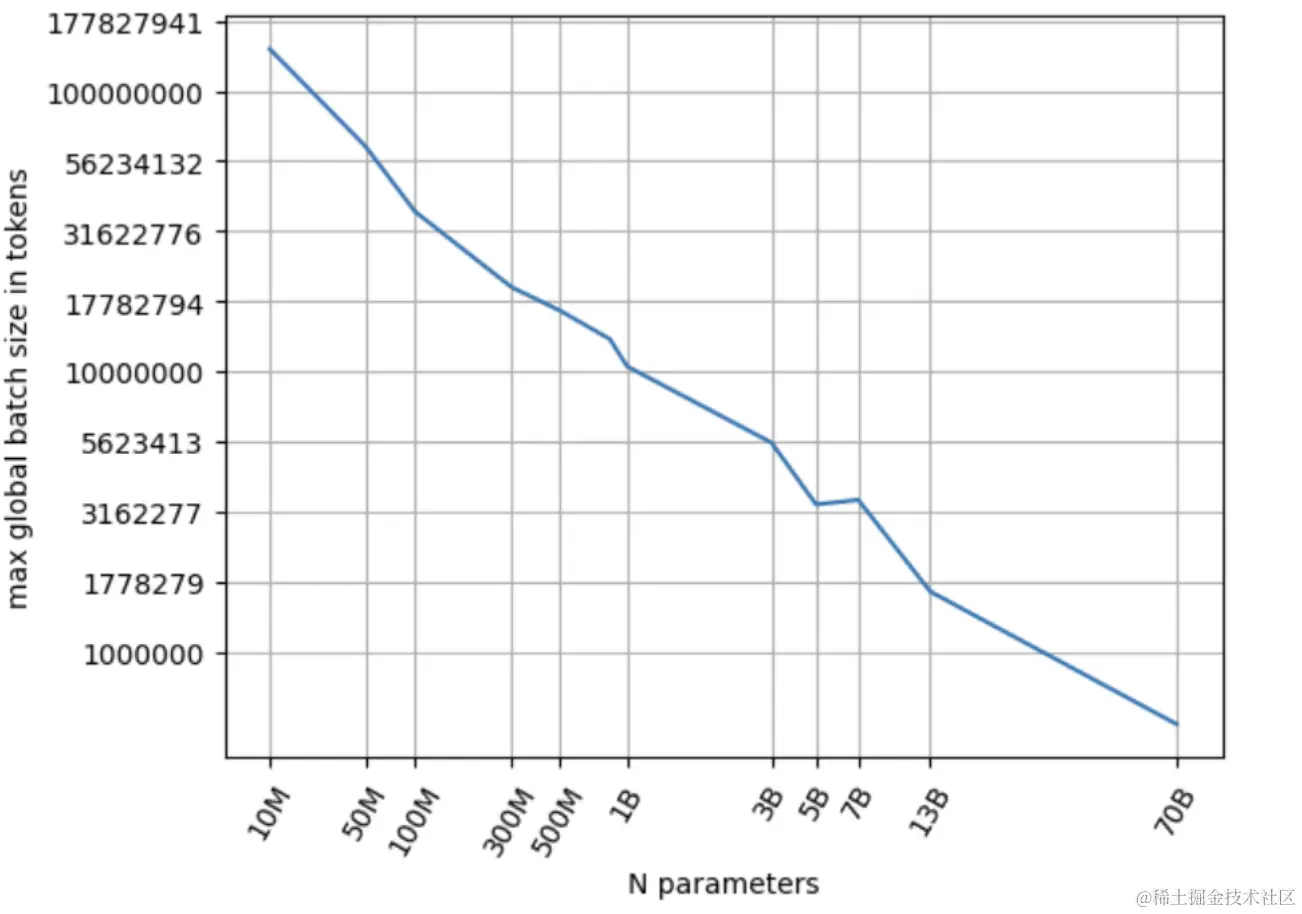

通过计算得到最大GBS与参数两N的变化如下所示：

通过观察，log(N)与log(GBS)呈线性关系，可以表示为：

log(GBS)=a\cdot log(N) + d

或者写成：

B(N)=(\frac{B_c}{N})^{\alpha_B} \tag{6}

其中，\alpha_B=-a，B_c=10^{-b/a}；通过拟合得到\alpha_B=1.08211307, B_c=3\times 10^{15}。
