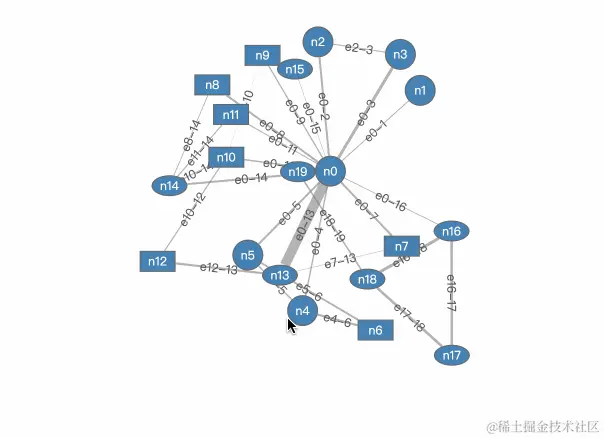

G6 封装了一系列交互方法，方便直接使用。本文将为 G6图形 增加简单的交互：hover 节点、点击节点、点击边、放缩画布、拖拽画布。本节目标效果如下：
先知概念
交互行为 Behavior
G6 中的交互行为。G6 内置了一系列交互行为，可以直接使用。简单地理解，就是可以一键开启这些交互行为：
- drag-canvas：拖拽画布；
- zoom-canvas：缩放画布。
交互管理 Mode
Mode 是 G6 交互行为的管理机制，一个 mode 是多种行为 Behavior 的组合，允许通过切换不同的模式进行交互行为的管理。
交互状态 State
状态 State 是 G6 中的状态机制。用户可以为图中的元素（节点/边）设置不同的状态及不同状态下的样式。在状态发生变化时，G6 自动更新元素的样式。
例如，可以为节点设置状态 'click' 为 true 或 false，并为节点设置 'click' 的样式为加粗节点边框。当 'click' 状态被切换为 true 时，节点的边框将会被加粗，'click' 状态被切换为 false 时，节点的样式恢复到默认。
交互实现
拖拽、缩放——内置的交互行为
在 G6 中使用内置 Behavior 的方式非常简单，只需要在图实例化时配置 modes。拖拽和缩放属于 G6 内置交互行为，代码如下：
const graph = new G6.Graph({
// ... // 其他配置项
modes: {
default: ['drag-canvas', 'zoom-canvas', 'drag-node'], // 允许拖拽画布、放缩画布、拖拽节点
},
});
除了直接使用内置交互名称外，也可以为 Behavior 配置参数，例如放缩画布的敏感度、最大/最小放缩程度等。
上面代码中的 modes 定义了 G6 的模式，default 是默认的模式，还可以允许有其他的模式，比如：编辑模式 edit 等。不同的模式，用户能进行的行为可以不同，比如默认模式能拖拽画布，编辑模式不允许拖拽画布。
Hover、Click 改变样式——状态式交互
有时我们希望通过交互可以将元素样式变成特定样式，如鼠标 hover 节点、点击节点、点击边时，样式发生了变化。这里涉及到了 G6 中 状态 State 的概念。简单地说，是否 hover 、click 、任何操作（可以是自己起的状态名），都可以称为一种状态（state）。
我们可以自由设置不同状态下的元素样式。要达到交互更改元素样式，需要两步：
- Step 1: 设置各状态下的元素样式；
- Step 2: 监听事件并切换元素状态。
设置各状态下的元素样式
在实例化图时，通过 nodeStateStyles 和 edgeStateStyles 两个配置项可以配置元素在不同状态下的样式。 为达到目的效果：
- 鼠标 hover 节点时，该节点颜色变浅；
- 点击节点时，该节点边框加粗变黑；
- 点击边时，该边变成蓝色。
下面代码设置了节点分别在 hover 和 click 状态为 true 时的样式，边在 click 状态为 true 时的样式：
const graph = new G6.Graph({
// ... // 其他配置项
// 节点不同状态下的样式集合
nodeStateStyles: {
// 鼠标 hover 上节点，即 hover 状态为 true 时的样式
hover: {
fill: 'lightsteelblue',
},
// 鼠标点击节点，即 click 状态为 true 时的样式
click: {
stroke: '#000',
lineWidth: 3,
},
},
// 边不同状态下的样式集合
edgeStateStyles: {
// 鼠标点击边，即 click 状态为 true 时的样式
click: {
stroke: 'steelblue',
},
},
});
监听事件并切换元素状态
G6 中所有元素监听都挂载在图实例上，如下代码中的 graph 对象是 G6.Graph 的实例，graph.on() 函数监听了某元素类型（node / edge）的某种事件（click / mouseenter / mouseleave / ... 所有事件参见：Event API）。
// 在图实例 graph 上监听
graph.on('元素类型:事件名', (e) => {
// do something
});
现在，我们通过下面代码，为 G6图形 增加点和边上的监听事件，并在监听函数里使用 graph.setItemState() 改变元素的状态：
效果代码
import { useRef, useEffect } from "react";
import G6 from "@antv/g6";
const Behavior = () => {
const containerRef = useRef(null);
const graphRef = useRef();
useEffect(() => {
if (graphRef.current || !containerRef.current) return;
const graph = new G6.Graph({
container: containerRef.current, // String | HTMLElement，必须，在 Step 1 中创建的容器 id 或容器本身
width: 800, // Number，必须，图的宽度
height: 600, // Number，必须，图的高度
// 布局配置项
layout: {
// Object，可选，布局的方法及其配置项，默认为 random 布局。
type: "force", // 指定为力导向布局
preventOverlap: true, // 防止节点重叠
// nodeSize: 40 // 节点大小，用于算法中防止节点重叠时的碰撞检测。由于已经在上一节的元素配置中设置了每个节点的 size 属性，则不需要在此设置 nodeSize。
linkDistance: 150, // 指定边距离为150
},
// 设置画布的交互模式
modes: {
default: ["drag-canvas", "zoom-canvas", "drag-node"], // 允许拖拽画布、放缩画布、拖拽节点
},
// 节点在默认状态下的样式配置（style）和其他配置
defaultNode: {
size: 40, //节点的大小
// 节点样式配置
style: {
fill: "steelblue", // 节点填充色
stroke: "#666", // 节点描边色
lineWidth: 1, // 节点描边粗细
},
// 节点上的标签文本配置
labelCfg: {
// 节点上的标签文本样式配置
style: {
fill: "#fff", // 节点标签文字颜色
},
},
},
// 边在默认状态下的样式配置（style）和其他配置
defaultEdge: {
// 边上的标签文本配置
labelCfg: {
autoRotate: true, // 边上的标签文本根据边的方向旋转
},
},
// 节点不同状态下的样式集合
nodeStateStyles: {
// 鼠标 hover 上节点，即 hover 状态为 true 时的样式
hover: {
fill: "lightsteelblue",
},
// 鼠标点击节点，即 click 状态为 true 时的样式
click: {
stroke: "#000",
lineWidth: 3,
},
},
// 边不同状态下的样式集合
edgeStateStyles: {
// 鼠标点击边，即 click 状态为 true 时的样式
click: {
stroke: "steelblue",
},
},
});
onLoadData((data) => {
graph.data(data); // 绑定数据
graph.render(); // 渲染图
graphRef.current = graph;
// 鼠标进入节点
graph.on("node:mouseenter", (e) => {
const nodeItem = e.item; // 获取鼠标进入的节点元素对象
graph.setItemState(nodeItem, "hover", true); // 设置当前节点的 hover 状态为 true
});
// 鼠标离开节点
graph.on("node:mouseleave", (e) => {
const nodeItem = e.item; // 获取鼠标离开的节点元素对象
graph.setItemState(nodeItem, "hover", false); // 设置当前节点的 hover 状态为 false
});
// 点击节点
graph.on("node:click", (e) => {
// 先将所有当前是 click 状态的节点置为非 click 状态
const clickNodes = graph.findAllByState("node", "click");
clickNodes.forEach((cn) => {
graph.setItemState(cn, "click", false);
});
const nodeItem = e.item; // 获取被点击的节点元素对象
graph.setItemState(nodeItem, "click", true); // 设置当前节点的 click 状态为 true
});
// 点击边
graph.on("edge:click", (e) => {
// 先将所有当前是 click 状态的边置为非 click 状态
const clickEdges = graph.findAllByState("edge", "click");
clickEdges.forEach((ce) => {
graph.setItemState(ce, "click", false);
});
const edgeItem = e.item; // 获取被点击的边元素对象
graph.setItemState(edgeItem, "click", true); // 设置当前边的 click 状态为 true
});
});
}, []);
const onLoadData = async (callback) => {
const response = await fetch(
"https://gw.alipayobjects.com/os/basement_prod/6cae02ab-4c29-44b2-b1fd-4005688febcb.json"
);
const remoteData = await response.json();
const nodes = remoteData.nodes;
nodes.forEach((node) => {
if (!node.style) {
node.style = {};
}
// 根据节点数据中的 class 属性配置图形
switch (node.class) {
case "c0": {
node.type = "circle"; // class = 'c0' 时节点图形为 circle
break;
}
case "c1": {
node.type = "rect"; // class = 'c1' 时节点图形为 rect
node.size = [35, 20]; // class = 'c1' 时节点大小
break;
}
case "c2": {
node.type = "ellipse"; // class = 'c2' 时节点图形为 ellipse
node.size = [35, 20]; // class = 'c2' 时节点大小
break;
}
}
});
const edges = remoteData.edges;
edges.forEach((edge) => {
if (!edge.style) {
edge.style = {};
}
edge.style.lineWidth = edge.weight; // 边的粗细映射边数据中的 weight 属性数值
// 移到此处
edge.style.opacity = 0.6;
edge.style.stroke = "grey";
});
callback(remoteData);
};
return (
<div
ref={containerRef}
style={{ border: "2px solid #000", display: "inline-block" }}
></div>
);
};
export default Behavior;
