MP4标准是一种视频的封装格式（关于封装格式，可以看前一篇笔记 音视频编码基础），是在前端视频点播中比较常见的一种格式。MP4是一种比较全面的容器，可以封装很多种类型的音频和视频，比较常见的是H.264（AVC）视频+AAC音频 的搭配。今天我们来简单学习一下MP4的格式，为后续音视频学习打下基础。

Sample：采样，对于视频来说，可以理解为视频的一帧。对于音频来说，代表一小段音频数据。

Chunk：连续好几个Sample组成一个chunk，一小段视频

Track：连续的chunk组成一个Track，代表一个视频或者一个音频序列。常见的视频轨音频轨即为Track的一种

MP4由多个box组成，box之间呈树状结构组织息。box有好多种，不同的box携带不同的信息。并且box还可以包含box，称为container box。还有一种特殊的full box，用于moov

每个box由两部分组成：

box header：携带box元数据

box body：实际的box数据，实际存储内容和box的类型有关

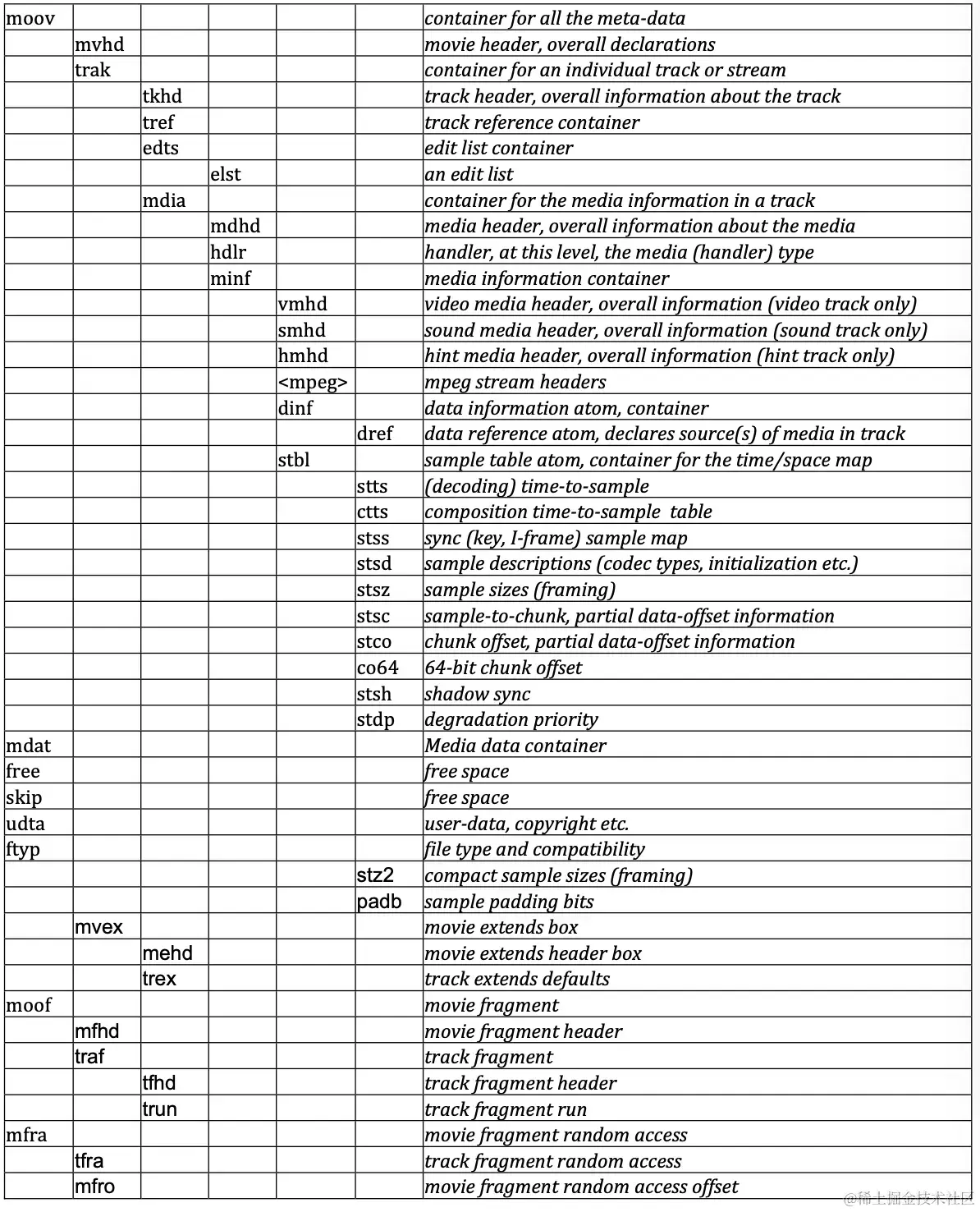

常见的box如下表

类型有很多，我们挑常用的来学习

Movie Box，存储 mp4 的 metadata，一般位于mp4文件的开头，有且仅有一个。

mp4文件的整体信息，比如创建和修改时间、文件时长等，仅有一个

记录每个track的元信息，是个container box，我们主要看子box

分别记录每个track的整体信息，例如当前轨道的id，对于视频轨的宽高、所处层级，对于音频轨的音量大小等。数量对应track的数量。

每个Track Box都需要有一个tkhd box和mdia Box，其它的box都是可选择的

Track媒体头信息以及媒体信息，是个container box，我们主要看子box

声明当前track的类型，以及对应的处理器（handler），包括三种：vide （video track）、soun（sound track）、hint（hint track）

定义了该Track的媒体头信息，我们主要关心timescale和duration，分辨表示了时间戳和时长，这个时间戳也是PTS和DTS的单位

该box建立了时间到真实音视频sample的映射关系，是moov中最重要的box，也是音视频数据操作的关键。

媒体流每一个sample在文件中的offset，pts，duration等信息，播放时需要根据stbl找到正确对应的sample送给解码器

Sample Description Box，一个非常复杂的container box，有很多子box。存放解码必须的描述信息，给出视频、音频的编码、宽高、音量等信息，以及每个sample中包含多少个frame

每个chunk在文件中的偏移位置，注意是在整个文件中的偏移位置，而不是在box中的

sample 以 chunk 为单位分成多个组，stsc记录sample-chunk的映射表，记录sample所在chunk，包括共有几个chunk，每个chunk有几个sample

可以推导出每个sample的大小，单位是字节。

stsz+stsc+stco结合可以推导出每个sample在文件中的位置，从而取出正确的sample

DTS到sample number的映射表，主要用来推导每个sample的时长

存放关键帧列表，记录哪个sample是关键帧。如果每个都是关键帧的话则不存在此box

时间偏移记录表，记录PTS和DTS，当PTS与DTS不一致时（有B帧）存在此box

mdat box存储真实的媒体数据，根据moov box中的数据，计算出偏移量和size从mdat box的数据中获取对应的帧

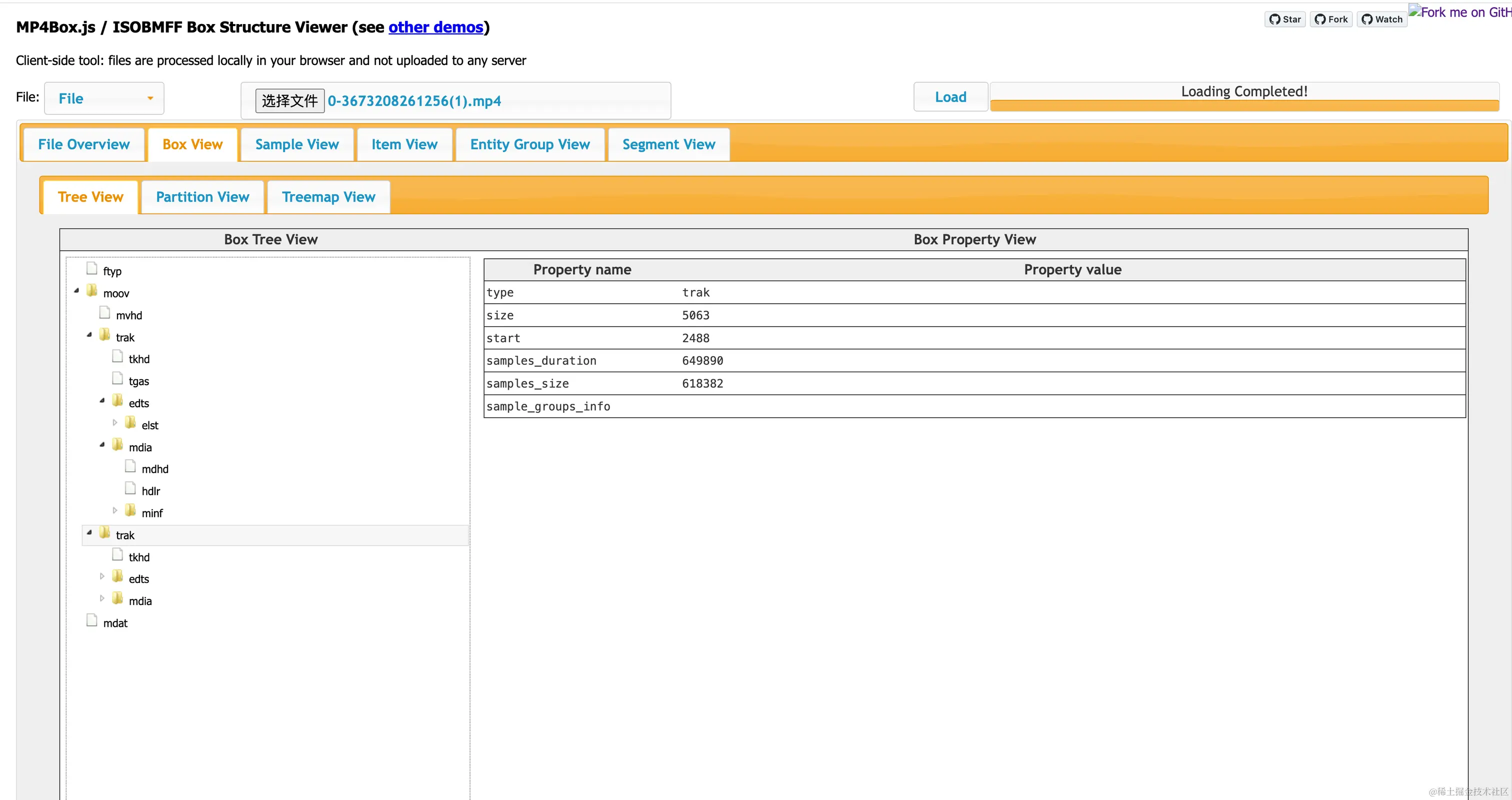

在前端我们可以使用mp4box.js来解析MP4文件，可以解析box结构或者提取MP4的视频流，官方也提供了在线工具gpac.github.io/mp4box.js/t…
