分布式数据库

分布式数据库的定义

`分布式数据库`其实没有一个官方的定义，只是我们技术人员提出的一个约定俗成的说法。

在数据库领域，当产品不断演进逐渐被大家认识和认可后，就会成了一个标准，比如说微软的 SQL Server 数据库，其他数据库都喜欢拿它作为对比，那 SQL Server 数据库就会成为一个标准。

但是分布式数据库也是最近几年才被大家提出，还是比较新的，也没有参照。不过我们可以通过这些大厂大牛们总结的经验来认识分布式数据库。

分布式数据库就是用分布式架构实现的数据库。

分布式数据库的优势

那为什么我们要用分布式架构呢？

简单来说，就是用多机（机器）来横向扩展单机的性能，另外一个很重要的原因就是分布式的可靠性，比如多机备份、容灾等。

那数据库是不是也需要提升性能和保证可靠性呢？

答案是肯定的。

哪些大厂在用分布式数据库？

每年双 11，阿里就喜欢 show 一波交易战绩，其分布式数据库 OceanBase 功不可没。头部大厂如腾讯、字节跳动、美团也开始使用分布式数据库，还有各大银行也上线了分布式数据库。

所以说分布式数据库是一种趋势，如果业务场景要求高性能和高可靠，就可以考虑使用分布式架构下的数据库了。

分布式数据库情况

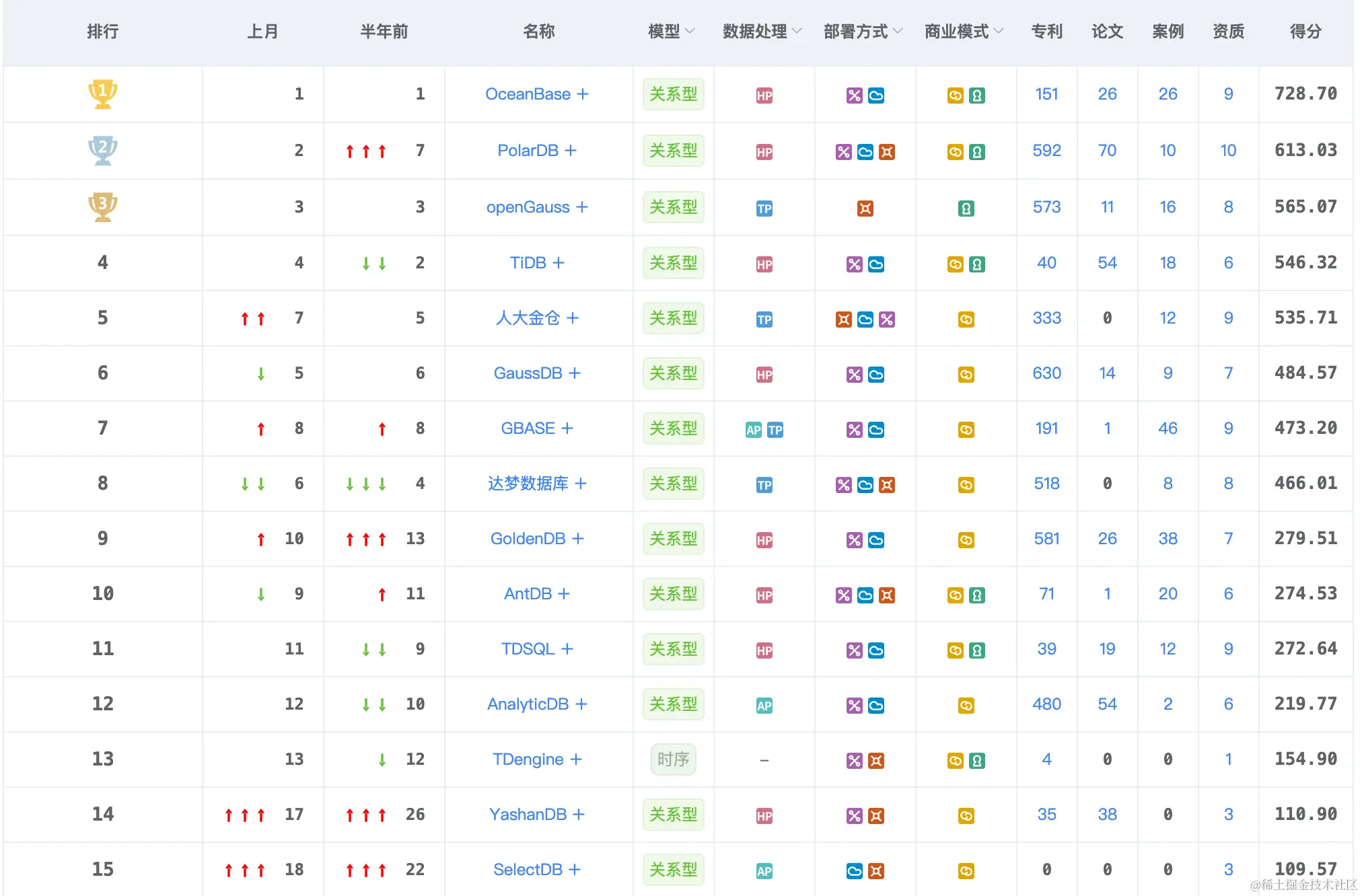

中国数据库排行 - 墨天轮

TiDB简介

TiDB 是 PingCAP 公司自主设计、研发的开源分布式关系型数据库，是一款同时支持在线事务处理与在线分析处理 (Hybrid Transactional and Analytical Processing, HTAP) 的融合型分布式数据库产品，具备水平扩容或者缩容、金融级高可用、实时 HTAP、云原生的分布式数据库、兼容 MySQL 5.7 协议和 MySQL 生态等重要特性。目标是为用户提供一站式 OLTP (Online Transactional Processing)、OLAP (Online Analytical Processing)、HTAP 解决方案。TiDB 适合高可用、强一致要求较高、数据规模较大等各种应用场景。

五大核心特性

一键水平扩缩容

得益于 TiDB 存储计算分离的架构的设计，可按需对计算、存储分别进行在线扩容或者缩容，扩容或者缩容过程中对应用运维人员透明。
金融级高可用

数据采用多副本存储，数据副本通过 Multi-Raft 协议同步事务日志，多数派写入成功事务才能提交，确保数据强一致性且少数副本发生故障时不影响数据的可用性。可按需配置副本地理位置、副本数量等策略，满足不同容灾级别的要求。
实时 HTAP

提供行存储引擎 TiKV、列存储引擎 TiFlash 两款存储引擎，TiFlash 通过 Multi-Raft Learner 协议实时从 TiKV 复制数据，确保行存储引擎 TiKV 和列存储引擎 TiFlash 之间的数据强一致。TiKV、TiFlash 可按需部署在不同的机器，解决 HTAP 资源隔离的问题。
云原生的分布式数据库

专为云而设计的分布式数据库，通过 TiDB Operator 可在公有云、私有云、混合云中实现部署工具化、自动化。
兼容 MySQL 5.7 协议和 MySQL 生态

兼容 MySQL 5.7 协议、MySQL 常用的功能、MySQL 生态，应用无需或者修改少量代码即可从 MySQL 迁移到 TiDB。提供丰富的数据迁移工具帮助应用便捷完成数据迁移。

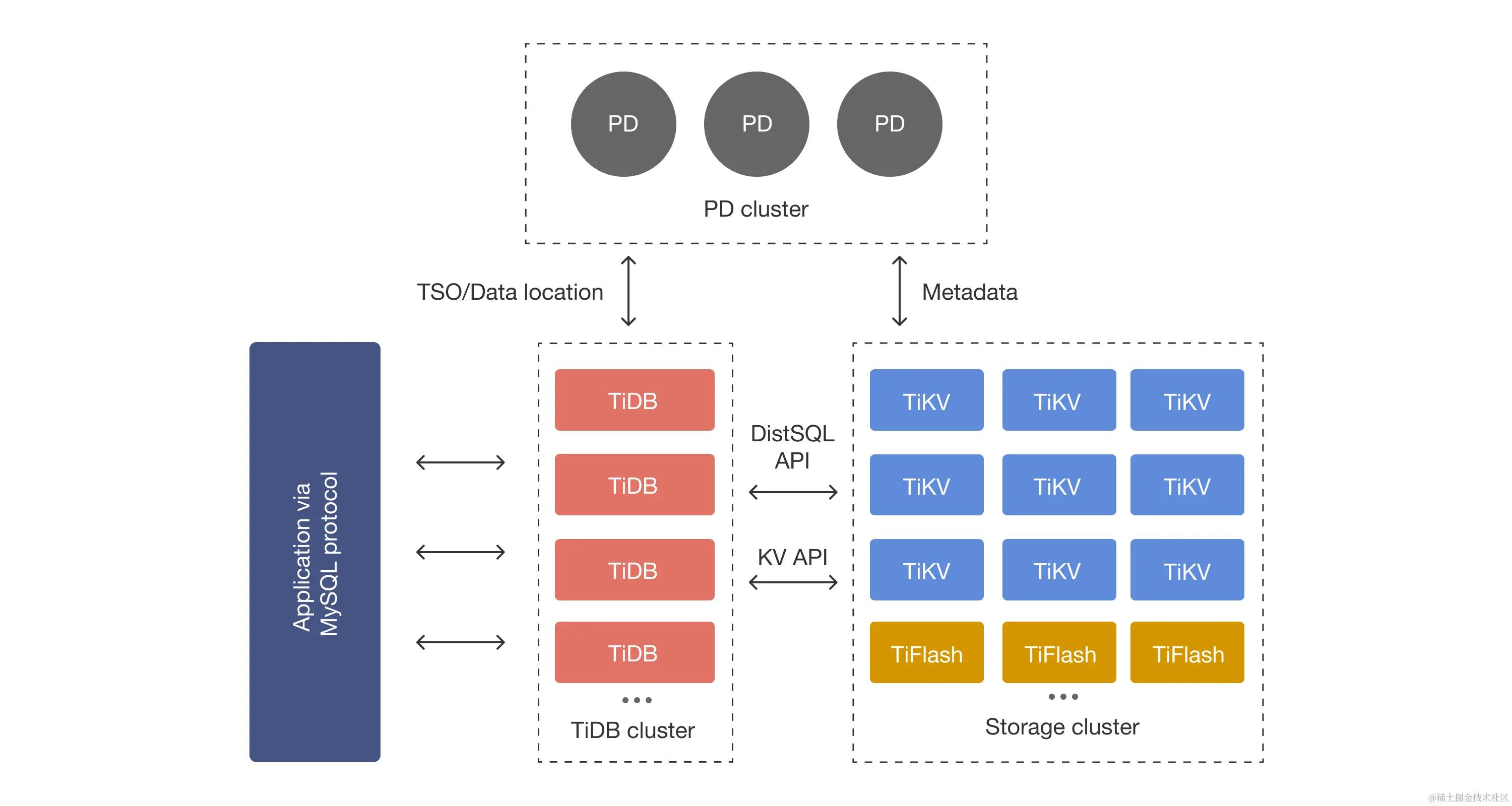

TiDB整体架构

TiDB Server：SQL 层，对外暴露 MySQL 协议的连接 endpoint，负责接受客户端的连接，执行 SQL 解析和优化，最终生成分布式执行计划。TiDB 层本身是无状态的，实践中可以启动多个 TiDB 实例，通过负载均衡组件（如 LVS、HAProxy 或 F5）对外提供统一的接入地址，客户端的连接可以均匀地分摊在多个 TiDB 实例上以达到负载均衡的效果。TiDB Server 本身并不存储数据，只是解析 SQL，将实际的数据读取请求转发给底层的存储节点 TiKV（或 TiFlash）。
PD (Placement Driver) Server：整个 TiDB 集群的元信息管理模块，负责存储每个 TiKV 节点实时的数据分布情况和集群的整体拓扑结构，提供 TiDB Dashboard 管控界面，并为分布式事务分配事务 ID。PD 不仅存储元信息，同时还会根据 TiKV 节点实时上报的数据分布状态，下发数据调度命令给具体的 TiKV 节点，可以说是整个集群的“大脑”。此外，PD 本身也是由至少 3 个节点构成，拥有高可用的能力。建议部署奇数个 PD 节点。
存储节点

存储

Key-Value Pairs（键值对）

作为保存数据的系统，首先要决定的是数据的存储模型，也就是数据以什么样的形式保存下来。TiKV 的选择是 Key-Value 模型，并且提供有序遍历方法。

TiKV 数据存储的两个关键点：

这是一个巨大的 Map，也就是存储的是 Key-Value Pairs（键值对）
这个 Map 中的 Key-Value pair 按照 Key 的二进制顺序有序，也就是可以 Seek 到某一个 Key 的位置，然后不断地调用 Next 方法以递增的顺序获取比这个 Key 大的 Key-Value。

本地存储 (RocksDB)

TiKV数据保存在 RocksDB 中，具体的数据落地由 RocksDB 负责。这个选择的原因是开发一个单机存储引擎工作量很大，特别是要做一个高性能的单机引擎，需要做各种细致的优化，而 RocksDB 是由 Facebook 开源的一个非常优秀的单机 KV 存储引擎，可以满足 TiKV 对单机引擎的各种要求。这里可以简单的认为 RocksDB 是一个单机的持久化 Key-Value Map。

底层数据结构LSM-tree

LSM-Tree全称是Log Structured Merge Tree，是一种分层、有序、面向磁盘的数据结构，其核心思想是充分了利用了磁盘批量的顺序写要远比随机写性能高出很多。这种结构的写入，全部都是以Append的模式追加，不存在删除和修改，但是是以牺牲部分读取性能为代价尤其是随机读，通常适合于写多读少的场景。

LSM-tree和SST-table

在LSM-Tree里面，核心的数据结构就是SSTable，全称是Sorted String Table。SSTable是一种拥有持久化，有序且不可变的的键值存储结构，它的key和value都是任意的字节数组，并且了提供了按指定key查找和指定范围的key区间迭代遍历的功能。SSTable内部包含了一系列可配置大小的Block块，典型的大小是64KB，关于这些Block块的index存储在SSTable的尾部，用于帮助快速查找特定的Block。当一个SSTable被打开的时候，index会被加载到内存，然后根据key在内存index里面进行一个二分查找，查到该key对应的磁盘的offset之后，然后去磁盘把响应的块数据读取出来。当然如果内存足够大的话，可以直接把SSTable直接通过MMap的技术映射到内存中，从而提供更快的查找。

在LSM-Tree里，SSTable有一份在内存里面，其他的多级在磁盘上，如下图所示：

LSM-tree中写数据流程

当收到一个写请求时，会先把该条数据记录在WAL Log里面，用作故障恢复。
当写完WAL Log后，会把该条数据写入内存的SSTable里面（删除是标记，更新是新记录一条的数据），也称Memtable。注意为了维持有序性在内存里面可以采用红黑树或者跳跃表相关的数据结构。
当Memtable超过一定的大小后，会在内存里面冻结，变成不可变的Memtable，同时为了不阻塞写操作需要新生成一个Memtable继续提供服务。
把内存里面不可变的Memtable给dump到到硬盘上的SSTable层中，此步骤也称为Minor Compaction，这里需要注意在L0层的SSTable是没有进行合并的，所以这里的key range在多个SSTable中可能会出现重叠，在层数大于0层之后的SSTable，不存在重叠key。
当每层的磁盘上的SSTable的体积超过一定的大小或者个数，也会周期的进行合并。此步骤也称为Major Compaction，这个阶段会真正的清除掉被标记删除掉的数据以及多版本数据的合并，避免浪费空间，注意由于SSTable都是有序的，我们可以直接采用merge sort进行高效合并。

LSM-tree中读数据流程

当收到一个读请求的时候，会直接先在内存里面查询，如果查询到就返回。
如果没有查询到就会依次下沉，把所有的Level层查询一遍得到最终结果。

LSM树与B+树对比

特性	LSM-Tree	B+Tree
数据处理	将数据拆分为几百M大小的Segments,并顺序写入	将数据拆分为固定大小的Block或Page，一般是4KB大小，和磁盘一个扇区的大小对应，Page是读写的最小单位
数据的更新和删除	LSM-Tree只能追加写，并且在Level 0层key的rang会重叠，所以对事务支持较弱，只能在SegmentCompaction的时候进行真正的更新和删除	原地更新和删除，对数据事务支持更加友好，因为一个key只会出现一个Page页里面
IO吞吐	支持高吞吐的写(可认为是O(1))，这个特点在分布式系统上更为看重；针对读取普通LSM-Tree结构，读取是O(N)的复杂度，在使用索引或者缓存优化后的也可以达到O(LogN)的复杂度	支持高效的读(稳定的OlogN)；在大规模的写请求下(复杂度O(LogN))，效率会变得比较低，因为随着insert的操作，为了维护B+树结构，节点会不断的分裂和合并。操作磁盘的随机读写概率会变大，导致性能降低。

Raft 协议

Raft是一个共识算法，所谓共识就是多个节点多某个事情达成一致。它将一致性分解为多个子问题：Leader选举（Leader election）、日志同步（Log replication）、安全性（Safety）、日志压缩（Log compaction）、成员变更（Membership change）等。同时，Raft算法使用了更强的假设来减少了需要考虑的状态，使之变的易于理解和实现。

TiKV 如何保证单机失效的情况下，数据不丢失，不出错？

简单来说，需要想办法把数据复制到多台机器上，这样一台机器无法服务了，其他的机器上的副本还能提供服务；复杂来说，还需要这个数据复制方案是可靠和高效的，并且能处理副本失效的情况。TiKV 选择了 Raft 算法。Raft 是一个一致性协议。Raft 提供几个重要的功能：

Leader（主副本）选举
成员变更（如添加副本、删除副本、转移 Leader 等操作）
日志复制

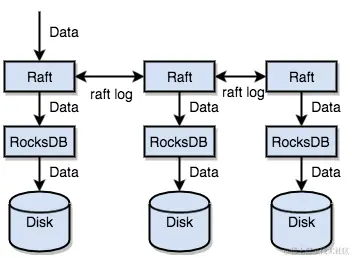

TiKV 利用 Raft 来做数据复制，每个数据变更都会落地为一条 Raft 日志，通过 Raft 的日志复制功能，将数据安全可靠地同步到复制组的每一个节点中。不过在实际写入中，根据 Raft 的协议，只需要同步复制到多数节点，即可安全地认为数据写入成功。

总结一下，通过单机的 RocksDB，TiKV 可以将数据快速地存储在磁盘上；通过 Raft，将数据复制到多台机器上，以防单机失效。数据的写入是通过 Raft 这一层的接口写入，而不是直接写 RocksDB。通过实现 Raft，TiKV 变成了一个分布式的 Key-Value 存储，少数几台机器宕机也能通过原生的 Raft 协议自动把副本补全，可以做到对业务无感知。

Region

TiKV 将整个 Key-Value 空间分成很多段，每一段是一系列连续的 Key，将每一段叫做一个 Region，可以用 [StartKey，EndKey) 这样一个左闭右开区间来描述。每个 Region 中保存的数据量默认维持在 96 MiB 左右（可以通过配置修改）。

将数据划分成 Region 后，TiKV 将会做两件重要的事情：

以 Region 为单位，将数据分散在集群中所有的节点上，并且尽量保证每个节点上服务的 Region 数量差不多。
以 Region 为单位做 Raft 的复制和成员管理。

这两点非常重要：

先看第一点，数据按照 Key 切分成很多 Region，每个 Region 的数据只会保存在一个节点上面（暂不考虑多副本）。TiDB 系统会有一个组件 (PD) 来负责将 Region 尽可能均匀的散布在集群中所有的节点上，这样一方面实现了存储容量的水平扩展（增加新的节点后，会自动将其他节点上的 Region 调度过来），另一方面也实现了负载均衡（不会出现某个节点有很多数据，其他节点上没什么数据的情况）。同时为了保证上层客户端能够访问所需要的数据，系统中也会有一个组件 (PD) 记录 Region 在节点上面的分布情况，也就是通过任意一个 Key 就能查询到这个 Key 在哪个 Region 中，以及这个 Region 目前在哪个节点上（即 Key 的位置路由信息）。至于负责这两项重要工作的组件 (PD)，会在后续介绍。
对于第二点，TiKV 是以 Region 为单位做数据的复制，也就是一个 Region 的数据会保存多个副本，TiKV 将每一个副本叫做一个 Replica。Replica 之间是通过 Raft 来保持数据的一致，一个 Region 的多个 Replica 会保存在不同的节点上，构成一个 Raft Group。其中一个 Replica 会作为这个 Group 的 Leader，其他的 Replica 作为 Follower。默认情况下，所有的读和写都是通过 Leader 进行，读操作在 Leader 上即可完成，而写操作再由 Leader 复制给 Follower。

以 Region 为单位做数据的分散和复制，TiKV 就成为了一个分布式的具备一定容灾能力的 KeyValue 系统，不用再担心数据存不下，或者是磁盘故障丢失数据的问题。

计算

TiDB 在 TiKV 提供的分布式存储能力基础上，构建了兼具优异的交易处理能力与良好的数据分析能力的计算引擎。本文首先从数据映射算法入手介绍 TiDB 如何将库表中的数据映射到 TiKV 中的 (Key, Value) 键值对，然后描述 TiDB 元信息管理方式，最后介绍 TiDB SQL 层的主要架构。

表数据与 Key-Value 的映射关系

在关系型数据库中，一个表可能有很多列。要将一行中各列数据映射成一个 (Key, Value) 键值对，需要考虑如何构造 Key。首先，OLTP 场景下有大量针对单行或者多行的增、删、改、查等操作，要求数据库具备快速读取一行数据的能力。因此，对应的 Key 最好有一个唯一 ID（显示或隐式的 ID），以方便快速定位。其次，很多 OLAP 型查询需要进行全表扫描。如果能够将一个表中所有行的 Key 编码到一个区间内，就可以通过范围查询高效完成全表扫描的任务。

基于上述考虑，TiDB 中的表数据与 Key-Value 的映射关系作了如下设计：

为了保证同一个表的数据放在一起，方便查找，TiDB 会为每个表分配一个表 ID，用 TableID 表示。表 ID 是一个整数，在整个集群内唯一。
TiDB 会为表中每行数据分配一个行 ID，用 RowID 表示。行 ID 也是一个整数，在表内唯一。对于行 ID，TiDB 做了一个小优化，如果某个表有整数型的主键，TiDB 会使用主键的值当做这一行数据的行 ID。

每行数据按照如下规则编码成 (Key, Value) 键值对：

Key:   tablePrefix{TableID}_recordPrefixSep{RowID}
Value: [col1, col2, col3, col4]

其中 tablePrefix 和 recordPrefixSep 都是特定的字符串常量，用于在 Key 空间内区分其他数据。其具体值在后面的小结中给出。

索引数据和 Key-Value 的映射关系

TiDB 同时支持主键和二级索引（包括唯一索引和非唯一索引）。与表数据映射方案类似，TiDB 为表中每个索引分配了一个索引 ID，用 IndexID 表示。

对于主键和唯一索引，需要根据键值快速定位到对应的 RowID，因此，按照如下规则编码成 (Key, Value) 键值对：

Key:   tablePrefix{tableID}_indexPrefixSep{indexID}_indexedColumnsValue
Value: RowID

对于不需要满足唯一性约束的普通二级索引，一个键值可能对应多行，需要根据键值范围查询对应的 RowID。因此，按照如下规则编码成 (Key, Value) 键值对：

Key:   tablePrefix{TableID}_indexPrefixSep{IndexID}_indexedColumnsValue_{RowID}
Value: ...

映射关系小结

上述所有编码规则中的 tablePrefix、recordPrefixSep 和 indexPrefixSep 都是字符串常量，用于在 Key 空间内区分其他数据，定义如下：

tablePrefix     = []byte{'t'}
recordPrefixSep = []byte{'r'}
indexPrefixSep  = []byte{'i'}

另外请注意，上述方案中，无论是表数据还是索引数据的 Key 编码方案，一个表内所有的行都有相同的 Key 前缀，一个索引的所有数据也都有相同的前缀。这样具有相同的前缀的数据，在 TiKV 的 Key 空间内，是排列在一起的。因此只要小心地设计后缀部分的编码方案，保证编码前和编码后的比较关系不变，就可以将表数据或者索引数据有序地保存在 TiKV 中。采用这种编码后，一个表的所有行数据会按照 RowID 顺序地排列在 TiKV 的 Key 空间中，某一个索引的数据也会按照索引数据的具体的值（编码方案中的 indexedColumnsValue）顺序地排列在 Key 空间内。

Key-Value 映射关系示例

最后通过一个简单的例子，来理解 TiDB 的 Key-Value 映射关系。假设 TiDB 中有如下这个表：

CREATE TABLE User (
    ID int,
    Name varchar(20),
    Role varchar(20),
    Age int,
    PRIMARY KEY (ID),
    KEY idxAge (Age)
);

假设该表中有 3 行数据：

1, "TiDB", "SQL Layer", 10
2, "TiKV", "KV Engine", 20
3, "PD", "Manager", 30
4, "TiTan", "cal", 10

首先每行数据都会映射为一个 (Key, Value) 键值对，同时该表有一个 int 类型的主键，所以 RowID 的值即为该主键的值。假设该表的 TableID 为 10，则其存储在 TiKV 上的表数据为：

t10_r1 --> ["TiDB", "SQL Layer", 10]
t10_r2 --> ["TiKV", "KV Engine", 20]
t10_r3 --> ["PD", "Manager", 30]
t10_r4 --> ["TiTan", "cal", 10]

除了主键外，该表还有一个非唯一的普通二级索引 idxAge，假设这个索引的 IndexID 为 1，则其存储在 TiKV 上的索引数据为：

t10_i1_10_1 --> ...
t10_i1_20_2 --> ...
t10_i1_30_3 --> ...
t10_i1_10_4 --> ...

元信息管理

TiDB 中每个 Database 和 Table 都有元信息，也就是其定义以及各项属性。这些信息也需要持久化，TiDB 将这些信息也存储在了 TiKV 中。

每个 Database/Table 都被分配了一个唯一的 ID，这个 ID 作为唯一标识，并且在编码为 Key-Value 时，这个 ID 都会编码到 Key 中，再加上 m_ 前缀。这样可以构造出一个 Key，Value 中存储的是序列化后的元信息。

除此之外，TiDB 还用一个专门的 (Key, Value) 键值对存储当前所有表结构信息的最新版本号。这个键值对是全局的，每次 DDL 操作的状态改变时其版本号都会加 1。目前，TiDB 把这个键值对持久化存储在 PD Server 中，其 Key 是 "/tidb/ddl/global_schema_version"，Value 是类型为 int64 的版本号值。TiDB 采用 Online Schema 变更算法，有一个后台线程在不断地检查 PD Server 中存储的表结构信息的版本号是否发生变化，并且保证在一定时间内一定能够获取版本的变化。

SQL 层简介

TiDB 的 SQL 层，即 TiDB Server，负责将 SQL 翻译成 Key-Value 操作，将其转发给共用的分布式 Key-Value 存储层 TiKV，然后组装 TiKV 返回的结果，最终将查询结果返回给客户端。

这一层的节点都是无状态的，节点本身并不存储数据，节点之间完全对等。

SQL 运算

最简单的方案就是将 SQL 查询映射为对 KV 的查询，再通过 KV 接口获取对应的数据，最后执行各种计算。

比如 select count(*) from user where name = "TiDB" 这样一个 SQL 语句，它需要读取表中所有的数据，然后检查 name 字段是否是 TiDB，如果是的话，则返回这一行。具体流程如下：

构造出 Key Range：一个表中所有的 RowID 都在 [0, MaxInt64) 这个范围内，使用 0 和 MaxInt64 根据行数据的 Key 编码规则，就能构造出一个 [StartKey, EndKey)的左闭右开区间。
扫描 Key Range：根据上面构造出的 Key Range，读取 TiKV 中的数据。
过滤数据：对于读到的每一行数据，计算 name = "TiDB" 这个表达式，如果为真，则向上返回这一行，否则丢弃这一行数据。
计算 Count(*)：对符合要求的每一行，累计到 Count(*) 的结果上面。

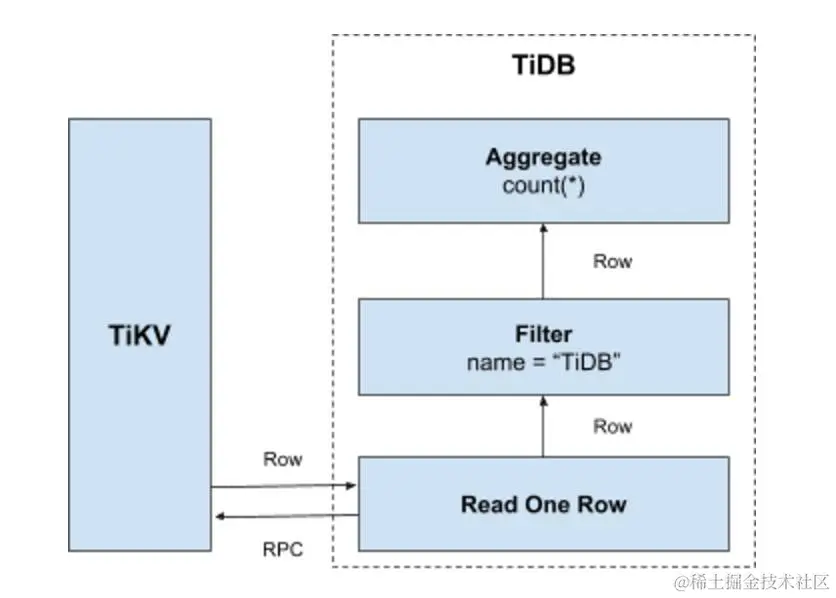

整个流程示意图如下：

这个方案是直观且可行的，但是在分布式数据库的场景下有一些显而易见的问题：

在扫描数据的时候，每一行都要通过 KV 操作从 TiKV 中读取出来，至少有一次 RPC 开销，如果需要扫描的数据很多，那么这个开销会非常大。
并不是所有的行都满足过滤条件 name = "TiDB"，如果不满足条件，其实可以不读取出来。
此查询只要求返回符合要求行的数量，不要求返回这些行的值。

分布式 SQL 运算

为了解决上述问题，计算应该需要尽量靠近存储节点，以避免大量的 RPC 调用。首先，SQL 中的谓词条件 name = "TiDB" 应被下推到存储节点进行计算，这样只需要返回有效的行，避免无意义的网络传输。然后，聚合函数 Count(*) 也可以被下推到存储节点，进行预聚合，每个节点只需要返回一个 Count(*) 的结果即可，再由 SQL 层将各个节点返回的 Count(*) 的结果累加求和。

以下是数据逐层返回的示意图：

SQL 层架构

用户的 SQL 请求会直接或者通过 Load Balancer 发送到 TiDB Server，TiDB Server 会解析 MySQL Protocol Packet，获取请求内容，对 SQL 进行语法解析和语义分析，制定和优化查询计划，执行查询计划并获取和处理数据。数据全部存储在 TiKV 集群中，所以在这个过程中 TiDB Server 需要和 TiKV 交互，获取数据。最后 TiDB Server 需要将查询结果返回给用户。
