Graphics Pipeline && 顶点输入:
Pipeline 即渲染管线，将3D空间中的物体转变为2D图像，映射在屏幕上
将一系列原始图形数据途径输送管线，经过各种变换处理出现在屏幕上。

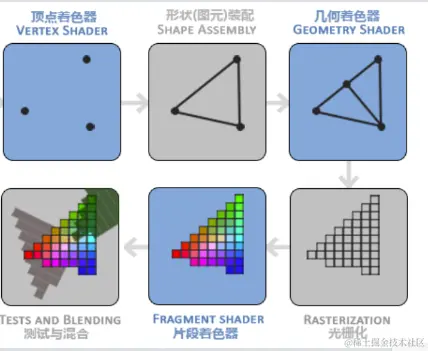

渲染管线分为两个部分
- 将3D图形转化为2D图像
- 将2D图像转化为实际有颜色的像素
顶点着色器：
把单独的顶点进行输入，将顶点3D坐标转化为另一种3D坐标，且允许对顶点属性进行基本处理（不仅仅可以只传递3D坐标）
图元装配器：
将顶点着色器输出的顶点作为输入，并将所有的点装配成指定形状（eg. a triangle ）
几何着色器：
将图元形式的一些列点的集合作为输入，通过产生新顶点构造新形状
光栅化：
将图元映射为屏幕上的像素，在片段着色器运行之前，进行裁切（Clipping），裁切会丢弃视野外的像素，以此提高效率
片段着色器：
计算一个像素的最终颜色，usually判断着色器包括3D场景中的数据（eg. 光照、阴影、光的颜色）
Test and Blending
即Alpha测试与混合。首先检测对应片段的深度，判断该片段在其他物体的前面还是后面，以此决定是否丢弃。再检查Alpha值，对物体进行混合。
通常情况下，使用默认的几何着色器就行了，but顶点着色器和片段着色器需由我们自定义
OpenGL并不能将所有的3D坐标转化为2D坐标，只有3个轴都在之间时，才能处理他们,将这些范围内的坐标成为标准化坐标（Normalized Device Coordinates）-->NDS
float vertices[] =
{ -0.5f, -0.5f, 0.0f,
0.5f, -0.5f, 0.0f,
0.0f, 0.5f, 0.0f };
由于渲染的是一个2D图形，将z坐标设置为
，这样每个图形的深度就都是一样的了，看上去便是一个二维图形
通常深度可以理解为z坐标，代表在空间中和你的距离，如果离得远就可能被别的像素遮挡，这样就看不到它了，因此也会被丢弃
顶点着色器在GPU创建内存储存顶点数据，用VBO管理这些内存（Vertex Buffer Object）,从而将顶点数据储存在一起一次性的发过去，而不是每个顶点发送一次。
unsigned int VBO;
glGenBuffers(1,&VBO);
glBindBuffer(GL_ARRAY_BUFFER,VBO);
//OpenGL有很多缓冲类型，顶点缓冲对象的类型是GL_ARRAY_BUFFER
//glBindBuffer函数将新创建的缓冲绑定到GL_ARRAY_BUFFER上
此时，所有 GL_ARRAY_BUFFER 上的缓冲调用都会用来配置VBO
glBufferData函数：
将用户定义的数据复制到当前绑定的缓冲对象上的函数
glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);
- 第一个参数：目标缓冲的类型
- 第二个参数：传输数据的大小
- 第三个参数：希望发送的实际数据
- 第四个参数： 如何管理数据
管理数据的三种方式
- GL_STATIC_DRAW: 数据几乎不变
- GL_DTNAMIC_DRAW: 数据会改变很多
- GL_STREAM_DRAW: 每次绘制时改变
此时，已经将顶点数据储存在显卡之中，用VBO这个顶点缓冲对象进行管理
下面将利用顶点和片段着色器对数据进行处理
