记录重点
依赖关系（非成员）
在代码中，某个类的方法通过局部变量、方法的参数或者对静态方法的调用来访问另一个类（被依赖类）中的某些方法来完成一些职责
关联关系（成员对象、一对一）
A类的某个属性是类B的对象
聚合关系（成员对象、一对多）：实线 + 空心菱形
A类的某个属性是类B的对象（Collection），比如一所大学有多个老师
组合关系（成员对象）：实线 + 实心菱形
A类的某个属性是类B的对象，比如头和嘴的关系，没有了头，嘴也就不存在了（A + 实线 + 实心菱形 + B）
泛化关系（继承）
A类的继承B类
实现关系：虚线 + 空心三角
A类实现B接口（A + 虚线 + 空心三角 + B）
一、UML类图简介
类图以反映类的结构(属性、操作)以及类之间的关系为主要目的，描述了软件系统的结构，是一种静态建模方法。类图用来描述系统中有意义的概念，包括具体的概念、抽象的概念、实现方面的概念等，是对现实世界中事物的抽象。类图的主要作用是对系统的词汇进行建模、对简单的协作进行建模和对逻辑数据库模式进行建模。
二、类图基本属性

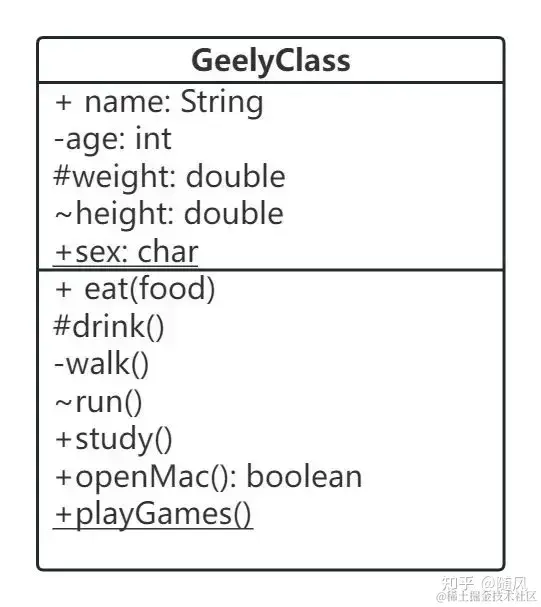

类图概括起来主要由两部分组成：类和类之间的关系，其中对类的定义如下图所示，主要由三部分组成，它们分别是类名、类的属性、类的方法，对应图中的三个分区内容。
·类名：图中最上面的矩形框中为类名。如果字体为斜体，表示为抽象类
·类的属性：类名下方的区域 ·类的方法：图中的下面部分
*符号解释 说明：属性和方法前面的“+”“-”和“#”表示访问级别，以下对这些符号进行解释说明。
+：public，公用的，对所有类可见
-：private，私有的，只对该类本身可用
#：protected，受保护的，对该类的子孙可见
~：package，包的，只对同一包声明的其他类可见
=：表示默认值
下划线：static
斜体：抽象 (注意也可以用两个尖括号包裹来表示抽象，比如 —— <<我是抽象类or接口>>)
冒号前是方法名/变量名（根据有无括号区分），冒号后是返回参数/变量类型（根据有无括号区分），如果没有冒号的话表示方法返回空（也有人通过：void表示返空）

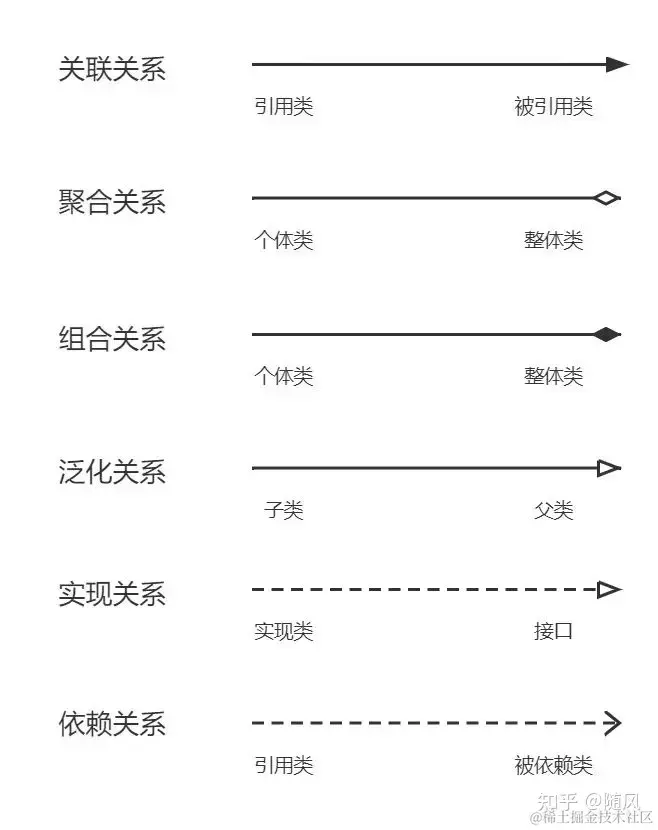

三、类之间的关系
类之间的关系主要包括泛化（继承）、依赖、关联、聚合、组合和实现6种关系，下面对它们进行一一阐释。

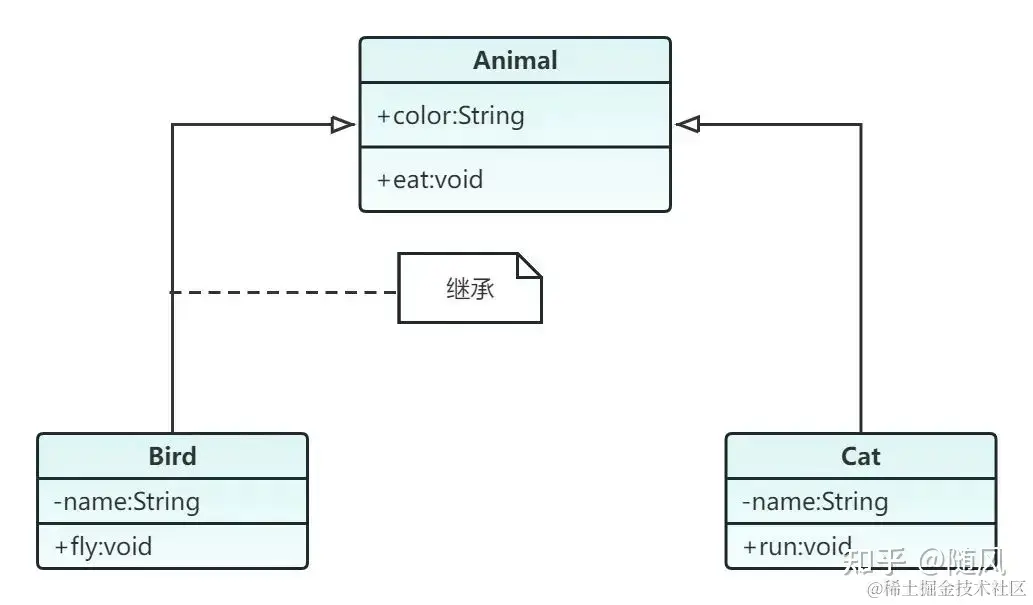

1、泛化关系（继承）
泛化关系是一种继承关系，子类继承父类的所有行为和属性，子类可以新增新的功能或者重写父类功能。表示方法：空心三角+实线，箭头指向父类

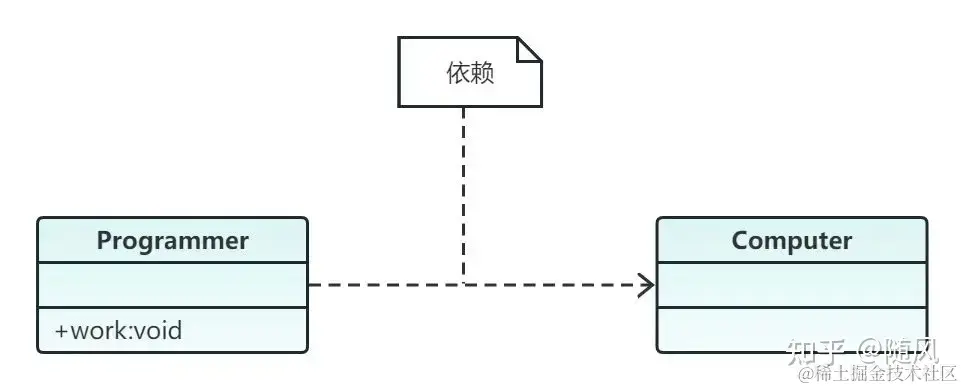

2、依赖关系（不通过属性的）
依赖关系表示一个类使用（依赖）另一个类的服务或信息。当一个类的改变会影响到另一个类时，两个类之间存在依赖关系。一般来说，依赖总是单向的，不应该存在双向依赖。表示方法：尖括号+虚线

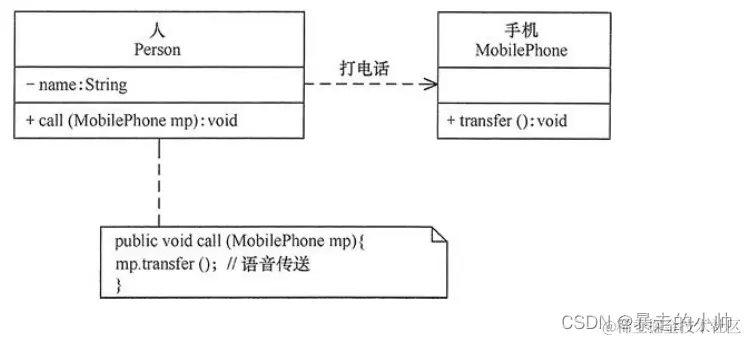

依赖关系是一种使用关系，它是对象之间耦合度最弱的一种关联方式，是临时性的关联。在代码中，某个类的方法通过局部变量、方法的参数或者对静态方法的调用来访问另一个类（被依赖类）中的某些方法来完成一些职责。在 UML 类图中，依赖关系使用带箭头的虚线来表示，箭头从使用类指向被依赖的类。下图所示是人与手机的关系图，人通过手机的语音传送方法打电话。

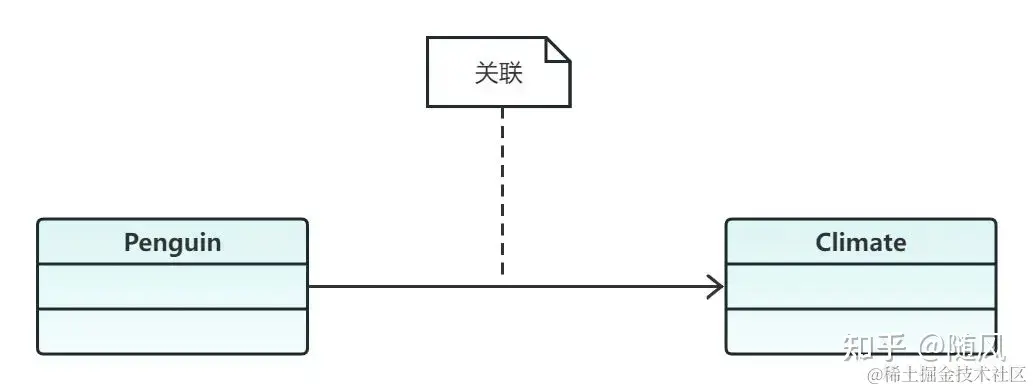

3、关联关系（就是属性依赖）
关联关系是一种拥有的关系，它使一个类知道另一个类的属性和方法。它体现不同类的一种强依赖关系，比如我和我的朋友，这种关系比依赖更强，不存在依赖关系中的偶然性，关系也不是临时的，一般是长期性的。
关联关系分为单向关联或双向关联，也可以有多重性（一对多），双向的关联可以有两个箭头或者没有箭头，单向的关联有一个箭头。表示方法：尖括号+实线，箭头指向被拥有者
3.1 单向关联

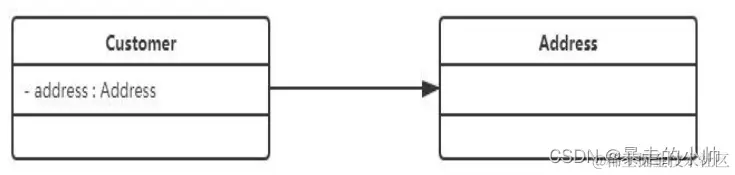

在 UML 类图中单向关联用一个带箭头的实线表示。上图表示每个顾客都有一个地址，这通过让 Customer 类持有一个类型为 Address 的成员变量类实现
3.2 双向关联
从上图中我们很容易看出，所谓的双向关联就是双方各自持有对方类型的成员变量。
在 UML 类图中，双向关联用一个不带箭头的直线表示。上图中在 Customer 类中维护一个 List，表示一个顾客可以购买多个商品；在 Product 类中维护一个 Customer 类型的成员变量表示这个产品被哪个顾客所购买

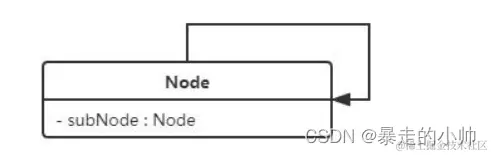

3.3 自关联
自关联在 UML 类图中用一个带有箭头且指向自身的线表示。上图的意思就是 Node 类包含类型为 Node 的成员变量，也就是“自己包含自己”

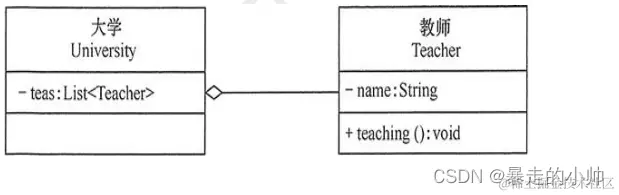

4、聚合关系
聚合关系是关联关系的一种，是强关联关系，是整体和部分之间的关系。 聚合关系也是通过成员对象来实现的，其中成员对象是整体对象的一部分，但是成员对象可以脱离整体对象而独立存在。例如，学校与老师的关系，学校包含老师，但如果学校停办了，老师依然存在。 在 UML 类图中，聚合关系可以用带空心菱形的实线来表示，菱形指向整体
5、组合关系
组合关系也是关联关系的一种，是比聚合关系还要强的关系，是整体与个体的关系，但个体不能离开整体而单独存在。如公司和部门是整体和部分的关系，没有公司就不存在部门。它要求普通的聚合关系中代表整体的对象负责代表部分的对象的生命周期。表示方法：实心菱形+实线
组合表示类之间的整体与部分的关系，但它是一种更强烈的聚合关系。在组合关系中，整体对象可以控制部分对象的生命周期，一旦整体对象不存在，部分对象也将不存在，部分对象不能脱离整体对象而存在。例如，头和嘴的关系，没有了头，嘴也就不存在了。在 UML 类图中，组合关系用带实心菱形的实线来表示，菱形指向整体。 下图所示是头和嘴的关系图：

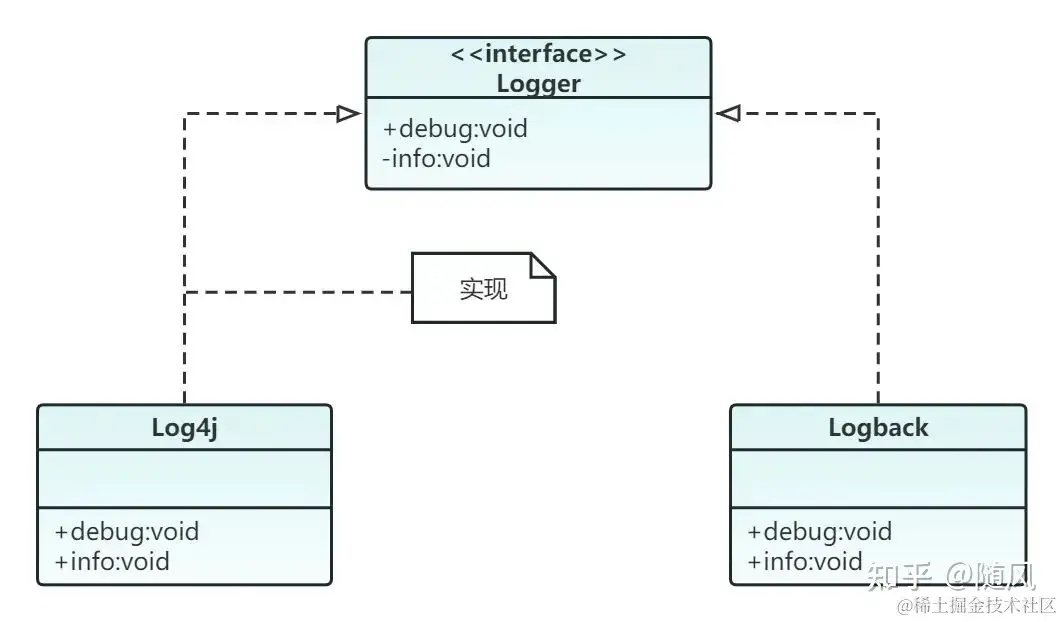

6、实现关系
实现关系是一种类与接口的关系，表示类是接口所有特征和行为的实现。表示方法：空心三角+虚线
四、类图模板案例
为了帮助大家更好的理解类之间的6种关系，下面使用例子辅助大家学习和消化吸收。

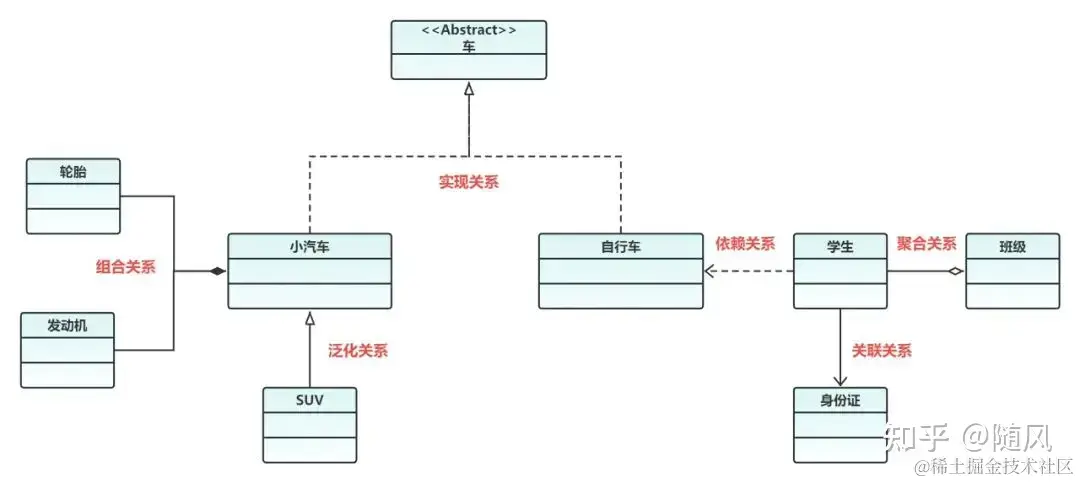

1、汽车类图案例
汽车类图说明：
- 车与小汽车和自行车之间是「实现」 关系，使用带空心箭头的虚线表示；
- 小汽车与SUV之间的关系为泛化关系，使用带空心箭头的实线表示；
- 小汽车与发动机和轮胎之间是「组合」 关系，使用实心菱形箭头的实线表示；
- 学生上学需要用到自行车，与自行车是一种「依赖」 关系，使用带箭头的虚线表示。
- 学生与班级之间是「聚合」 关系，使用带空心菱形箭头的实线表示；
- 学生与身份证之间为「关联」 关系，使用尖箭头的实线表示；

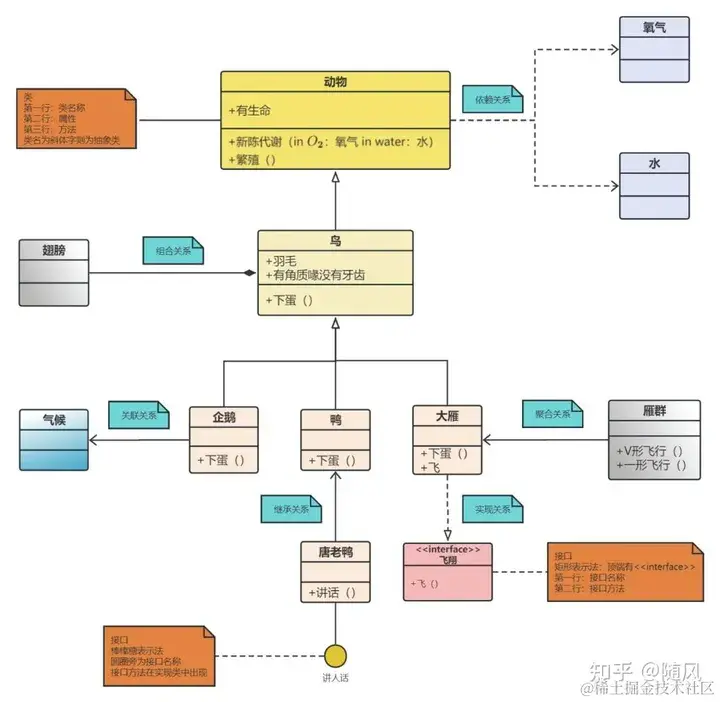

2、动物UML类图案例

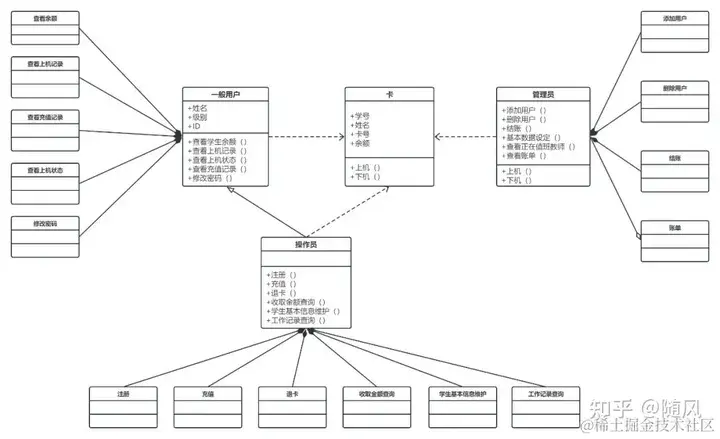

3、学生上网UML类图案例

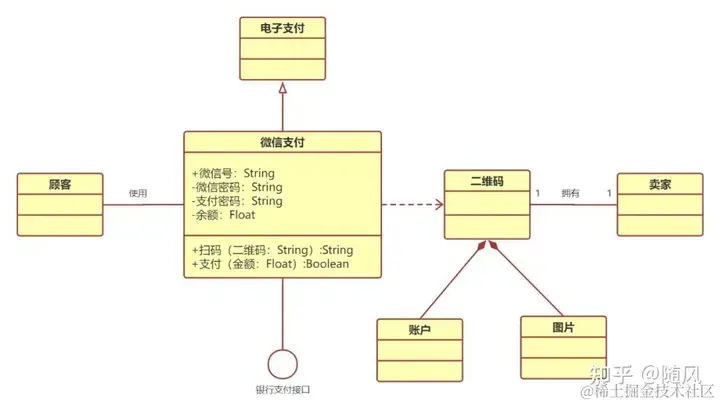

4、微信支付类图案例
如果你能快速的看懂并理解以上案例，说明你基本上已经把类图弄懂了，再去多结合一些代码和对应的类图巩固一下，以后再看到类图就不会懵了。
五、如何绘制类图？
新手推荐 ProcessOn （浏览器就可以免费使用）
mac用户推荐下载
